动力电池BMSIC介绍讲解VIP免费

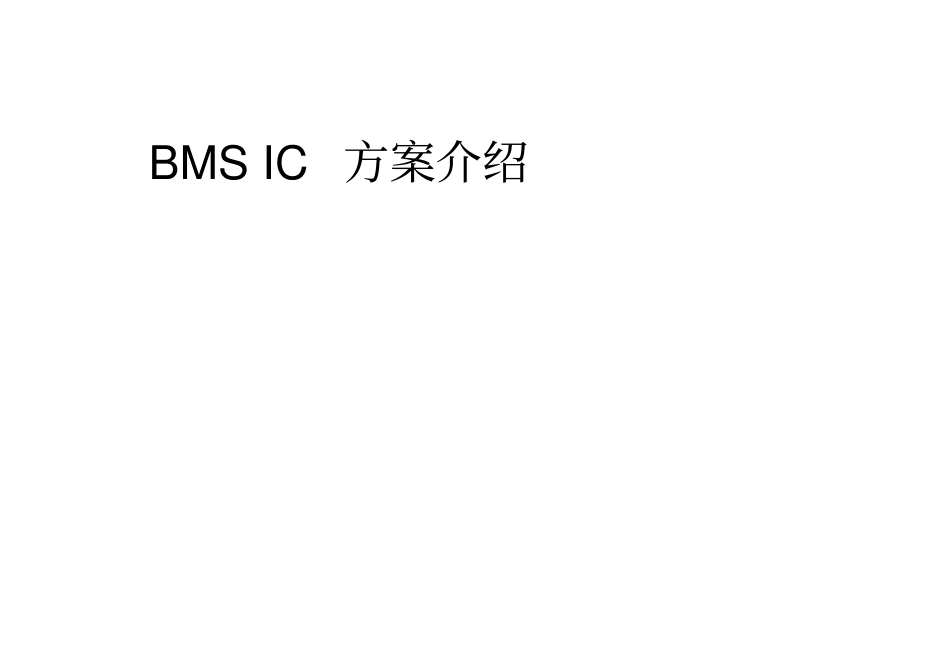

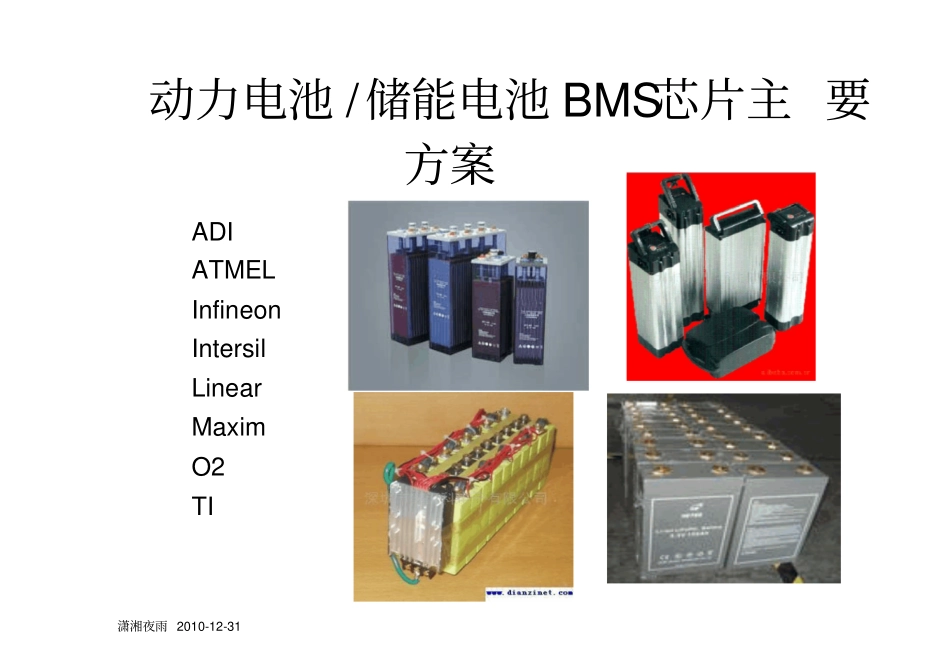

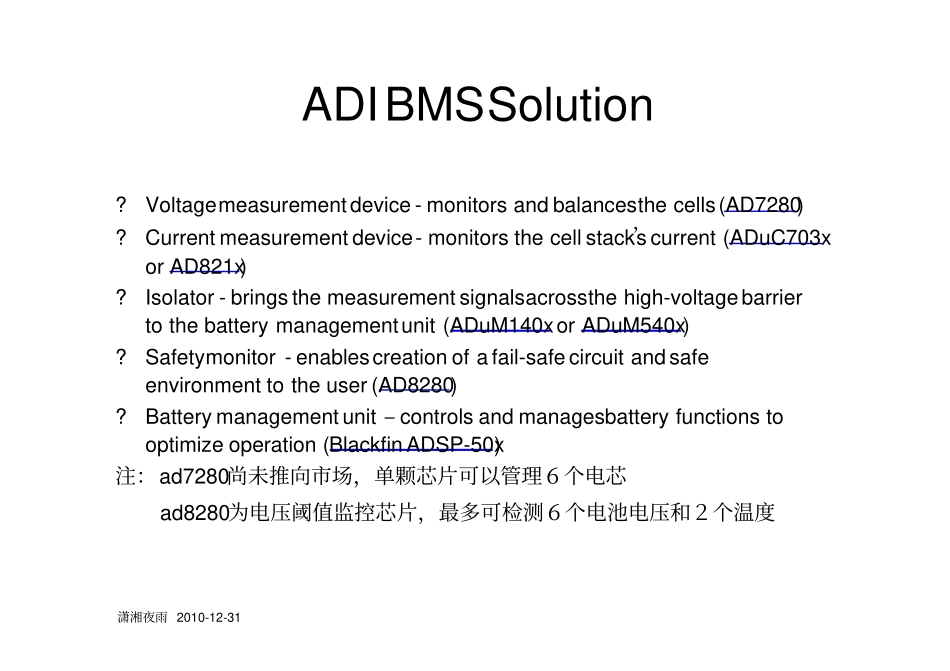

BMSIC方案介绍动力电池/储能电池BMS芯片主要方案ADIATMELInfineonIntersilLinearMaximO2TI潇湘夜雨2010-12-31ADIBMSSolution?Voltagemeasurementdevice-monitorsandbalancesthecells(AD7280)?Currentmeasurementdevice-monitorsthecellstack’scurrent(ADuC703xorAD821x)?Isolator-bringsthemeasurementsignalsacrossthehigh-voltagebarriertothebatterymanagementunit(ADuM140xorADuM540x)?Safetymonitor-enablescreationofafail-safecircuitandsafeenvironmenttotheuser(AD8280)?Batterymanagementunit–controlsandmanagesbatteryfunctionstooptimizeoperation(BlackfinADSP-50x)注：ad7280尚未推向市场，单颗芯片可以管理６个电芯ad8280为电压阈值监控芯片，最多可检测６个电池电压和２个温度潇湘夜雨2010-12-31潇湘夜雨2010-12-31ATMELBMSSolution?ATA6870每颗芯片可监控６个cell，最多可级联１６颗芯片。配合外围电路可实现主动式或被动式电池均衡。?ATA6871每颗芯片可监测4-6个cell,最多可级联１６颗芯片。?微控制器检测电池组电压，电流等，管理相关ｍｏｓ及通讯指示功能。ActiveCellBalancingMethodsusingtheATA6870潇湘夜雨2010-12-31?电感式均衡电路，可均衡电流（100ma-1A)?电容式均衡电路，最大可均衡电流50ma左右?被动式均衡电路，电阻旁路，最大300ma左右，太大，发热严重潇湘夜雨2010-12-31InfineonBMSSolution?Infineon没有ASIC的电池管理芯片，是基于ＭＣＵ做的电池监测管理方案。?其对于变压器能量转移的电池均衡方法有作过探讨，但在官方网站未找到相关论述。变压器均衡方法—xc886?初级线圈与整个电池组相连?次级线圈与每个电池单元相连?多个单独的电池单元电压复接至一个基于地电压的模数转换器(ADC)输入端?按照英飞凌E-Cart中的原型配置，平均平衡电流可达5A，比被动平衡法的电流高50倍。在5A的平衡电流下，整个模块的功耗仅2W，因此无需专门的冷却措施，并且进一步改善了系统的能量平衡。潇湘夜雨2010-12-31IntersilBMSSolution?ISL78600单颗芯片可监控６－１２个cell，具有电压温度检测，被动式电池均衡，SOC等功能，?ISL786001单颗芯片可检测６－１２个cell.?为今年推出的新品，尚未找到相关的资料潇湘夜雨2010-12-31IntersilPowerTollsBMSSolution潇湘夜雨2010-12-31LinearBMSSolution?Linear主要是高端电源管理芯片，电池充电芯片等。?电池管理芯片有：LTC6802-1-多节电池的电池组监视器?可测量多达12个串联锂离子电池的电压(最大值为60V)?可堆叠式架构实现>1000V的系统?每个电池输入均具有一个相关联的MOSFET开关，用于对过充电电池进行放电。潇湘夜雨2010-12-31潇湘夜雨2010-12-31MaximBMSSolution?Max11080单颗芯片可监测１－１２个cell,最多可以３１颗芯片级联。?Max11068单颗芯片可监控１－１２个cell,最多可以３１颗芯片级联。具有被动均衡功能。O2BMSSolution?HighpowerBMUfamily-3to13cells?Highlyintegratedbatterypackmonitorandprotection?Voltage,currentandtemperaturemonitor?HighaccuracyBatteryGaugewithprotectionfunctions?Passivecellbalancing?BMS芯片级整体解决方案（专用芯片）潇湘夜雨2010-12-31潇湘夜雨2010-12-31TIBMSSolution?BQ78PL116具有PowerPump电池平衡技术的PowerLAN主网关控制器(电量监测）?BQ77PL900可监控５－１０个cell,具有主动均衡功能，可独立管理电池系统，亦可作为模拟前端配合主控芯片工作。TIBMSSolution?Configuringtheamulti-stackedbatterypack?Monitoringthemulti-cellbatterypackvoltageandtemperature?Monitoringtheindividualcellvoltage?Passivecellbalancing?Cellovervoltageandundervoltageprotection?Overtemperatureprotection?Chargeanddischargemodedetection?Communicationtoahostdevice潇湘夜雨2010-12-31备注所有信息来自网络，仅供交流学习潇湘夜雨2010-12-31
