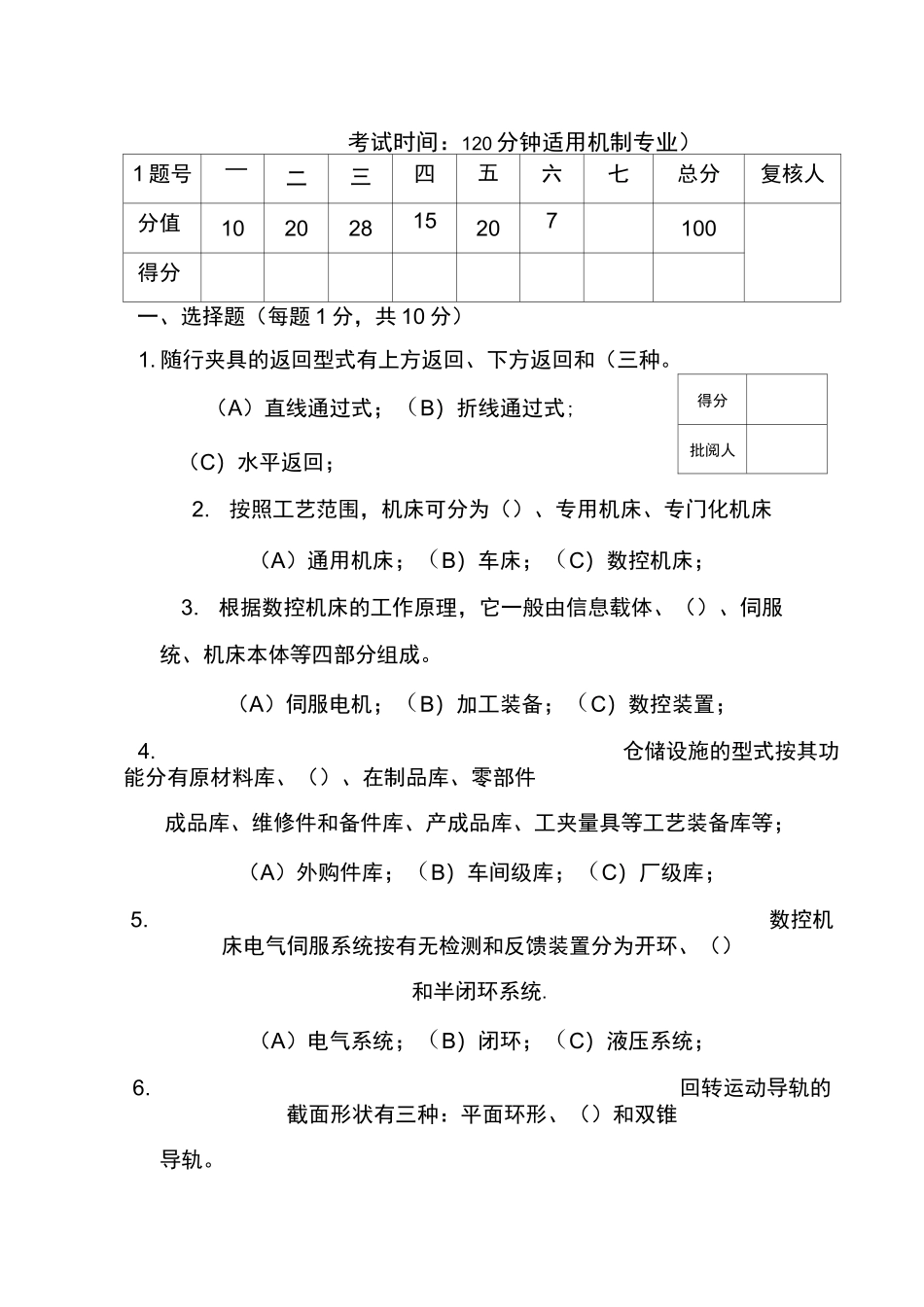

考试时间：120分钟适用机制专业）1题号—二三四五六七总分复核人分值10202815207100得分一、选择题（每题1分，共10分）1.随行夹具的返回型式有上方返回、下方返回和（三种。（A）直线通过式；（B）折线通过式;（C）水平返回；2.按照工艺范围，机床可分为（）、专用机床、专门化机床（A）通用机床；（B）车床；（C）数控机床；3.根据数控机床的工作原理，它一般由信息载体、（）、伺服统、机床本体等四部分组成。（A）伺服电机；（B）加工装备；（C）数控装置；4.仓储设施的型式按其功能分有原材料库、（）、在制品库、零部件成品库、维修件和备件库、产成品库、工夹量具等工艺装备库等；（A）外购件库；（B）车间级库；（C）厂级库；5.数控机床电气伺服系统按有无检测和反馈装置分为开环、（）和半闭环系统.（A）电气系统；（B）闭环；（C）液压系统；6.回转运动导轨的截面形状有三种：平面环形、（）和双锥导轨。得分批阅人（A）平面形；（B）锥面环形；（C）三角形；7.钻模按其结构特点可分为（）、回转式钻模、翻转式钻模盖板式钻模、滑柱式钻模等五种类型。（A）固定式钻模；（B）分离式钻模；（C）可调式钻模；8.采用"少品种,大批量”的作法，强调的是“规模效益”.这种制造模式称为（）。A.“传统模式“B.“精益生产”C.“敏捷制造“D。”精益一敏捷一柔性9.使用要求相同的部件,另件,按现行的各种标准和规范,进行设计与制造.,,称为.（）.A.产品系列化.B.结构典型化.C.通用化标准化/S.另件.通用化10机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为（）.A.几何精度.B.运动静度，C.传动静度.D.定位精度.二．判断题（20分，每小题2分）1．机械制造装备包括加工装备、机床、仓储输送装备和辅助装备四种，它与制造工艺、方法紧密联系在一起，是机械制造技术的重要载体。（）.2。可调支承是支承点位置可以调整的支承。它不起定位作用，主要用于工件的毛坯制造精度不高，而又以粗基准面定位的工序中。（）.3.刀具识别装置是自动换刀系统的重要组成部分。常用的有顺序选刀和得分批阅人任意选刀两种型式。（）4.机床间的工件传递和运送装置目前包括有：托盘和随行夹具..有轨小车（RGV）和无轨小车（AGV）等。（）5．导轨按结构型式可分为开式导轨和闭式导轨。（）6．若需要限制的自由度少于六个，定位时正好限制了这几个自由则为完全定位。（）7．工业机器人的驱动系统，是带动操机作各运动副的动力源，常用的驱动方式包括手动、电动机驱动、液压或气动三种。（）8．在工业机器人中的谐波减速传动装置，具有传动比大、承载能力强、传动精度高、传动平稳、效率高、体积小、质量轻等优点。（）9．在工厂“物流”是指从原材料和毛坯进厂，经过储存、加工、装配、检验、包装，直至成品和废料出厂，在仓库、车间、工序之间流转位、移动和储存的全过程。（）10．机械加工生产线主要由加工装备、工艺装备、输送装备、辅助备和控制系统组成。三、简答题（每题7分，共28分）.1.简述自动化立体仓库的工作过程？（7分）2．谐波齿轮减速装置的工作原理及其特点？（7分）3。.什么是机械加工生产线？它主要由哪几个基本部分组成？（7分）4.试述变速箱内传动轴的轴向固定方法及特点？（7分）四、分析题（15分）.试分析及床主轴的前轴承精度,—般要比后轴承的精度高一级。五、设计题（20分）已知：图示是某机床主传动系统图。公比j二1.41,采用双速电机（710/1440r/min）,式分析该机床主传动系统。包括：1.写出主传动路线表达式;2.分析主轴的转速级数Z;3.按表查出主轴标准转速数列;4.写出结构式并画出转速图;於1即5得分批阅人得分O批阅人rp丿辱qIII727.5/10kW710/1+40i/min1C2A3C4A5B6B7A8A9C10C六.2.在数控机床变速箱中，用调速电机无级调速，试导出变速箱的公比申等于电机恒功率调速范围R时，变速箱的变速级数Z的表fdn达式。（7分）《机械制造装备设计》答案（6）选择题（10分每小题1分）二•判断题（20分每小题1分）1N2x3V4V5V6x7x8V9V10V三•简答题（28分）.1.简述自动化立体仓库的工作过程？（7分）答：1）由输送装备将待入库的货物放到入库装卸站，由堆垛机用货叉将货物放到由堆垛机...
