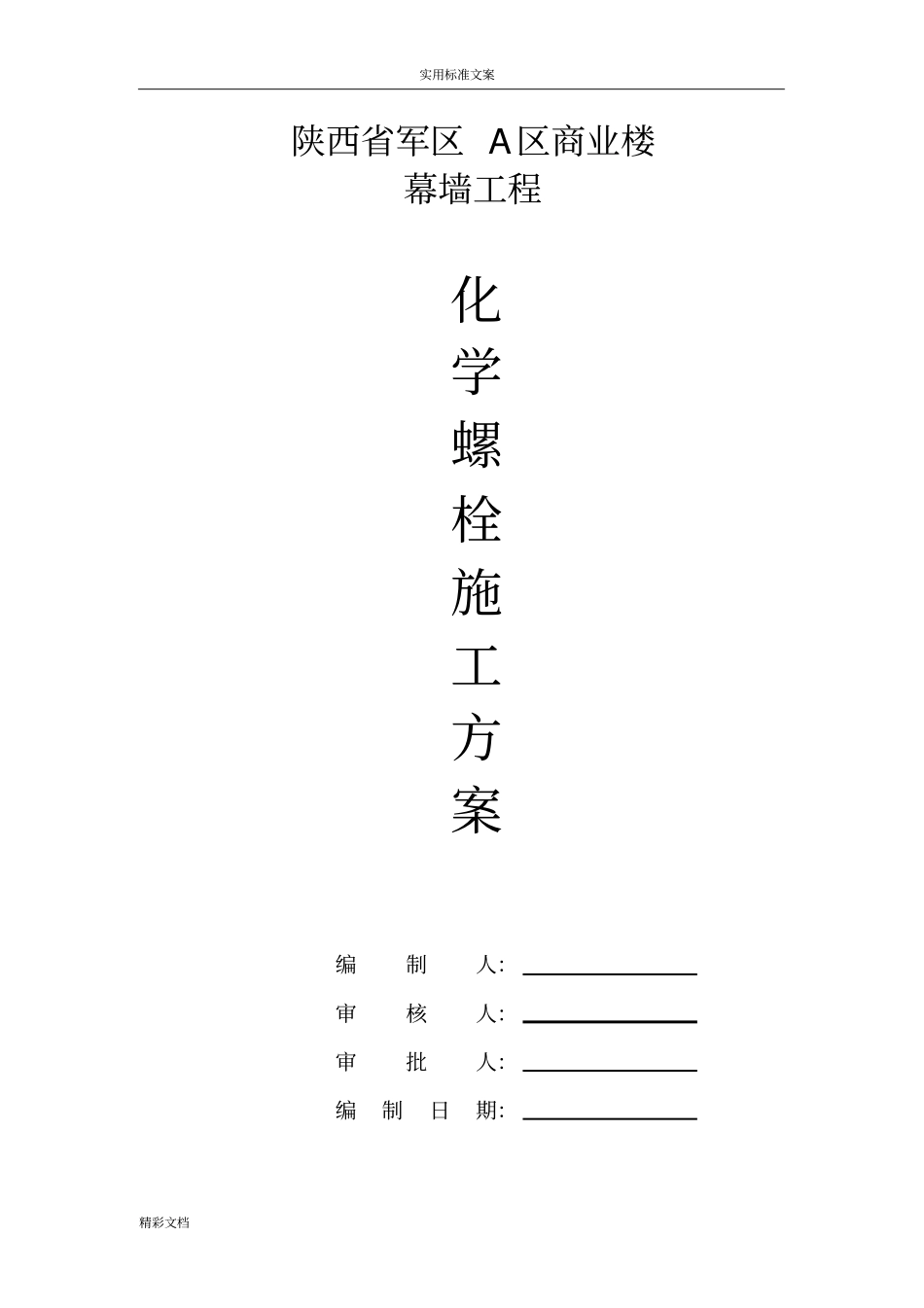

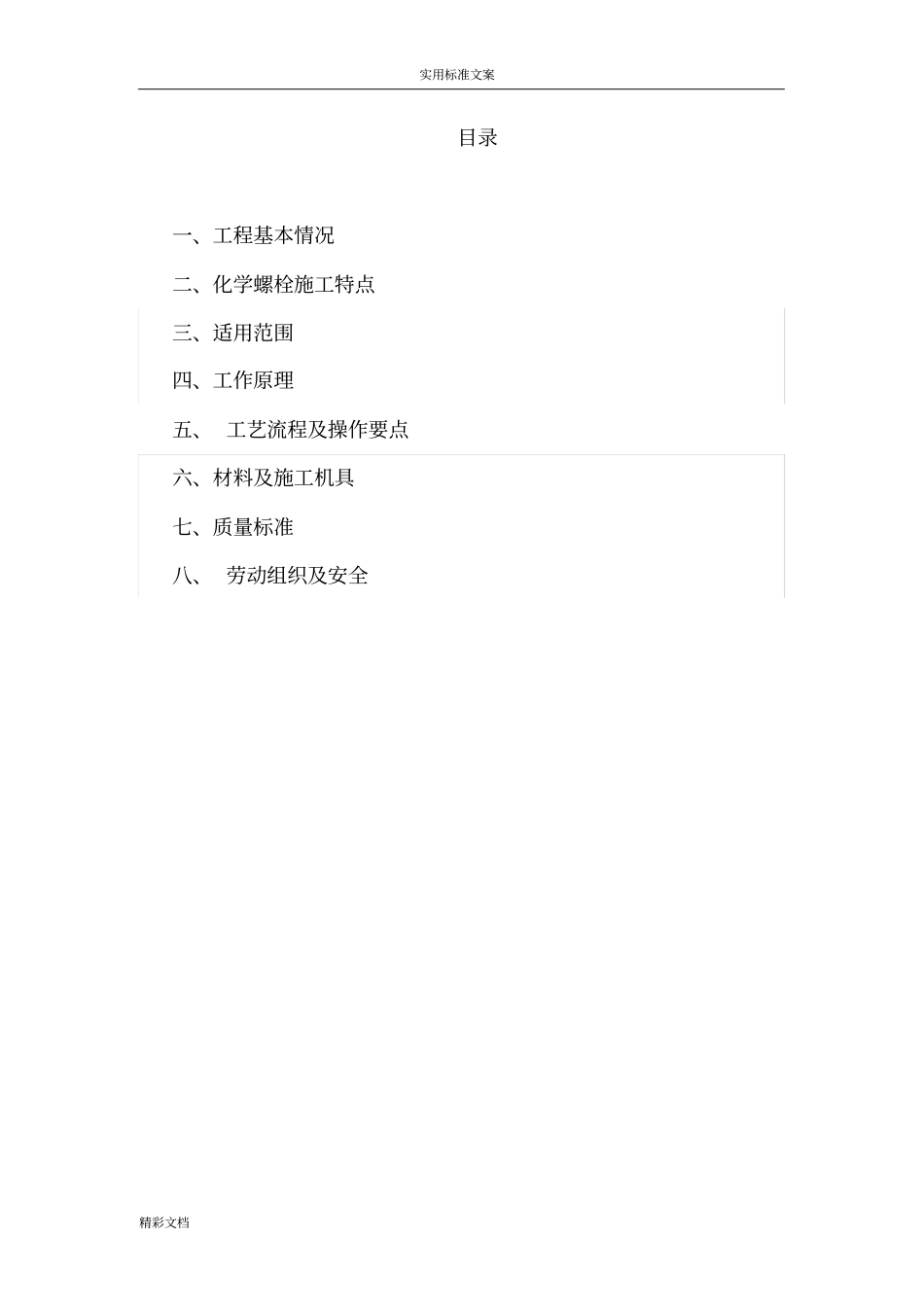

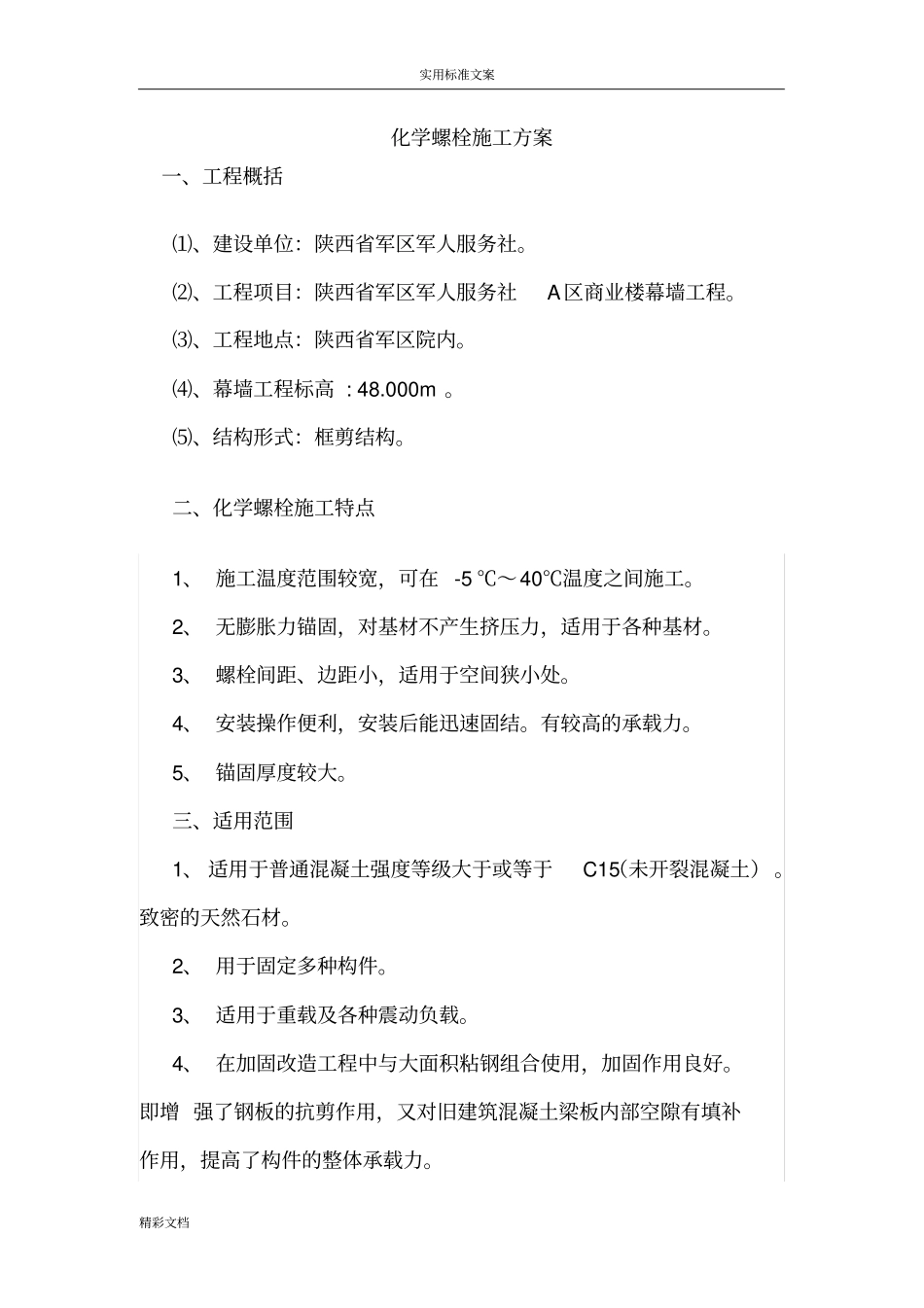

实用标准文案精彩文档陕西省军区A区商业楼幕墙工程化学螺栓施工方案编制人：审核人：审批人：编制日期：实用标准文案精彩文档目录一、工程基本情况二、化学螺栓施工特点三、适用范围四、工作原理五、工艺流程及操作要点六、材料及施工机具七、质量标准八、劳动组织及安全实用标准文案精彩文档化学螺栓施工方案一、工程概括⑴、建设单位：陕西省军区军人服务社。⑵、工程项目：陕西省军区军人服务社A区商业楼幕墙工程。⑶、工程地点：陕西省军区院内。⑷、幕墙工程标高:48.000m。⑸、结构形式：框剪结构。二、化学螺栓施工特点1、施工温度范围较宽，可在-5℃～40℃温度之间施工。2、无膨胀力锚固，对基材不产生挤压力，适用于各种基材。3、螺栓间距、边距小，适用于空间狭小处。4、安装操作便利，安装后能迅速固结。有较高的承载力。5、锚固厚度较大。三、适用范围1、适用于普通混凝土强度等级大于或等于C15（未开裂混凝土）。致密的天然石材。2、用于固定多种构件。3、适用于重载及各种震动负载。4、在加固改造工程中与大面积粘钢组合使用，加固作用良好。即增强了钢板的抗剪作用，又对旧建筑混凝土梁板内部空隙有填补作用，提高了构件的整体承载力。实用标准文案精彩文档四、工作原理通过合成树脂砂浆粘合锚杆和孔壁，使锚杆。基材和被锚固对象形成一个整体，从而达到固定构件和提高构件承载力的效果。五、工艺流程及操作要点1、工艺流程。钻孔→清孔→置入药剂管→钻入螺栓→凝胶过程→硬化过程→固定物体。2、操作要点。（1）钻孔先根据设计要求，按图纸间距（相邻锚栓轴线间的距离）、边距（锚栓轴线至构件自由边缘的距离）定好位置，采用电锤配装合适的钻头在基材上钻孔，按设计螺栓型号，根据螺栓的安装参数表确定孔径、孔深，由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，一般大于锚固深度（从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数）。螺杆型号的选择要满足锚固厚度的要求，锚固厚度等于被锚固物体的厚度（包含装饰层厚度）。与化学螺栓有关的参数，安装参数如表1，（2）清孔用空气压力吹管，将孔内浮尘清除，保持孔内洁净(3)置入药剂管将药剂管插入洁净的孔中，插入时保证树脂在手温条件下能像蜂蜜一样流动，方可使用药剂管。实用标准文案精彩文档表1化学螺栓安装参数螺杆型号钻头?mm锚固深度mm钻孔直径mmM81080≤9M101290≤12M1214110≤14M1618125≤18M2025170≤22M2428210≤26M3035280≤33（4）钻入螺栓①用电钻旋入螺杆，直至药剂流出为止。②电钻使用专用配套电钻（具备钻孔和旋入螺杆的双重功能），钻速为750n／min。③螺栓旋入，药剂管破碎，树脂。固化剂和石英颗粒混合，并填充锚栓与孔壁之间的孔隙。④药剂管插入洁净的湿孔时，孔内水必须排出钻孔，但凝胶过程及硬化过程的等待时间必须加倍。（5）凝胶过程保持安装工具不动。化学反应时间不低于表2相关时间。实用标准文案精彩文档表2化学反应时间化学反应时间温度（℃）凝胶时间（min）硬化时间（min）-5-0603000-10306010~20203020~40820（6）硬化过程取下安装工具静待药剂硬化。（硬化时间不低于表2相关时间要求。）（7）固定物体待药剂完全硬化后，加上垫圈及六角螺母固定物体。六、材料及施工机具1、化学螺栓由化学胶管、螺管、垫圈及螺母组成，螺杆、垫圈、螺母（六角）一般有镀锌钢和不镀锌钢两种，药剂管内药剂有反应树脂。固化剂和石颗粒等成分。2、钻机及钻头。在打孔时，钻孔深度的控制尤为重要。要求使用与锚栓匹配的自动保障孔深的钻机和钻头。3、空压机、弹性毛刷。清孔用。七、质量标准实用标准文案精彩文档1、为了充分发挥一个锚栓的最大承载能力，必须保障一定的间距、边距、构件厚度，数据以厂家提供的技术参数为准。2、钻孔时，宜使用与锚栓相匹配的钻孔，不得损伤钢筋。3、在施工前，必须对锚栓作材料力学性能试验，经试验合格后，方可在现场使用。八、劳动组织及安全1、劳动组织（1）施工时，根据施工部位组织劳动力。如在地面操作时，施工量不大时，配１人打孔，１人清孔，然后2人安装便可以。（2）当锚固对象较大时，并且在高空操作时，每台钻配2人打孔...
