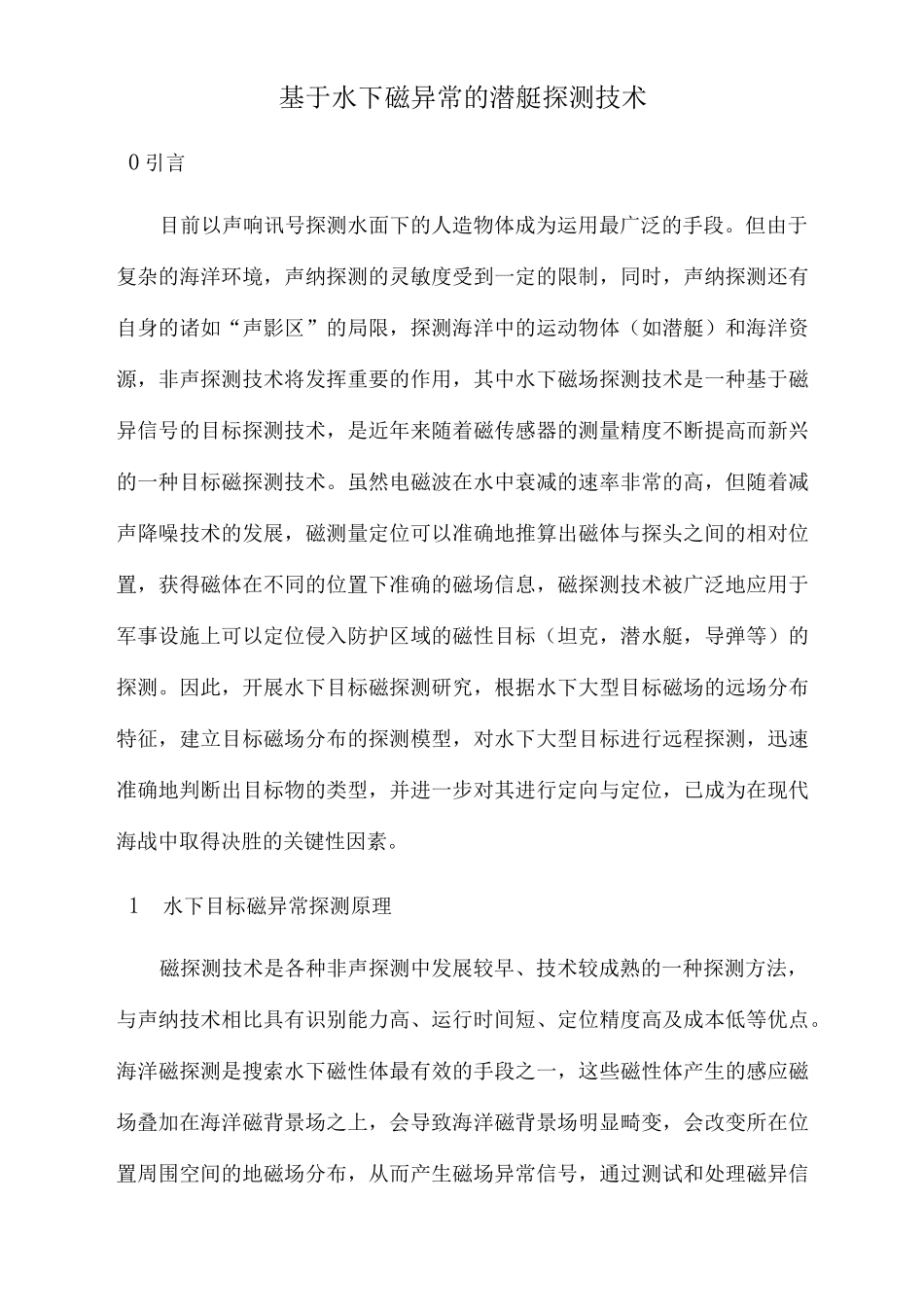

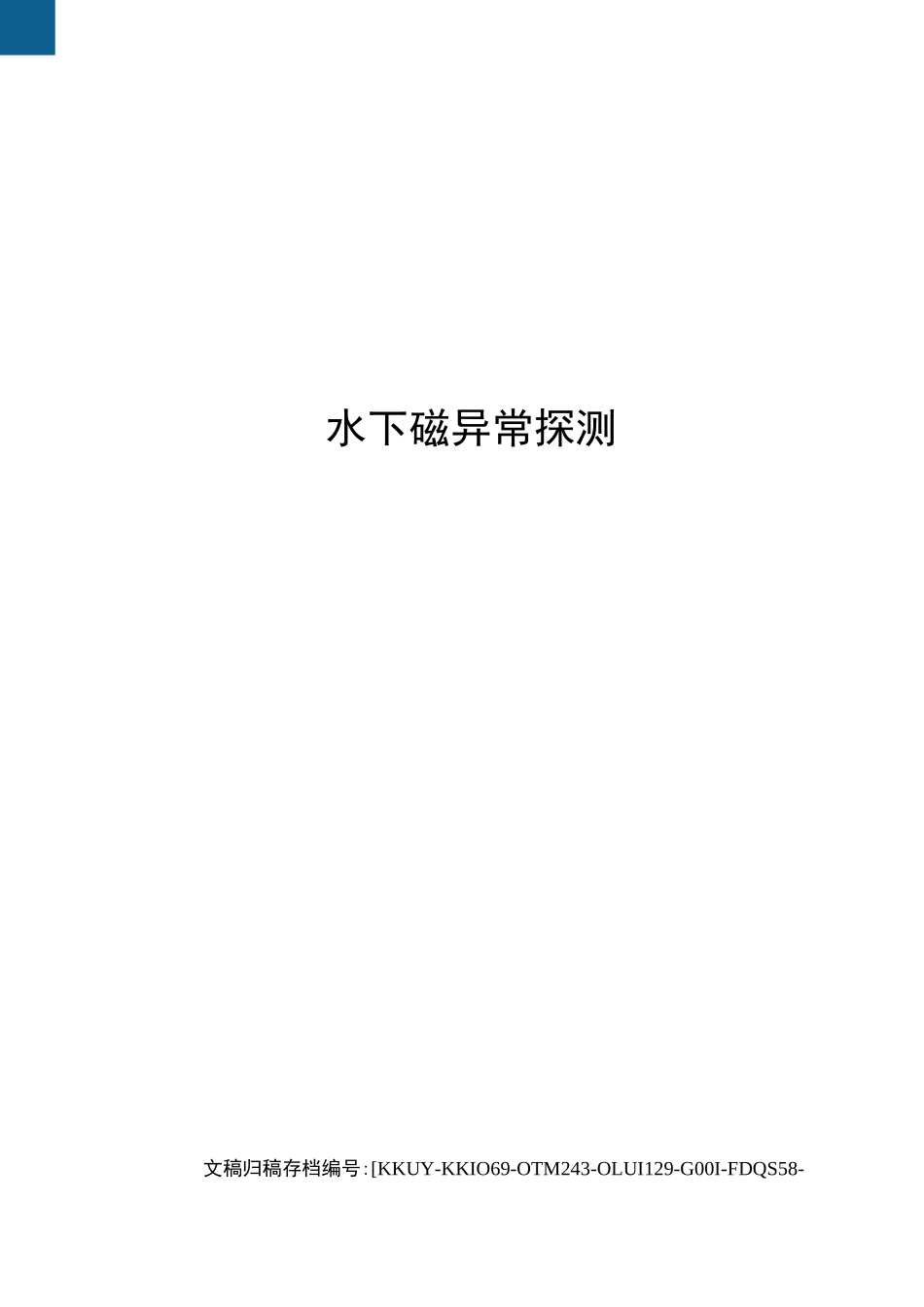

水下磁异常探测文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-基于水下磁异常的潜艇探测技术0引言目前以声响讯号探测水面下的人造物体成为运用最广泛的手段。但由于复杂的海洋环境，声纳探测的灵敏度受到一定的限制，同时，声纳探测还有自身的诸如“声影区”的局限，探测海洋中的运动物体（如潜艇）和海洋资源，非声探测技术将发挥重要的作用，其中水下磁场探测技术是一种基于磁异信号的目标探测技术，是近年来随着磁传感器的测量精度不断提高而新兴的一种目标磁探测技术。虽然电磁波在水中衰减的速率非常的高，但随着减声降噪技术的发展，磁测量定位可以准确地推算出磁体与探头之间的相对位置，获得磁体在不同的位置下准确的磁场信息，磁探测技术被广泛地应用于军事设施上可以定位侵入防护区域的磁性目标（坦克，潜水艇，导弹等）的探测。因此，开展水下目标磁探测研究，根据水下大型目标磁场的远场分布特征，建立目标磁场分布的探测模型，对水下大型目标进行远程探测，迅速准确地判断出目标物的类型，并进一步对其进行定向与定位，已成为在现代海战中取得决胜的关键性因素。1水下目标磁异常探测原理磁探测技术是各种非声探测中发展较早、技术较成熟的一种探测方法，与声纳技术相比具有识别能力高、运行时间短、定位精度高及成本低等优点。海洋磁探测是搜索水下磁性体最有效的手段之一，这些磁性体产生的感应磁场叠加在海洋磁背景场之上，会导致海洋磁背景场明显畸变，会改变所在位置周围空间的地磁场分布，从而产生磁场异常信号，通过测试和处理磁异信号，可以得到反映磁性目标的探测信息，其物理基础为：含有铁磁性物质的物体会改变所在位置周围空间的地磁场分布，从而产生磁场异常信号，其原理如图1所示。图1磁异常现象示意图可见基于磁异信号的目标磁探测技术与磁异常场和地磁场有关。对磁性目标的探测信息的提取都是通过对磁异信号的测量，从地磁场（近似均匀场）为背景中提取出来的。2水下磁异常探测研究现状2.1潜艇磁场模型建立分析目标的磁特性可以使磁异常探测系统准确确定目标，根据磁场来源可将用于水下目标探测的电磁场主要有四种：第一种是水下潜艇一般都是由不同金属构成的，不同金属之间会产生电化学腐蚀电流从而产生的感应电磁场，还有就是为了防止海水腐蚀金属，外加电流阴极保护系统（ICCP）产生的电磁场（CRE和CRM）；第二种是螺旋桨扰动腐蚀相关产生的轴频电磁场；第三种是舰船各种机电设备泄漏到海水中的电流产生的工频电磁场；第四种是水下目标的铁磁性金属结构的剩磁场和感应磁场。合理的建立目标模型可以从其磁感应磁场的分布特征判断出目标类型、大小以及位置。目前潜艇磁场建模主要有两个方法：第一种是根据阴极保护系统参数计算出潜艇表面的电势分布，另一种方法就是利用电偶极子阵列和观测数据来模拟。英国某公司已经根据第一种方法结合边界元法开发了潜艇建模软件Beasyii］。加拿大Davis公司则利用了第二种方法对加拿大某海军舰船水下磁场进行建模和预报，通过实测数据和预测数据进行对比验证，证实了该方法的可行性。加拿大Davis为了降低舰船极低频电磁场，成功开发了有源轴接地系统。俄罗斯也基于同样的目的发明了绝缘工艺和电磁场补偿手段来降低其自身产生的磁场。张琦［2］将有限元法应用到计算潜艇磁场上；熊露［3］等计算了由螺旋桨切割地磁场产生的涡旋电磁场，给出了涡旋电磁场的空间分布；姚振宁［4］等将边界元法和磁体模拟法相结合对在磁性目标影响下的舰船进行磁场建模，并用舰船做了实验对其方法进行了验证。雷毅［5］等根据测量得到的潜艇某些数据，再通过磁场仿真计算给出了潜艇磁场空间分布特征。陈聪［6］等人提出了采用电偶极子首尾相接而成的电流线对潜艇磁场进行模拟仿真，分布特征明显。曲晓慧［7］对潜艇磁场各种建模方法，主要包括磁偶极子模型、均匀磁化的旋转椭球体模型、均匀磁化的旋转椭球体与磁偶极子阵列混合模型等等，并给出了各个方法的适用范围。杜充［8］等采用了物理光学法对舰船尾迹的RCS进行了分析，并得出舰船尾迹的RCS分布广并且规律性强。罗光成和周家新［9，10］等运用了要素间多维随机变量生...
