光伏区接地施工方案VIP免费

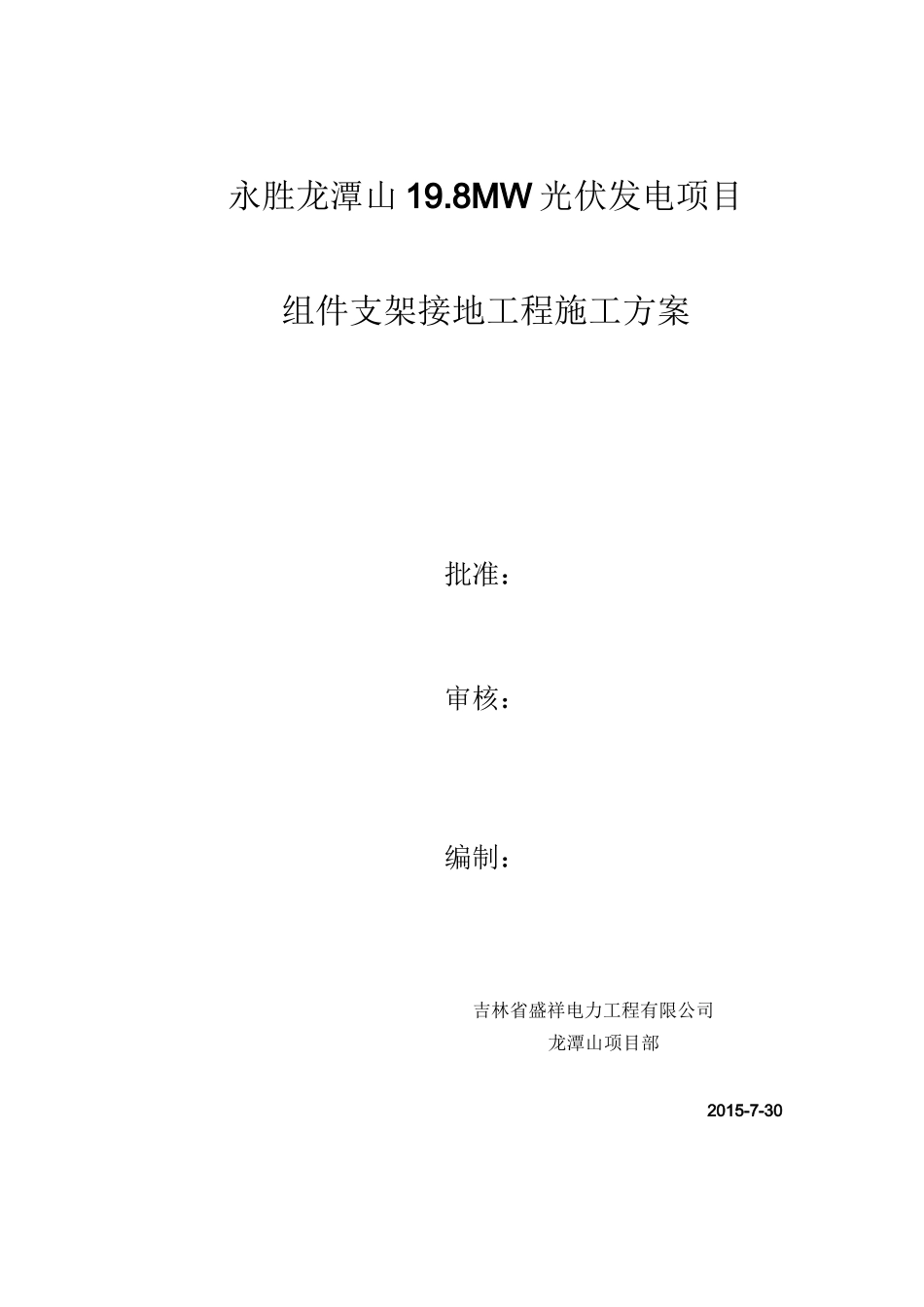

光伏区接地施工方案_第1页
1/9

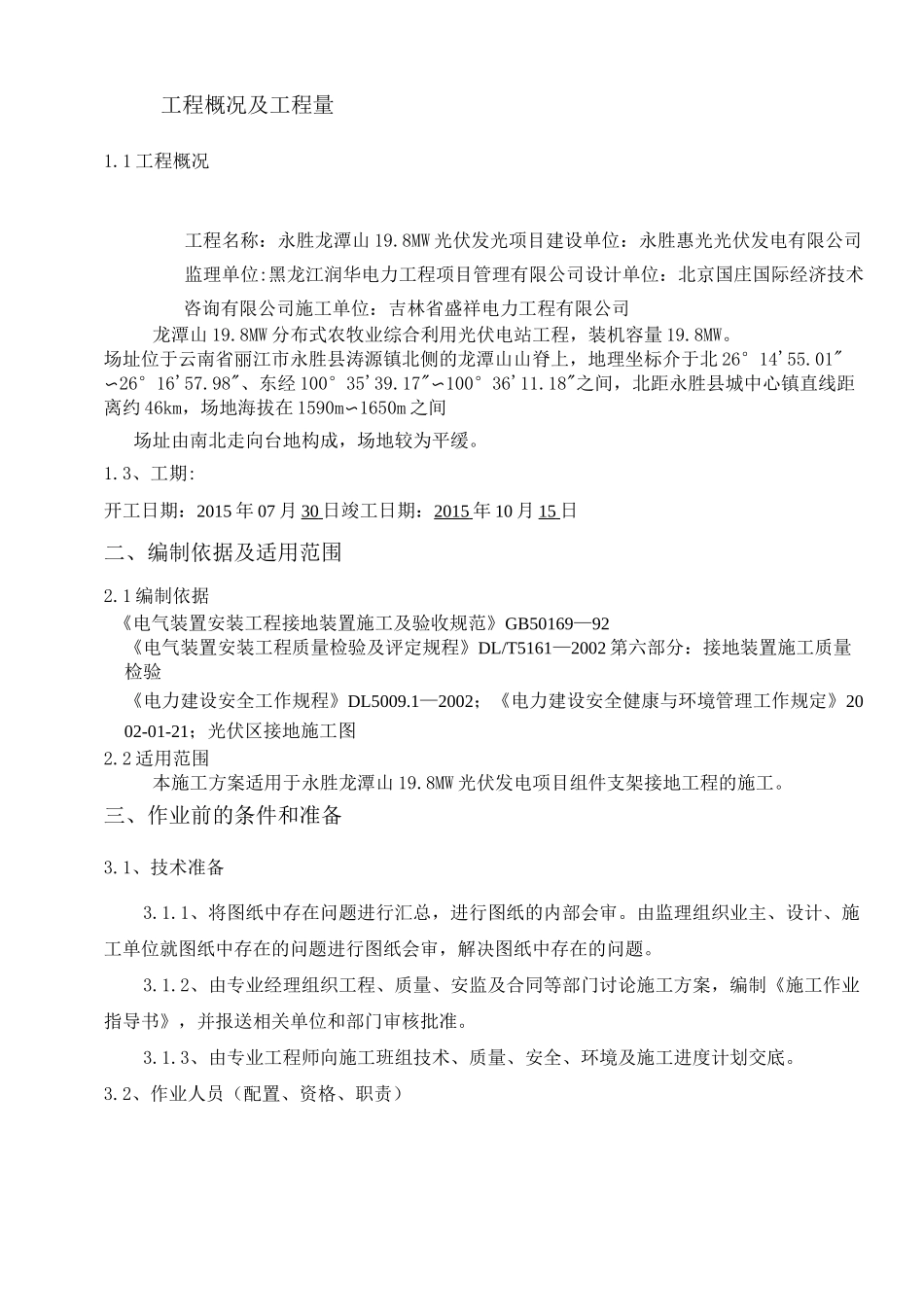

光伏区接地施工方案_第2页
2/9

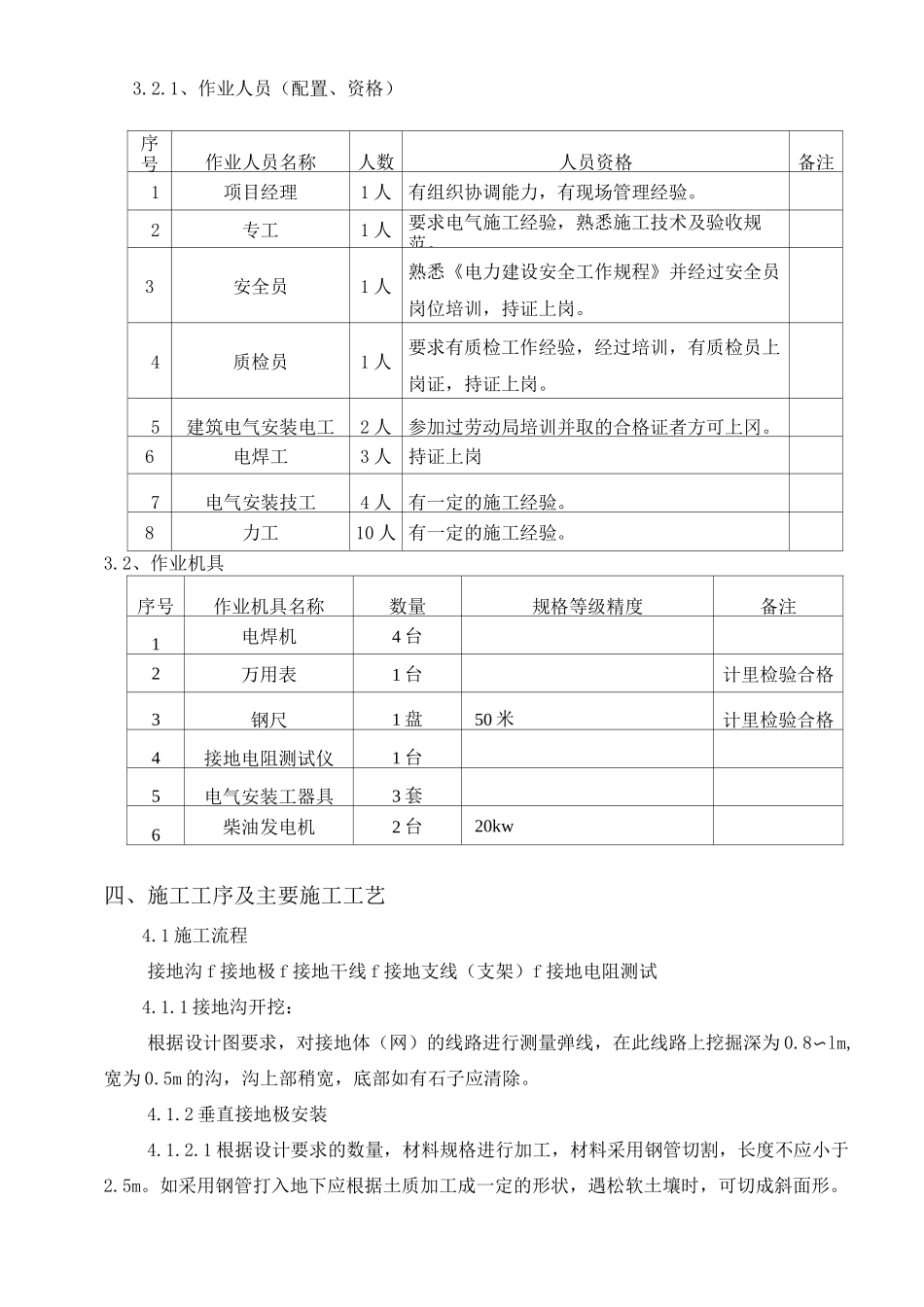

光伏区接地施工方案_第3页
3/9
永胜龙潭山19.8MW光伏发电项目组件支架接地工程施工方案批准:审核:编制:吉林省盛祥电力工程有限公司龙潭山项目部2015-7-30工程概况及工程量1.1工程概况工程名称:永胜龙潭山19.8MW光伏发光项目建设单位:永胜惠光光伏发电有限公司监理单位:黑龙江润华电力工程项目管理有限公司设计单位:北京国庄国际经济技术咨询有限公司施工单位:吉林省盛祥电力工程有限公司龙潭山19.8MW分布式农牧业综合利用光伏电站工程,装机容量19.8MW。场址位于云南省丽江市永胜县涛源镇北侧的龙潭山山脊上,地理坐标介于北26°14'55.01"〜26°16'57.98"、东经100°35'39.17"〜100°36'11.18"之间,北距永胜县城中心镇直线距离约46km,场地海拔在1590m〜1650m之间场址由南北走向台地构成,场地较为平缓。1.3、工期:开工日期:2015年07月30日竣工日期:2015年10月15日二、编制依据及适用范围2.1编制依据《电气装置安装工程接地装置施工及验收规范》GB50169—92《电气装置安装工程质量检验及评定规程》DL/T5161—2002第六部分:接地装置施工质量检验《电力建设安全工作规程》DL5009.1—2002;《电力建设安全健康与环境管理工作规定》2002-01-21;光伏区接地施工图2.2适用范围本施工方案适用于永胜龙潭山19.8MW光伏发电项目组件支架接地工程的施工。三、作业前的条件和准备3.1、技术准备3.1.1、将图纸中存在问题进行汇总,进行图纸的内部会审。由监理组织业主、设计、施工单位就图纸中存在的问题进行图纸会审,解决图纸中存在的问题。3.1.2、由专业经理组织工程、质量、安监及合同等部门讨论施工方案,编制《施工作业指导书》,并报送相关单位和部门审核批准。3.1.3、由专业工程师向施工班组技术、质量、安全、环境及施工进度计划交底。3.2、作业人员(配置、资格、职责)3.2.1、作业人员(配置、资格)序号作业人员名称人数人员资格备注1项目经理1人有组织协调能力,有现场管理经验。2专工1人要求电气施工经验,熟悉施工技术及验收规范。3安全员1人熟悉《电力建设安全工作规程》并经过安全员岗位培训,持证上岗。4质检员1人要求有质检工作经验,经过培训,有质检员上岗证,持证上岗。5建筑电气安装电工2人参加过劳动局培训并取的合格证者方可上冈。6电焊工3人持证上岗7电气安装技工4人有一定的施工经验。8力工10人有一定的施工经验。3.2、作业机具序号作业机具名称数量规格等级精度备注1电焊机4台2万用表1台计里检验合格3钢尺1盘50米计里检验合格4接地电阻测试仪1台5电气安装工器具3套6柴油发电机2台20kw四、施工工序及主要施工工艺4.1施工流程接地沟f接地极f接地干线f接地支线(支架)f接地电阻测试4.1.1接地沟开挖:根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.8〜lm,宽为0.5m的沟,沟上部稍宽,底部如有石子应清除。4.1.2垂直接地极安装4.1.2.1根据设计要求的数量,材料规格进行加工,材料采用钢管切割,长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形。为了避免打入时受力不均使钢棒歪斜,也可加工成扁尖形;遇土质很硬时,可将尖端加工成锥形。4.1.2.2接地体的埋设深度其顶部不应小于0.8m,钢管接地体应垂直配置。沟挖好后,应立即安装接地体和敷设接地扁钢,防止土方坍塌。先将接地体放在沟的中心线上,打入地中,一般采用手锤打入,一人扶着接地体,一人用大锤敲打接地体顶部。为了防止将接钢管或角钢打劈,可加一护管帽套入接地管端,使用手锤敲打接地体时要平稳,锤击接地体正中,不得打偏,应与地面保持垂直,当接地体顶端距离地600mm时停止打入。接地极采用热镀锌角钢,接地极长度和数量应符合设计要求和施工图册中规定,接地极应竖直打入,并与土壤保持料好的接触,接地极位置应按照图纸施工.4.1.2.3接地干线施工接地干线沿施工道路两侧敷设,敷设前应调直,然后将扁钢放置于沟内,接地体干线的连接应采用焊接,焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青漆做防腐处理。采用搭接焊时,其焊接长度如下:镀锌扁钢不小于其宽度的2倍,三面施焊。(...
