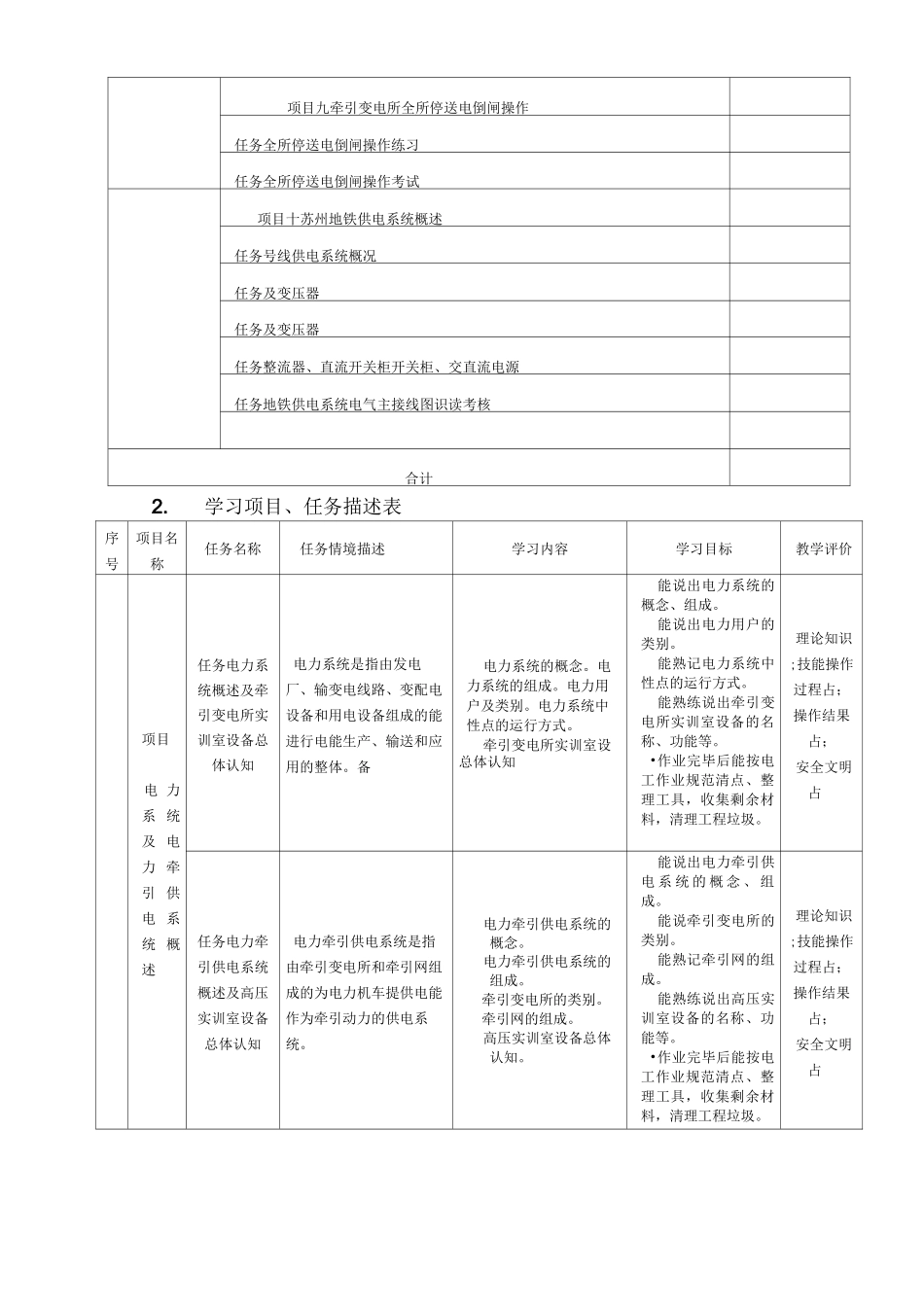

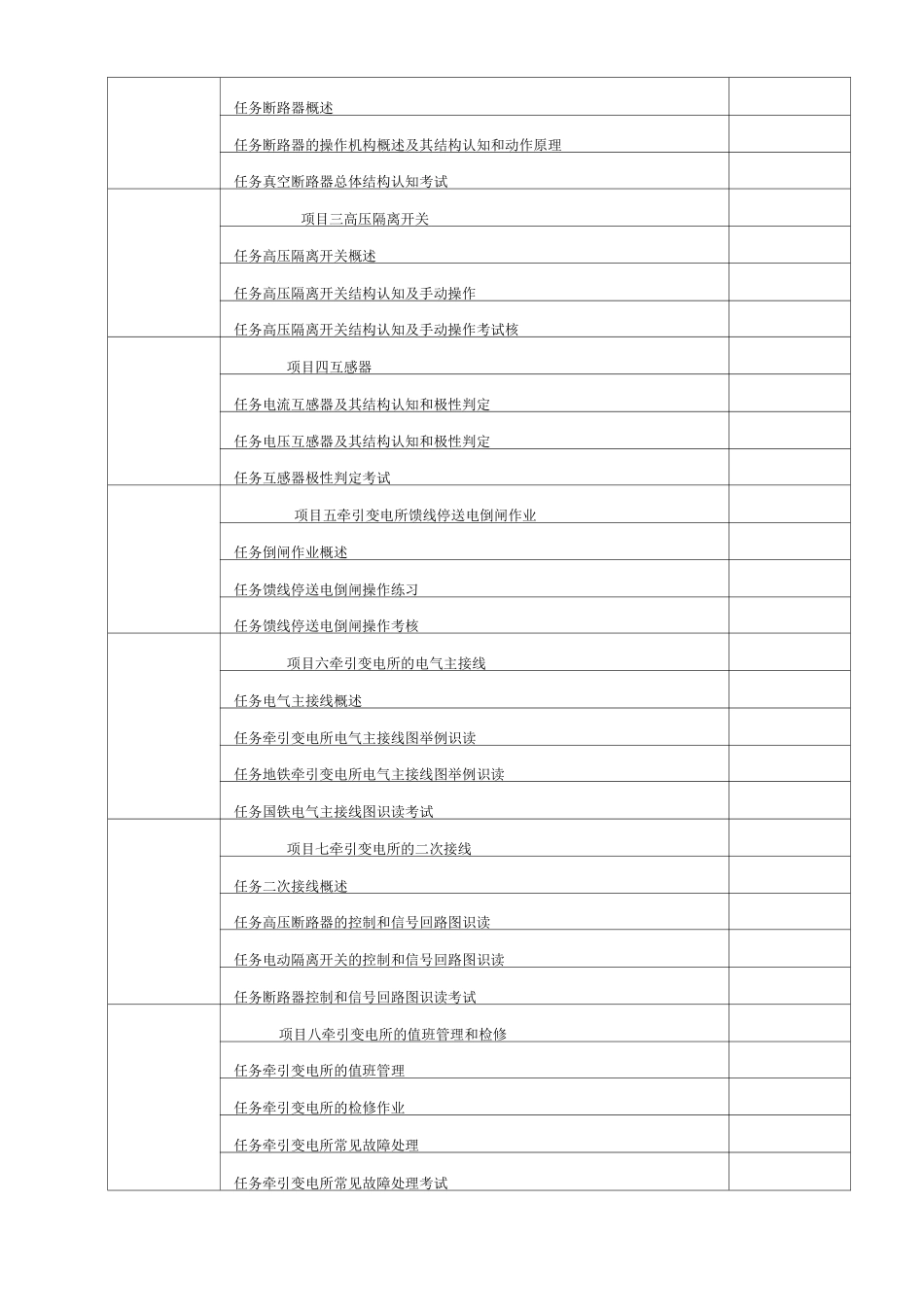

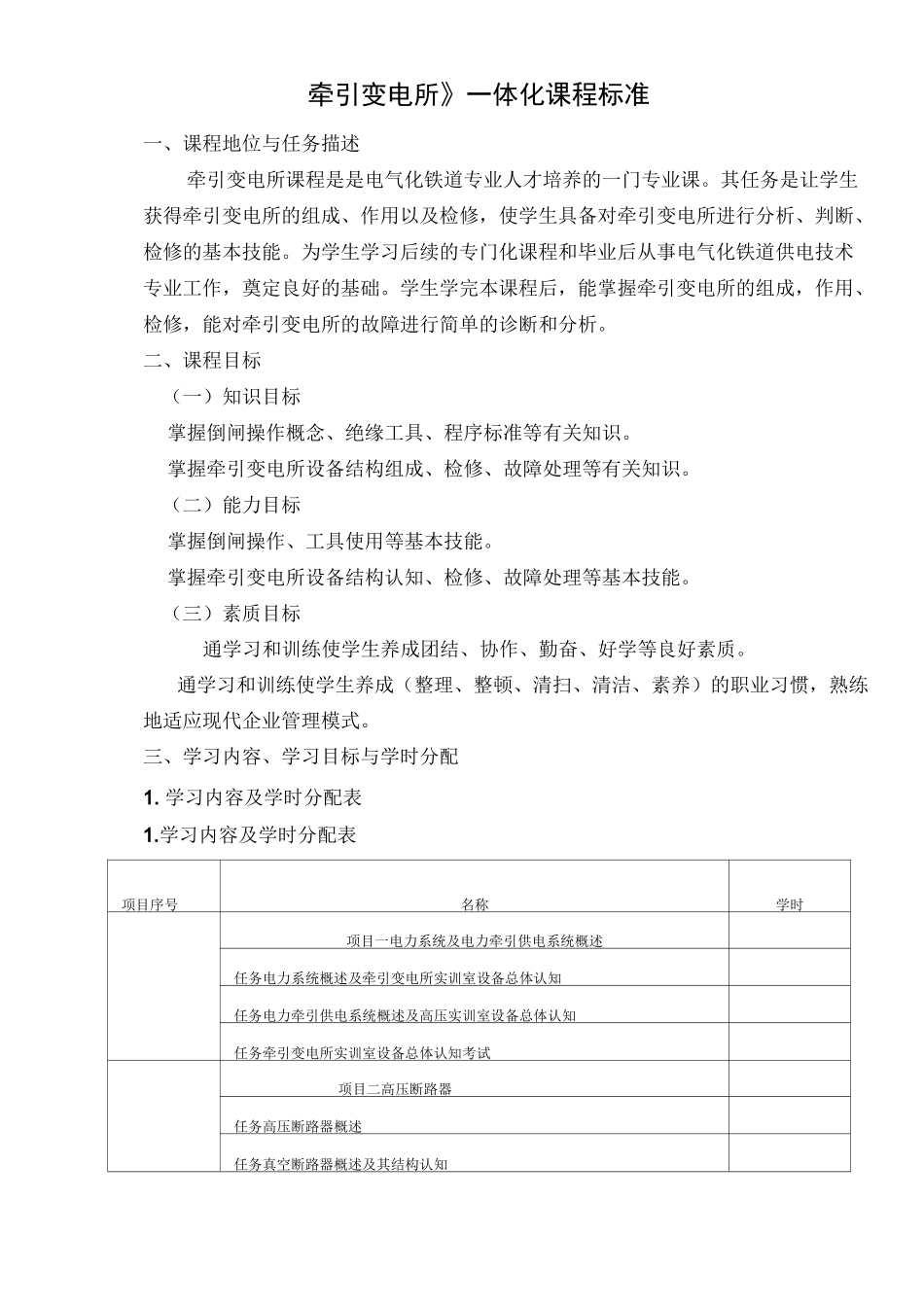

牵引变电所》一体化课程标准一、课程地位与任务描述牵引变电所课程是是电气化铁道专业人才培养的一门专业课。其任务是让学生获得牵引变电所的组成、作用以及检修，使学生具备对牵引变电所进行分析、判断、检修的基本技能。为学生学习后续的专门化课程和毕业后从事电气化铁道供电技术专业工作，奠定良好的基础。学生学完本课程后，能掌握牵引变电所的组成，作用、检修，能对牵引变电所的故障进行简单的诊断和分析。二、课程目标（一）知识目标掌握倒闸操作概念、绝缘工具、程序标准等有关知识。掌握牵引变电所设备结构组成、检修、故障处理等有关知识。（二）能力目标掌握倒闸操作、工具使用等基本技能。掌握牵引变电所设备结构认知、检修、故障处理等基本技能。（三）素质目标通学习和训练使学生养成团结、协作、勤奋、好学等良好素质。通学习和训练使学生养成（整理、整顿、清扫、清洁、素养）的职业习惯，熟练地适应现代企业管理模式。三、学习内容、学习目标与学时分配1.学习内容及学时分配表1.学习内容及学时分配表项目序号名称学时项目一电力系统及电力牵引供电系统概述任务电力系统概述及牵引变电所实训室设备总体认知任务电力牵引供电系统概述及高压实训室设备总体认知任务牵引变电所实训室设备总体认知考试项目二高压断路器任务高压断路器概述任务真空断路器概述及其结构认知任务断路器概述任务断路器的操作机构概述及其结构认知和动作原理任务真空断路器总体结构认知考试项目三高压隔离开关任务高压隔离开关概述任务高压隔离开关结构认知及手动操作任务高压隔离开关结构认知及手动操作考试核项目四互感器任务电流互感器及其结构认知和极性判定任务电压互感器及其结构认知和极性判定任务互感器极性判定考试项目五牵引变电所馈线停送电倒闸作业任务倒闸作业概述任务馈线停送电倒闸操作练习任务馈线停送电倒闸操作考核项目六牵引变电所的电气主接线任务电气主接线概述任务牵引变电所电气主接线图举例识读任务地铁牵引变电所电气主接线图举例识读任务国铁电气主接线图识读考试项目七牵引变电所的二次接线任务二次接线概述任务高压断路器的控制和信号回路图识读任务电动隔离开关的控制和信号回路图识读任务断路器控制和信号回路图识读考试项目八牵引变电所的值班管理和检修任务牵引变电所的值班管理任务牵引变电所的检修作业任务牵引变电所常见故障处理任务牵引变电所常见故障处理考试项目九牵引变电所全所停送电倒闸操作任务全所停送电倒闸操作练习任务全所停送电倒闸操作考试项目十苏州地铁供电系统概述任务号线供电系统概况任务及变压器任务及变压器任务整流器、直流开关柜开关柜、交直流电源任务地铁供电系统电气主接线图识读考核合计2.学习项目、任务描述表序号项目名称任务名称任务情境描述学习内容学习目标教学评价项目电力系统及电力牵引供电系统概述任务电力系统概述及牵引变电所实训室设备总体认知电力系统是指由发电厂、输变电线路、变配电设备和用电设备组成的能进行电能生产、输送和应用的整体。备电力系统的概念。电力系统的组成。电力用户及类别。电力系统中性点的运行方式。牵引变电所实训室设总体认知能说出电力系统的概念、组成。能说出电力用户的类别。能熟记电力系统中性点的运行方式。能熟练说出牵引变电所实训室设备的名称、功能等。•作业完毕后能按电工作业规范清点、整理工具，收集剩余材料，清理工程垃圾。理论知识;技能操作过程占；操作结果占；安全文明占任务电力牵引供电系统概述及高压实训室设备总体认知电力牵引供电系统是指由牵引变电所和牵引网组成的为电力机车提供电能作为牵引动力的供电系统。电力牵引供电系统的概念。电力牵引供电系统的组成。牵引变电所的类别。牵引网的组成。高压实训室设备总体认知。能说出电力牵引供电系统的概念、组成。能说牵引变电所的类别。能熟记牵引网的组成。能熟练说出高压实训室设备的名称、功能等。•作业完毕后能按电工作业规范清点、整理工具，收集剩余材料，清理工程垃圾。理论知识;技能操作过程占；操作结果占；安全文明占任务牵引变电所实训室设备总体认知考试检查学生学习情况。牵引变电所实训室设备...
