蒙乃尔腐蚀性能VIP免费

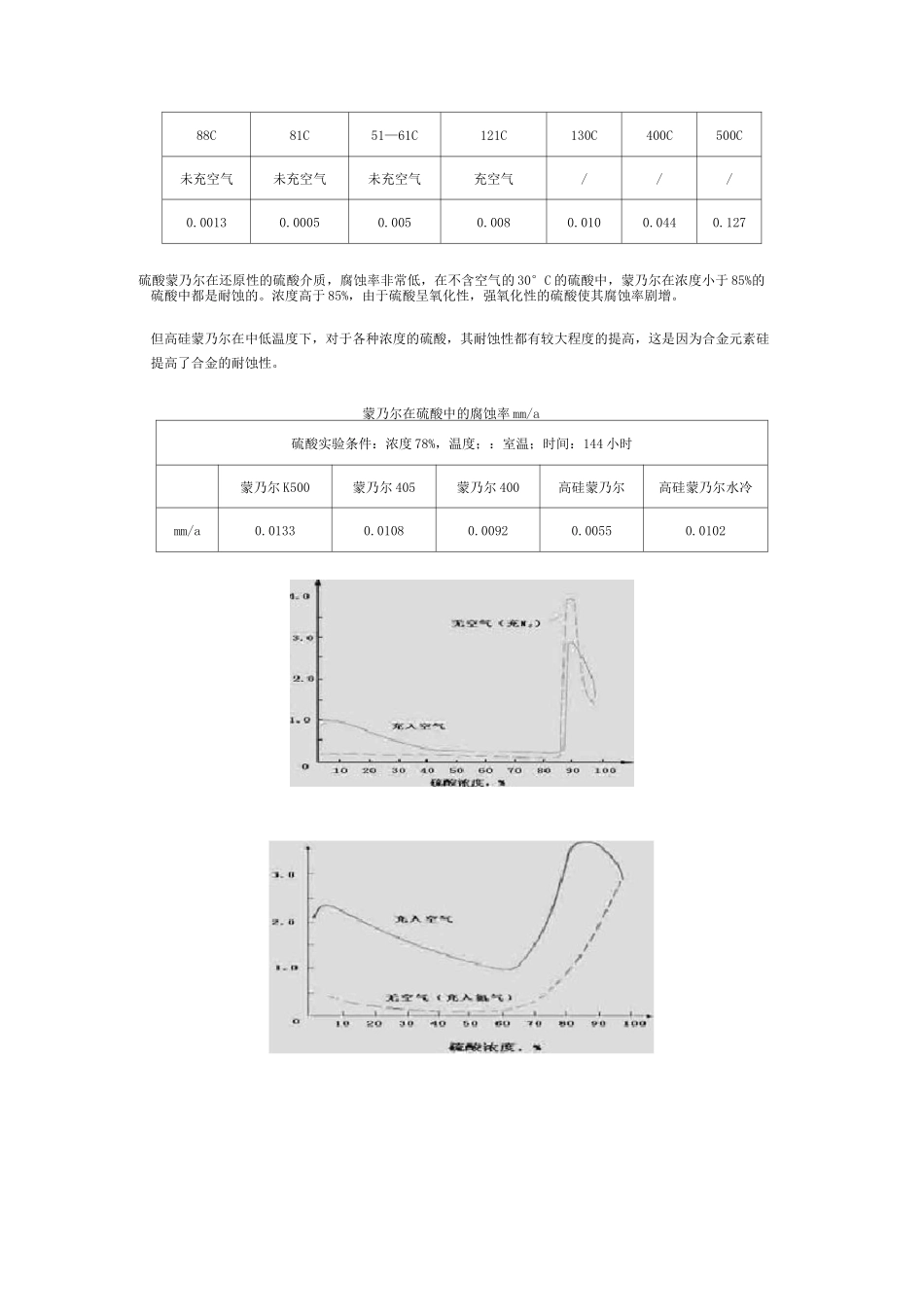

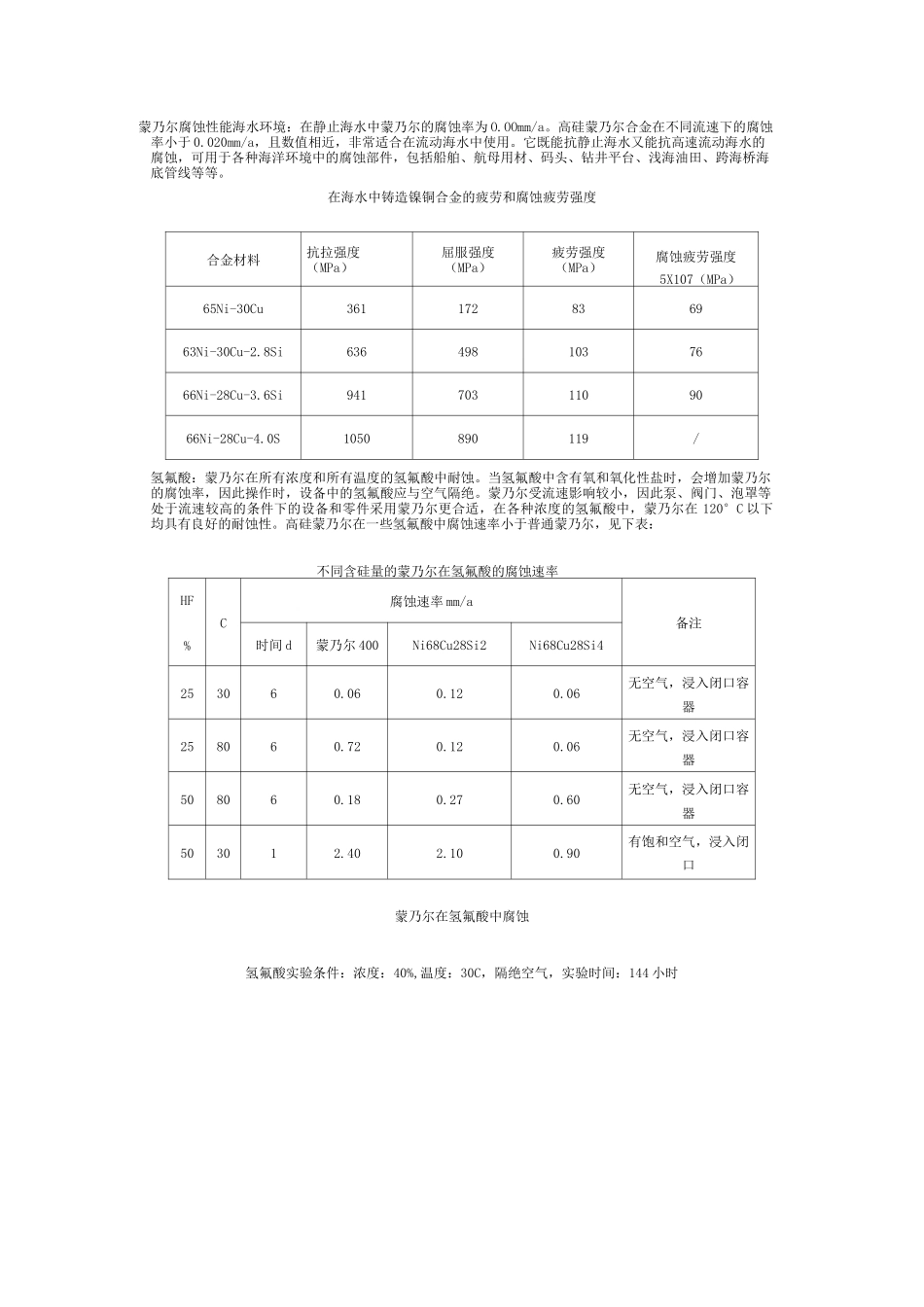

蒙乃尔腐蚀性能海水环境：在静止海水中蒙乃尔的腐蚀率为O.OOmm/a。高硅蒙乃尔合金在不同流速下的腐蚀率小于0.020mm/a，且数值相近，非常适合在流动海水中使用。它既能抗静止海水又能抗高速流动海水的腐蚀，可用于各种海洋环境中的腐蚀部件，包括船舶、航母用材、码头、钻井平台、浅海油田、跨海桥海底管线等等。在海水中铸造镍铜合金的疲劳和腐蚀疲劳强度合金材料抗拉强度（MPa）屈服强度（MPa）疲劳强度（MPa）腐蚀疲劳强度5X107（MPa）65Ni-30Cu361172836963Ni-30Cu-2.8Si6364981037666Ni-28Cu-3.6Si9417031109066Ni-28Cu-4.0S1050890119/氢氟酸：蒙乃尔在所有浓度和所有温度的氢氟酸中耐蚀。当氢氟酸中含有氧和氧化性盐时，会增加蒙乃尔的腐蚀率，因此操作时，设备中的氢氟酸应与空气隔绝。蒙乃尔受流速影响较小，因此泵、阀门、泡罩等处于流速较高的条件下的设备和零件采用蒙乃尔更合适，在各种浓度的氢氟酸中，蒙乃尔在120°C以下均具有良好的耐蚀性。高硅蒙乃尔在一些氢氟酸中腐蚀速率小于普通蒙乃尔，见下表：不同含硅量的蒙乃尔在氢氟酸的腐蚀速率HF%C腐蚀速率mm/a备注时间d蒙乃尔400Ni68Cu28Si2Ni68Cu28Si4253060.060.120.06无空气，浸入闭口容器258060.720.120.06无空气，浸入闭口容器508060.180.270.60无空气，浸入闭口容器503012.402.100.90有饱和空气，浸入闭口蒙乃尔在氢氟酸中腐蚀氢氟酸实验条件：浓度：40%,温度：30C，隔绝空气，实验时间：144小时匚□LOQ蒙乃尔K500蒙乃尔405蒙乃尔400高硅蒙乃尔高硅蒙乃尔水冷mm/a0.12630.11090.12350.09520.0441X卉7却i*.0——XE%«!<*匚I立他亠联■»■匸灘NiUE3CUM£J!1»^件介准［1吓L|J韓咸的£胭锂在浓度小于75%和温度小于135°C的NaOH中，蒙乃尔的腐蚀率小于0.01mm/a,在较低的浓度和较低的温度下，腐蚀率常常低于0.0025mm/a。一般特点：烧碱的腐蚀随温度升高而加剧。蒙乃尔合金可以应用于高温、高浓度的烧碱。在KOH中的腐蚀行为与NaOH中基本相似。在NH4OH溶液中，蒙乃尔的耐蚀性优于纯镍，但只容许在浓度低于3%条件下使用。蒙乃尔在氢氧化钠中的腐蚀率mm/a14%30-35%50%72%74%熔融^bmiai/n.«if=t*r吒iV1>齢注顺曲#门C财临％丁殆血Aoaoiso88C81C51—61C121C130C400C500C未充空气未充空气未充空气充空气///0.00130.00050.0050.0080.0100.0440.127硫酸蒙乃尔在还原性的硫酸介质，腐蚀率非常低，在不含空气的30°C的硫酸中，蒙乃尔在浓度小于85%的硫酸中都是耐蚀的。浓度高于85%，由于硫酸呈氧化性，强氧化性的硫酸使其腐蚀率剧增。但高硅蒙乃尔在中低温度下，对于各种浓度的硫酸，其耐蚀性都有较大程度的提高，这是因为合金元素硅提高了合金的耐蚀性。蒙乃尔在硫酸中的腐蚀率mm/a硫酸实验条件：浓度78%，温度；：室温；时间：144小时蒙乃尔K500蒙乃尔405蒙乃尔400高硅蒙乃尔高硅蒙乃尔水冷mm/a0.01330.01080.00920.00550.0102在稀的亚硫酸介质中，蒙乃尔的耐蚀性非常好，因而可以作为造纸工业中一些用途中的结构材料。盐酸在盐酸中，蒙乃尔在低浓度、较低温度的不含空气的盐酸中是非常耐蚀的。但是在沸腾温度，即使盐酸浓度很稀，此合金也不耐蚀。因此规定，蒙乃尔合金仅能用于室温下，浓度＜15%且不充入空气的盐酸中和浓度〈5%,温度较高但也不含空气和氧化剂的盐酸。蒙乃尔K500比蒙乃尔400具有更好的耐盐酸腐蚀性,特别是在沸腾盐酸中。磷酸在磷酸中，蒙乃尔合金耐不含氧和氧化剂的〈105°C的磷酸腐蚀。试验表明，在50°C以下磷酸中，蒙乃尔的腐蚀率〈0.05mm/a；在105C以下磷酸中，腐蚀率〈0.25mm/a。充入空气将加速蒙乃尔合金的腐蚀，特别是在高温中更为明显。高温腐蚀在空气和氧中的试验表明，蒙乃尔的抗氧化能力相当好，但是低于纯镍的抗氧化性。此时，蒙乃尔合金表面外层含有CuO和Cu2O，而内层富Ni,基本上是纯NiO。蒙乃尔合金在空气中连续工作的最高温度一般为600°C左右。在高温蒸气中（无论是干的还是湿的蒸气），蒙乃尔均可以在温度小于485C下使用。在高流速的蒸气中，蒙乃尔耐冲蚀性能也很好。受应力的蒙乃尔合金可以温度455C以下使用，高于这个温度，特别是介于470—500C时，会发生晶间腐蚀。在150—250C干蒸气中，...
