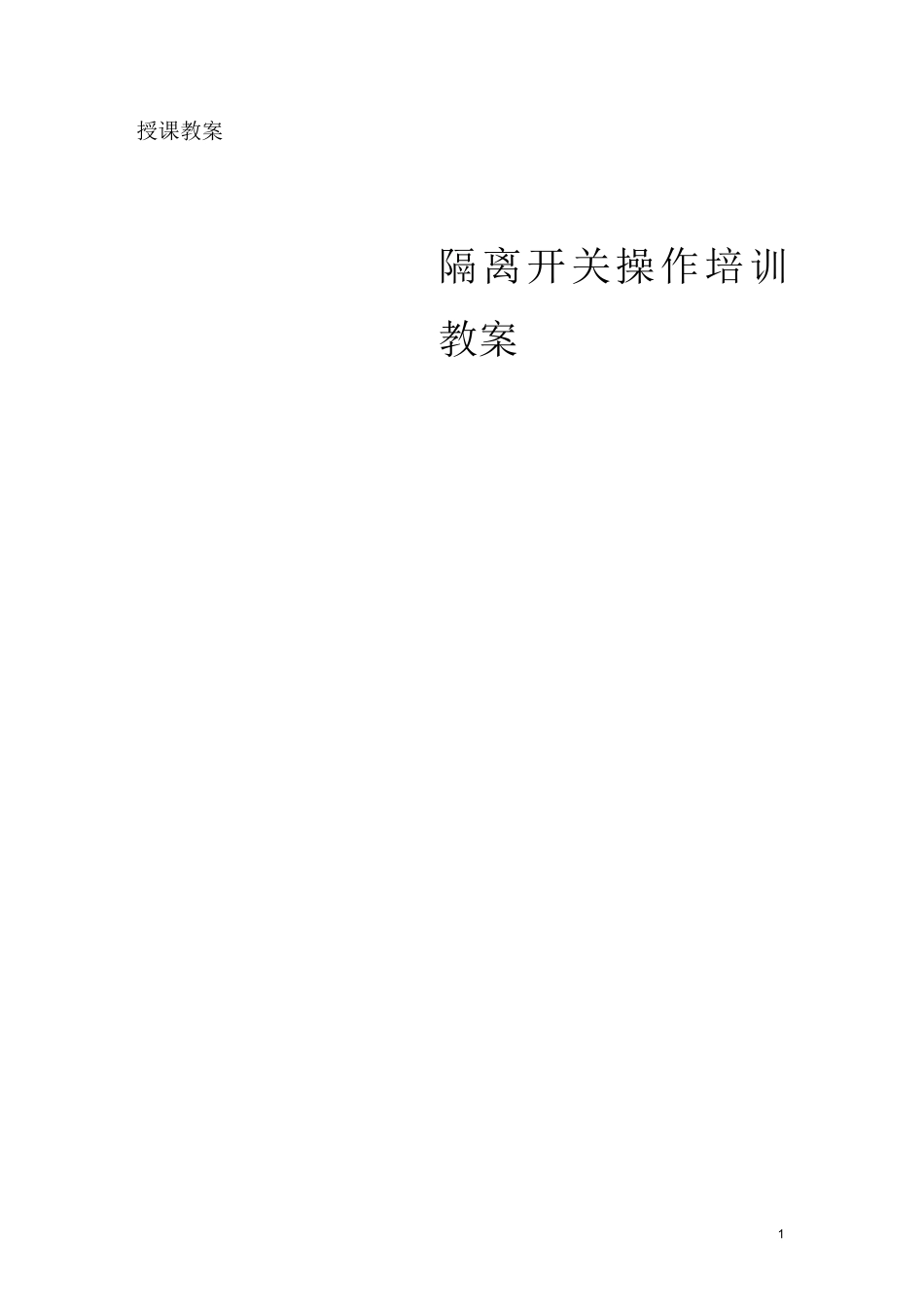

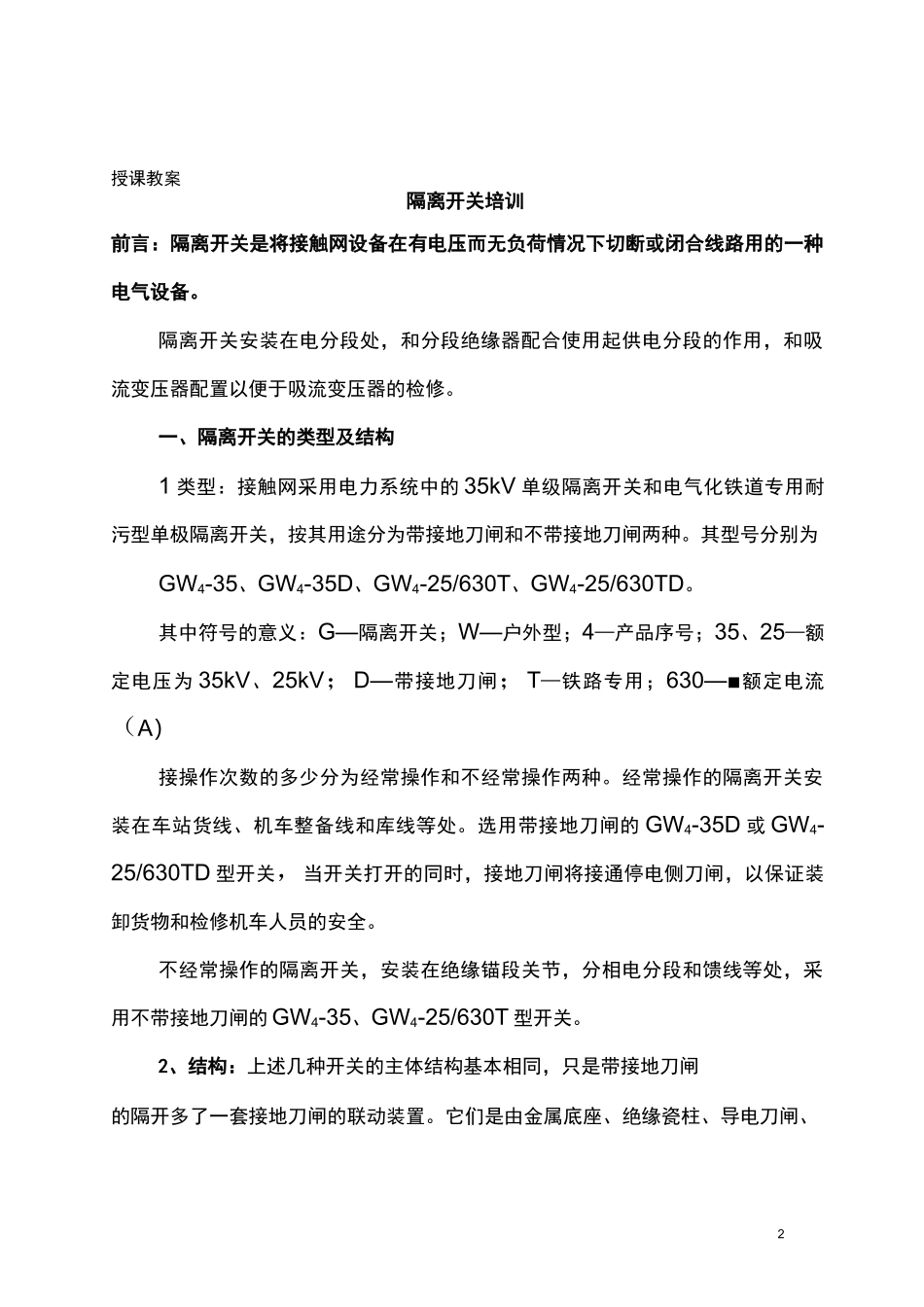

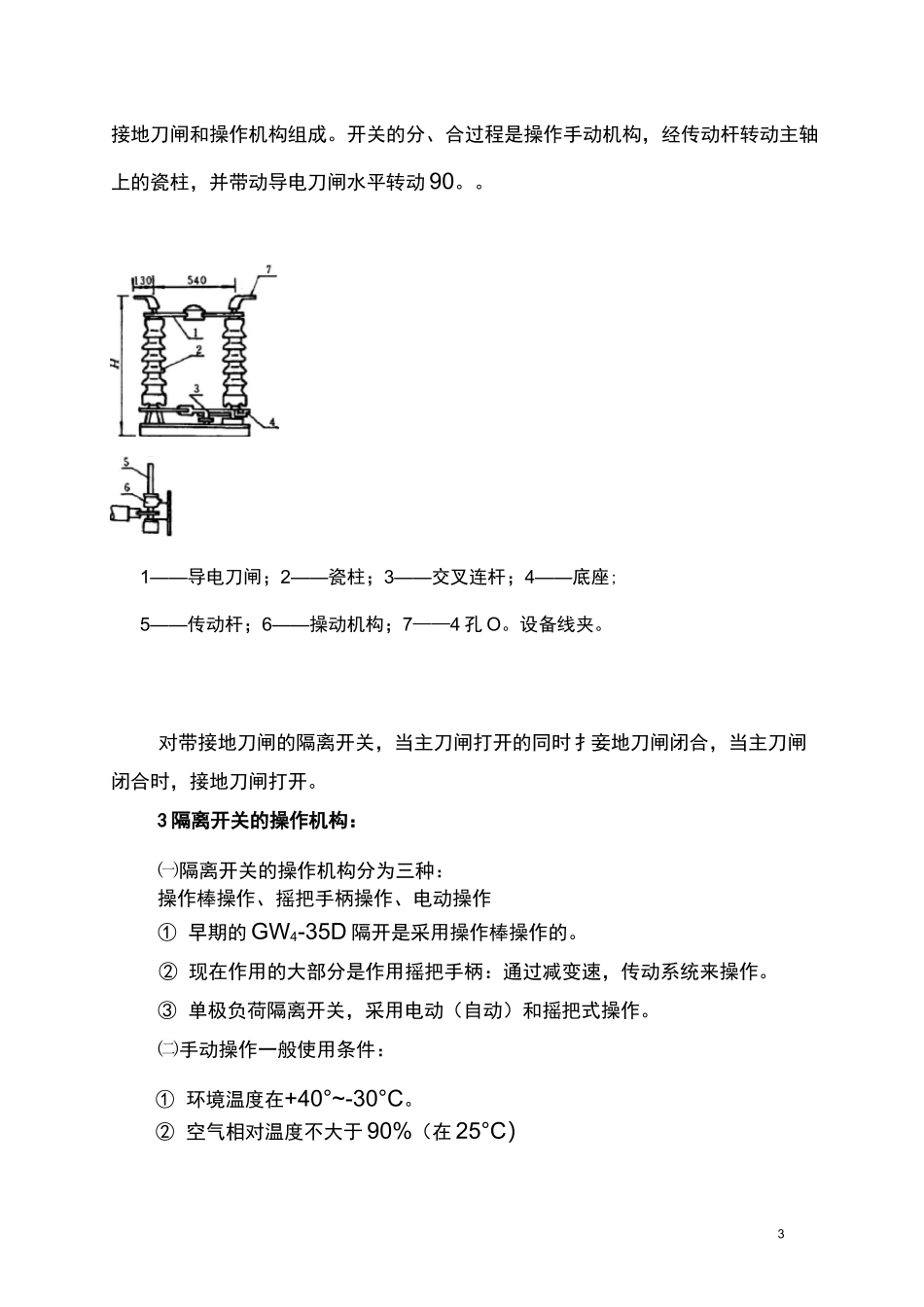

1授课教案隔离开关操作培训教案2授课教案隔离开关培训前言：隔离开关是将接触网设备在有电压而无负荷情况下切断或闭合线路用的一种电气设备。隔离开关安装在电分段处，和分段绝缘器配合使用起供电分段的作用，和吸流变压器配置以便于吸流变压器的检修。一、隔离开关的类型及结构1类型：接触网采用电力系统中的35kV单级隔离开关和电气化铁道专用耐污型单极隔离开关，按其用途分为带接地刀闸和不带接地刀闸两种。其型号分别为GW4-35、GW4-35D、GW4-25/630T、GW4-25/630TD。其中符号的意义：G—隔离开关；W—户外型；4—产品序号；35、25—额定电压为35kV、25kV；D—带接地刀闸；T—铁路专用；630—■额定电流（A）接操作次数的多少分为经常操作和不经常操作两种。经常操作的隔离开关安装在车站货线、机车整备线和库线等处。选用带接地刀闸的GW4-35D或GW4-25/630TD型开关，当开关打开的同时，接地刀闸将接通停电侧刀闸，以保证装卸货物和检修机车人员的安全。不经常操作的隔离开关，安装在绝缘锚段关节，分相电分段和馈线等处，采用不带接地刀闸的GW4-35、GW4-25/630T型开关。2、结构：上述几种开关的主体结构基本相同，只是带接地刀闸的隔开多了一套接地刀闸的联动装置。它们是由金属底座、绝缘瓷柱、导电刀闸、3接地刀闸和操作机构组成。开关的分、合过程是操作手动机构，经传动杆转动主轴上的瓷柱，并带动导电刀闸水平转动90。。1——导电刀闸；2——瓷柱；3——交叉连杆；4——底座;5——传动杆；6——操动机构；7——4孔O。设备线夹。对带接地刀闸的隔离开关，当主刀闸打开的同时扌妾地刀闸闭合，当主刀闸闭合时，接地刀闸打开。3隔离开关的操作机构：㈠隔离开关的操作机构分为三种：操作棒操作、摇把手柄操作、电动操作①早期的GW4-35D隔开是采用操作棒操作的。②现在作用的大部分是作用摇把手柄：通过减变速，传动系统来操作。③单极负荷隔离开关，采用电动（自动）和摇把式操作。㈡手动操作一般使用条件：①环境温度在+40°~-30°C。②空气相对温度不大于90%（在25°C）4③不能使用有易燃物质爆炸危险、化学腐蚀及剧烈振动的场所。㈢手动操作机构结构：主要由箱体、机体、辅助开关组成。箱体：由箱壳及箱门、顶板、后板组成。机体：由齿轮系统、蜗轮、蜗杆机构组成。辅助开关：采用F-4I/W型辅助开关。㈣操作机构的操作方式：首先，用专用钥匙，打开正门。将摇把蜗杆插入孔内；然后，按分、合闸方向摇动手柄，以实现其分合闸。操作要准确，摇动手柄匀速，中途不得停留，一次开、闭到底（到位）。4、操作隔离开关人身作业安全措施（电气化区段人身作业安全措施）1．隔离开关设备所属单位应在隔离开关传动杆适当位置安装明显的“断开”、“闭合”标志。在装卸线、电力机车整备线、给水线等线路两端分段绝缘器内侧2米处，装设“安全作业标”。2．隔离开关定位时，应处于合闸状态，无论在开、合位均应加锁，钥匙放在固定地点由专人保管，使用时应办理相关手续。3．从事隔离开关倒闸作业的人员，必须经供电部门专门培训并通过安全操作考试合格，发给隔离开关操作证后，方能担任工作。隔离开关操作人员、监护人员必须持证上岗。4．各单位使用隔离开关必须遵守以下规定:（1）操作隔离开关人员，必须按要求进行登记，办理倒闸作业手续，严禁简化程序作业。（2）操作隔离开关必须实行呼唤应答制度，一人操作，一人监护。(3)操作人员必须按规定穿戴检测检验合格的绝缘靴、绝缘手套、安全帽等防护用品，使用规定的检测检验合格的绝缘棒、绝缘垫等工具，在确认隔离开关及其传动装置正常、接地线良好、线路上确无电力机车取流的情况下，方可按规定程序操作。如发现有不良状态时，不准操作，不准自行处理，应立即报告供电调度员或通知供电部门进行处理。5(4)操作隔离开关要准确、迅速，操作过程中，人体各部不得与支柱及其构件接触。禁止带负荷操作隔离开关。雷电天气时，禁止操作隔离开关。(5)各单位要建立健全隔离开关操作的安全作业标准，及绝缘防护用品、工具的安全检查检测管理制度。(6)操作隔离开关使用的绝缘靴、绝缘手套和绝缘工具，要存放在阴凉干燥的处所妥善保管，定期(每6个月一...
