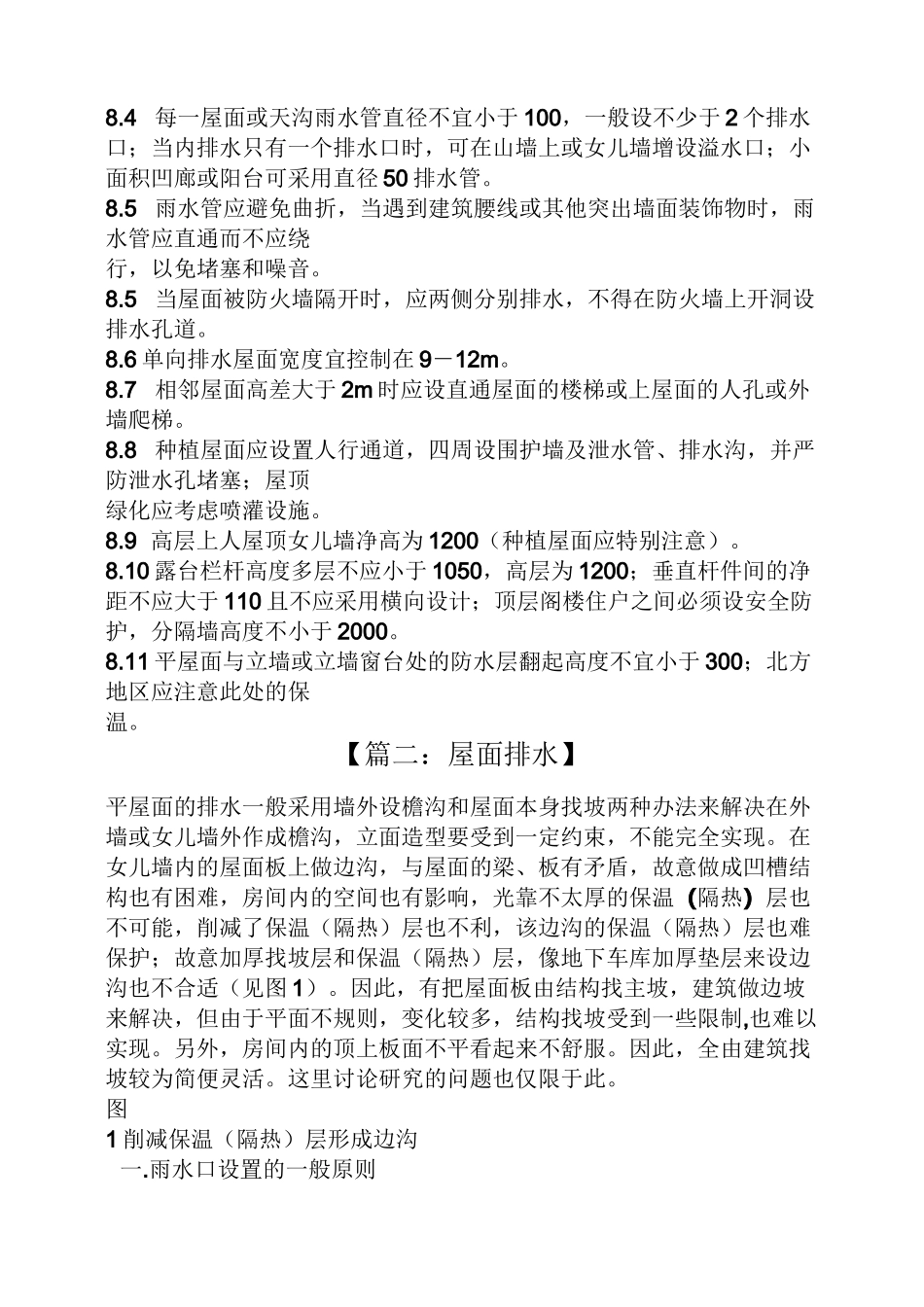

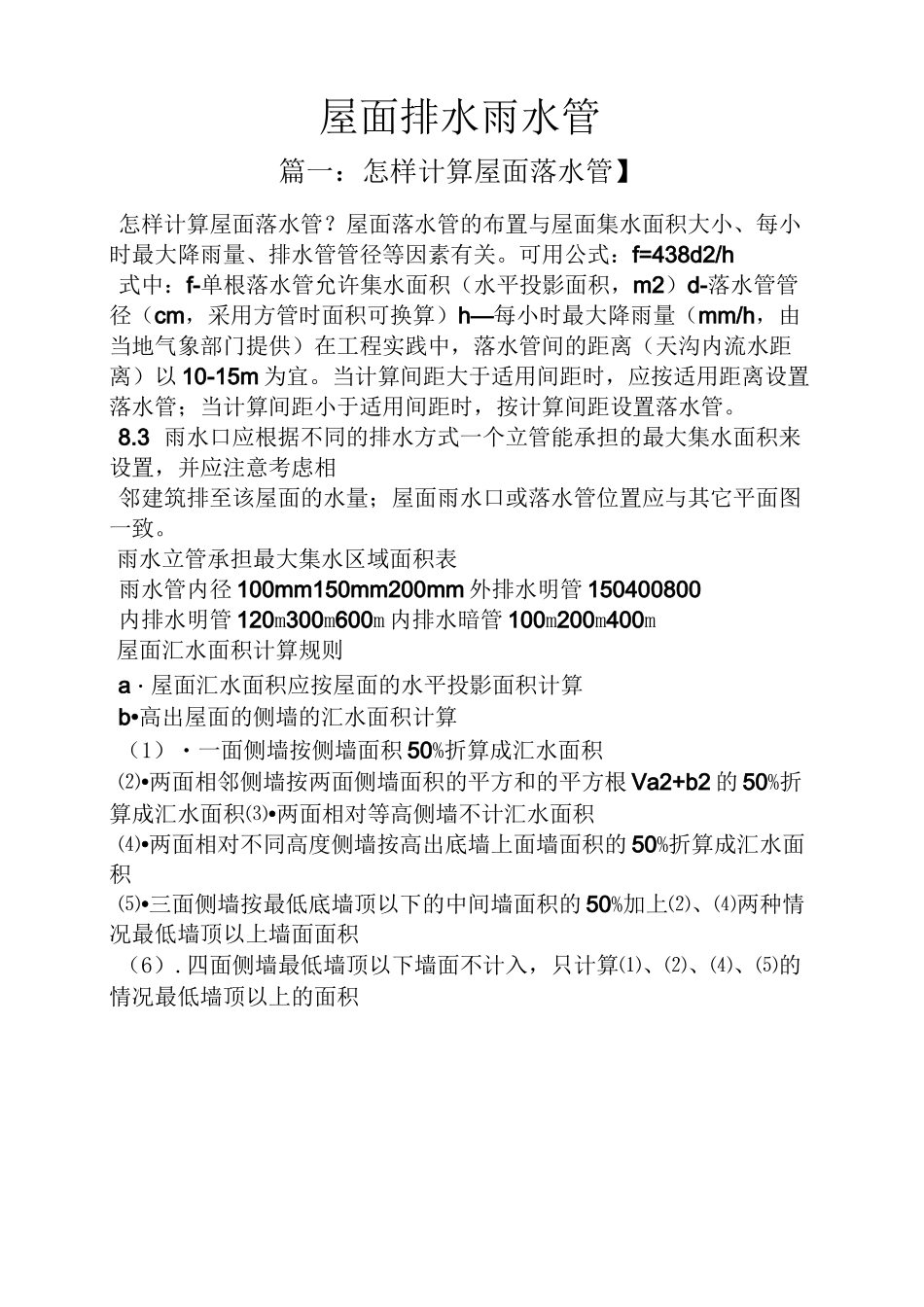

屋面排水雨水管篇一：怎样计算屋面落水管】怎样计算屋面落水管？屋面落水管的布置与屋面集水面积大小、每小时最大降雨量、排水管管径等因素有关。可用公式：f=438d2/h式中：f-单根落水管允许集水面积（水平投影面积，m2）d-落水管管径（cm，采用方管时面积可换算）h—每小时最大降雨量（mm/h，由当地气象部门提供）在工程实践中，落水管间的距离（天沟内流水距离）以10-15m为宜。当计算间距大于适用间距时，应按适用距离设置落水管；当计算间距小于适用间距时，按计算间距设置落水管。8.3雨水口应根据不同的排水方式一个立管能承担的最大集水面积来设置，并应注意考虑相邻建筑排至该屋面的水量；屋面雨水口或落水管位置应与其它平面图一致。雨水立管承担最大集水区域面积表雨水管内径100mm150mm200mm外排水明管150400800内排水明管120m300m600m内排水暗管100m200m400m屋面汇水面积计算规则a・屋面汇水面积应按屋面的水平投影面积计算b•高出屋面的侧墙的汇水面积计算（1）・一面侧墙按侧墙面积50%折算成汇水面积⑵•两面相邻侧墙按两面侧墙面积的平方和的平方根Va2+b2的50%折算成汇水面积⑶•两面相对等高侧墙不计汇水面积⑷•两面相对不同高度侧墙按高出底墙上面墙面积的50%折算成汇水面积⑸•三面侧墙按最低底墙顶以下的中间墙面积的50%加上⑵、⑷两种情况最低墙顶以上墙面面积（6）.四面侧墙最低墙顶以下墙面不计入，只计算⑴、⑵、⑷、⑸的情况最低墙顶以上的面积8.4每一屋面或天沟雨水管直径不宜小于100，一般设不少于2个排水口；当内排水只有一个排水口时，可在山墙上或女儿墙增设溢水口；小面积凹廊或阳台可采用直径50排水管。8.5雨水管应避免曲折，当遇到建筑腰线或其他突出墙面装饰物时，雨水管应直通而不应绕行，以免堵塞和噪音。8.5当屋面被防火墙隔开时，应两侧分别排水，不得在防火墙上开洞设排水孔道。8.6单向排水屋面宽度宜控制在9－12m。8.7相邻屋面高差大于2m时应设直通屋面的楼梯或上屋面的人孔或外墙爬梯。8.8种植屋面应设置人行通道，四周设围护墙及泄水管、排水沟，并严防泄水孔堵塞；屋顶绿化应考虑喷灌设施。8.9高层上人屋顶女儿墙净高为1200（种植屋面应特别注意）。8.10露台栏杆高度多层不应小于1050，高层为1200；垂直杆件间的净距不应大于110且不应采用横向设计；顶层阁楼住户之间必须设安全防护，分隔墙高度不小于2000。8.11平屋面与立墙或立墙窗台处的防水层翻起高度不宜小于300；北方地区应注意此处的保温。【篇二：屋面排水】平屋面的排水一般采用墙外设檐沟和屋面本身找坡两种办法来解决在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温（隔热）层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图1）。因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。另外，房间内的顶上板面不平看起来不舒服。因此，全由建筑找坡较为简便灵活。这里讨论研究的问题也仅限于此。图1削减保温（隔热）层形成边沟一.雨水口设置的一般原则1.排放方式屋面雨水分外排式、内排式或两者结合的混排式。为便于检修和减少渗漏,少占室内空间,设计时应尽量采用外排式,当大跨度外排有困难或建筑立面要求不能外排时,方采用内排式或混排式。2.汇水面积计算（2）墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。3.汇水面积小于150平方米的屋面不宜只设一个雨水口。在同一汇水区域内,雨水立管不应小于两条，且负荷均匀（用檐沟排水，应在檐沟末端或山墙上设溢流口）。4.雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。5.雨水管径不得小于100mm。7.屋面...
