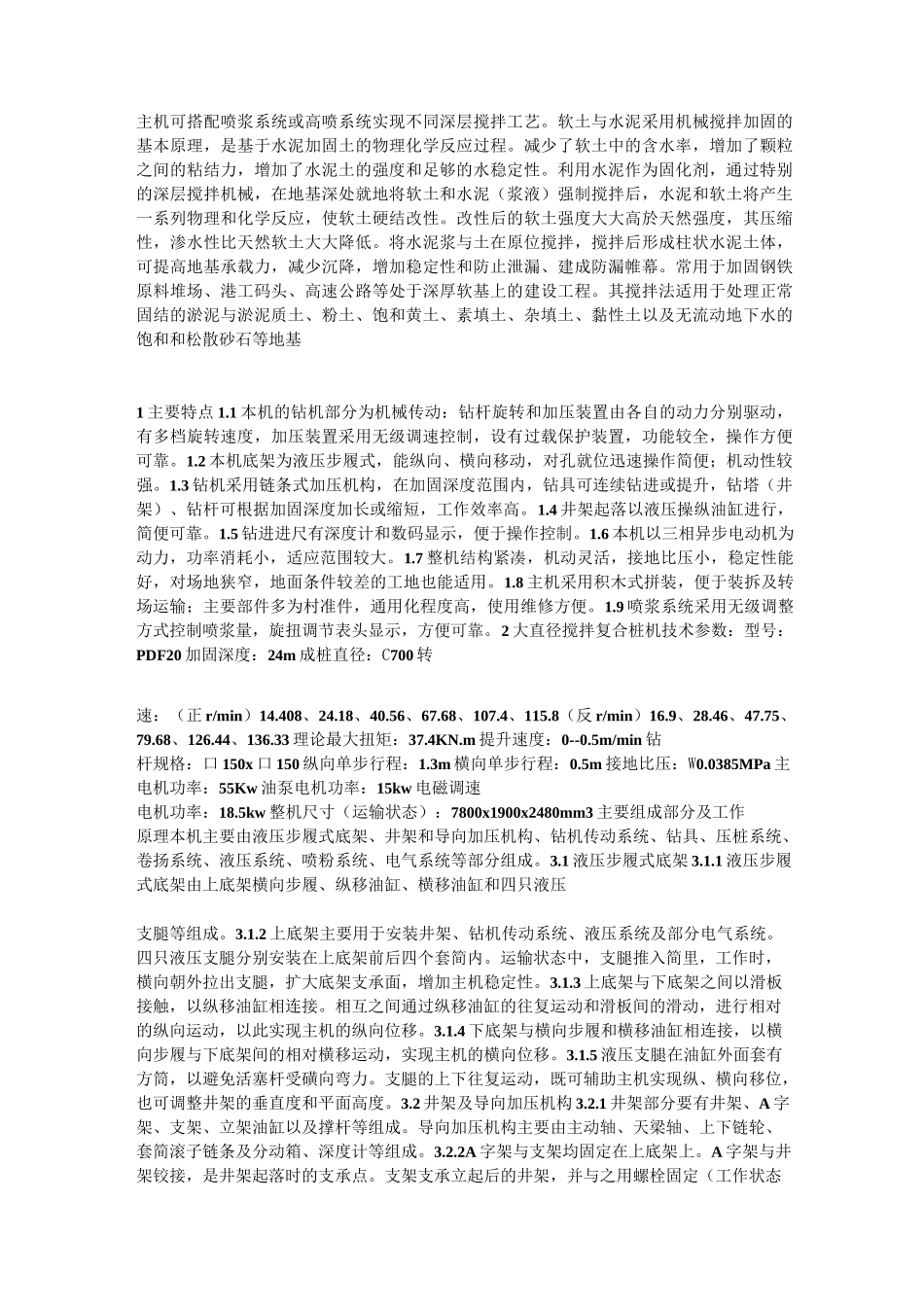

SJB-I叮深层搅拌桩机使用说明江站；示伶臣服机桶丿SJB-III深层搅拌桩机使用说明书江苏东台巨威机械厂前言大直径系列深层搅拌桩机用于软土地基加固施工，如铁路、公路路基、港口建设、市政工程、工业及民用建筑等。可实现24米成桩长度，具有更强的钻进能力。根据施工设计,主机可搭配喷浆系统或高喷系统实现不同深层搅拌工艺。软土与水泥采用机械搅拌加固的基本原理，是基于水泥加固土的物理化学反应过程。减少了软土中的含水率，增加了颗粒之间的粘结力，增加了水泥土的强度和足够的水稳定性。利用水泥作为固化剂，通过特别的深层搅拌机械，在地基深处就地将软土和水泥（浆液）强制搅拌后，水泥和软土将产生一系列物理和化学反应，使软土硬结改性。改性后的软土强度大大高於天然强度，其压缩性，渗水性比天然软土大大降低。将水泥浆与土在原位搅拌，搅拌后形成柱状水泥土体，可提高地基承载力，减少沉降，增加稳定性和防止泄漏、建成防漏帷幕。常用于加固钢铁原料堆场、港工码头、高速公路等处于深厚软基上的建设工程。其搅拌法适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、杂填土、黏性土以及无流动地下水的饱和和松散砂石等地基1主要特点1.1本机的钻机部分为机械传动：钻杆旋转和加压装置由各自的动力分别驱动，有多档旋转速度，加压装置采用无级调速控制，设有过载保护装置，功能较全，操作方便可靠。1.2本机底架为液压步履式，能纵向、横向移动，对孔就位迅速操作简便；机动性较强。1.3钻机采用链条式加压机构，在加固深度范围内，钻具可连续钻进或提升，钻塔（井架）、钻杆可根据加固深度加长或缩短，工作效率高。1.4井架起落以液压操纵油缸进行，简便可靠。1.5钻进进尺有深度计和数码显示，便于操作控制。1.6本机以三相异步电动机为动力，功率消耗小，适应范围较大。1.7整机结构紧凑，机动灵活，接地比压小，稳定性能好，对场地狭窄，地面条件较差的工地也能适用。1.8主机采用积木式拼装，便于装拆及转场运输；主要部件多为村准件，通用化程度高，使用维修方便。1.9喷浆系统采用无级调整方式控制喷浆量，旋扭调节表头显示，方便可靠。2大直径搅拌复合桩机技术参数：型号：PDF20加固深度：24m成桩直径：C700转速：（正r/min）14.408、24.18、40.56、67.68、107.4、115.8（反r/min）16.9、28.46、47.75、79.68、126.44、136.33理论最大扭矩：37.4KN.m提升速度：0--0.5m/min钻杆规格：口150x口150纵向单步行程：1.3m横向单步行程：0.5m接地比压：W0.0385MPa主电机功率：55Kw油泵电机功率：15kw电磁调速电机功率：18.5kw整机尺寸（运输状态）：7800x1900x2480mm3主要组成部分及工作原理本机主要由液压步履式底架、井架和导向加压机构、钻机传动系统、钻具、压桩系统、卷扬系统、液压系统、喷粉系统、电气系统等部分组成。3.1液压步履式底架3.1.1液压步履式底架由上底架横向步履、纵移油缸、横移油缸和四只液压支腿等组成。3.1.2上底架主要用于安装井架、钻机传动系统、液压系统及部分电气系统。四只液压支腿分别安装在上底架前后四个套简内。运输状态中，支腿推入简里，工作时，横向朝外拉出支腿，扩大底架支承面，增加主机稳定性。3.1.3上底架与下底架之间以滑板接触，以纵移油缸相连接。相互之间通过纵移油缸的往复运动和滑板间的滑动，进行相对的纵向运动，以此实现主机的纵向位移。3.1.4下底架与横向步履和横移油缸相连接，以横向步履与下底架间的相对横移运动，实现主机的横向位移。3.1.5液压支腿在油缸外面套有方筒，以避免活塞杆受磺向弯力。支腿的上下往复运动，既可辅助主机实现纵、横向移位，也可调整井架的垂直度和平面高度。3.2井架及导向加压机构3.2.1井架部分要有井架、A字架、支架、立架油缸以及撑杆等组成。导向加压机构主要由主动轴、天梁轴、上下链轮、套简滚子链条及分动箱、深度计等组成。3.2.2A字架与支架均固定在上底架上。A字架与井架铰接，是井架起落时的支承点。支架支承立起后的井架，并与之用螺栓固定（工作状态中，井架必须与支架用螺栓紧固连接）。3.2.3立架油缸装在井架与上底架之间，为井架起落提拱动力。当井架立起并与支架固接...
