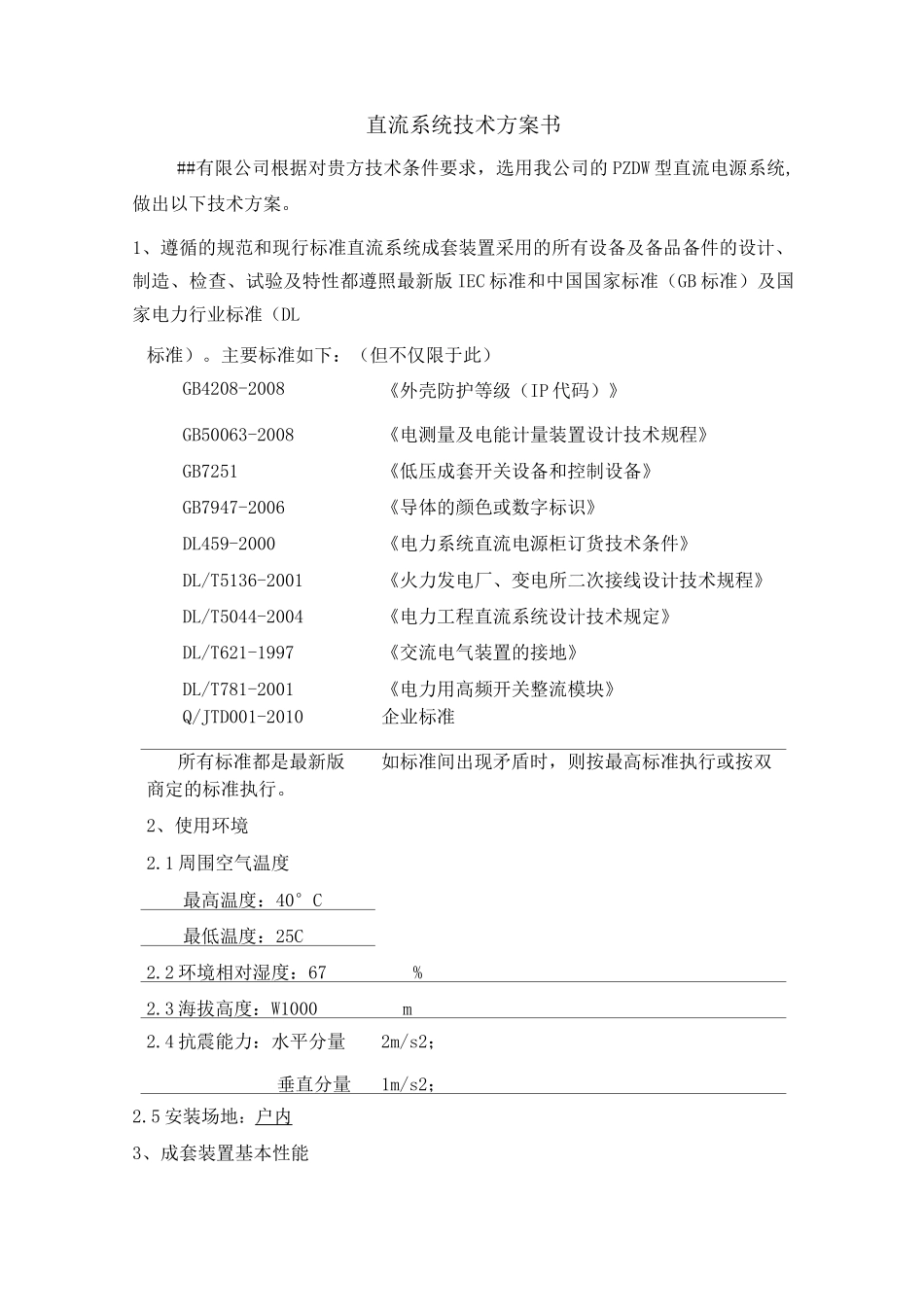

直流系统技术方案书##有限公司根据对贵方技术条件要求，选用我公司的PZDW型直流电源系统,做出以下技术方案。1、遵循的规范和现行标准直流系统成套装置采用的所有设备及备品备件的设计、制造、检查、试验及特性都遵照最新版IEC标准和中国国家标准（GB标准）及国家电力行业标准（DL标准）。主要标准如下：（但不仅限于此）GB4208-2008《外壳防护等级（IP代码）》GB50063-2008《电测量及电能计量装置设计技术规程》GB7251《低压成套开关设备和控制设备》GB7947-2006《导体的颜色或数字标识》DL459-2000《电力系统直流电源柜订货技术条件》DL/T5136-2001《火力发电厂、变电所二次接线设计技术规程》DL/T5044-2004《电力工程直流系统设计技术规定》DL/T621-1997《交流电气装置的接地》DL/T781-2001《电力用高频开关整流模块》Q/JTD001-2010企业标准所有标准都是最新版本，如标准间出现矛盾时，则按最高标准执行或按双方商定的标准执行。2、使用环境2.1周围空气温度最高温度：40°C最低温度：25C2.2环境相对湿度：67%2.3海拔高度：W1000m2.4抗震能力：水平分量2m/s2；垂直分量1m/s2；2.5安装场地：户内3、成套装置基本性能3.1成套装置主要技术参数交流输入电压：380V±10%交流电源频率：50Hz稳流精度：W1%稳压精度：W0.5%纹波系数：W0.5%效率：三90%噪声：距装置lm处＜55dB通信接口：RS232/485冷却方式：风冷屏柜尺寸（mm）:高2360宽_800深600安装场地：户内3.2成套装置主要性能1.充电装置一套，由多个高频电源开关模块并联组成，在不超过每个最大电流时增减模块，总电流不变；模块损坏时，自动退出，不影响其它模块工作。2.充电装置采用微机控制，控制方式具有自动和手动两套独立单元，当自动控制故障或检修时，转入手动控制。3.直流系统采用独立的在线绝缘检测和电压监视装置4.通信接口能满足厂站自动化的要求。四遥功能内容遥测系统母线电压、负载总电流、电池电压、输入交流电网电压；充电模块的输出电压、输出电流、母线对地绝缘情况。遥信各直流输出支路空气开关通断状态；电池组熔断器通断状态；电池充电电流过大，电池过/欠压；市电电网停电、缺相，电网过/欠压；充电模块工作温度过高，充电模块输出过/欠压。遥控充电模块开启、关停控制；充电模块均/浮充转换控制。遥调充电模块输出电流无级限流控制（根据监控模块的命令，在10%--100%范围内调节充电模块输出电流限流点）充电模块输出电流无能限流控制（根据监控模块的命令，调节充电模块输出电压的大小）。5.充电装置具有液晶汉显、完善的保护报警信号和人机对话等功能6.采用模块化屏架结构，功能单元分隔布置。7.隔离保护电器选用隔离式刀熔开关、直流断路器。8.满足工程对电磁兼容性能的要求。9．直流系统配置的测量表计及变送器的精度满足要求。4、高频开关电源充电装置主要技术性能高频开关电源充电装置满足直流系统各种运行方式下的充放电要求。4.1高频开关电源装置基本技术参数充电装置额定电流：30A充电装置额定电压：110V/220V充电装置电压调整范围：110V95〜150V220V198〜315V高频开关频率50KHz高频模块输出电流不均衡度＜5％模块冷却方式：强迫风冷4.2高频开关电源模块主要性能1．模块的主要功能是将交流电源变换为高品质的直流电源。模块构成：全波整流及滤波器；高频变换及高频变压器；高频整流滤波器等。2.模块额定电流为20A,工作模块4个，备用模块1个，实现N+1备用方式。多块模块并列运行时，具有良好均流性能，在任何工况下，均流不平衡度小于5%。3．每个模块内部具有监控功能，能不依赖总监控单元，独立工作。正常工作时，模块与总监控单元通信，接受监控装置的指令。4．模块具有过电压、过电流保护和自动限流、报警等功能。5.模块采用PWM调制制式，模块工作频率：20〜300KHz。4.3总监控单元微机总监控单元是高频开关电源及其成套装置的监控、测量、信号和管理系统的核心部分。装置能根据直流系统运行状态，综合分析各种数据和信息，对整个系统实施控制和管理。装置能适应直流系统各种运行方式。具备人机对话功能，与成套装置中各子系统通信，并可与上位机通信。4.4开关量监控单元1）监测合闸8路出线开关的位...
