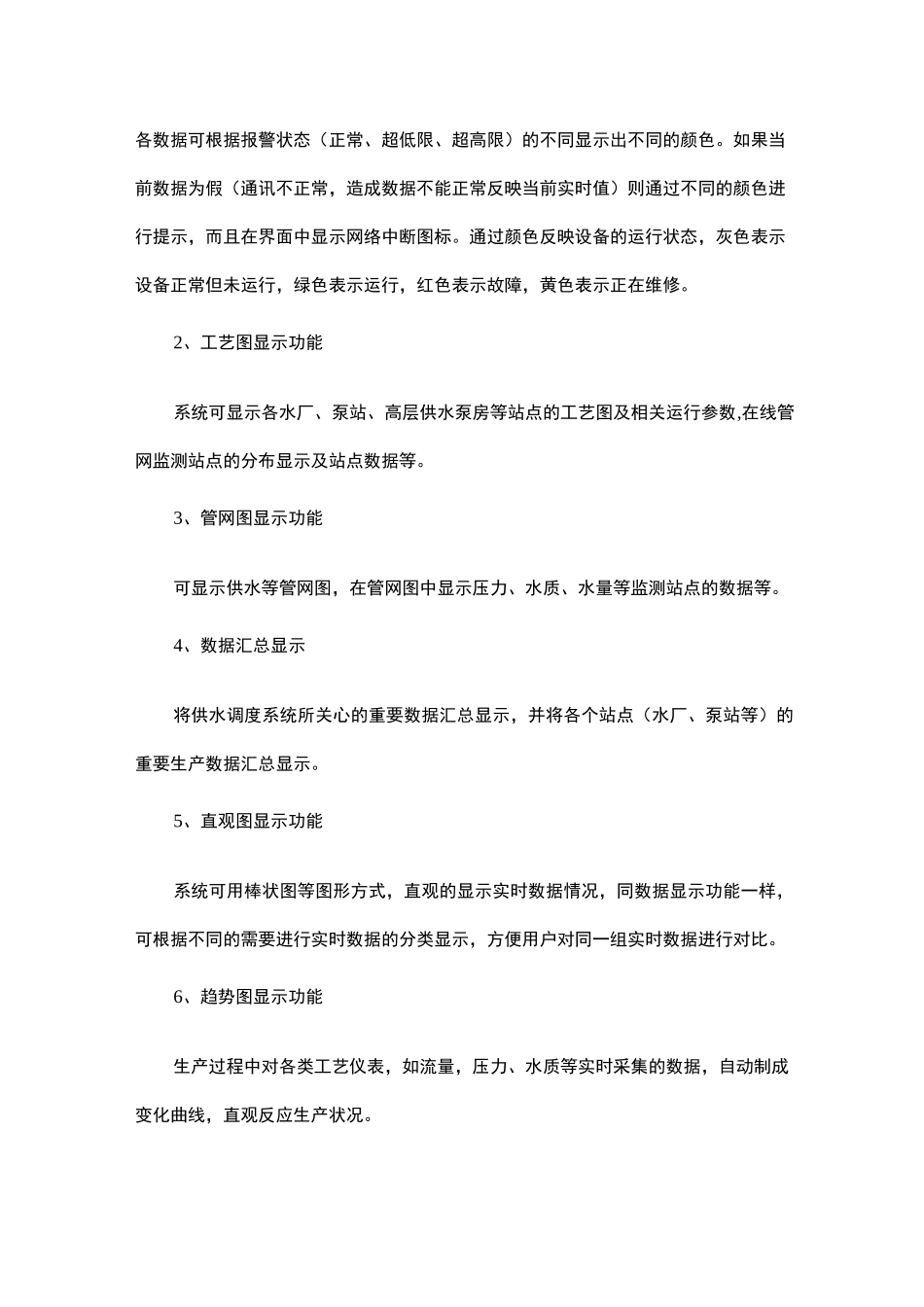

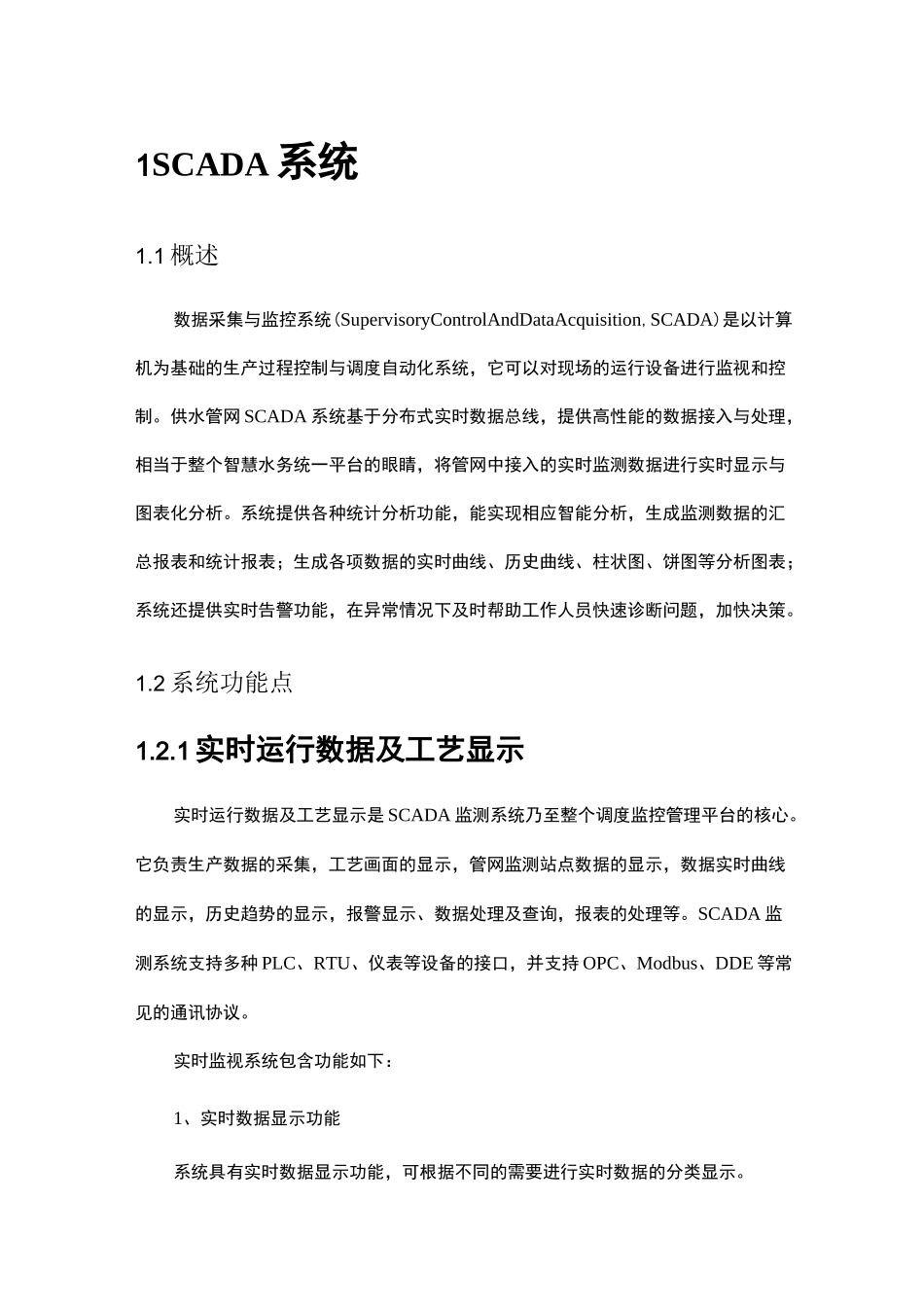

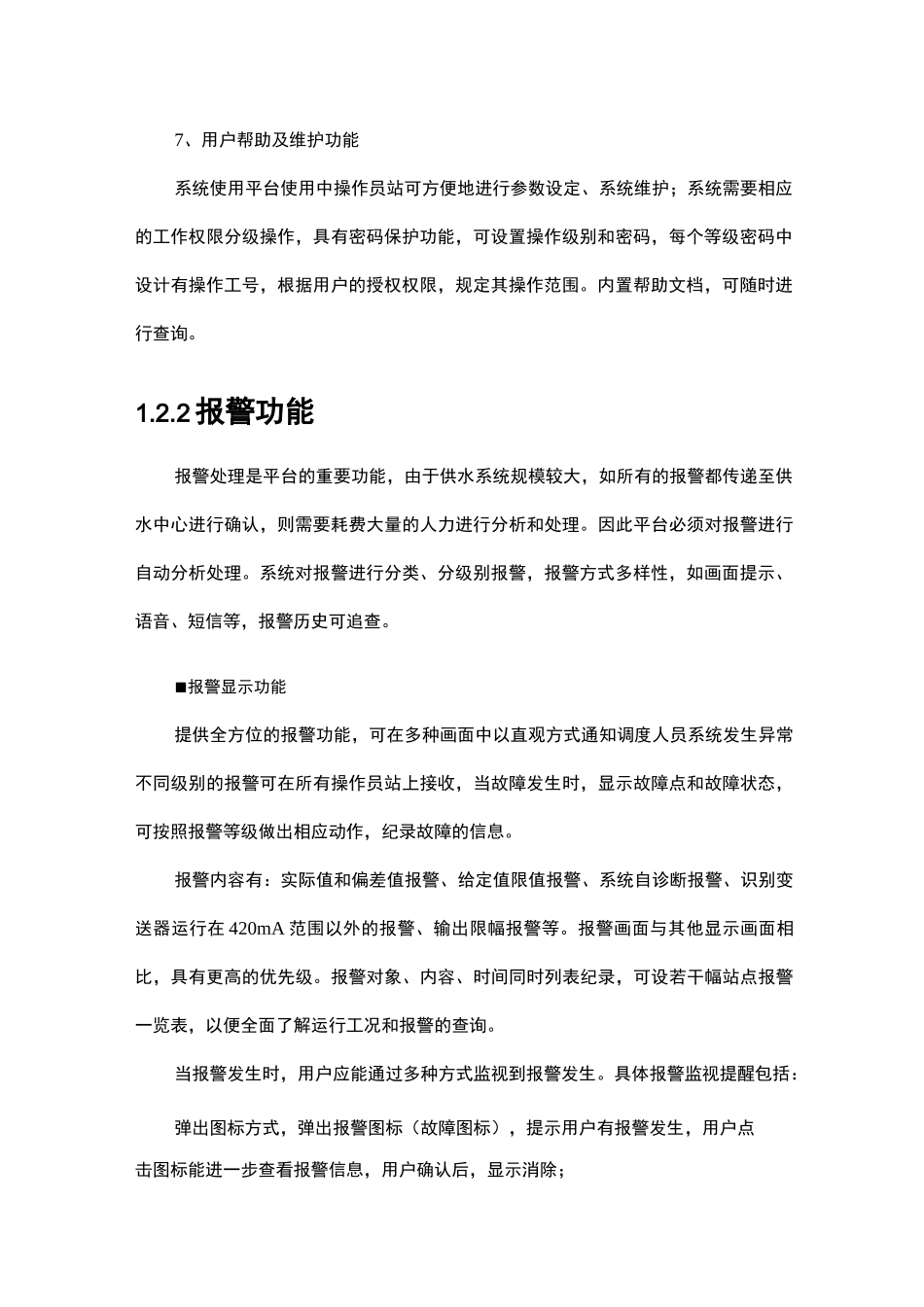

1SCADA系统1.1概述数据采集与监控系统(SupervisoryControlAndDataAcquisition,SCADA)是以计算机为基础的生产过程控制与调度自动化系统，它可以对现场的运行设备进行监视和控制。供水管网SCADA系统基于分布式实时数据总线，提供高性能的数据接入与处理，相当于整个智慧水务统一平台的眼睛，将管网中接入的实时监测数据进行实时显示与图表化分析。系统提供各种统计分析功能，能实现相应智能分析，生成监测数据的汇总报表和统计报表；生成各项数据的实时曲线、历史曲线、柱状图、饼图等分析图表；系统还提供实时告警功能，在异常情况下及时帮助工作人员快速诊断问题，加快决策。1.2系统功能点1.2.1实时运行数据及工艺显示实时运行数据及工艺显示是SCADA监测系统乃至整个调度监控管理平台的核心。它负责生产数据的采集，工艺画面的显示，管网监测站点数据的显示，数据实时曲线的显示，历史趋势的显示，报警显示、数据处理及查询，报表的处理等。SCADA监测系统支持多种PLC、RTU、仪表等设备的接口，并支持OPC、Modbus、DDE等常见的通讯协议。实时监视系统包含功能如下：1、实时数据显示功能系统具有实时数据显示功能，可根据不同的需要进行实时数据的分类显示。各数据可根据报警状态（正常、超低限、超高限）的不同显示出不同的颜色。如果当前数据为假（通讯不正常，造成数据不能正常反映当前实时值）则通过不同的颜色进行提示，而且在界面中显示网络中断图标。通过颜色反映设备的运行状态，灰色表示设备正常但未运行，绿色表示运行，红色表示故障，黄色表示正在维修。2、工艺图显示功能系统可显示各水厂、泵站、高层供水泵房等站点的工艺图及相关运行参数,在线管网监测站点的分布显示及站点数据等。3、管网图显示功能可显示供水等管网图，在管网图中显示压力、水质、水量等监测站点的数据等。4、数据汇总显示将供水调度系统所关心的重要数据汇总显示，并将各个站点（水厂、泵站等）的重要生产数据汇总显示。5、直观图显示功能系统可用棒状图等图形方式，直观的显示实时数据情况，同数据显示功能一样，可根据不同的需要进行实时数据的分类显示，方便用户对同一组实时数据进行对比。6、趋势图显示功能生产过程中对各类工艺仪表，如流量，压力、水质等实时采集的数据，自动制成变化曲线，直观反应生产状况。7、用户帮助及维护功能系统使用平台使用中操作员站可方便地进行参数设定、系统维护；系统需要相应的工作权限分级操作，具有密码保护功能，可设置操作级别和密码，每个等级密码中设计有操作工号，根据用户的授权权限，规定其操作范围。内置帮助文档，可随时进行查询。1.2.2报警功能报警处理是平台的重要功能，由于供水系统规模较大，如所有的报警都传递至供水中心进行确认，则需要耗费大量的人力进行分析和处理。因此平台必须对报警进行自动分析处理。系统对报警进行分类、分级别报警，报警方式多样性，如画面提示、语音、短信等，报警历史可追查。■报警显示功能提供全方位的报警功能，可在多种画面中以直观方式通知调度人员系统发生异常不同级别的报警可在所有操作员站上接收，当故障发生时，显示故障点和故障状态，可按照报警等级做出相应动作，纪录故障的信息。报警内容有：实际值和偏差值报警、给定值限值报警、系统自诊断报警、识别变送器运行在420mA范围以外的报警、输出限幅报警等。报警画面与其他显示画面相比，具有更高的优先级。报警对象、内容、时间同时列表纪录，可设若干幅站点报警一览表，以便全面了解运行工况和报警的查询。当报警发生时，用户应能通过多种方式监视到报警发生。具体报警监视提醒包括：弹出图标方式，弹出报警图标（故障图标），提示用户有报警发生，用户点击图标能进一步查看报警信息，用户确认后，显示消除；文字提醒方式，界面上设备报警文字框，显示报警信息。当有多条报警信息同时出现，则在报警框中滚动显示，用户确认后，显示消除；声音报警方式，当有报警发生时，扬声器发出警示音，提示用户尽快处理，用户确认后，警示音消失。■报警分类报警分类是指对报警信号进行分级和分区处理。1、报警分级根据报警信号的严重和紧急程度进行分类，具体...
