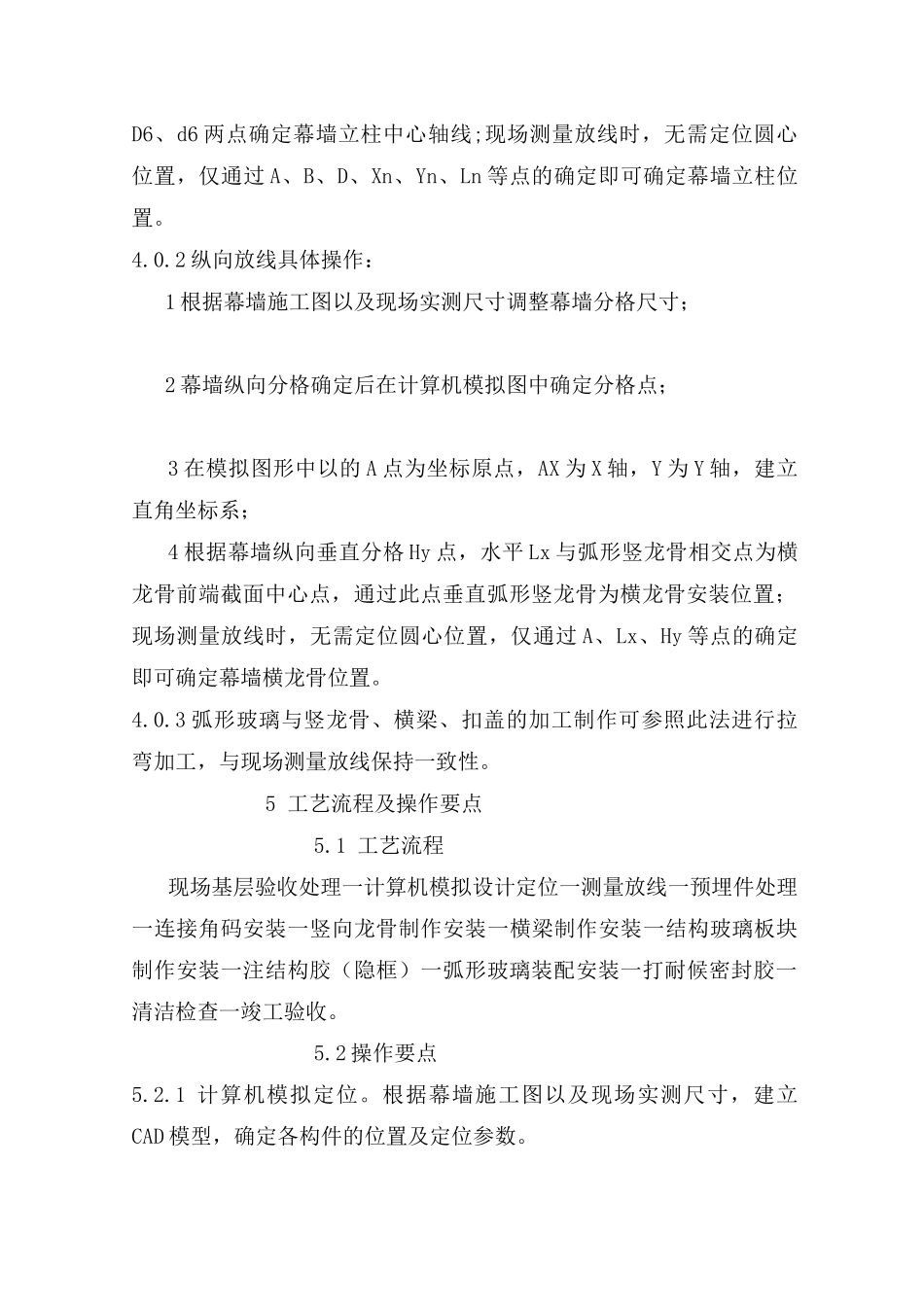

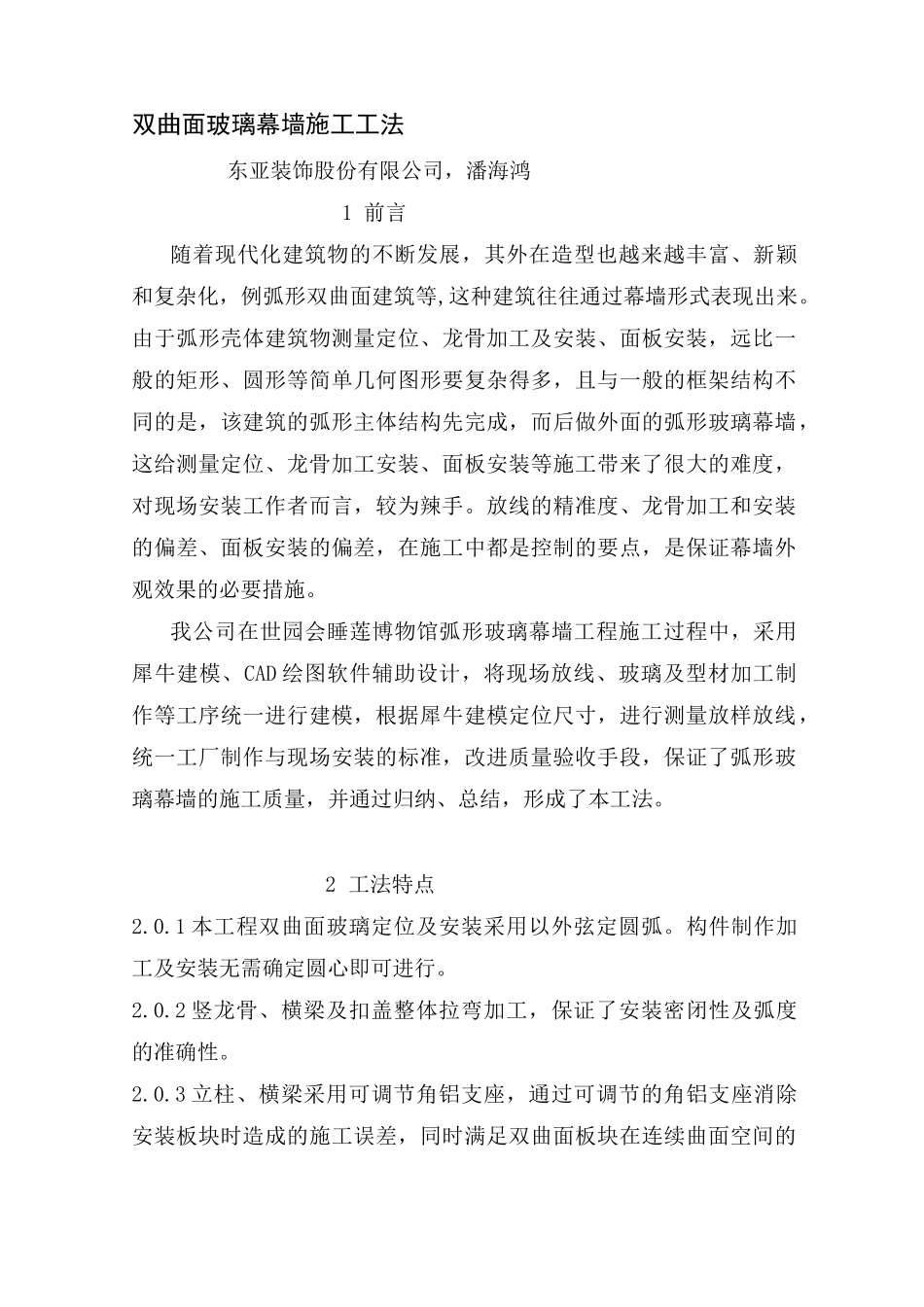

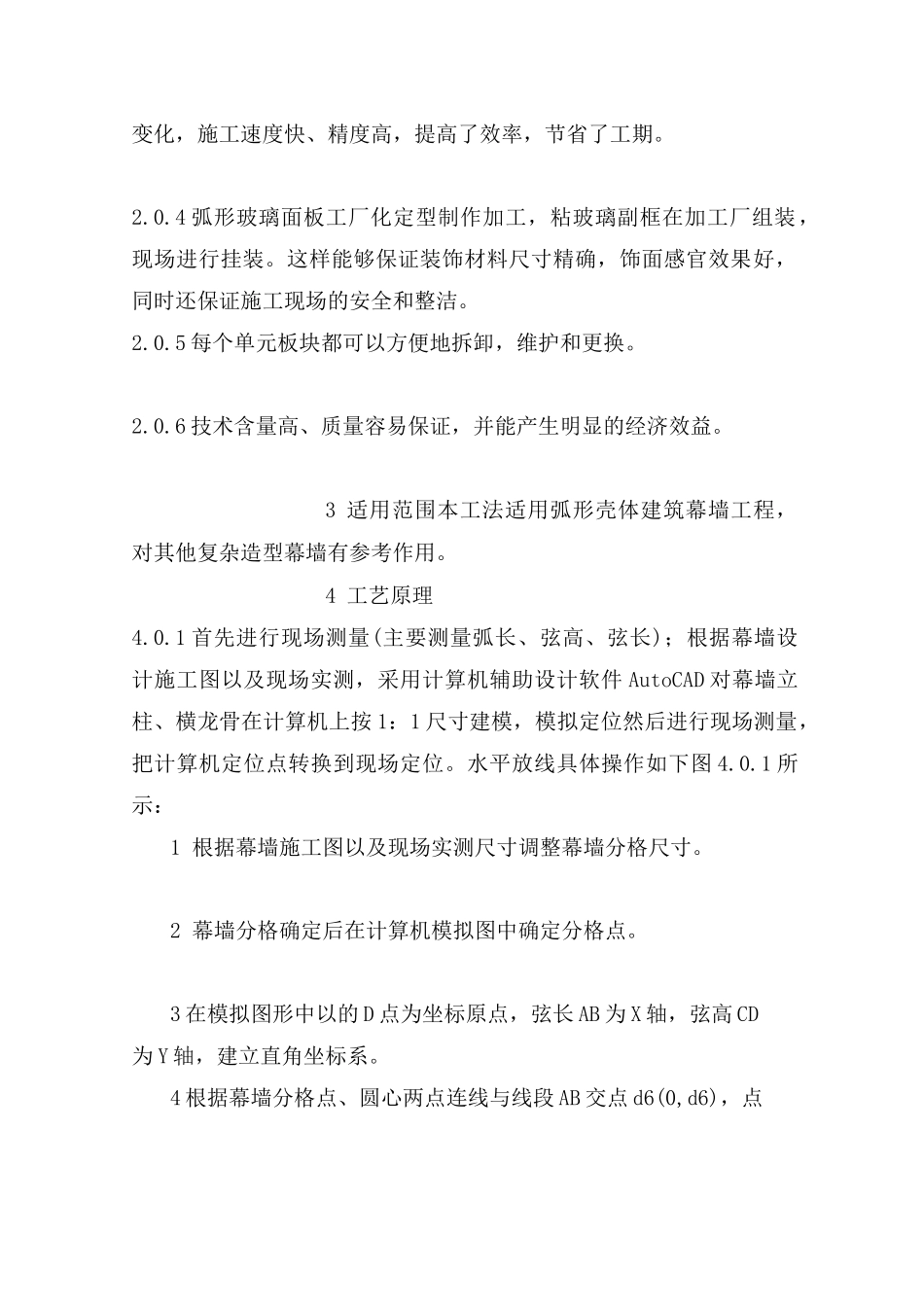

双曲面玻璃幕墙施工工法东亚装饰股份有限公司，潘海鸿1前言随着现代化建筑物的不断发展，其外在造型也越来越丰富、新颖和复杂化，例弧形双曲面建筑等,这种建筑往往通过幕墙形式表现出来。由于弧形壳体建筑物测量定位、龙骨加工及安装、面板安装，远比一般的矩形、圆形等简单几何图形要复杂得多，且与一般的框架结构不同的是，该建筑的弧形主体结构先完成，而后做外面的弧形玻璃幕墙，这给测量定位、龙骨加工安装、面板安装等施工带来了很大的难度，对现场安装工作者而言，较为辣手。放线的精准度、龙骨加工和安装的偏差、面板安装的偏差，在施工中都是控制的要点，是保证幕墙外观效果的必要措施。我公司在世园会睡莲博物馆弧形玻璃幕墙工程施工过程中，采用犀牛建模、CAD绘图软件辅助设计，将现场放线、玻璃及型材加工制作等工序统一进行建模，根据犀牛建模定位尺寸，进行测量放样放线，统一工厂制作与现场安装的标准，改进质量验收手段，保证了弧形玻璃幕墙的施工质量，并通过归纳、总结，形成了本工法。2工法特点2.0.1本工程双曲面玻璃定位及安装采用以外弦定圆弧。构件制作加工及安装无需确定圆心即可进行。2.0.2竖龙骨、横梁及扣盖整体拉弯加工，保证了安装密闭性及弧度的准确性。2.0.3立柱、横梁采用可调节角铝支座，通过可调节的角铝支座消除安装板块时造成的施工误差，同时满足双曲面板块在连续曲面空间的变化，施工速度快、精度高，提高了效率，节省了工期。2.0.4弧形玻璃面板工厂化定型制作加工，粘玻璃副框在加工厂组装，现场进行挂装。这样能够保证装饰材料尺寸精确，饰面感官效果好，同时还保证施工现场的安全和整洁。2.0.5每个单元板块都可以方便地拆卸，维护和更换。2.0.6技术含量高、质量容易保证，并能产生明显的经济效益。3适用范围本工法适用弧形壳体建筑幕墙工程，对其他复杂造型幕墙有参考作用。4工艺原理4.0.1首先进行现场测量(主要测量弧长、弦高、弦长)；根据幕墙设计施工图以及现场实测，采用计算机辅助设计软件AutoCAD对幕墙立柱、横龙骨在计算机上按1：1尺寸建模，模拟定位然后进行现场测量，把计算机定位点转换到现场定位。水平放线具体操作如下图4.0.1所示：1根据幕墙施工图以及现场实测尺寸调整幕墙分格尺寸。2幕墙分格确定后在计算机模拟图中确定分格点。3在模拟图形中以的D点为坐标原点，弦长AB为X轴，弦高CD为Y轴，建立直角坐标系。4根据幕墙分格点、圆心两点连线与线段AB交点d6(0,d6)，点D6、d6两点确定幕墙立柱中心轴线;现场测量放线时，无需定位圆心位置，仅通过A、B、D、Xn、Yn、Ln等点的确定即可确定幕墙立柱位置。4.0.2纵向放线具体操作：1根据幕墙施工图以及现场实测尺寸调整幕墙分格尺寸；2幕墙纵向分格确定后在计算机模拟图中确定分格点；3在模拟图形中以的A点为坐标原点，AX为X轴，Y为Y轴，建立直角坐标系；4根据幕墙纵向垂直分格Hy点，水平Lx与弧形竖龙骨相交点为横龙骨前端截面中心点，通过此点垂直弧形竖龙骨为横龙骨安装位置；现场测量放线时，无需定位圆心位置，仅通过A、Lx、Hy等点的确定即可确定幕墙横龙骨位置。4.0.3弧形玻璃与竖龙骨、横梁、扣盖的加工制作可参照此法进行拉弯加工，与现场测量放线保持一致性。5工艺流程及操作要点5.1工艺流程现场基层验收处理一计算机模拟设计定位一测量放线一预埋件处理一连接角码安装一竖向龙骨制作安装一横梁制作安装一结构玻璃板块制作安装一注结构胶（隐框）一弧形玻璃装配安装一打耐候密封胶一清洁检查一竣工验收。5.2操作要点5.2.1计算机模拟定位。根据幕墙施工图以及现场实测尺寸，建立CAD模型，确定各构件的位置及定位参数。5.2.2现场测量放线。根据计算机模拟定位结果，将计算机定位点转为现场定位具体步骤如下：1拉测弦长线A-B,弦高线C-D；2以D点为基准点，沿DB方向实测X7,沿DC方向实测Y7；3再以实测点X7、Y7为基点分别拉平行线；两虚线交点即为点D7；40D7连线与X轴的交点为E7点，CE7距离为L7，可通过CAD在计算机上量出，现场根据D7、E7两点可确定幕墙立柱中心轴线。5同理，依次确定立柱安装定位点Dn(Xn,Yn)，En(Ln，0)，从而确定各立柱定位轴线。5.2.3预埋件处理。构件安装前应将...
