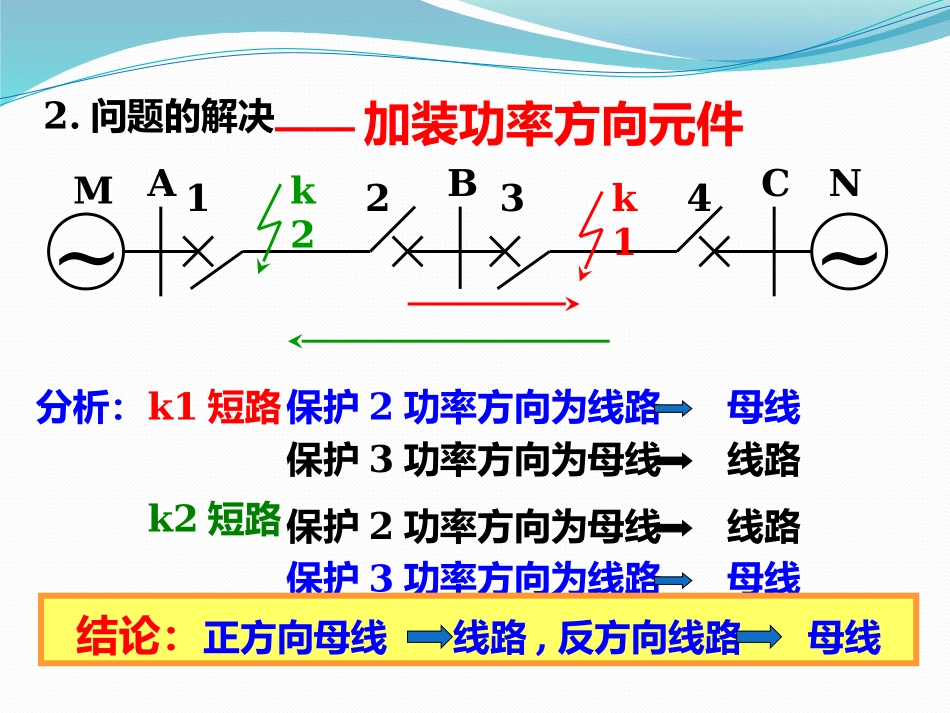

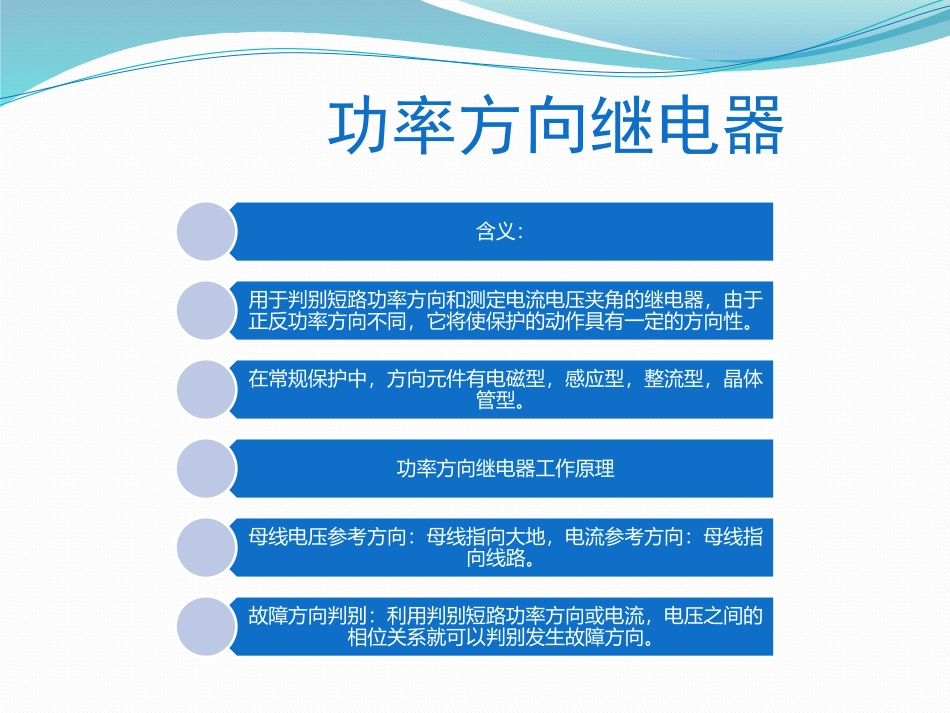

功率方向继电器含义：用于判别短路功率方向和测定电流电压夹角的继电器，由于正反功率方向不同，它将使保护的动作具有一定的方向性。在常规保护中，方向元件有电磁型，感应型，整流型，晶体管型。功率方向继电器工作原理母线电压参考方向：母线指向大地，电流参考方向：母线指向线路。故障方向判别：利用判别短路功率方向或电流，电压之间的相位关系就可以判别发生故障方向。第一节方向电流保护工作原理只研究保护2和3的过电流保护（Ⅲ段）：1.问题的提出~1AB2~C34MNk1k1：要求t3t2k2问题：背后故障时，电流保护可能误动。矛盾——加装功率方向元件2.问题的解决分析：k1短路~1AB2~C34MNk1k2保护2功率方向为线路母线保护3功率方向为母线线路k2短路保护2功率方向为母线线路保护3功率方向为线路母线结论：正方向母线线路,反方向线路母线3.工作原理电流元件+方向元件方向电流保护判断短路故障是否为正方向分组：保护1、3、5一组t1>t3>t5保护2、4、6一组t6>t4>t2结论：位于同一母线两侧的保护，时限大的一侧可不装设方向元件。判断线路是否发生短路故障方向电流保护功率方向继电器KW一、工作原理两种幅值比较原理（比幅原理）相位比较原理（比相原理）便于实现便于分析原理1.相位比较原理正方向电流为母线线路电压为母线高于大地KW的实质判别母线电压和流入线路电流间相位角是否在-90°~90°之间动作条件:90arg90KKUI2.幅值比较原理UIKACDKUUUKUKI令UIKBCDKUUUKUKI令——动作量——制动量动作条件UIKUIKKKKUKIKUKIABUU方向继电器1.结构与标准1，额定电流：5A或1A。2，额定电压：100V。3，额定频率：50Hz。4，继电器的灵敏角：LG-11型，-30°或-45°，LG-12型+70°；灵敏角的误差±5°。2.动作区和最大灵敏角-90°-α≤θ≤90°+αKUα90°+α最大灵敏线-90°-α
