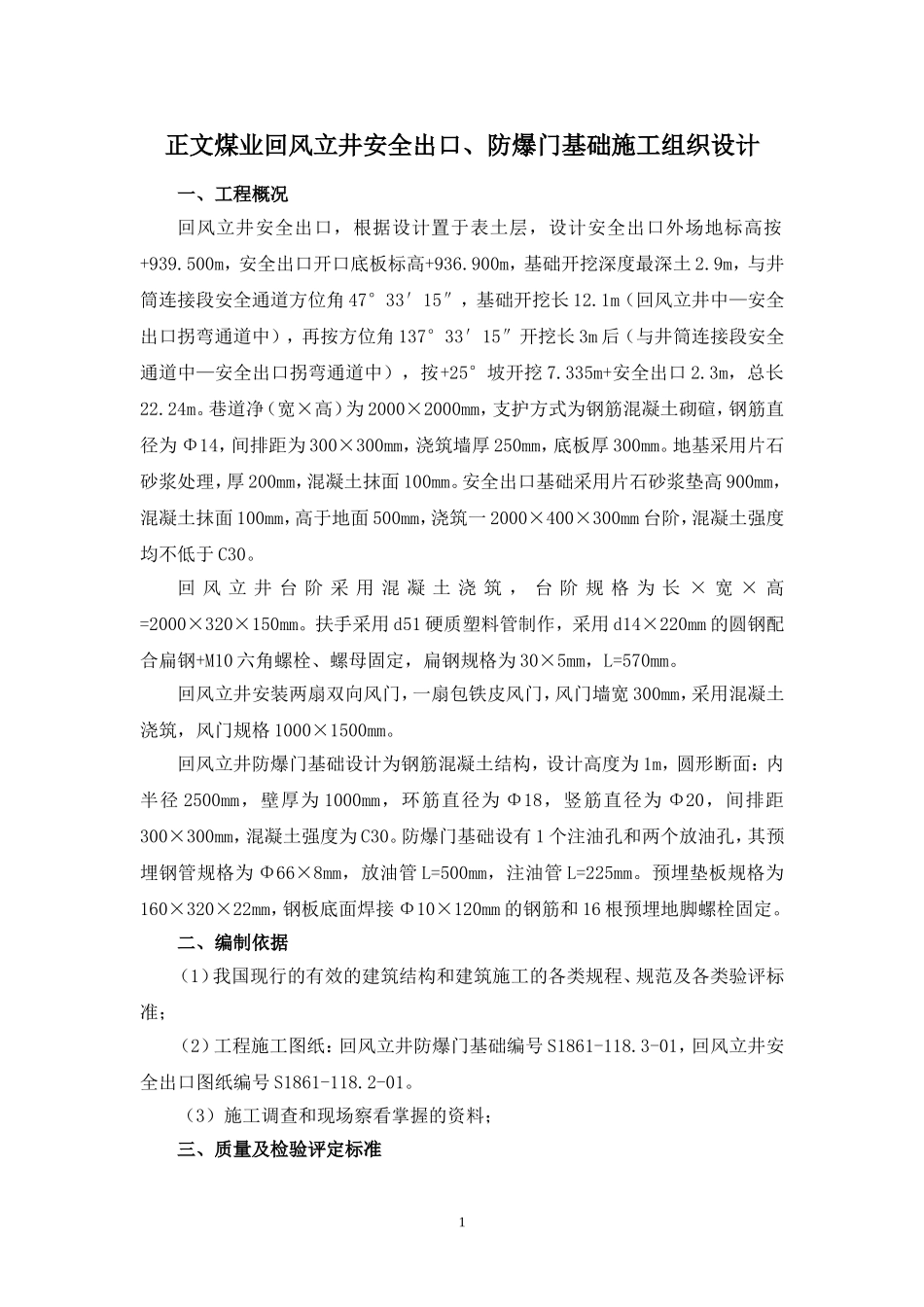

1正文煤业回风立井安全出口、防爆门基础施工组织设计一、工程概况回风立井安全出口，根据设计置于表土层，设计安全出口外场地标高按+939.500m，安全出口开口底板标高+936.900m，基础开挖深度最深土2.9m，与井筒连接段安全通道方位角47°33′15″，基础开挖长12.1m（回风立井中—安全出口拐弯通道中），再按方位角137°33′15″开挖长3m后（与井筒连接段安全通道中—安全出口拐弯通道中），按+25°坡开挖7.335m+安全出口2.3m，总长22.24m。巷道净（宽×高）为2000×2000mm，支护方式为钢筋混凝土砌碹，钢筋直径为Φ14，间排距为300×300mm，浇筑墙厚250mm，底板厚300mm。地基采用片石砂浆处理，厚200mm，混凝土抹面100mm。安全出口基础采用片石砂浆垫高900mm，混凝土抹面100mm，高于地面500mm，浇筑一2000×400×300mm台阶，混凝土强度均不低于C30。回风立井台阶采用混凝土浇筑，台阶规格为长×宽×高=2000×320×150mm。扶手采用d51硬质塑料管制作，采用d14×220mm的圆钢配合扁钢+M10六角螺栓、螺母固定，扁钢规格为30×5mm，L=570mm。回风立井安装两扇双向风门，一扇包铁皮风门，风门墙宽300mm，采用混凝土浇筑，风门规格1000×1500mm。回风立井防爆门基础设计为钢筋混凝土结构，设计高度为1m，圆形断面：内半径2500mm，壁厚为1000mm，环筋直径为Φ18，竖筋直径为Φ20，间排距300×300mm，混凝土强度为C30。防爆门基础设有1个注油孔和两个放油孔，其预埋钢管规格为Φ66×8mm，放油管L=500mm，注油管L=225mm。预埋垫板规格为160×320×22mm，钢板底面焊接Φ10×120mm的钢筋和16根预埋地脚螺栓固定。二、编制依据（1）我国现行的有效的建筑结构和建筑施工的各类规程、规范及各类验评标准；（2）工程施工图纸：回风立井防爆门基础编号S1861-118.3-01，回风立井安全出口图纸编号S1861-118.2-01。（3）施工调查和现场察看掌握的资料；三、质量及检验评定标准2A本工程应达到合格标准B有关质量检验评定如下：1、建筑工程施工质量验收统一标准（GB50300—2001）2、建筑机械使用安全技术规程（JGJ33—86）3、混凝土及预制混凝土构件控制规程（CECS40—92）4、建筑施工安全检查标准（JGJ59—99）2000---025、混凝土质量控制标准（GB50164—92）6、混凝土强度检验评定标准（GBJ107—87）C国家及有关施工验收规范：1、工程测量规范（GBJ50026---93）2、施工现场临时用电技术规范（JGJ46—88）3、建筑工程施工现场供用电安全规范（GB50194—93）4、砌筑工程施工及验收规范（GB50203—9）5、普通混凝土用碎石或卵石质量标准及检验方法（JGJ-53--92）6、普通混凝土用砂质量标准及检验方法（JGJ52—92）7、砌体工程施工质量验收标准（GB50203—2002）8、混凝土结构工程施工质量验收规范（GB50204—2002）9、建筑装饰装修工程施工质量验收规范（50210---2001）10、建筑地面工程施工质量验收规范（GB50209—2002）四、施工工艺1、施工部署1.1准备本工程所需的规范、标准、图集等技术资料并确定是否有效。1.2项目部技术负责人组织有关人员进行测量控制点的交接，并根据测量方案进行控制线、控制点的测量，复核工作。1.3做好临时水、电、道路的准备。1.4按照施工组织设计中的现场总平面布置进行施工现场平面规划，做好现场道路及临时设施的布置。1.5了解现场地形、道路、供电、供水状况，做好有关的移交工作；1.6生产设施的布置能满足施工生产的要求，施工机械设备的功率、数量能充分保证施工进度的要求；1.7坚持做到道路通畅，材料堆放整齐，满足施工现场忙而不乱，文明卫生的3要求；1.8材料设备等由现有施工场地进行水平运输。由于场地狭窄施工材料分二次倒运。2、施工现场准备2.1、施工机械及主要劳动力进场后主要工作是清理现场、接通水电、平整场地、土方开挖等工作。尽快形成规模作业能力，设备和主要材料运到施工现场的原则是根据工程进度需要和甲方要求，分期分批进入现场，并根据现场的实际情况随时调整加强。2.2、施工道路应通畅，能保证大型施工机械进出场。2.3、库房、材料堆放及加工场地已准备。2.4、根据甲方指定电源水源，引入施工现场，供水管道采用埋地形式布置，电缆按要求进行架空...
