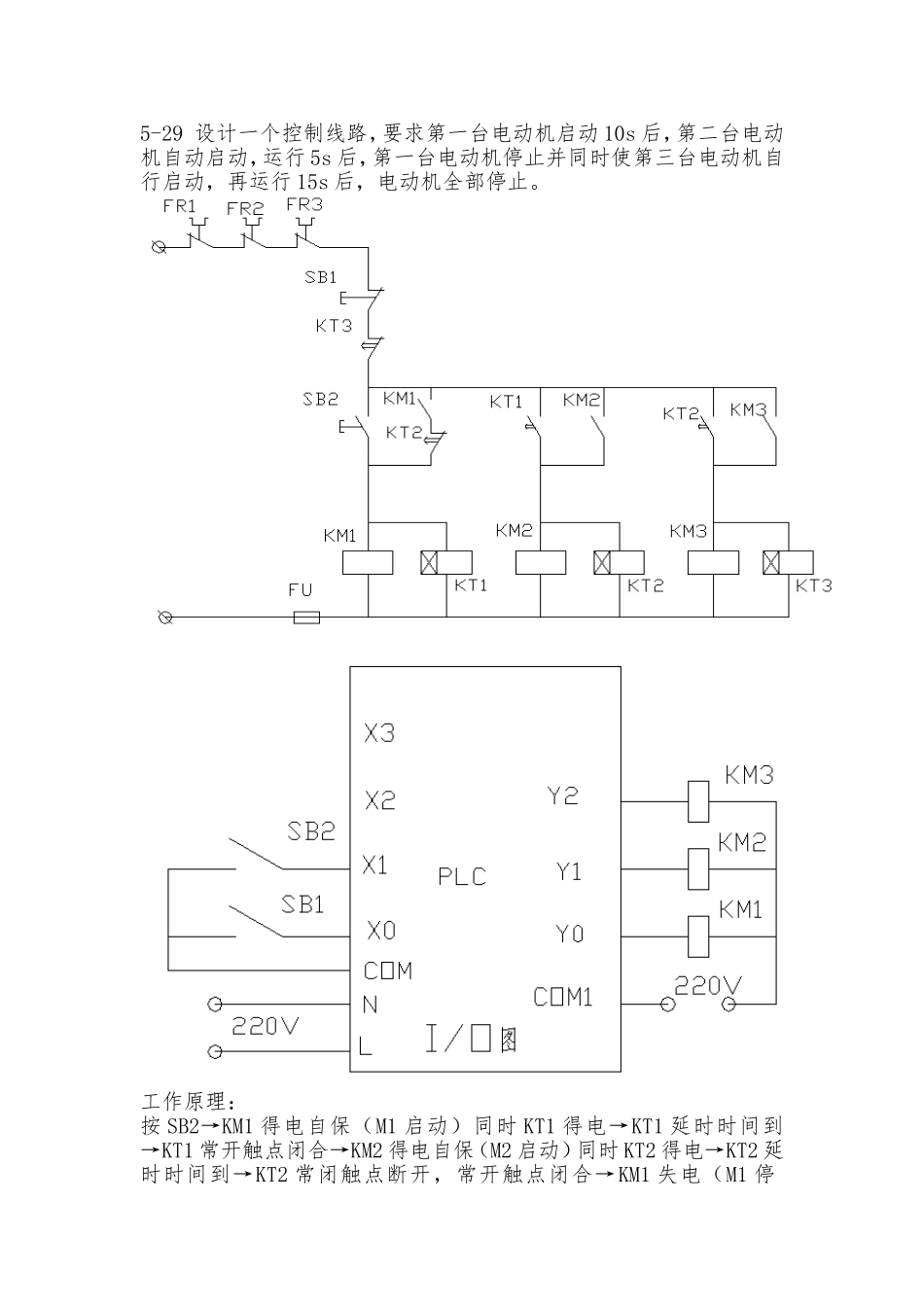

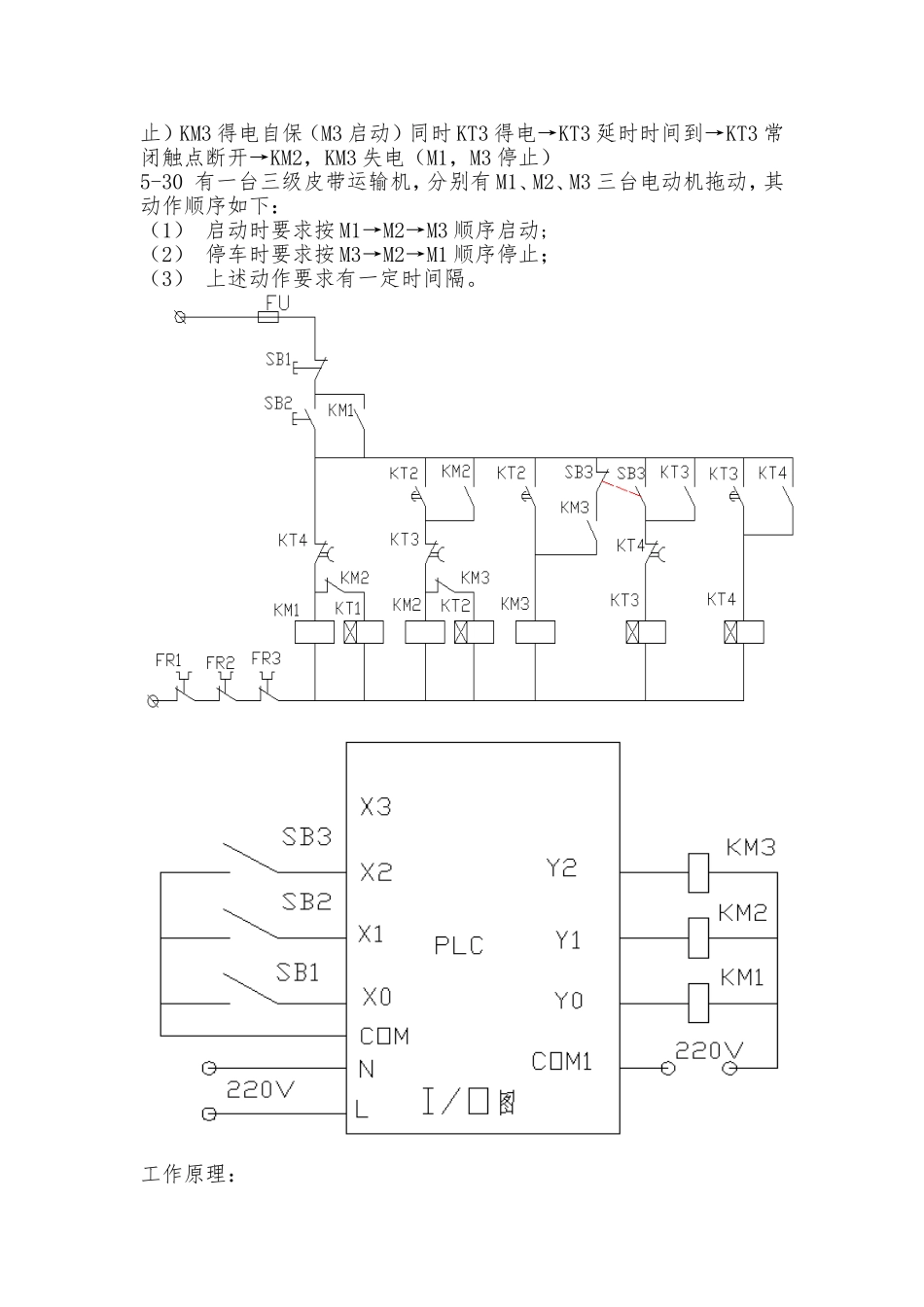

5-29设计一个控制线路，要求第一台电动机启动10s后，第二台电动机自动启动，运行5s后，第一台电动机停止并同时使第三台电动机自行启动，再运行15s后，电动机全部停止。工作原理：按SB2→KM1得电自保（M1启动）同时KT1得电→KT1延时时间到→KT1常开触点闭合→KM2得电自保（M2启动）同时KT2得电→KT2延时时间到→KT2常闭触点断开，常开触点闭合→KM1失电（M1停止）KM3得电自保（M3启动）同时KT3得电→KT3延时时间到→KT3常闭触点断开→KM2，KM3失电（M1，M3停止）5-30有一台三级皮带运输机，分别有M1、M2、M3三台电动机拖动，其动作顺序如下：（1）启动时要求按M1→M2→M3顺序启动;（2）停车时要求按M3→M2→M1顺序停止；（3）上述动作要求有一定时间隔。工作原理：启动：按SB2→KM1得电自保（M1启动）同时KT1得电→KT1延时时间到→KM2得电自保（M2启动）同时KT2得电→KT2延时时间到→KM3得电自保（M3启动）停止：按SB3→KM3失电（M3停止）同时KT3得电自保→KT3延时时间到→KM2失电（M2停止）同时KT4得电→KT4延时时间到→KM1失电（M1停止）5-31为两台异步电动机设计一个控制线路，要求如下：（1）两台电动机互不影响地独立操作；（2）能同时控制两台电动机的启动和停止；（3）当一台电动机发生过载时，两台电动机均停止。工作原理：启动：SB2→KM1得电自保(M1启动)；SB4→KM2得电自保（M2启动）。SB6→KA得电→KM1，KM2得电自保（同时M1，M2启动）停止：SB1总停止开关；SB3为M1停止开关；SB5为M2停止开关。5-32现有一双速电动机，试按下述要求设计控制前路：（1）分别用两个按钮操作电动机的高速启动和低速启动，用一个总停按钮操作电动机的停止；（2）启动高速时，应先接成低速，然后经延时后再转换接到高速；（3）应有短路保护与过载保护。工作原理：低速启动：按SB2→KM1得电自保高速启动：按SB3→KA得电自保，同时KT得电→KM1得电自保（低速启动）→KT延时时间到→KM1失电，KM2，KM3得电自保（低速停止，高速启动）停止：SB1为总停开关;SB4为低速停止开关；SB5为高速停止开关。5-33设计一个小车运行的控制线路。小车由异步电动机拖动，其动作程序如下：（1）小车原位开始前进，到终点后自动停止;（2）在终端停留2min后自动停止；（3）要求在前进或后退途中的任意位置都能停止或启动。工作原理:按SB1→KM1得电自保(正转)SQ2闭合→到终点碰到SQ1→KM1失电，同时KT得电→KT延时时间到→电源断开;SB3→KM2得电自保（反转）→返回原位SQ2断开→KM2失电5-34某机床主轴电动机M1，要求M1：（1）进行可逆运行；（2）可正向点动、两处启动、停止；（3）可进行反接制动；（4）有短路和过载保护。工作原理：点动开关：SQ6两处启动：按SB2(或SB3)→KM1得电自保反接制动：按SB4（或SB5）→KM1失电，同时KM2得电自保（反转）KT得电→KT延时时间到→KM2失电5-35有两台电动机M1、M2，要求：（1）按下控制按钮SB1电动机正转，经过10s后电动机自动停止，再经过15s后电动机自动反转；（2）M1、M2能同时或分别停止；（3）控制电路应有短路、过载和零压保护环节。工作原理：启动：按SB1→KM1，KM2得电自保（M1,M2正转）同时KT1得电→KT1延时时间到→KM1，KM2失电（M1，M2停止）同时KT2得电→KT2延时时间到→KM3，KM4得电自保（M1,M2反转）停止：SB0为总停开关；SB2为M1电机正转停止开关；SB3为M2电机正转停止开关；SB4为M1反转停止开关；SB5为M2反转停止开关
