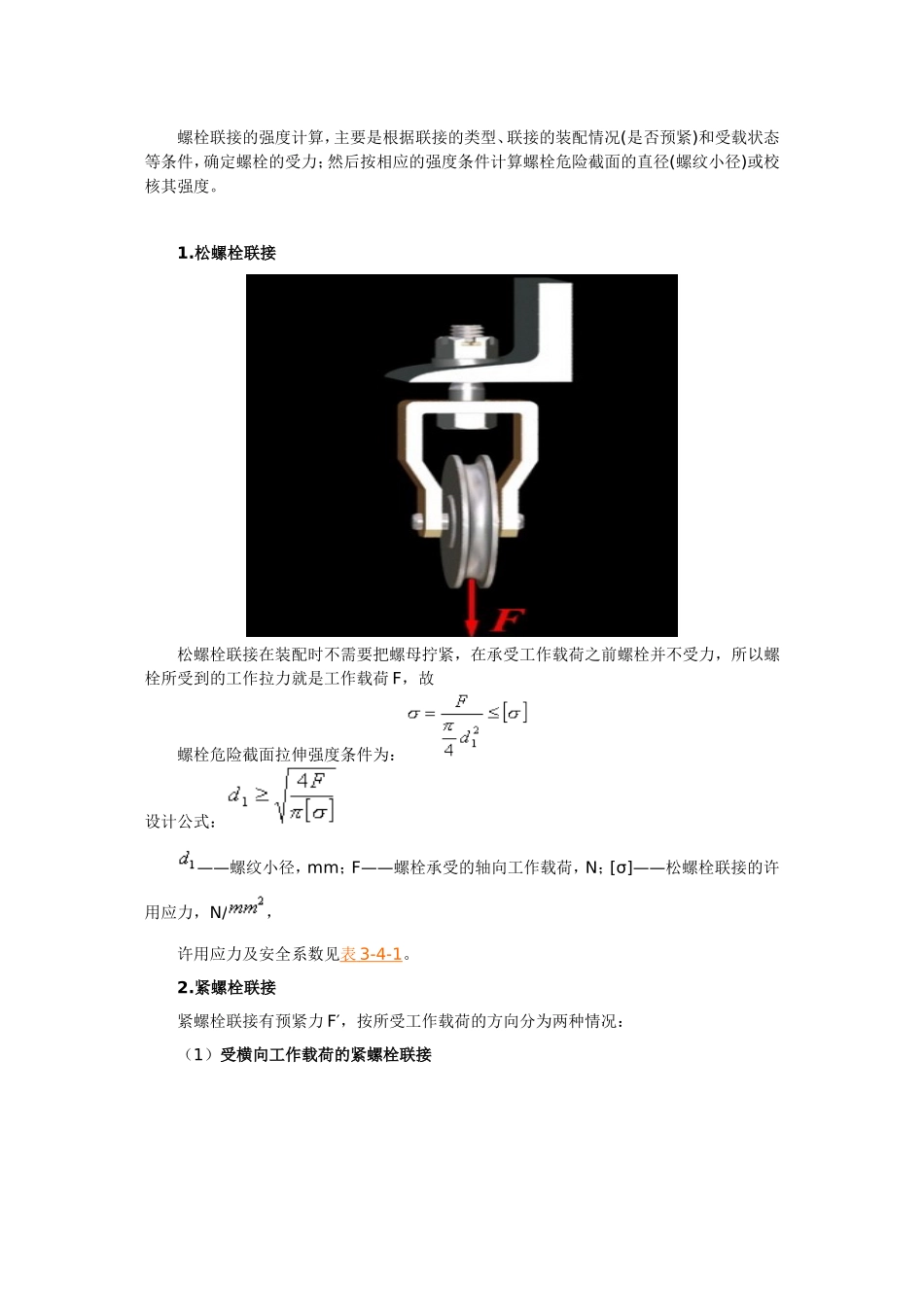

螺栓强度计算_第1页
1/4
螺栓强度计算_第2页
2/4

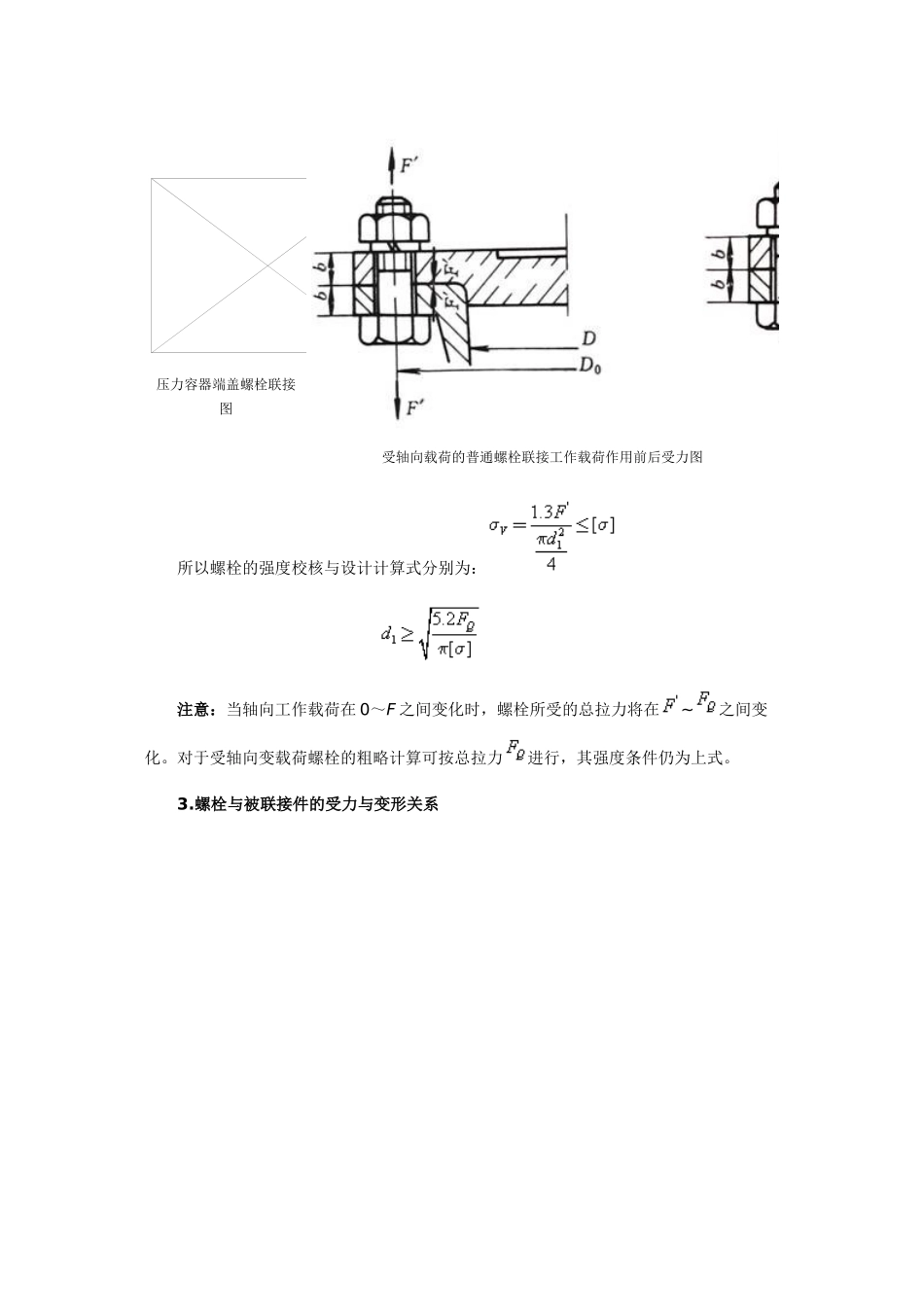

螺栓强度计算_第3页
3/4
螺栓联接的强度计算,主要是根据联接的类型、联接的装配情况(是否预紧)和受载状态等条件,确定螺栓的受力;然后按相应的强度条件计算螺栓危险截面的直径(螺纹小径)或校核其强度。3.4.1普通螺栓联接的强度计算1.松螺栓联接松螺栓联接在装配时不需要把螺母拧紧,在承受工作载荷之前螺栓并不受力,所以螺栓所受到的工作拉力就是工作载荷F,故螺栓危险截面拉伸强度条件为:设计公式:——螺纹小径,mm;F——螺栓承受的轴向工作载荷,N;[σ]——松螺栓联接的许用应力,N/,许用应力及安全系数见表3-4-1。2.紧螺栓联接紧螺栓联接有预紧力F′,按所受工作载荷的方向分为两种情况:(1)受横向工作载荷的紧螺栓联接普通螺栓联接铰制孔用螺栓(a)普通螺栓联接:左图为通螺栓联接,被联接件承受垂直于轴线的横向载荷。因螺栓杆与螺栓孔间有间隙,故螺纹不直接承受横向载荷,而是预先拧紧螺栓,使被联接零件表面间产生压力,从而使被联接件接合面间产生的摩擦力来承受横向载荷。如摩擦力之总和大于或等于横向载荷,被联接件间不会相互滑移,故可达到联接的目的。(b)铰制孔用螺栓:承受横向载荷时,不仅可采用普通螺栓联接,也可采用铰制孔用螺栓联接。此时,螺栓孔为铰制孔,与螺栓杆(直径处)之间为过渡配合,螺栓杆直接承受剪切,如上图所示。在受横向载荷的铰制孔螺栓联接中,载荷是靠螺杆的剪切以及螺杆和被联接件间的挤压来传递的。这种联接的失效形式有两种:①螺杆受剪面的塑性变形或剪断;②螺杆与被联接件中较弱者的挤压面被压溃。故需同时验算其挤压强度和剪切强度条件:剪切强度条件:挤压强度条件:(2)受轴向工作载荷的紧螺栓联接现实生活中,螺栓所受外载荷与螺栓轴线平行的情况很多,如左图所示的汽缸盖螺栓联接,即为承受轴向外载荷的联接。右图其受力分析图,在工作载荷作用前,螺栓只受预紧力,接合面受压力;工作时,在轴向工作载荷作用下,接合面有分离趋势,该处压力由减为,称为残余预紧力,同时也作用于螺栓,因此,螺栓所受总拉力应为轴向工作载荷与残余预紧力之和,即:=+.压力容器端盖螺栓联接图受轴向载荷的普通螺栓联接工作载荷作用前后受力图所以螺栓的强度校核与设计计算式分别为:注意:当轴向工作载荷在0~F之间变化时,螺栓所受的总拉力将在~之间变化。对于受轴向变载荷螺栓的粗略计算可按总拉力进行,其强度条件仍为上式。3.螺栓与被联接件的受力与变形关系
