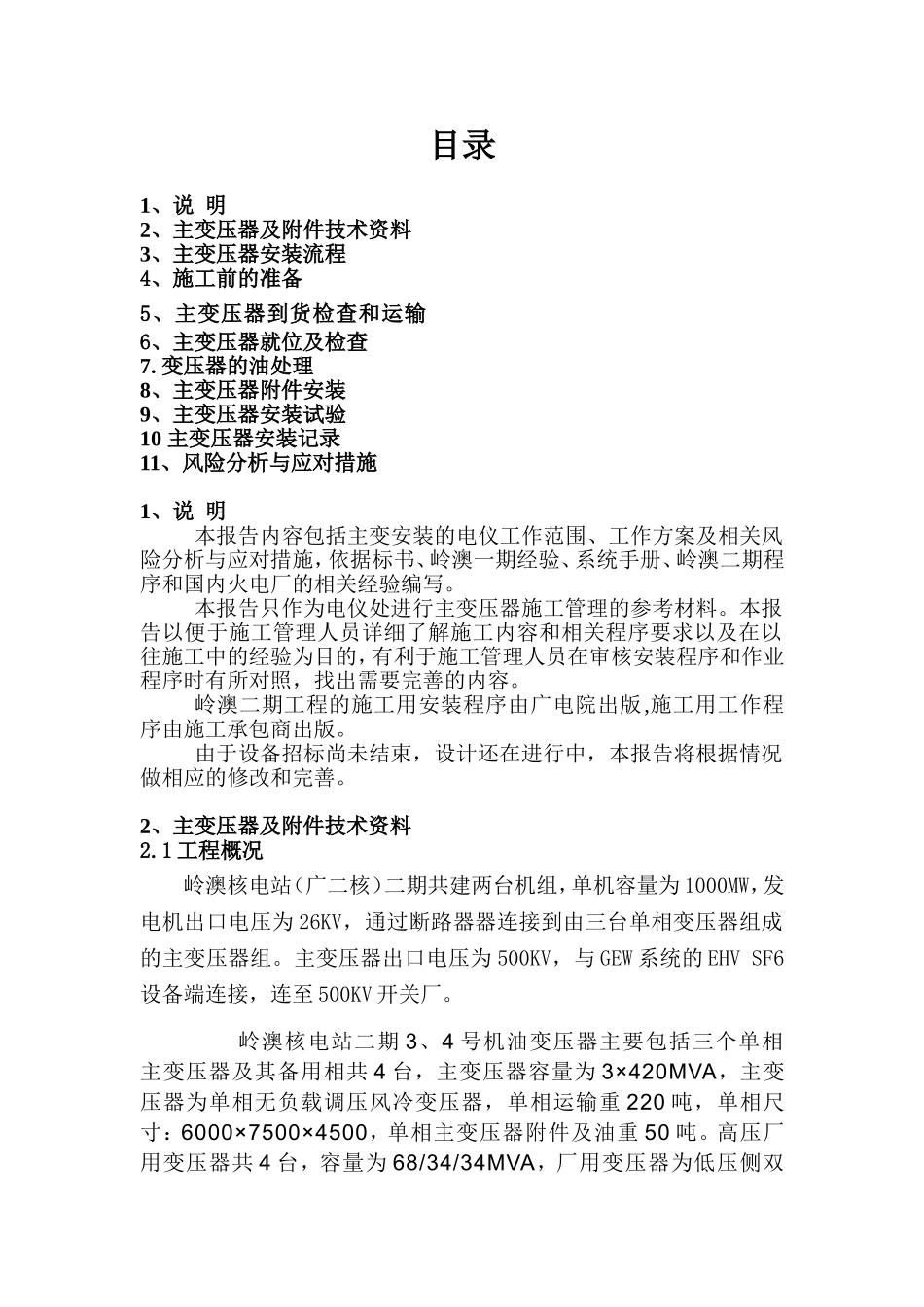

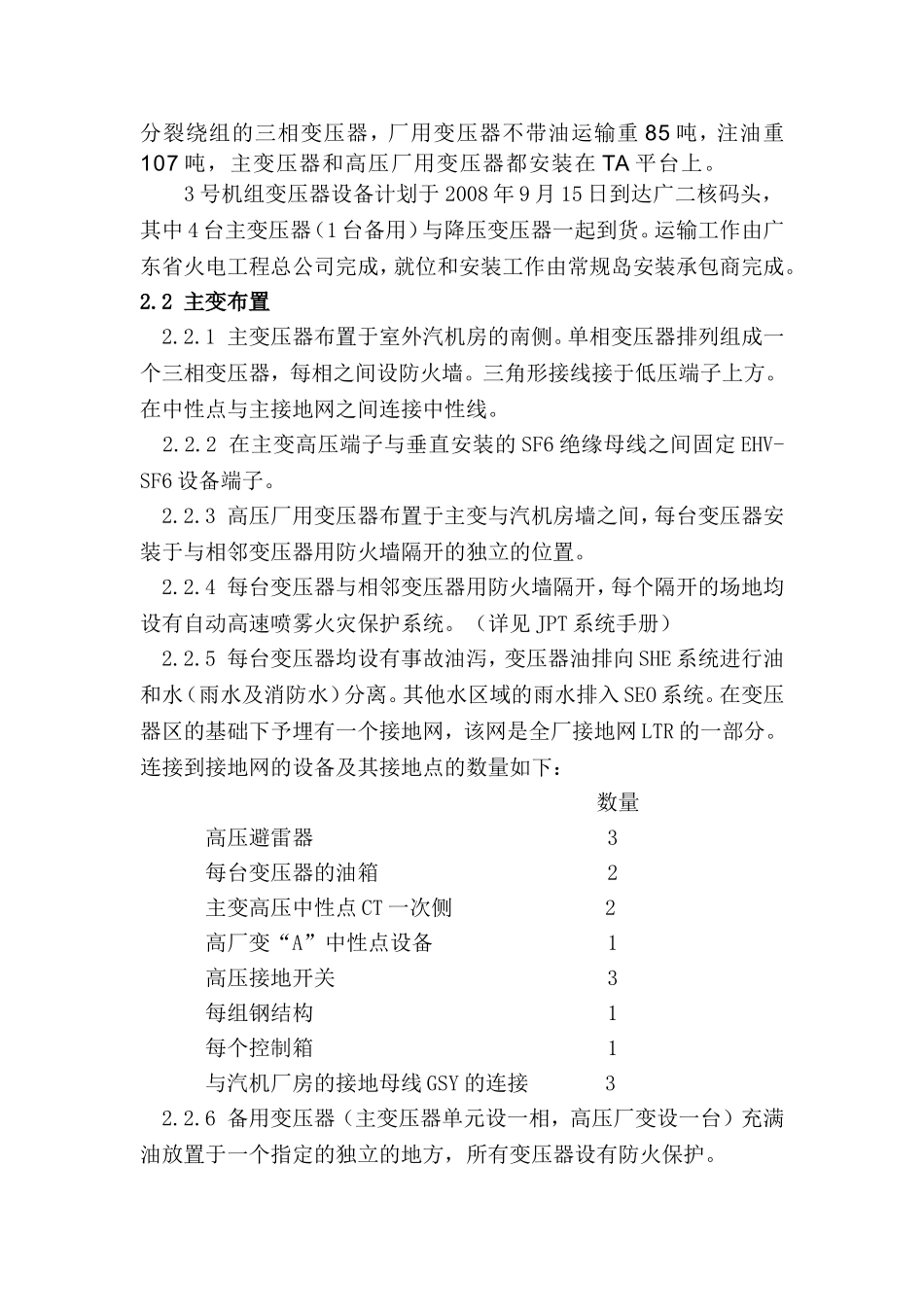

目录1、说明2、主变压器及附件技术资料3、主变压器安装流程4、施工前的准备5、主变压器到货检查和运输6、主变压器就位及检查7.变压器的油处理8、主变压器附件安装9、主变压器安装试验10主变压器安装记录11、风险分析与应对措施1、说明本报告内容包括主变安装的电仪工作范围、工作方案及相关风险分析与应对措施，依据标书、岭澳一期经验、系统手册、岭澳二期程序和国内火电厂的相关经验编写。本报告只作为电仪处进行主变压器施工管理的参考材料。本报告以便于施工管理人员详细了解施工内容和相关程序要求以及在以往施工中的经验为目的，有利于施工管理人员在审核安装程序和作业程序时有所对照，找出需要完善的内容。岭澳二期工程的施工用安装程序由广电院出版,施工用工作程序由施工承包商出版。由于设备招标尚未结束，设计还在进行中，本报告将根据情况做相应的修改和完善。2、主变压器及附件技术资料2.1工程概况岭澳核电站（广二核）二期共建两台机组，单机容量为1000MW，发电机出口电压为26KV，通过断路器器连接到由三台单相变压器组成的主变压器组。主变压器出口电压为500KV，与GEW系统的EHVSF6设备端连接，连至500KV开关厂。岭澳核电站二期3、4号机油变压器主要包括三个单相主变压器及其备用相共4台，主变压器容量为3×420MVA，主变压器为单相无负载调压风冷变压器，单相运输重220吨，单相尺寸：6000×7500×4500，单相主变压器附件及油重50吨。高压厂用变压器共4台，容量为68/34/34MVA，厂用变压器为低压侧双分裂绕组的三相变压器，厂用变压器不带油运输重85吨，注油重107吨，主变压器和高压厂用变压器都安装在TA平台上。3号机组变压器设备计划于2008年9月15日到达广二核码头，其中4台主变压器（1台备用）与降压变压器一起到货。运输工作由广东省火电工程总公司完成，就位和安装工作由常规岛安装承包商完成。2.2主变布置2.2.1主变压器布置于室外汽机房的南侧。单相变压器排列组成一个三相变压器，每相之间设防火墙。三角形接线接于低压端子上方。在中性点与主接地网之间连接中性线。2.2.2在主变高压端子与垂直安装的SF6绝缘母线之间固定EHV-SF6设备端子。2.2.3高压厂用变压器布置于主变与汽机房墙之间，每台变压器安装于与相邻变压器用防火墙隔开的独立的位置。2.2.4每台变压器与相邻变压器用防火墙隔开，每个隔开的场地均设有自动高速喷雾火灾保护系统。（详见JPT系统手册）2.2.5每台变压器均设有事故油泻，变压器油排向SHE系统进行油和水（雨水及消防水）分离。其他水区域的雨水排入SEO系统。在变压器区的基础下予埋有一个接地网，该网是全厂接地网LTR的一部分。连接到接地网的设备及其接地点的数量如下：数量高压避雷器3每台变压器的油箱2主变高压中性点CT一次侧2高厂变“A”中性点设备1高压接地开关3每组钢结构1每个控制箱1与汽机厂房的接地母线GSY的连接32.2.6备用变压器（主变压器单元设一相，高压厂变设一台）充满油放置于一个指定的独立的地方，所有变压器设有防火保护。2.3主变特性2.3.1概述额定功率MVA3X400电压比KV525/24接线组别YNd11冷却标识ODAF抽头变化范围%+5%-5抽头级差%2.5阻抗%15(以3X400MVA,525KVW为基准)容许误差%5基本冲击耐压（峰值）全波和截波1.2/50us高压KVP1550高压中性点KVP200低压KVP170温升油面℃55绕组平均℃652.3.2运行特性(待设备招标后由厂家资料确定)2.3.3主要特性(待设备招标后由厂家资料确定)2.3.4冷却系统(待设备招标后由厂家资料确定)2.3.5储油箱(待设备招标后由厂家资料确定)2.3.6储油箱呼吸系统类型(待设备招标后由厂家资料确定)2.3.7无载分接开关(待设备招标后由厂家资料确定)2.3.8保护装置(参见GPA系统手册)变压器油温报警变压器瓦斯保护跳闸+报警低压绕组温度报警油箱压力释放跳闸+报警油箱低油位报警OLTC油箱低油位报警交流电源故障报警直流电源故障报警2.3.9超高压中性点套管用于保护电流互感器CT变比准确级额定二次负荷电阻Rbn零序过流1、零差12000/1TPY5Ω零序过流2、零差22000/1TPY5Ω2.4主变设备描述2.4.1铁芯(待设备招标后由厂家资料确定)2.4.2绕组(待设备招标后由厂家资料确定)2.4.3主绝缘结构(待设备招标后由厂家资料确...
