水利工程质量检测员金属结构继续教育考题+答案VIP免费

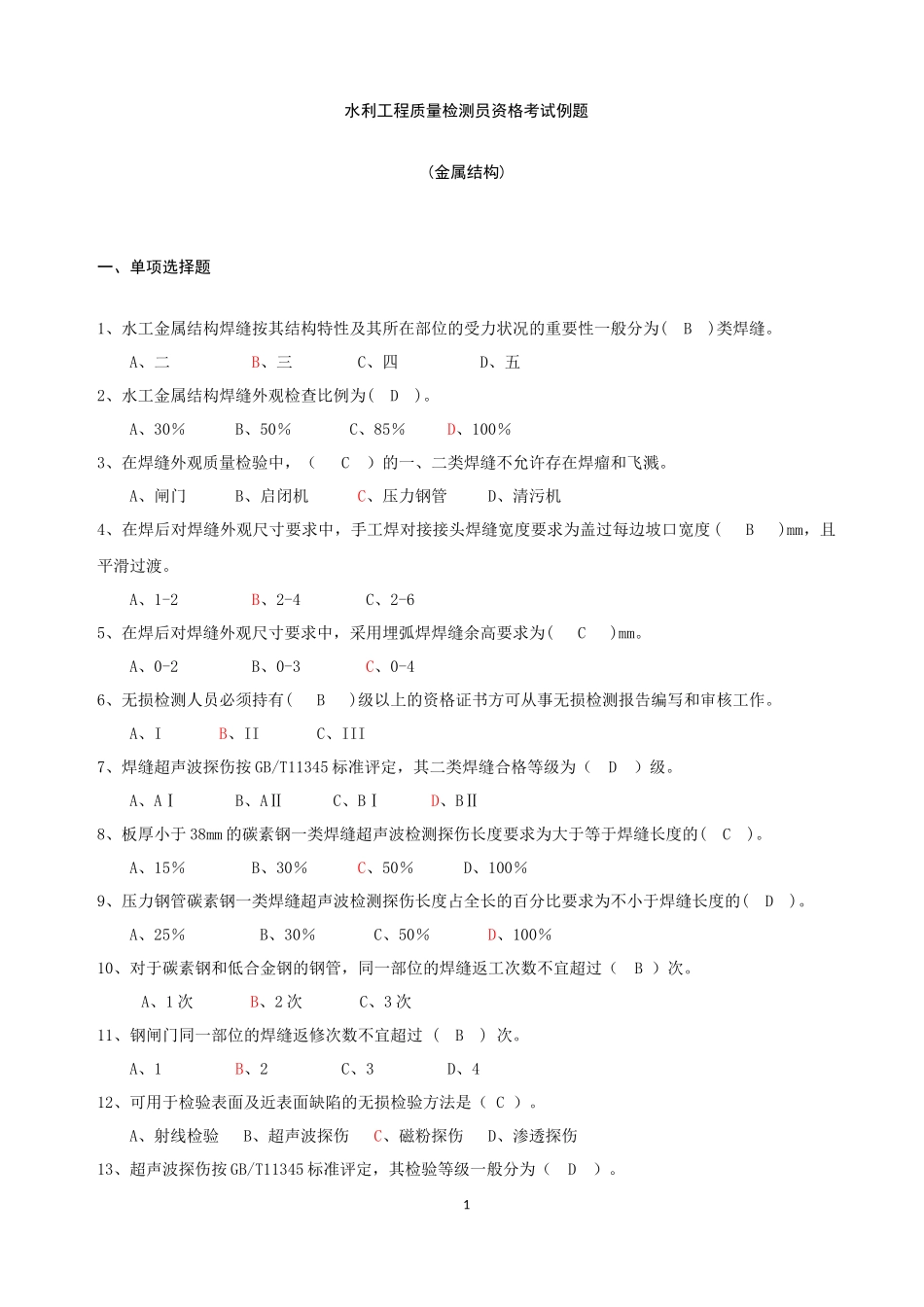

水利工程质量检测员资格考试例题(金属结构)一、单项选择题1、水工金属结构焊缝按其结构特性及其所在部位的受力状况的重要性一般分为(B)类焊缝。A、二B、三C、四D、五2、水工金属结构焊缝外观检查比例为(D)。A、30％B、50％C、85％D、100％3、在焊缝外观质量检验中，（C）的一、二类焊缝不允许存在焊瘤和飞溅。A、闸门B、启闭机C、压力钢管D、清污机4、在焊后对焊缝外观尺寸要求中，手工焊对接接头焊缝宽度要求为盖过每边坡口宽度(B)mm，且平滑过渡。A、1-2B、2-4C、2-65、在焊后对焊缝外观尺寸要求中，采用埋弧焊焊缝余高要求为(C)mm。A、0-2B、0-3C、0-46、无损检测人员必须持有(B)级以上的资格证书方可从事无损检测报告编写和审核工作。A、IB、IIC、III7、焊缝超声波探伤按GB/T11345标准评定，其二类焊缝合格等级为（D）级。A、AⅠB、AⅡC、BⅠD、BⅡ8、板厚小于38mm的碳素钢一类焊缝超声波检测探伤长度要求为大于等于焊缝长度的(C)。A、15％B、30％C、50％D、100％9、压力钢管碳素钢一类焊缝超声波检测探伤长度占全长的百分比要求为不小于焊缝长度的(D)。A、25％B、30％C、50％D、100％10、对于碳素钢和低合金钢的钢管，同一部位的焊缝返工次数不宜超过（B）次。A、1次B、2次C、3次11、钢闸门同一部位的焊缝返修次数不宜超过(B)次。A、1B、2C、3D、412、可用于检验表面及近表面缺陷的无损检验方法是（C）。A、射线检验B、超声波探伤C、磁粉探伤D、渗透探伤13、超声波探伤按GB/T11345标准评定，其检验等级一般分为（D）。1A.Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级B.Ⅰ、Ⅱ、Ⅲ三个等级C.A、B二个等级D.A、B、C三个等级14、对有延迟裂纹倾向的钢材进行无损探伤时，应在焊接完成（B）以后进行。A、12hB、24hC、48hD、72h15、钢闸门、启闭机和压力钢管等基体金属表面的清洁度等级一般宜不低于GB/T8923中规定的（C）级。A、Sa1B、Sa2C、Sa2.5D、Sa316、表面预处理及涂装施工时，基体金属表面温度应不低于大气露点以上（B）。A、-3℃B、3℃C、5℃D、10℃17、主要构件除绣等级(B)GB/T8923中规定的Sa21/2级，使用照片目视对照评定。A、低于B、不低于18、涂料保护之涂层附着力的检查，当涂膜厚度大于120um时，在涂层上划二条夹角为(B)度的切割线，进行检查。A、45B、60C、9019、对涂料保护的涂层厚度检验时，应有(C)以上的干膜局部厚度达到设计厚度。A、75％B、80％C、85％D、90％20、涂料保护涂层厚度检验时，对未达到设计厚度的部位，其最小局部厚度应不低于设计厚度的(B)。A、75％B、85％C、95％21、涂料保护涂层厚度检验规定，对未达到设计厚度的部位，其（B）应不低于设计厚度的85%。A、平均厚度B、最小局部厚度C、实测厚度22、在对涂料涂层厚度进行检验时，对于平整表面，每10m2应至少测量3个(C)。A、涂层厚度B、平均厚度C、局部厚度23、涂料保护之涂膜厚度检查方法中，平整表面每10平方米应不少于(B)个测点。A、2B、3C、5D、1024、对金属涂层厚度进行检验时，当有效面积在1m2以下时，在一个面积为1cm2的基准面上测量(B)点涂层厚度。A、3B、5C、10D、1525、在金属涂层厚度检查中，当有效表面的面积在1m2以上时，用磁性测厚仪在一个面积为1dm2的基准面上布(C)个测点测厚。A、3B、5C、10D、1526、闸门零件根据其受力情况、重要性程度以及工作条件通常分为（D）类。2A、2B、3C、4D、527、在设计水头情况下，闸门在任意1米长止水范围内的漏水量不应不超过（D）L/s。A、1.0B、0.5C、0.3D、0.128、平面闸门在无水或有水压情况下，在全行程启闭过程中畅通、平稳、无卡阻现象，处于工作部位在承受设计水头压力时，通过止水橡皮漏水量不超过（B）L/(s.m)。A、0.05B、0.1C、0.5D、1.029、闸门埋件安装检验时，其构件安装的公差或极限偏差应每(B)米至少测1点。A、0.5B、1.0C、1.5D、2.030、平面闸门埋件安装中，主轨、反轨工作范围内沿长度每(B)米至少测1点中心距来控制。A、0.5B、1.0C、1.5D、2.031、平面闸门门体安装工程止水橡皮顶面平度是通过止水橡皮顶面拉线测量，一般要求在每（D）米测1点。A、2.0B、1.5C、1.0D、0.532、平面闸门门体安装工程止水橡皮顶面平度检测数量控制在每（A）米测1点。A、0.5B...
