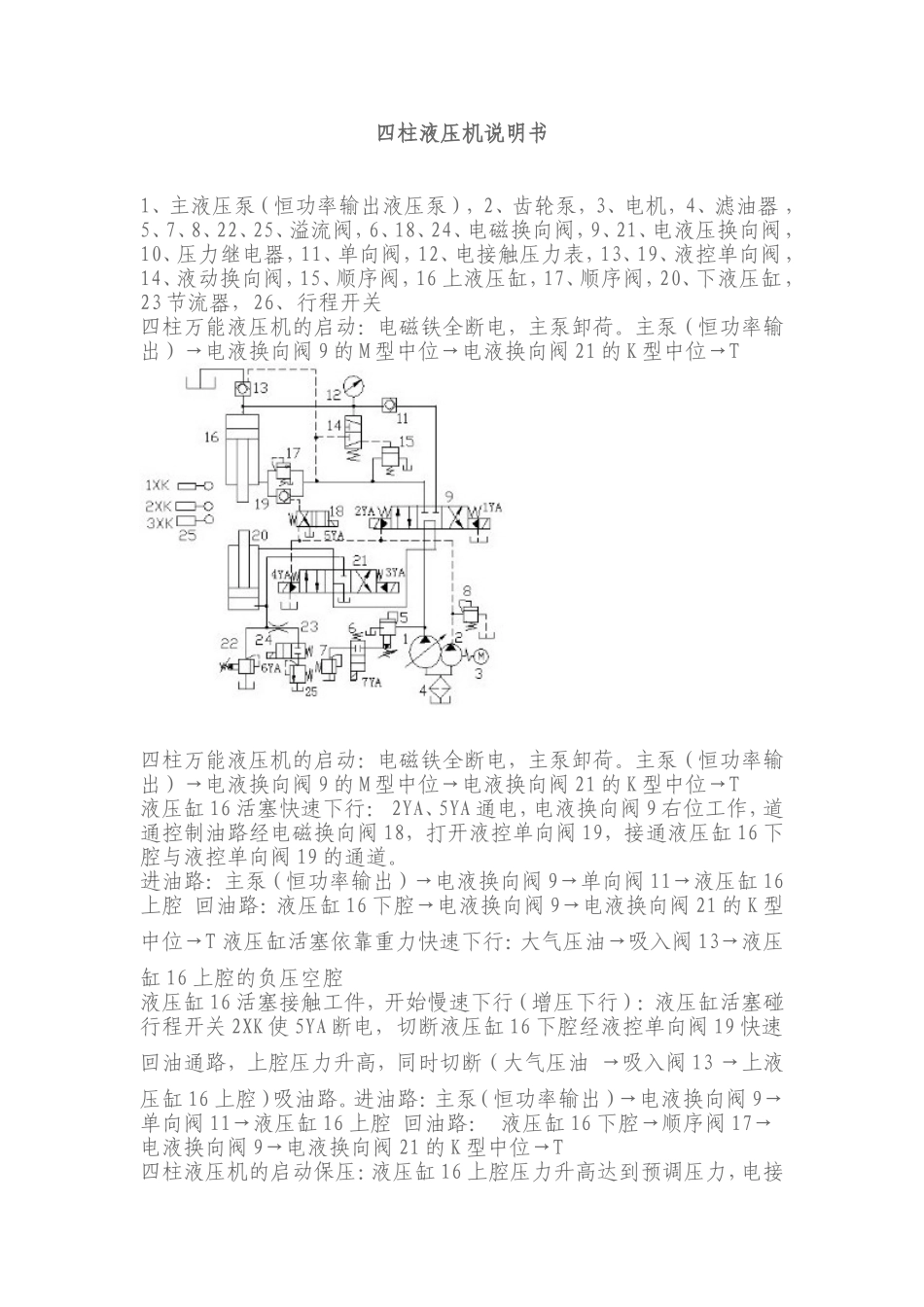

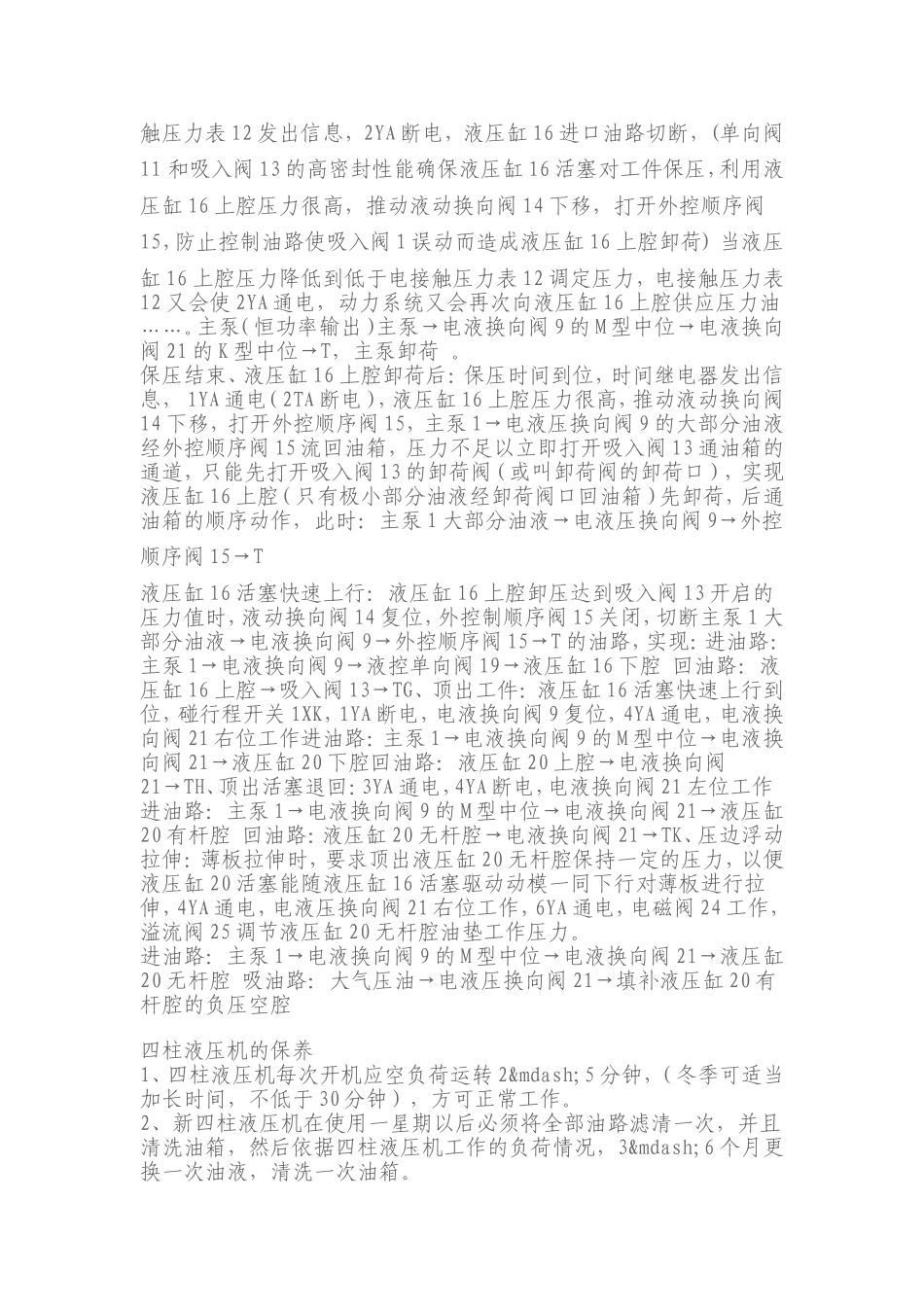

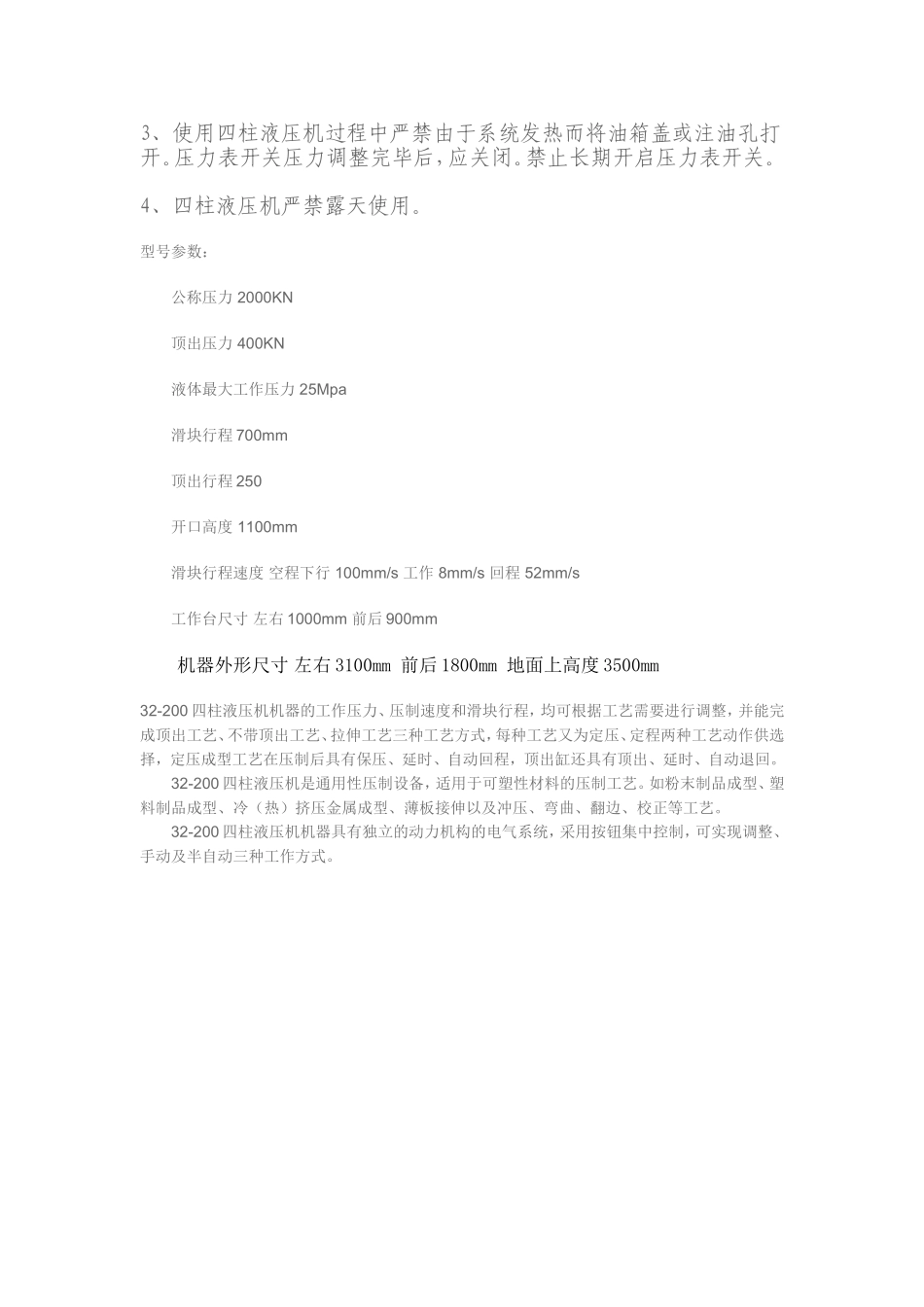

四柱液压机说明书1、主液压泵（恒功率输出液压泵），2、齿轮泵，3、电机，4、滤油器，5、7、8、22、25、溢流阀，6、18、24、电磁换向阀，9、21、电液压换向阀，10、压力继电器，11、单向阀，12、电接触压力表，13、19、液控单向阀，14、液动换向阀，15、顺序阀，16上液压缸，17、顺序阀，20、下液压缸，23节流器，26、行程开关四柱万能液压机的启动：电磁铁全断电，主泵卸荷。主泵（恒功率输出）→电液换向阀9的M型中位→电液换向阀21的K型中位→T四柱万能液压机的启动：电磁铁全断电，主泵卸荷。主泵（恒功率输出）→电液换向阀9的M型中位→电液换向阀21的K型中位→T液压缸16活塞快速下行：2YA、5YA通电，电液换向阀9右位工作，道通控制油路经电磁换向阀18，打开液控单向阀19，接通液压缸16下腔与液控单向阀19的通道。进油路：主泵（恒功率输出）→电液换向阀9→单向阀11→液压缸16上腔回油路：液压缸16下腔→电液换向阀9→电液换向阀21的K型中位→T液压缸活塞依靠重力快速下行：大气压油→吸入阀13→液压缸16上腔的负压空腔液压缸16活塞接触工件，开始慢速下行（增压下行）：液压缸活塞碰行程开关2XK使5YA断电，切断液压缸16下腔经液控单向阀19快速回油通路，上腔压力升高，同时切断（大气压油→吸入阀13→上液压缸16上腔）吸油路。进油路：主泵（恒功率输出）→电液换向阀9→单向阀11→液压缸16上腔回油路：液压缸16下腔→顺序阀17→电液换向阀9→电液换向阀21的K型中位→T四柱液压机的启动保压：液压缸16上腔压力升高达到预调压力，电接触压力表12发出信息，2YA断电，液压缸16进口油路切断，(单向阀11和吸入阀13的高密封性能确保液压缸16活塞对工件保压，利用液压缸16上腔压力很高，推动液动换向阀14下移，打开外控顺序阀15，防止控制油路使吸入阀1误动而造成液压缸16上腔卸荷)当液压缸16上腔压力降低到低于电接触压力表12调定压力，电接触压力表12又会使2YA通电，动力系统又会再次向液压缸16上腔供应压力油……。主泵（恒功率输出）主泵→电液换向阀9的M型中位→电液换向阀21的K型中位→T，主泵卸荷。保压结束、液压缸16上腔卸荷后：保压时间到位，时间继电器发出信息，1YA通电（2TA断电），液压缸16上腔压力很高，推动液动换向阀14下移，打开外控顺序阀15，主泵1→电液压换向阀9的大部分油液经外控顺序阀15流回油箱，压力不足以立即打开吸入阀13通油箱的通道，只能先打开吸入阀13的卸荷阀（或叫卸荷阀的卸荷口），实现液压缸16上腔（只有极小部分油液经卸荷阀口回油箱）先卸荷，后通油箱的顺序动作，此时：主泵1大部分油液→电液压换向阀9→外控顺序阀15→T液压缸16活塞快速上行：液压缸16上腔卸压达到吸入阀13开启的压力值时，液动换向阀14复位，外控制顺序阀15关闭，切断主泵1大部分油液→电液换向阀9→外控顺序阀15→T的油路，实现：进油路：主泵1→电液换向阀9→液控单向阀19→液压缸16下腔回油路：液压缸16上腔→吸入阀13→TG、顶出工件：液压缸16活塞快速上行到位，碰行程开关1XK，1YA断电，电液换向阀9复位，4YA通电，电液换向阀21右位工作进油路：主泵1→电液换向阀9的M型中位→电液换向阀21→液压缸20下腔回油路：液压缸20上腔→电液换向阀21→TH、顶出活塞退回：3YA通电，4YA断电，电液换向阀21左位工作进油路：主泵1→电液换向阀9的M型中位→电液换向阀21→液压缸20有杆腔回油路：液压缸20无杆腔→电液换向阀21→TK、压边浮动拉伸：薄板拉伸时，要求顶出液压缸20无杆腔保持一定的压力，以便液压缸20活塞能随液压缸16活塞驱动动模一同下行对薄板进行拉伸，4YA通电，电液压换向阀21右位工作，6YA通电，电磁阀24工作，溢流阀25调节液压缸20无杆腔油垫工作压力。进油路：主泵1→电液换向阀9的M型中位→电液换向阀21→液压缸20无杆腔吸油路：大气压油→电液压换向阀21→填补液压缸20有杆腔的负压空腔四柱液压机的保养1、四柱液压机每次开机应空负荷运转2—5分钟，（冬季可适当加长时间，不低于30分钟），方可正常工作。2、新四柱液压机在使用一星期以后必须将全部油路滤清一次，并且清洗油箱，然后依据四柱液压机工作的负荷情况，3—6个月更换一次油液，清洗一次油箱。...
