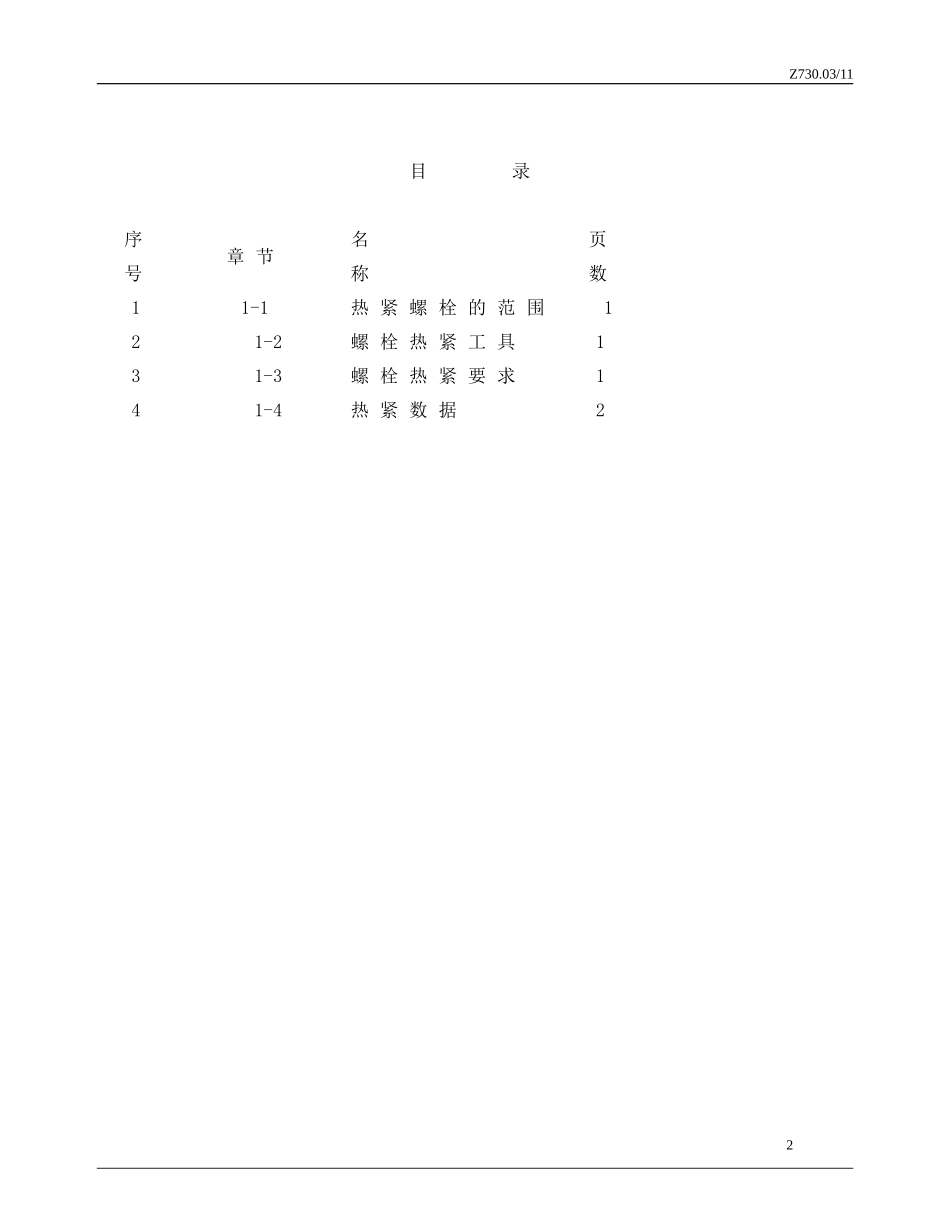

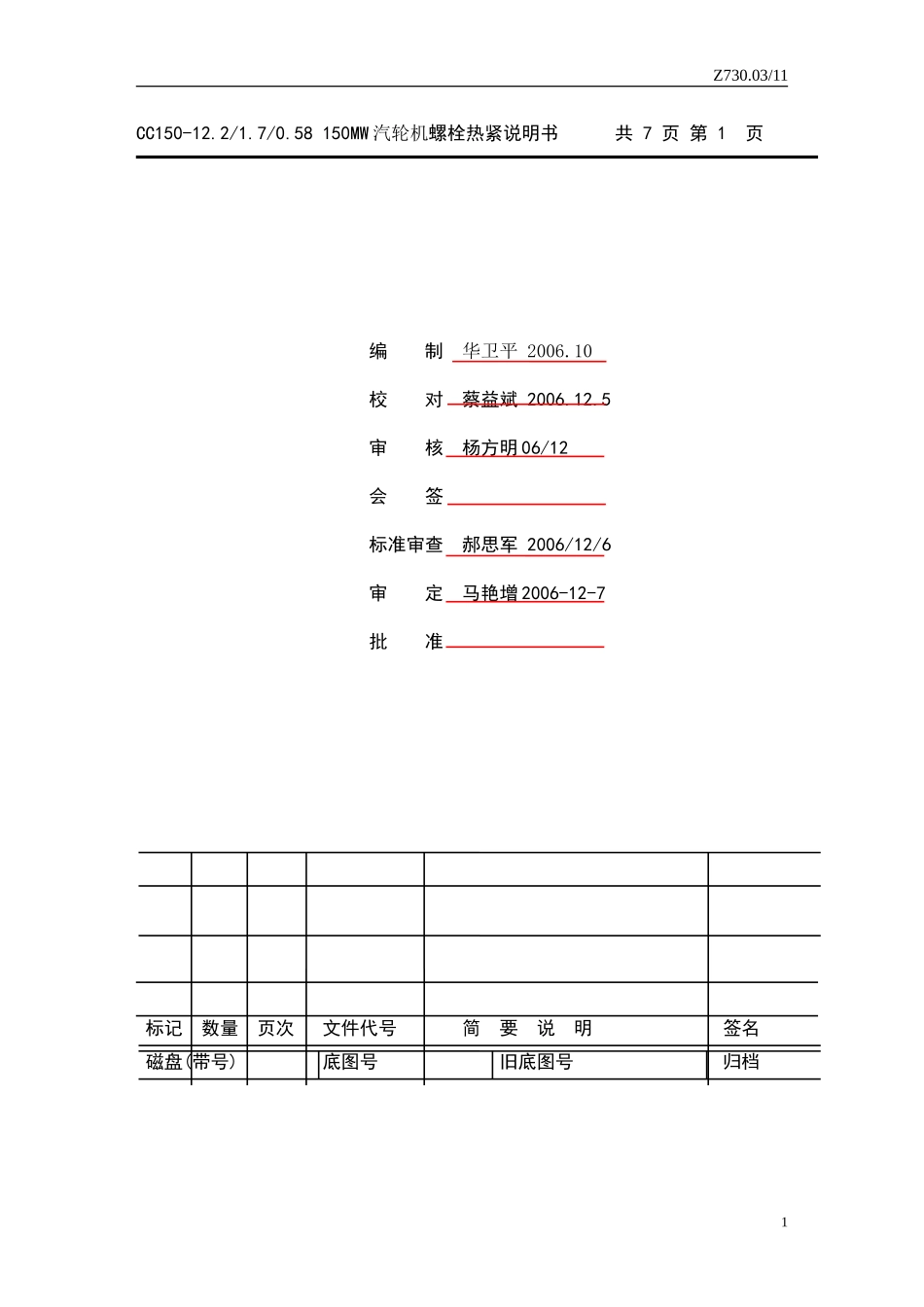

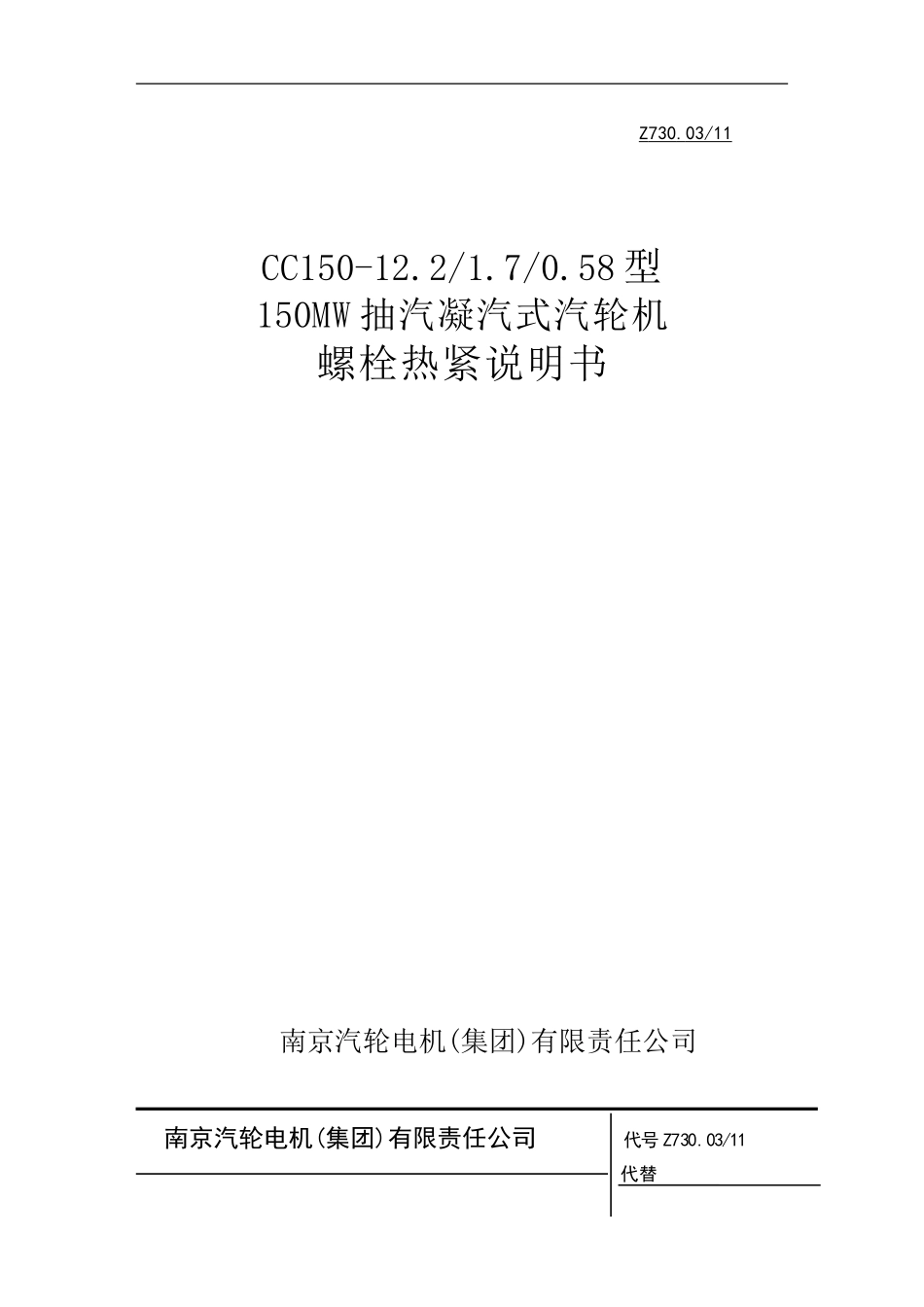

Z730.03/11CC150-12.2/1.7/0.58型150MW抽汽凝汽式汽轮机螺栓热紧说明书南京汽轮电机(集团)有限责任公司南京汽轮电机(集团)有限责任公司代号Z730.03/11代替Z730.03/11CC150-12.2/1.7/0.58150MW汽轮机螺栓热紧说明书共7页第1页编制华卫平2006.10校对蔡益斌2006.12.5审核杨方明06/12会签标准审查郝思军2006/12/6审定马艳增2006-12-7批准标记数量页次文件代号简要说明签名磁盘(带号)底图号旧底图号归档1Z730.03/11目录序号章节名称页数11-1热紧螺栓的范围121-2螺栓热紧工具131-3螺栓热紧要求141-4热紧数据22Z730.03/111-1热紧螺栓的范围1热紧螺栓的范围高中压内、外缸所用的大直径螺栓，应按本说明书要求进行热紧，以确保接合面有足够的预紧力，从而保证机组的密封性。需要热紧的螺栓见下表：螺栓所处位置螺栓直径×长度螺栓形式法兰计算厚度数量（只）高中压外缸M90×4×500栽丝于法兰395（上）+165（下）42高压内缸M100×4×450栽丝于法兰335（上）+165（下）16M76×4×335栽丝于法兰245（上）+135（下）63Z730.03/111-2螺栓热紧工具1螺栓热紧工具螺栓热紧采用汽缸大螺栓电加热装置，可同时加热8只螺栓，加热时间5～15分钟。需加热的大螺栓可由螺母旋转弧长或螺母转角或螺栓绝对伸长来保证螺栓必须的预紧力。汽缸大螺栓电加热装置使用详见随机说明书。4Z730.03/111-3螺栓热紧要求1热紧要求1.1热紧值是根据连续运行20000小时螺栓松弛后仍能满足密封要求确定的。1.2为了确保足够的密封力而不致使螺栓受力过大，汽缸等法兰结合面在自由状态下的张口应予检查，其允许值符合有关图样及技术文件要求。1.3螺栓采用球面垫圈，球面接触不少于70%。1.4对大螺栓提供螺栓伸长值，沿螺栓外径旋转弧长及螺母转角三种数据，电厂可任选一种规定进行热紧。考虑到中分面涂料，各零部件之间的间隙以及法兰等的弹性变形，热紧伸长值，转角，旋转弧长三项数据可比理论值适当增加，增加值最大不超过理论值的20%。预紧前的冷紧力矩为1200～6000Nm，根据螺栓大小等具体情况选用。1.5为避免螺纹咬合，螺栓应仔细清理，螺纹表面应将毛刺清除干净，并涂以石墨粉或二硫化钼等润滑剂，堆积过多的石墨粉应除去。1.6大螺栓最合理的拧紧顺序应是从汽缸中部垂弧值最大处开始，对称地前后拧紧，若采用电加热器同时加热数个螺栓时，也应按一定时间间隔（5～10分钟）依拧紧顺序逐个投入各加热器。5Z730.03/111-4热紧数据1热紧数据（高中压外缸）螺栓直径×长度螺栓材料螺母材料热紧伸长值mm螺母转角度螺母外径mm螺母沿外径旋转弧长mm螺栓加热温度℃预冷紧力矩kgf.m1～15M90×4×50020Cr1Mo1VTiBA25Cr2MoVA0.65270.4ф130.079.819320016～21M90×4×50020Cr1Mo1VTiBA25Cr2MoVA0.65270.4ф130.079.81932006Z730.03/11*螺母外径为螺母最外圆直径6Z730.03/111-4热紧数据1热紧数据（高压内缸）7Z730.03/11螺栓直径×长度螺栓材料螺母材料热紧伸长值mm螺母转角度螺母外径mm螺母沿外径旋转弧长mm螺栓加热温度℃预冷紧力矩kgf.m1～8M100×4×45020Cr1Mo1VTiBA25Cr2Mo1VA0.5862.7ф145.079.31982009～11M76×4×33520Cr1Mo1VTiBA25Cr2MoVA0.37941ф110.039.3187120*螺母外径为螺母最外圆直径7Z730.03/11注：按图中序号由小到大进行冷紧，然后按《螺栓热紧说明书》进行热紧开缸时按相反的顺序松开螺栓。图3-13-1：高压内缸中分面螺栓布置图图3-13-2：低压内缸中分面螺栓布置图注：按箭头所指顺序进行冷紧，冷紧力矩见4.3节。7M76×43000N.mZ730.03/11图3-13-3：高压外缸中分面螺栓布置图注：按图中箭头所指顺序进行冷紧，然后按《螺栓热紧说明书》进行热紧；开缸时按相反的顺序松开螺栓。图3-13-4：低压外缸中分面螺栓布置图注：按箭头所指顺序进行冷紧，冷紧力矩见4.3节。7螺栓规格冷紧力矩M90×44000N.mM48×3见4.3节M36见4.3节Z730.03/117
