隧道拱顶回填注浆施工技术交底VIP免费

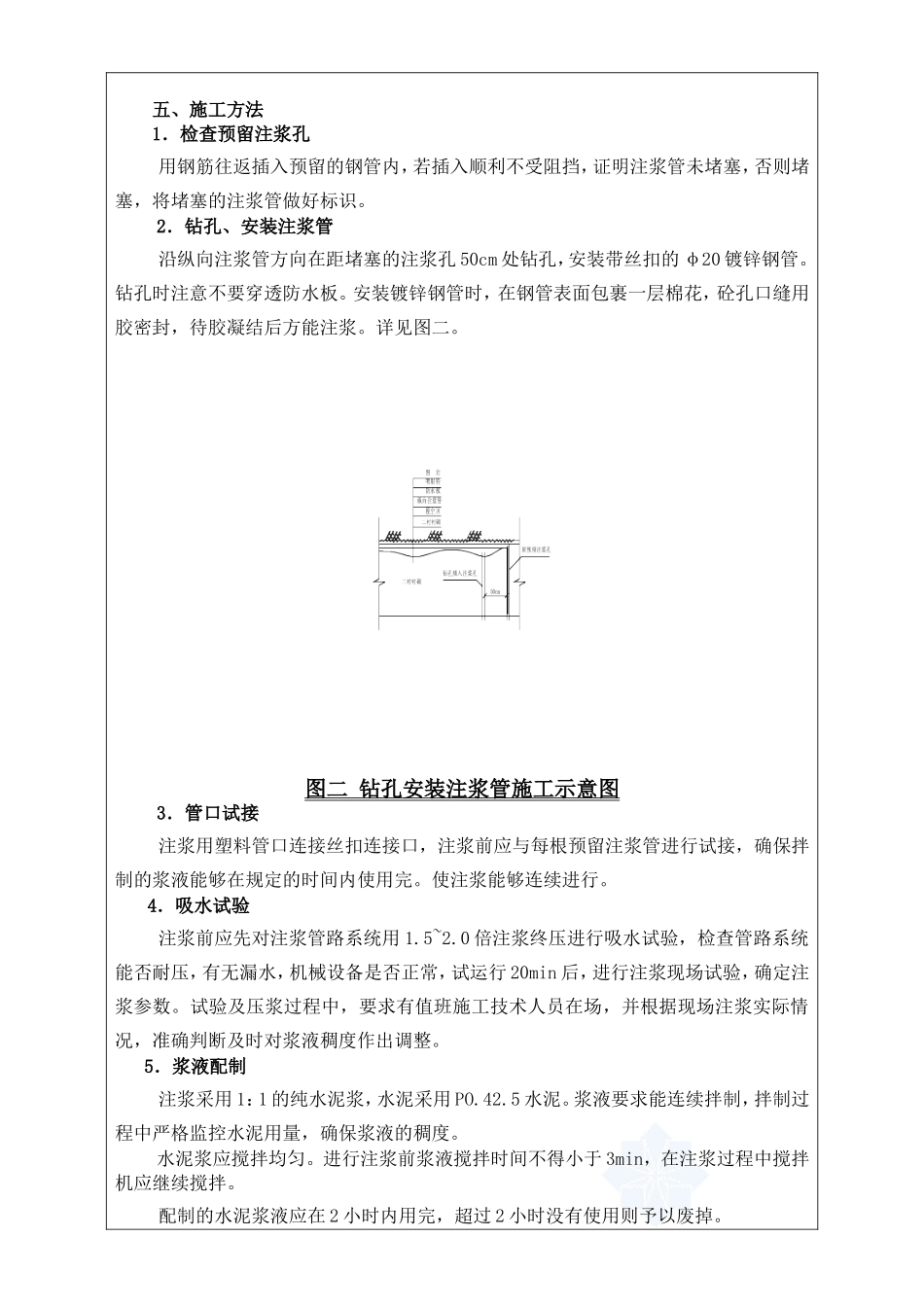

xxxx铁路施工技术交底项目名称：xxxxxx段合同号：xxxx施工单位xxxx公司监理单位xxxxx监理公司工程名称xxxx隧道编号技术交底名称二次衬砌拱顶回填注浆施工技术交底技术交底内容：一、交底里程部位本技术交底适用于xxxxx段二次衬砌拱顶回填注浆施工。二、交底日期xxxx年x月x日三、交底项目xxxxx段二次衬砌拱顶回填注浆，注浆材料采用单液水泥类浆液，水泥采用PO.42.5水泥。四、施工工艺图一衬砌注浆施工工艺流程图五、施工方法1．检查预留注浆孔用钢筋往返插入预留的钢管内，若插入顺利不受阻挡，证明注浆管未堵塞，否则堵塞，将堵塞的注浆管做好标识。2．钻孔、安装注浆管沿纵向注浆管方向在距堵塞的注浆孔50cm处钻孔，安装带丝扣的φ20镀锌钢管。钻孔时注意不要穿透防水板。安装镀锌钢管时，在钢管表面包裹一层棉花，砼孔口缝用胶密封，待胶凝结后方能注浆。详见图二。图二钻孔安装注浆管施工示意图3．管口试接注浆用塑料管口连接丝扣连接口，注浆前应与每根预留注浆管进行试接，确保拌制的浆液能够在规定的时间内使用完。使注浆能够连续进行。4．吸水试验注浆前应先对注浆管路系统用1.5~2.0倍注浆终压进行吸水试验，检查管路系统能否耐压，有无漏水，机械设备是否正常，试运行20min后，进行注浆现场试验，确定注浆参数。试验及压浆过程中，要求有值班施工技术人员在场，并根据现场注浆实际情况，准确判断及时对浆液稠度作出调整。5．浆液配制注浆采用1：1的纯水泥浆，水泥采用PO.42.5水泥。浆液要求能连续拌制，拌制过程中严格监控水泥用量，确保浆液的稠度。水泥浆应搅拌均匀。进行注浆前浆液搅拌时间不得小于3min，在注浆过程中搅拌机应继续搅拌。配制的水泥浆液应在2小时内用完，超过2小时没有使用则予以废掉。6．注浆二次衬砌砼强度达到设计的100%后才能进行注浆，注浆采用逐渐加压式注浆，注浆压力一般控制为不大于0.5Mpa（以注浆孔口压力为准），为防止造成结构性破坏，注浆极限压力不得大于0.8Mpa。压浆过程中应注意观察衬砌施工缝、排水沟等部位中是否漏浆，若漏浆应暂时停止注浆，对漏浆处进行封堵且观察合格后方可继续注浆。灌浆管端头设置防堵设施，注浆结束后应将灌浆管孔封堵密实。在注浆作业区下方，在轨道板上采用彩条塑料布或其他非渗水材料覆盖防护，防止浆液洒落在轨道板及轨道扣件上。洒落的浆液应及时清理，水泥袋及其他废料应收集起来集中外运，不得弃于隧道集水井或中央排水管内。7．二次补压当注浆孔中压力达到0.5MPa时（现场应考虑自注浆孔口至注浆压力表位置的高差），注浆机停机。①观察压力指示是否下降，若在10min内压力指示没有下降到0.4MPa以下，则可终止注浆；若下降到0.4MPa以下，则继续注浆。②注浆孔中压力必须保持0.4-0.5MPa之间，且保持10min内压力指示没有下降到0.4MPa以下方，即使进浆量仍未达到设计浆量，也可结束注浆。③当注浆量达到或超过设计注浆量，孔口管出现冒浆时可终止注浆。六、安全保证措施1、压浆支架平台应当在使用过程中经常检查，以保证操作人员安全。2、压浆平台及其他机具设备不得侵入行车限界(行车界限为3.7*5.1m(宽*高))，压浆管应牢固固定在作业平台及支架上。3、压浆人员应佩戴防风镜以避免水泥浆液溅入眼内。4、注浆施工作业人员，必须做好安全防护。戴安全帽，系好安全带。上下支架时要抓好扶稳。支架移动时，人员不能停留在支架上。5、注浆作业期间，作业区应设置安全防护人员。作业区两端800米各设置警示标志，确保行车安全。6、用电机具必须一箱一机一匣一漏电保护器，临时配电箱离地高度大于0.6m。七、质量保证措施⑴钻孔安装注浆管时，要求将砼缝用锚固剂封闭严密，避免浆液外渗，注浆不饱满。⑵注浆时如出现压力迅速上升而浆液却不易注入或注入量很小的情况，应加大水灰比、降低浆液浓度，同时检查注浆管有无堵塞，并加以疏通。⑶注浆压力较低或压力上升缓慢而浆液注量却特别大时，应停止注浆，检查是否有漏浆或串浆的现象并及时加以堵塞，同时宜采用减少水灰比或在水泥浆中掺入适量（5%~10%）的水玻璃或采用双液注浆以缩短凝结时间；当压注水玻璃液后，压强明显上升，达到目标要求时，可停止压注水玻璃，仍...
