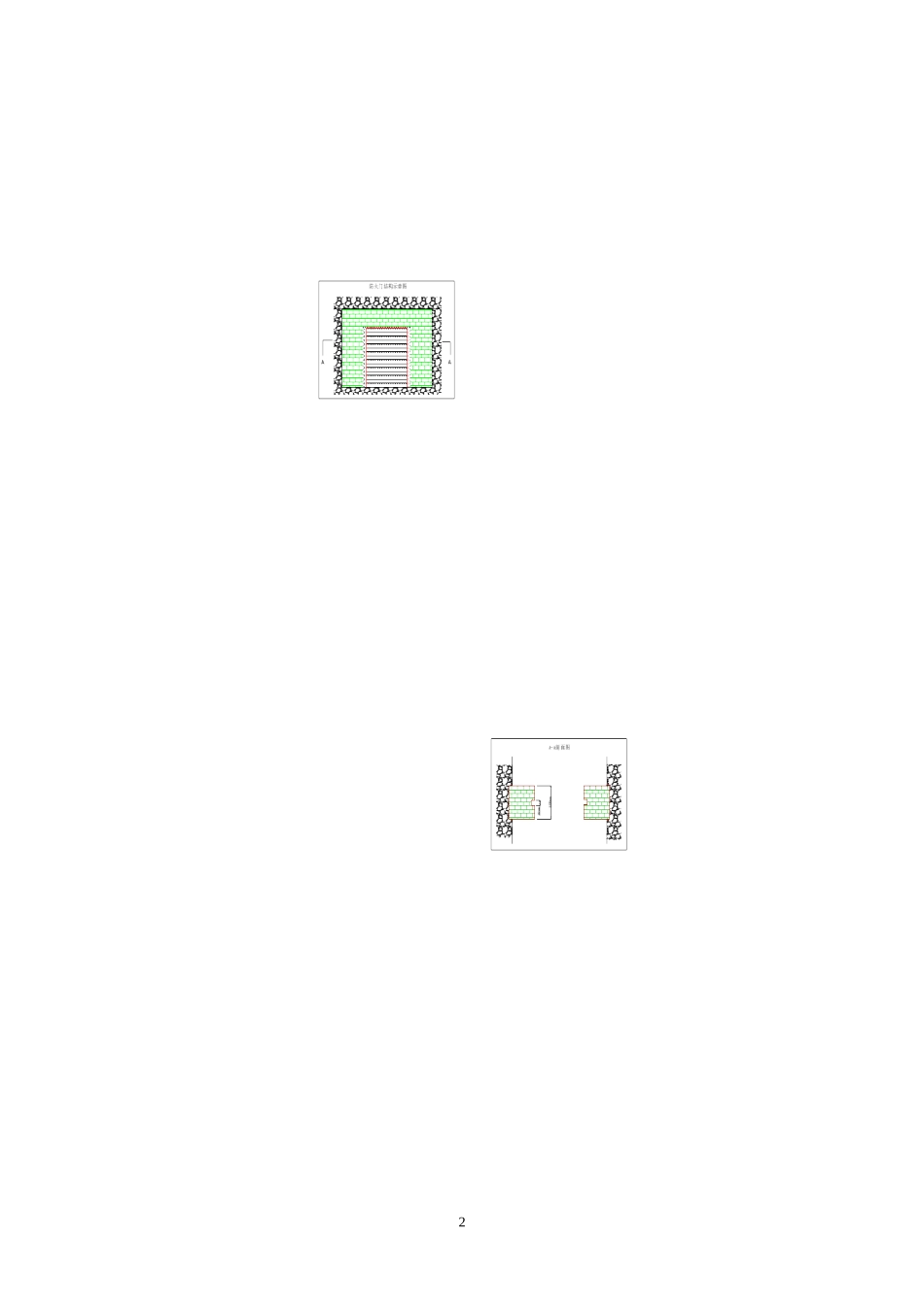

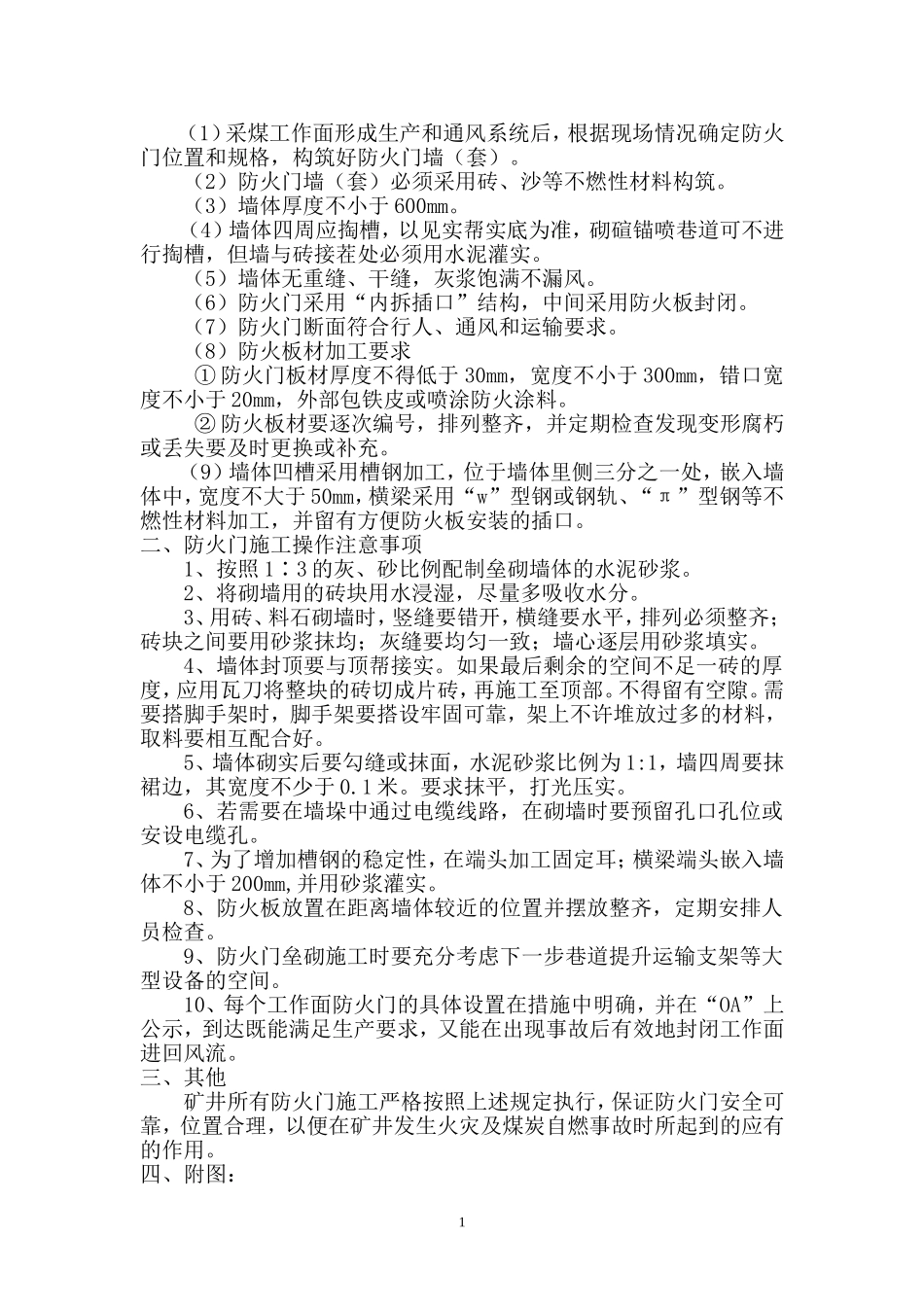

兖州市大统矿业有限公司杨庄煤矿矿井防火门设计编制：副总工：矿总工：矿长：编制时间：2011年3月22日杨庄煤矿矿井防火门设计《煤矿安全规程》第二百四十条规定：开采容易自燃和自燃的煤层时，在采区开采设计中，必须预先选定构筑防火门的位置。当采煤工作面投产和通风系统形成后，必须按设计选定的防火门位置构筑好防火门墙，并储备足够数量的封闭防火门的材料。根据以上规定结合我矿实际特编制本设计。一、防火门施工要求：（1）采煤工作面形成生产和通风系统后，根据现场情况确定防火门位置和规格，构筑好防火门墙（套）。（2）防火门墙（套）必须采用砖、沙等不燃性材料构筑。（3）墙体厚度不小于600mm。（4）墙体四周应掏槽，以见实帮实底为准，砌碹锚喷巷道可不进行掏槽，但墙与砖接茬处必须用水泥灌实。（5）墙体无重缝、干缝，灰浆饱满不漏风。（6）防火门采用“内拆插口”结构，中间采用防火板封闭。（7）防火门断面符合行人、通风和运输要求。（8）防火板材加工要求①防火门板材厚度不得低于30mm，宽度不小于300mm，错口宽度不小于20mm，外部包铁皮或喷涂防火涂料。②防火板材要逐次编号，排列整齐，并定期检查发现变形腐朽或丢失要及时更换或补充。（9）墙体凹槽采用槽钢加工，位于墙体里侧三分之一处，嵌入墙体中，宽度不大于50mm，横梁采用“w”型钢或钢轨、“π”型钢等不燃性材料加工，并留有方便防火板安装的插口。二、防火门施工操作注意事项1、按照1∶3的灰、砂比例配制垒砌墙体的水泥砂浆。2、将砌墙用的砖块用水浸湿，尽量多吸收水分。3、用砖、料石砌墙时，竖缝要错开，横缝要水平，排列必须整齐；砖块之间要用砂浆抹均；灰缝要均匀一致；墙心逐层用砂浆填实。4、墙体封顶要与顶帮接实。如果最后剩余的空间不足一砖的厚度，应用瓦刀将整块的砖切成片砖，再施工至顶部。不得留有空隙。需要搭脚手架时，脚手架要搭设牢固可靠，架上不许堆放过多的材料，取料要相互配合好。5、墙体砌实后要勾缝或抹面，水泥砂浆比例为1:1，墙四周要抹裙边，其宽度不少于0.1米。要求抹平，打光压实。6、若需要在墙垛中通过电缆线路，在砌墙时要预留孔口孔位或安设电缆孔。7、为了增加槽钢的稳定性，在端头加工固定耳；横梁端头嵌入墙体不小于200mm,并用砂浆灌实。8、防火板放置在距离墙体较近的位置并摆放整齐，定期安排人员检查。9、防火门垒砌施工时要充分考虑下一步巷道提升运输支架等大型设备的空间。10、每个工作面防火门的具体设置在措施中明确，并在“OA”上公示，到达既能满足生产要求，又能在出现事故后有效地封闭工作面进回风流。三、其他矿井所有防火门施工严格按照上述规定执行，保证防火门安全可靠，位置合理，以便在矿井发生火灾及煤炭自燃事故时所起到的应有的作用。四、附图：123
