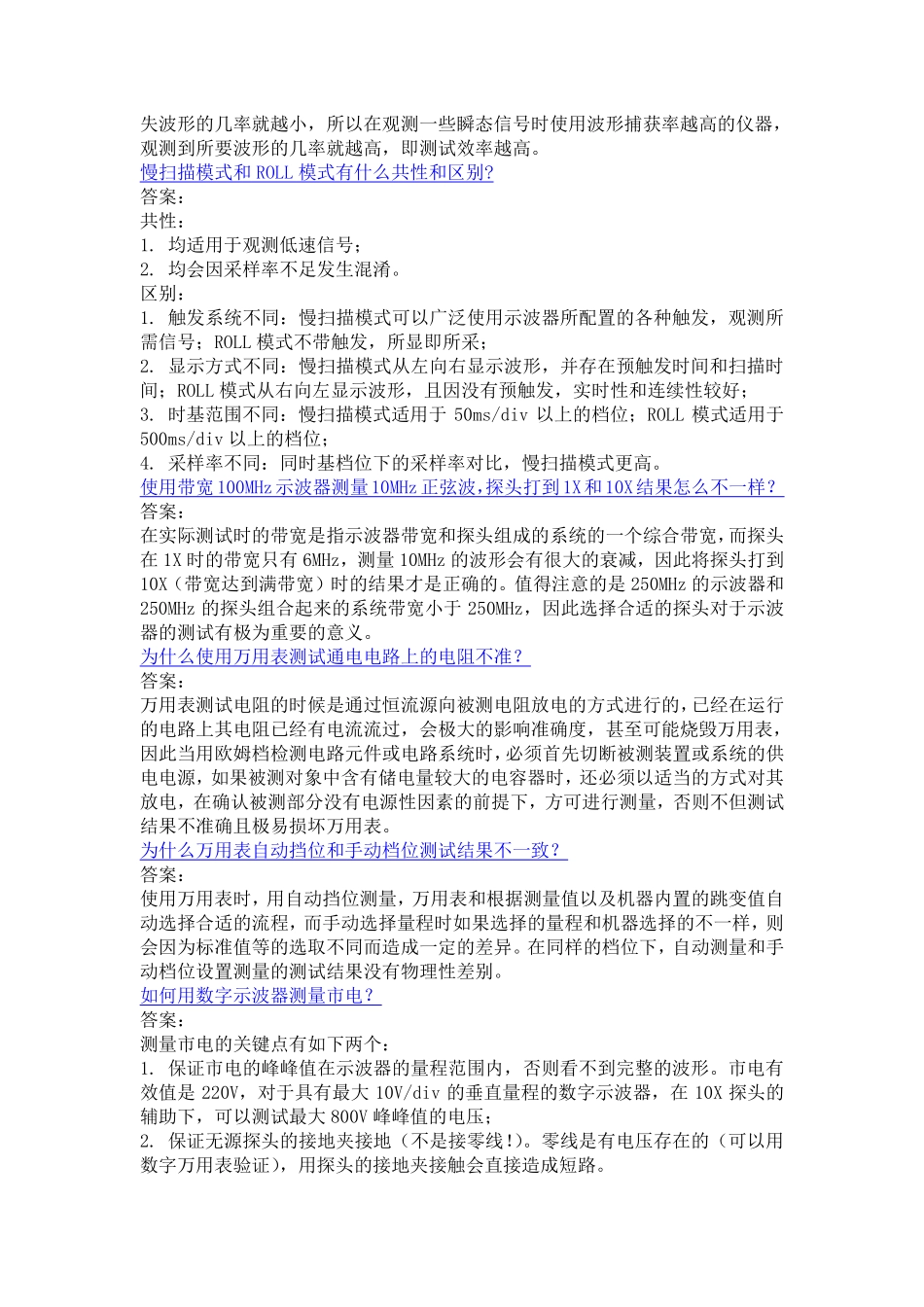

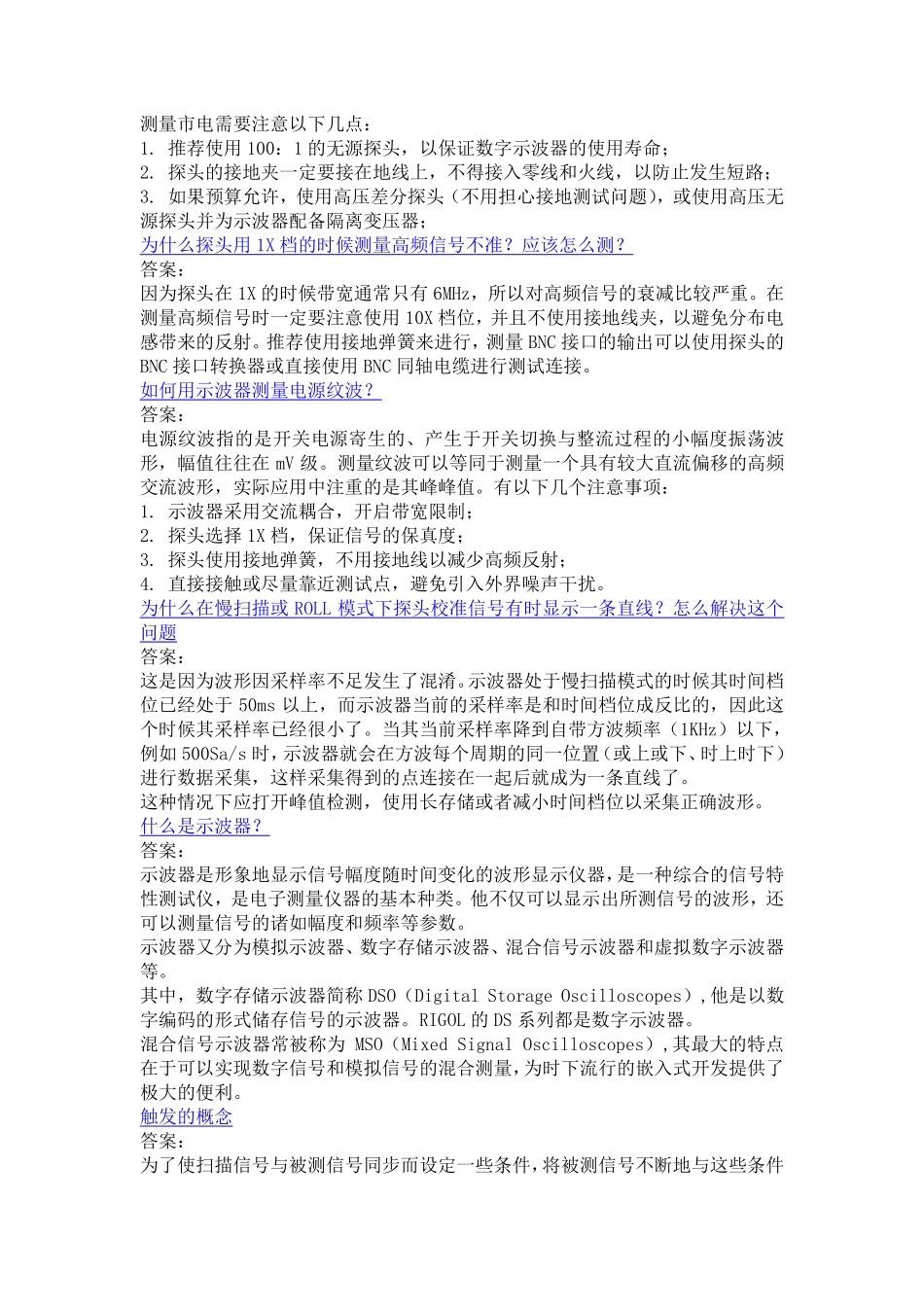

数字示波器使用常识什么是RS-232交叉线，什么是RS-232直通线？答案：RS-232交叉线有2种：2线交叉是指在RS-232的连接线2端中2、3线交叉；3线交叉是指在RS-232的连接线2端中2、3、5线交叉。RS-232直通线是指通过标准连接器将不同类型的设备直接相连。RIGOL的各种设备除了DM3058使用交叉线以外都是用直通线。数字万用表的Crestfactor（振幅因数）和CMRR（共模抑制比）解答：振幅因数（巅值因子）是振幅与有效值之比。具有很高振幅因数的波形要求测量仪表能承受很高的峰值电压，而同时又能测量小得多的RMS值。共模抑制比为放大器对差模信号的电压放大倍数Aud与对共模信号的电压放大倍数Auc之比，英文全称是CommonModeRejectionRatio，因此一般用简写CMRR来表示。差模信号电压放大倍数Aud越大，共模信号电压放大倍数Auc越小，则CMRR越大。此时差分放大电路抑制共模信号的能力越强，放大器的性能越好示波器可以测电流吗？答案：可以，使用符合BNC接口的电流探头即可，同时向探头制造商索要电流电压对应表以进行手动的换算。在使用探头为1X的时候对485通信设备进行测试的时候，造成通信错误，为什么？答案：因为探头1X的时候输入阻抗为1M欧，相对于10X档的10M欧阻值偏小。且该阻抗并联到被测系统中，造成系统阻抗变小，影响了分压，并造成了通信故障数字示波器的实时带宽定义是什么？答案：数字示波器的实时带宽又称单次带宽，是指示波器在实时/单次采样过程中的带宽值，受采样率的影响较大。数字示波器的实时带宽主要受两方面的限制：示波器的模拟带宽和采样率。示波器的模拟带宽由前端放大器的带宽决定；示波器实时带宽<=(采样率/5)。综上，数字示波器的实时带宽等于模拟带宽和（采样率/5）之中的较小值。示波器标称为60MHz，是否可以理解为它最大可以测到60MHz？答案：60MHz带宽示波器，并不意味着可以很好地测量60MHz的信号，根据示波器带宽的定义，如果输入峰峰值为1V的60MHz的正弦波到60MHz带宽的示波器上，从示波器上将看到0.7V左右的信号。什么是示波器的波形捕获率，其有什么影响？答案：波形捕获率是指示波器在单位时间内捕获波形的个数。数字示波器显示波形并不是实时的，从更新到显示完毕这个时间内采样芯片依旧在不停地采集波形，但是屏幕无法显示，这个时间就叫做示波器的死区时间。位于死区时间内的波形是不能被观测的，这就导致了波形的遗失。示波器的捕获率越高其死区时间越小，漏失波形的几率就越小，所以在观测一些瞬态信号时使用波形捕获率越高的仪器，观测到所要波形的几率就越高，即测试效率越高。慢扫描模式和ROLL模式有什么共性和区别?答案：共性：1.均适用于观测低速信号；2.均会因采样率不足发生混淆。区别：1.触发系统不同：慢扫描模式可以广泛使用示波器所配置的各种触发，观测所需信号；ROLL模式不带触发，所显即所采；2.显示方式不同：慢扫描模式从左向右显示波形，并存在预触发时间和扫描时间；ROLL模式从右向左显示波形，且因没有预触发，实时性和连续性较好；3.时基范围不同：慢扫描模式适用于50ms/div以上的档位；ROLL模式适用于500ms/div以上的档位；4.采样率不同：同时基档位下的采样率对比，慢扫描模式更高。使用带宽100MHz示波器测量10MHz正弦波，探头打到1X和10X结果怎么不一样？答案：在实际测试时的带宽是指示波器带宽和探头组成的系统的一个综合带宽，而探头在1X时的带宽只有6MHz，测量10MHz的波形会有很大的衰减，因此将探头打到10X（带宽达到满带宽）时的结果才是正确的。值得注意的是250MHz的示波器和250MHz的探头组合起来的系统带宽小于250MHz，因此选择合适的探头对于示波器的测试有极为重要的意义。为什么使用万用表测试通电电路上的电阻不准？答案：万用表测试电阻的时候是通过恒流源向被测电阻放电的方式进行的，已经在运行的电路上其电阻已经有电流流过，会极大的影响准确度，甚至可能烧毁万用表，因此当用欧姆档检测电路元件或电路系统时，必须首先切断被测装置或系统的供电电源，如果被测对象中含有储电量较大的电容器时，还必须以适当的方式对其放电，在确认被测部分没有电源性因素的前提下，方可进行测量，否则不但测试结果不准确...
