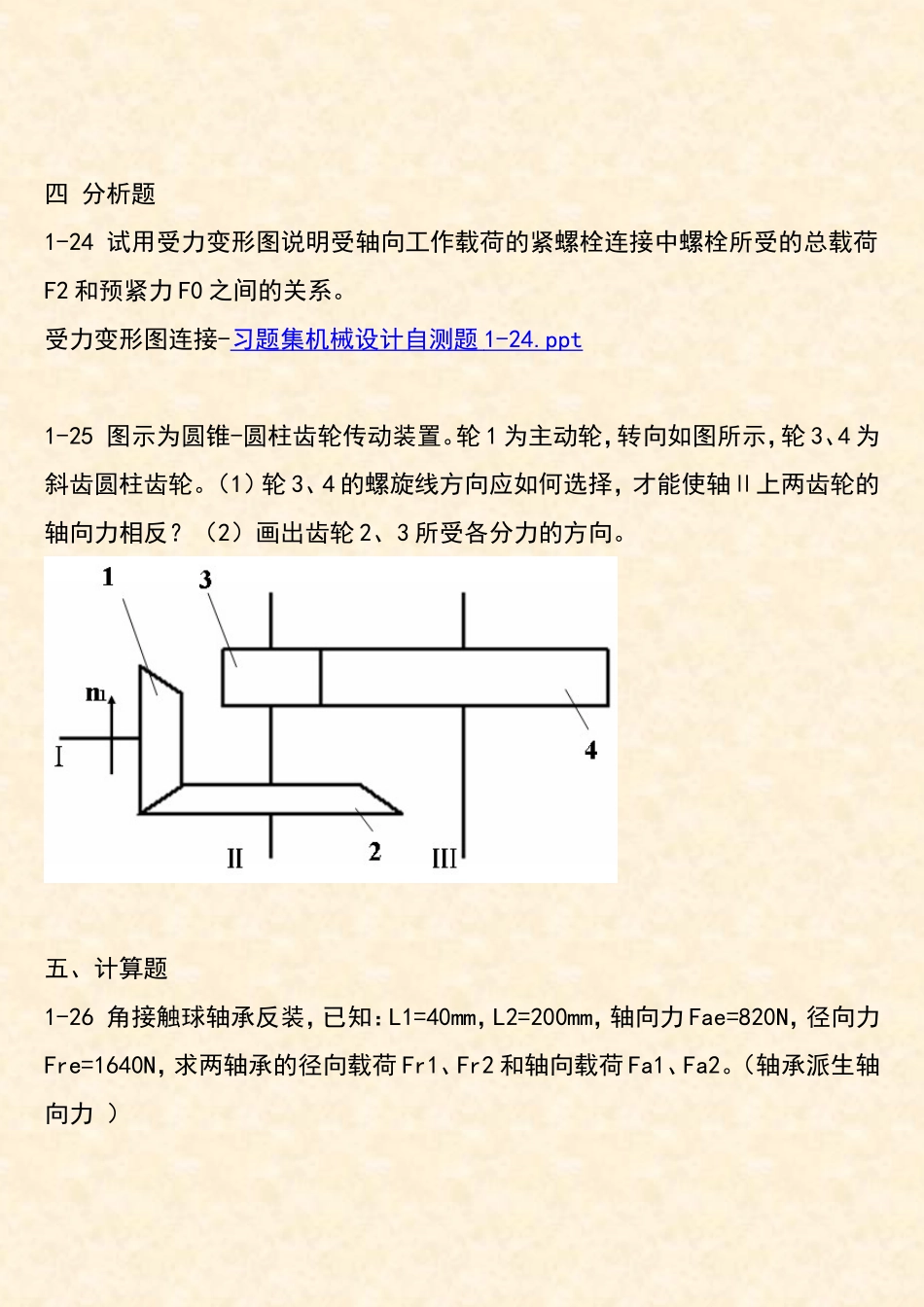

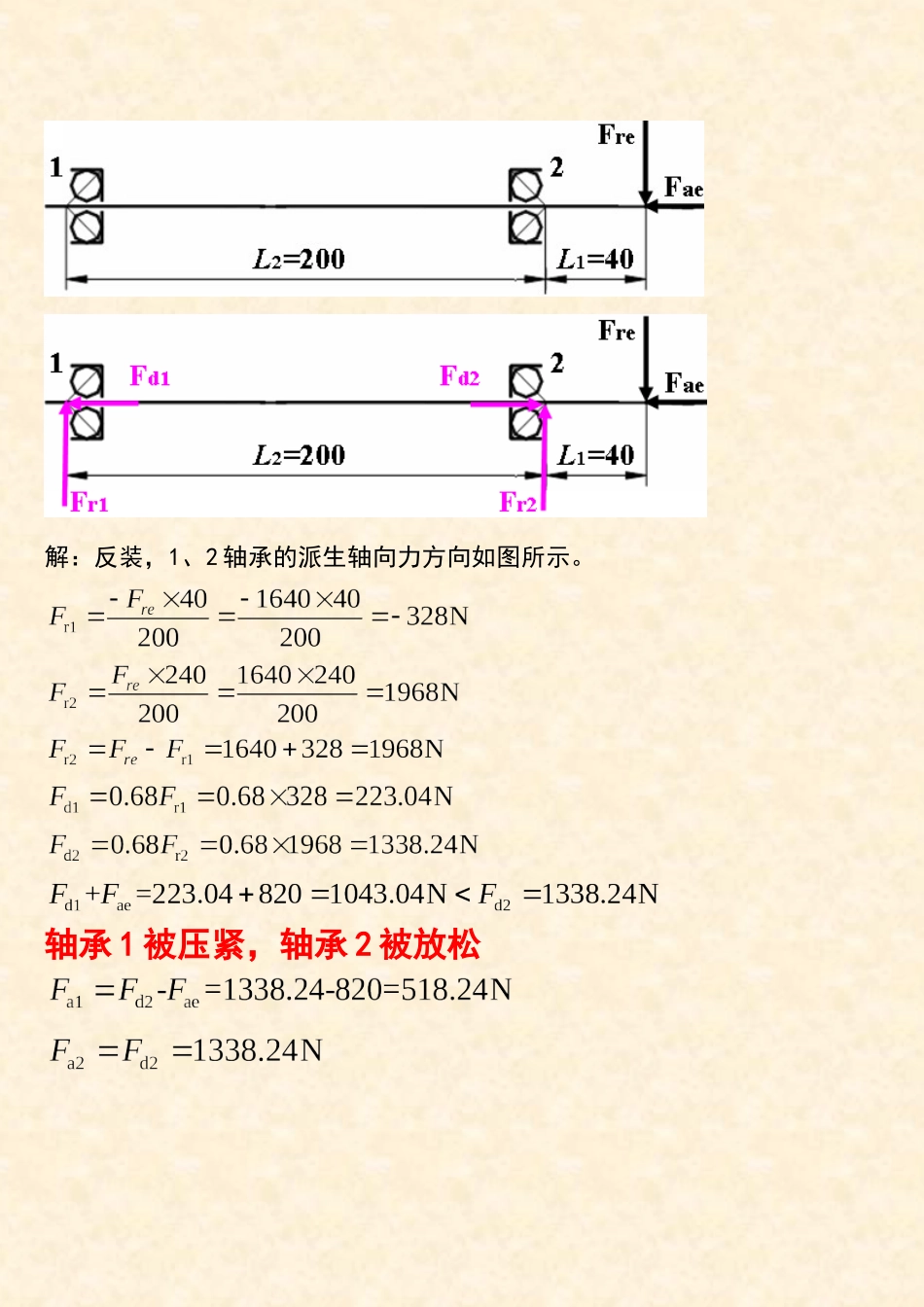

机械设计自测题1一、是非和选择1-1至1-5×√××√1-6（3）1-7（1）1-8（2）1-9（1）1-10（1）二、填空题1-11，，，，，1-12扭转强度1-13直径工作圈数1-14青铜或铸铁碳钢合金钢保证具有足够的强度，耐磨性1-15计算功率Pca小带轮的转速n11-16提高传动平稳性，减小冲击振动1-17高碳铬轴承钢和渗碳轴承钢低碳钢1-18减小运动的不均匀性、动载荷和磨损1-19滚子球1-20楔四分析题1-24试用受力变形图说明受轴向工作载荷的紧螺栓连接中螺栓所受的总载荷F2和预紧力F0之间的关系。受力变形图连接-习题集机械设计自测题1-24.ppt1-25图示为圆锥-圆柱齿轮传动装置。轮1为主动轮，转向如图所示，轮3、4为斜齿圆柱齿轮。（1）轮3、4的螺旋线方向应如何选择，才能使轴Ⅱ上两齿轮的轴向力相反？（2）画出齿轮2、3所受各分力的方向。五、计算题1-26角接触球轴承反装，已知：L1=40mm，L2=200mm，轴向力Fae=820N，径向力Fre=1640N，求两轴承的径向载荷Fr1、Fr2和轴向载荷Fa1、Fa2。（轴承派生轴向力）解：反装，1、2轴承的派生轴向力方向如图所示。轴承1被压紧，轴承2被放松1-27滑轨用4个M12（d1=10.106mm）的普通螺栓固定在两立柱上，滑块的最大行程为300mm，螺栓材料的屈服极限，安全系数S=4，接合面摩擦系数f=0.2，防滑系数Ks=1.2.确定滑块上所允许承受的最大载荷F为多少？解：螺栓材料的许用应力单个螺栓的强度允许的轴向拉力当滑块移动到左或右极限位置时，螺栓的受力最大，则机械设计自测题2一、是非和选择1-1至1-5××√××1-6（2）1-7（3）1-8（4）1-9（3）1-10（4）二、填空题1-11横向转矩轴向倾覆力矩1-12传动比带长小带轮包角1-13应力幅1-14提高加工1-15大1-16摩擦防松机械防松永久防松1-17节约成本1-18八分之一1-19使轴稳定运转1-20单对齿轮啮合最低点节点四分析题2-24零件等寿命疲劳曲线如图所示。画出以下两种零件中变应力的极限应力点。（1）紧螺栓连接中，外加轴向工作载荷为脉动循环，M点为螺栓危险截面的工作应力点。（2）在平衡位置上下振动的弹簧，工作应力点为N点。解：（1）（2）
