镀锌板生产工艺VIP免费

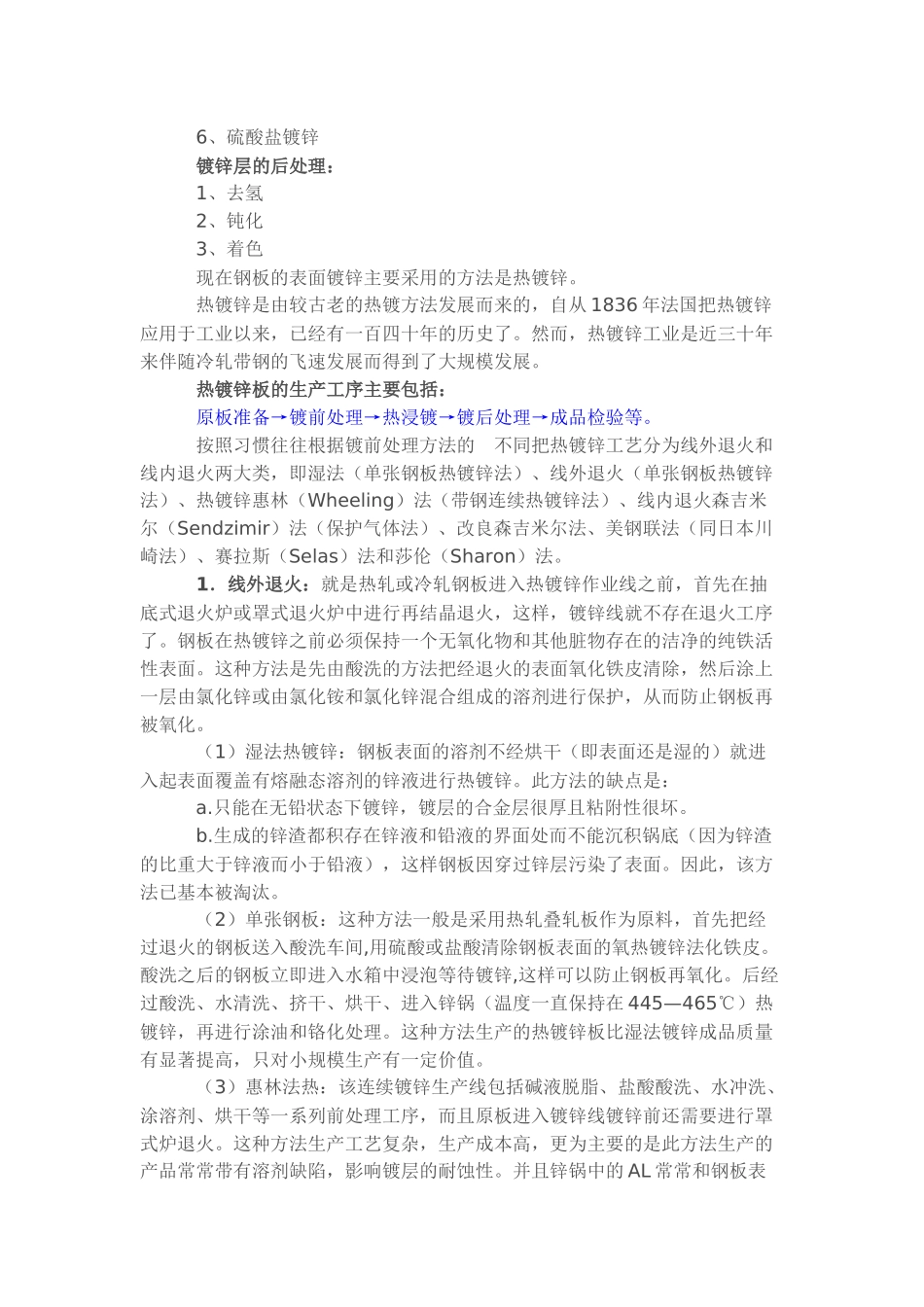

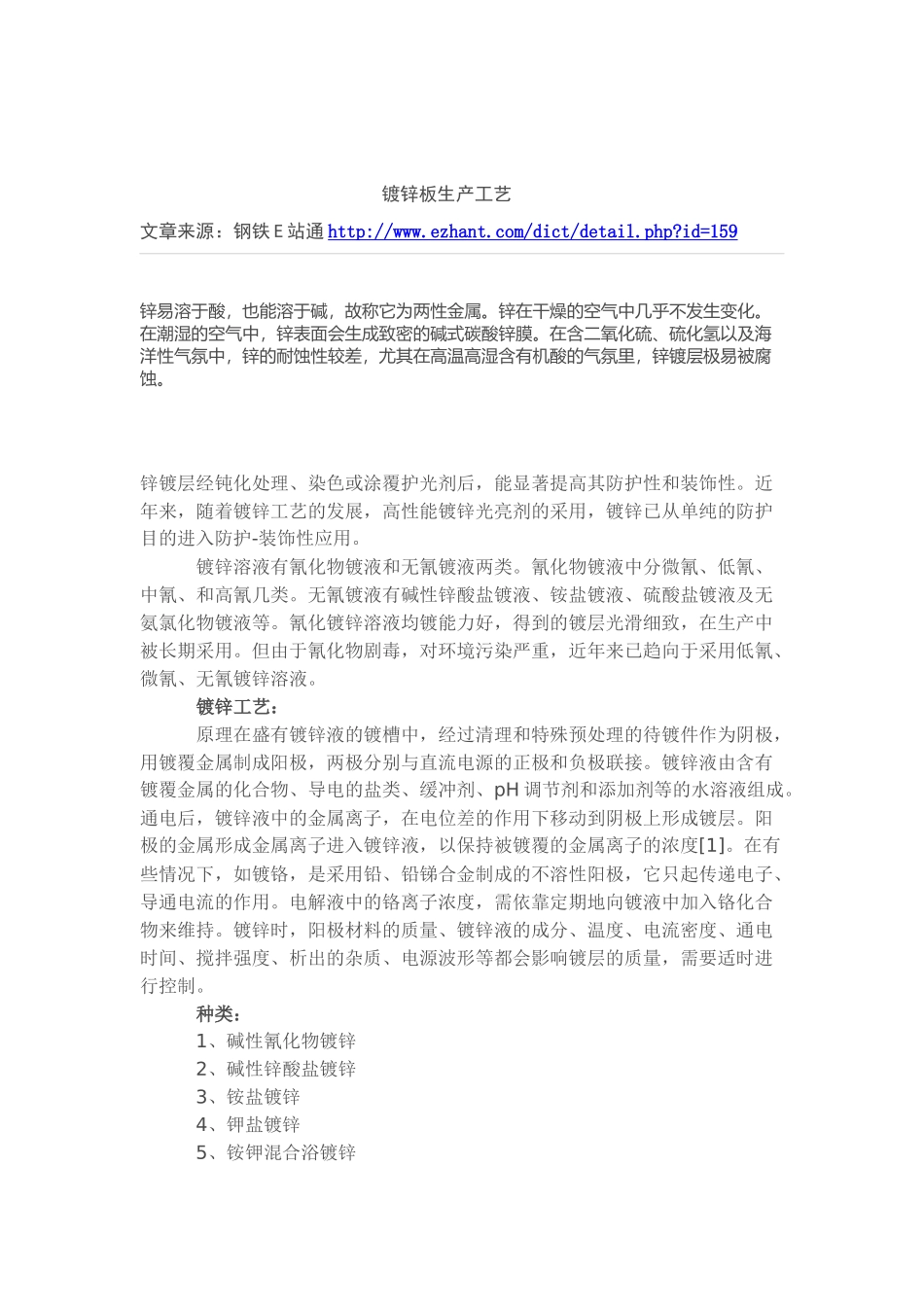

镀锌板生产工艺文章来源：钢铁E站通http://www.ezhant.com/dict/detail.php?id=159锌易溶于酸，也能溶于碱，故称它为两性金属。锌在干燥的空气中几乎不发生变化。在潮湿的空气中，锌表面会生成致密的碱式碳酸锌膜。在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高温高湿含有机酸的气氛里，锌镀层极易被腐蚀。锌镀层经钝化处理、染色或涂覆护光剂后，能显著提高其防护性和装饰性。近年来，随着镀锌工艺的发展，高性能镀锌光亮剂的采用，镀锌已从单纯的防护目的进入防护-装饰性应用。镀锌溶液有氰化物镀液和无氰镀液两类。氰化物镀液中分微氰、低氰、中氰、和高氰几类。无氰镀液有碱性锌酸盐镀液、铵盐镀液、硫酸盐镀液及无氨氯化物镀液等。氰化镀锌溶液均镀能力好，得到的镀层光滑细致，在生产中被长期采用。但由于氰化物剧毒，对环境污染严重，近年来已趋向于采用低氰、微氰、无氰镀锌溶液。镀锌工艺：原理在盛有镀锌液的镀槽中，经过清理和特殊预处理的待镀件作为阴极，用镀覆金属制成阳极，两极分别与直流电源的正极和负极联接。镀锌液由含有镀覆金属的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。通电后，镀锌液中的金属离子，在电位差的作用下移动到阴极上形成镀层。阳极的金属形成金属离子进入镀锌液，以保持被镀覆的金属离子的浓度[1]。在有些情况下，如镀铬，是采用铅、铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用。电解液中的铬离子浓度，需依靠定期地向镀液中加入铬化合物来维持。镀锌时，阳极材料的质量、镀锌液的成分、温度、电流密度、通电时间、搅拌强度、析出的杂质、电源波形等都会影响镀层的质量，需要适时进行控制。种类：1、碱性氰化物镀锌2、碱性锌酸盐镀锌3、铵盐镀锌4、钾盐镀锌5、铵钾混合浴镀锌6、硫酸盐镀锌镀锌层的后处理：1、去氢2、钝化3、着色现在钢板的表面镀锌主要采用的方法是热镀锌。热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百四十年的历史了。然而，热镀锌工业是近三十年来伴随冷轧带钢的飞速发展而得到了大规模发展。热镀锌板的生产工序主要包括：原板准备→镀前处理→热浸镀→镀后处理→成品检验等。按照习惯往往根据镀前处理方法的不同把热镀锌工艺分为线外退火和线内退火两大类，即湿法（单张钢板热镀锌法）、线外退火（单张钢板热镀锌法）、热镀锌惠林（Wheeling）法（带钢连续热镀锌法）、线内退火森吉米尔（Sendzimir）法（保护气体法）、改良森吉米尔法、美钢联法（同日本川崎法）、赛拉斯（Selas）法和莎伦（Sharon）法。1．线外退火：就是热轧或冷轧钢板进入热镀锌作业线之前，首先在抽底式退火炉或罩式退火炉中进行再结晶退火，这样，镀锌线就不存在退火工序了。钢板在热镀锌之前必须保持一个无氧化物和其他脏物存在的洁净的纯铁活性表面。这种方法是先由酸洗的方法把经退火的表面氧化铁皮清除，然后涂上一层由氯化锌或由氯化铵和氯化锌混合组成的溶剂进行保护，从而防止钢板再被氧化。（1）湿法热镀锌：钢板表面的溶剂不经烘干（即表面还是湿的）就进入起表面覆盖有熔融态溶剂的锌液进行热镀锌。此方法的缺点是：a.只能在无铅状态下镀锌，镀层的合金层很厚且粘附性很坏。b.生成的锌渣都积存在锌液和铅液的界面处而不能沉积锅底（因为锌渣的比重大于锌液而小于铅液），这样钢板因穿过锌层污染了表面。因此，该方法已基本被淘汰。（2）单张钢板：这种方法一般是采用热轧叠轧板作为原料，首先把经过退火的钢板送入酸洗车间,用硫酸或盐酸清除钢板表面的氧热镀锌法化铁皮。酸洗之后的钢板立即进入水箱中浸泡等待镀锌,这样可以防止钢板再氧化。后经过酸洗、水清洗、挤干、烘干、进入锌锅（温度一直保持在445—465℃）热镀锌，再进行涂油和铬化处理。这种方法生产的热镀锌板比湿法镀锌成品质量有显著提高，只对小规模生产有一定价值。（3）惠林法热：该连续镀锌生产线包括碱液脱脂、盐酸酸洗、水冲洗、涂溶剂、烘干等一系列前处理工序，而且原板进入镀锌线镀锌前还需要进行罩式炉退火。这种方法生产工艺复杂，生产成本高，更为主要的是此...
