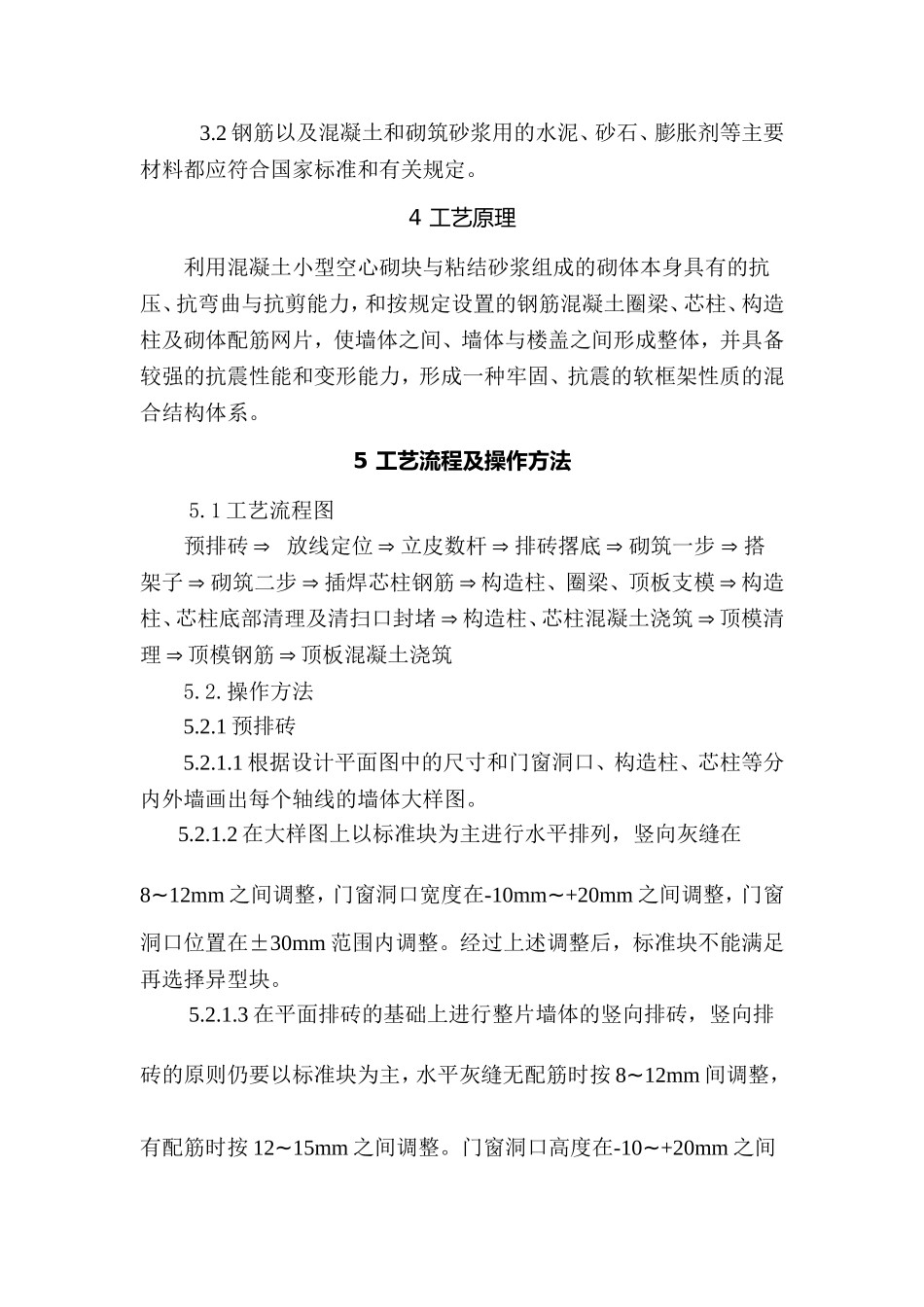

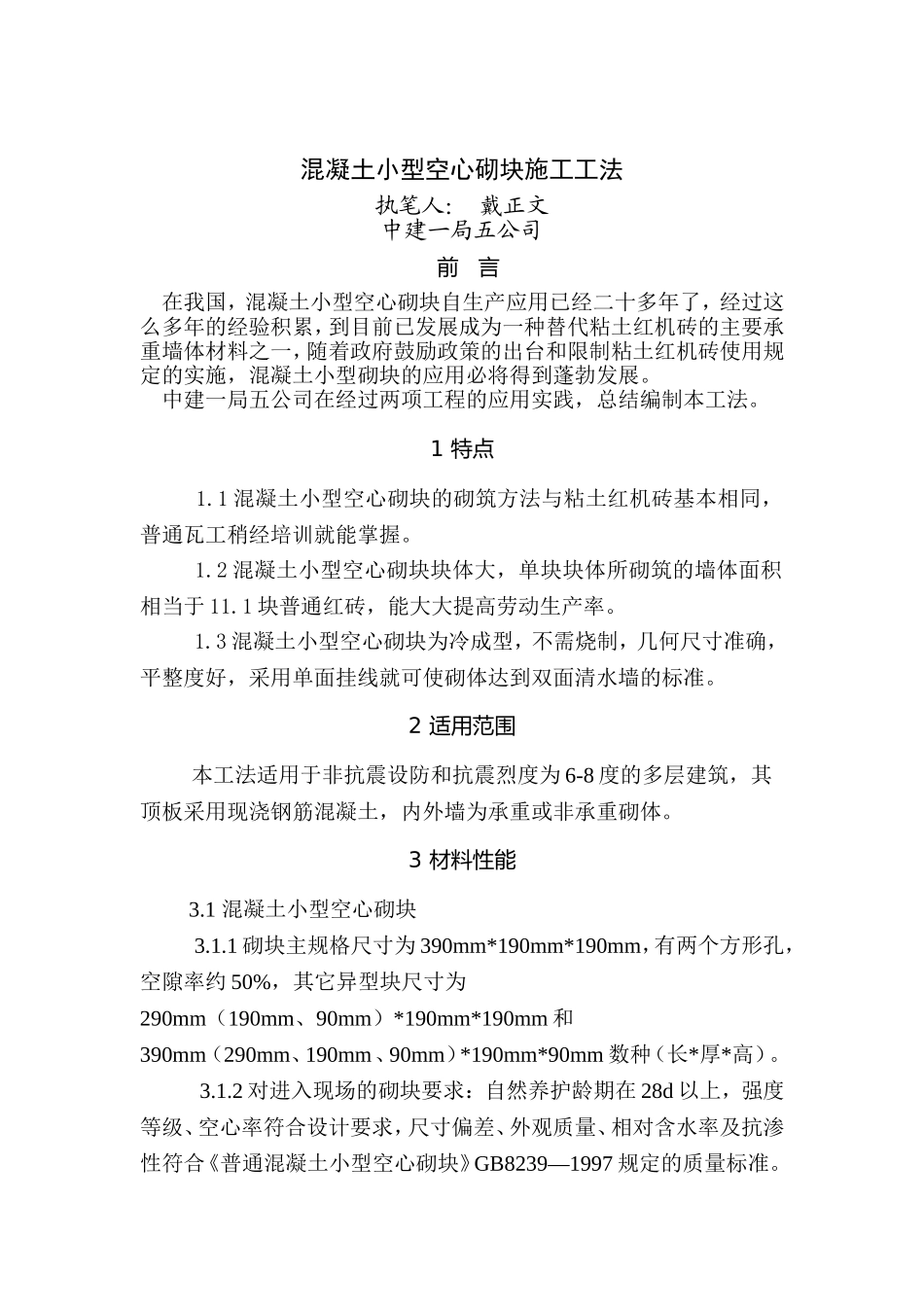

混凝土小型空心砌块施工工法执笔人：戴正文中建一局五公司前言在我国，混凝土小型空心砌块自生产应用已经二十多年了，经过这么多年的经验积累，到目前已发展成为一种替代粘土红机砖的主要承重墙体材料之一，随着政府鼓励政策的出台和限制粘土红机砖使用规定的实施，混凝土小型砌块的应用必将得到蓬勃发展。中建一局五公司在经过两项工程的应用实践，总结编制本工法。1特点1.1混凝土小型空心砌块的砌筑方法与粘土红机砖基本相同，普通瓦工稍经培训就能掌握。1.2混凝土小型空心砌块块体大，单块块体所砌筑的墙体面积相当于11.1块普通红砖，能大大提高劳动生产率。1.3混凝土小型空心砌块为冷成型，不需烧制，几何尺寸准确，平整度好，采用单面挂线就可使砌体达到双面清水墙的标准。2适用范围本工法适用于非抗震设防和抗震烈度为6-8度的多层建筑，其顶板采用现浇钢筋混凝土，内外墙为承重或非承重砌体。3材料性能3.1混凝土小型空心砌块3.1.1砌块主规格尺寸为390mm*190mm*190mm，有两个方形孔，空隙率约50%，其它异型块尺寸为290mm（190mm、90mm）*190mm*190mm和390mm（290mm、190mm、90mm）*190mm*90mm数种（长*厚*高）。3.1.2对进入现场的砌块要求：自然养护龄期在28d以上，强度等级、空心率符合设计要求，尺寸偏差、外观质量、相对含水率及抗渗性符合《普通混凝土小型空心砌块》GB8239—1997规定的质量标准。3.2钢筋以及混凝土和砌筑砂浆用的水泥、砂石、膨胀剂等主要材料都应符合国家标准和有关规定。4工艺原理利用混凝土小型空心砌块与粘结砂浆组成的砌体本身具有的抗压、抗弯曲与抗剪能力，和按规定设置的钢筋混凝土圈梁、芯柱、构造柱及砌体配筋网片，使墙体之间、墙体与楼盖之间形成整体，并具备较强的抗震性能和变形能力，形成一种牢固、抗震的软框架性质的混合结构体系。5工艺流程及操作方法5.1工艺流程图预排砖Þ放线定位Þ立皮数杆Þ排砖撂底Þ砌筑一步Þ搭架子Þ砌筑二步Þ插焊芯柱钢筋Þ构造柱、圈梁、顶板支模Þ构造柱、芯柱底部清理及清扫口封堵Þ构造柱、芯柱混凝土浇筑Þ顶模清理Þ顶模钢筋Þ顶板混凝土浇筑5.2.操作方法5.2.1预排砖5.2.1.1根据设计平面图中的尺寸和门窗洞口、构造柱、芯柱等分内外墙画出每个轴线的墙体大样图。5.2.1.2在大样图上以标准块为主进行水平排列，竖向灰缝在8~12mm之间调整，门窗洞口宽度在-10mm~+20mm之间调整，门窗洞口位置在±30mm范围内调整。经过上述调整后，标准块不能满足再选择异型块。5.2.1.3在平面排砖的基础上进行整片墙体的竖向排砖，竖向排砖的原则仍要以标准块为主，水平灰缝无配筋时按8~12mm间调整，有配筋时按12~15mm之间调整。门窗洞口高度在-10~+20mm之间调整，门窗洞口位置在±30mm范围内调整。经过上述调整后，在保证芯柱处孔洞对准的前提下，标准块不能满足时再选择异型块。5.2.1.4为了满足外墙转角处纵横墙交接处小砌块分皮咬槎，交错搭砌问题，只需在上述排砖的基础上稍作调整即可，即原长度方向一层加长，另一层缩短。5.2.1.5为了解决电开关、插座的安装固定，解决暖卫器具的安装固定以及穿墙管道套管的埋设等专业问题，在平面排砖的基础上按专业要求，在需要的部位将砌块进行切割，留出洞口位置，待安装时用混凝土进行处理。5.2.1.6按调整完的规格、数量统计定货，施工现场要保持足供半个楼层以上配套使用的小砌块。5.2.2测量放线根据预排砌块平面图的门窗口位置和尺寸进行。5.2.3立皮数杆，根据预排砌块立面图调整后的门窗洞口标高和尺寸以及水平灰缝厚度将划好的皮数杆立牢。5.2.4排砖撂底前，根据预排砌块平面图中的第一层的砌块规格和灰缝宽度在放好线的找平层上进行满层干放，外墙转角处和纵横墙交接处局部按预排图干摆三到四层，对预排验证和微调。5.2.5墙体砌筑5.2.5.1砌块堆放要防雨、防潮，不得浇水。5.2.5.2砌筑砂浆要掺加适量的微膨胀剂，膨胀剂的掺量以图纸要求和膨胀剂的性能为准，以补偿灰缝收缩。5.2.5.3砌筑墙体时的砌块底面朝上，单面挂线，水平缝用坐浆法，垂直缝平铺端面砂浆挤紧法（将小砌块端面朝上铺满砂浆、挤紧、用木榔头敲实）。随砌随清舌头灰随勾缝，芯柱处砌块洞口的舌头灰要一并清理...
