第三包转碟曝气机使用说明书VIP免费

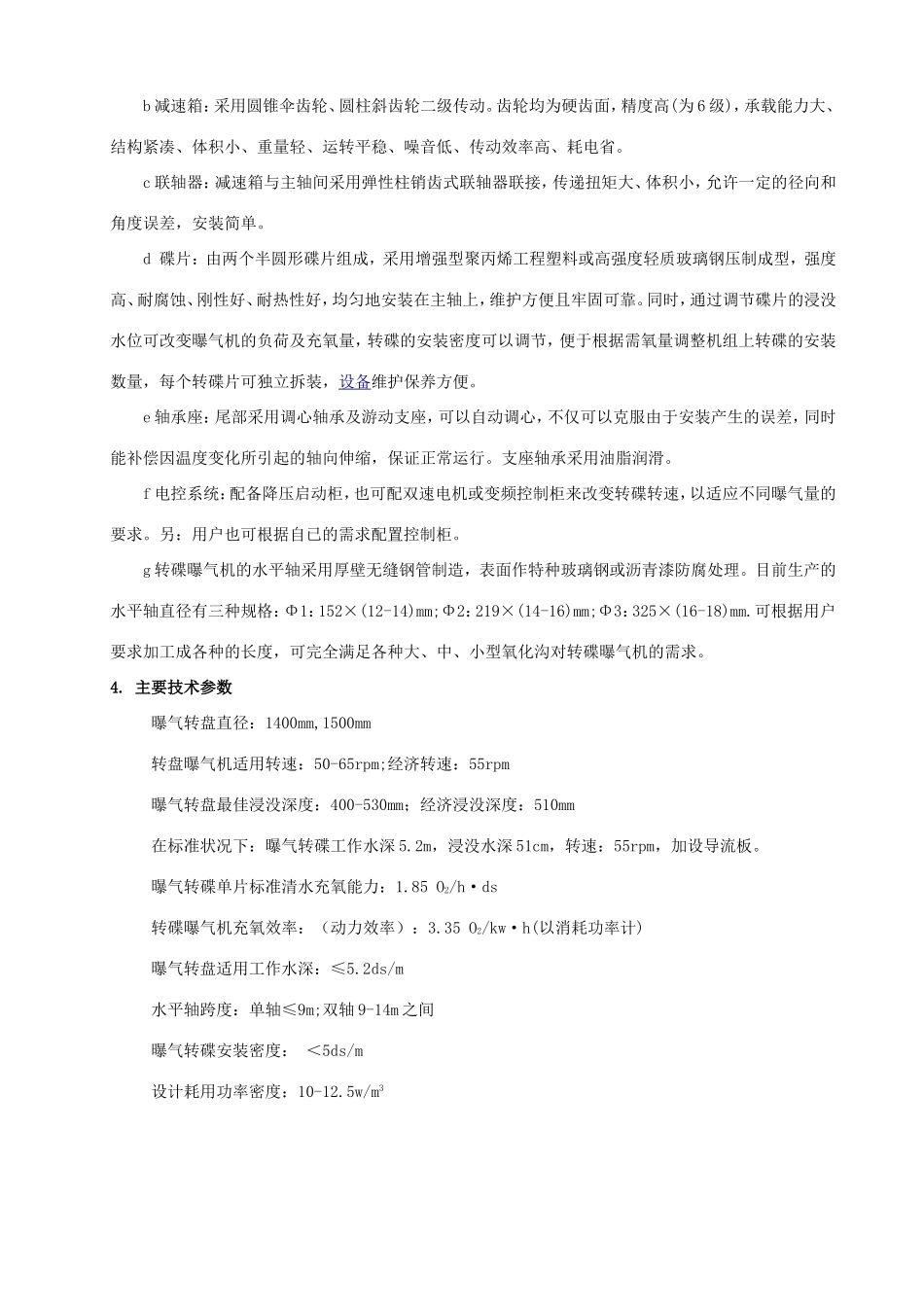

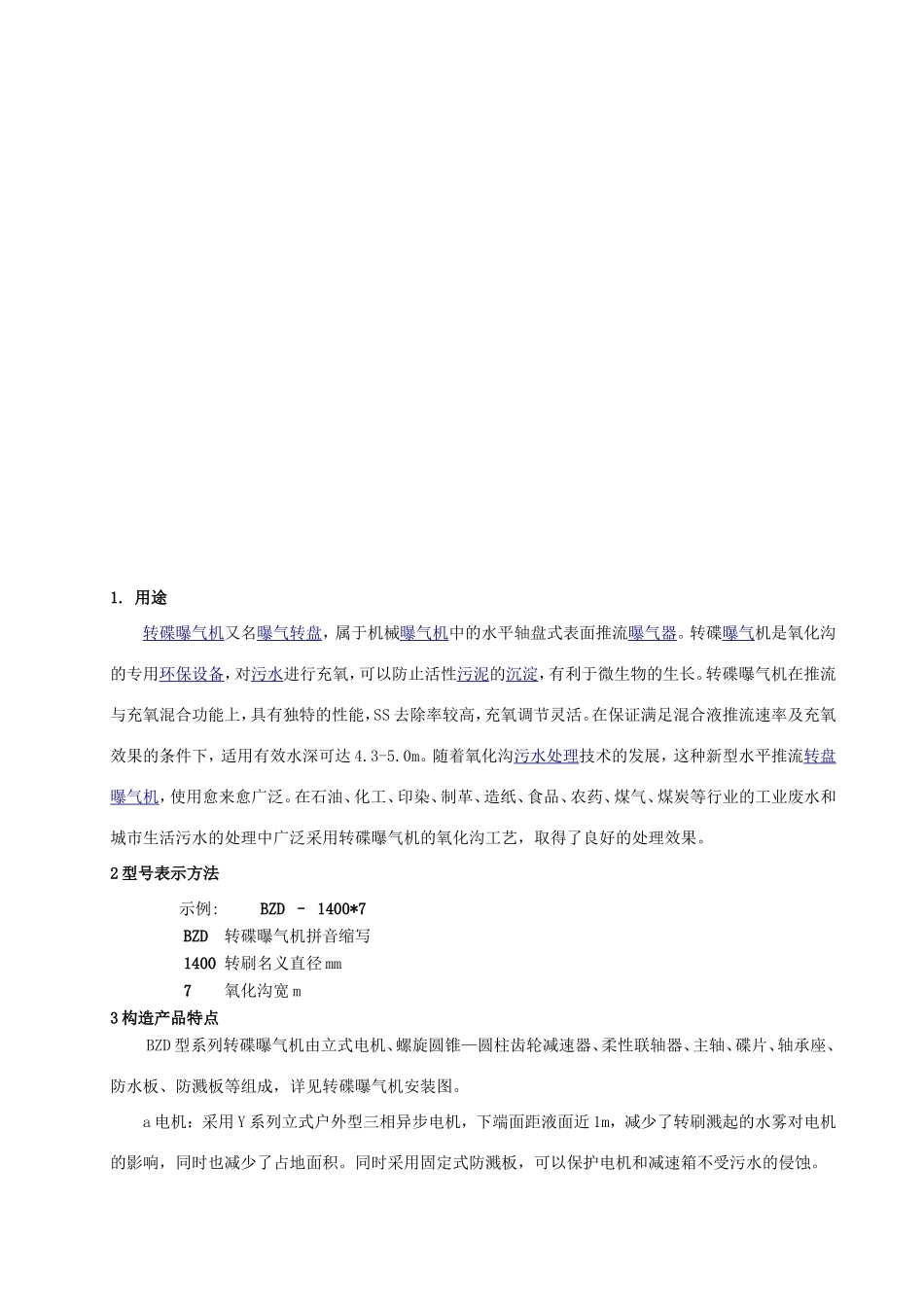

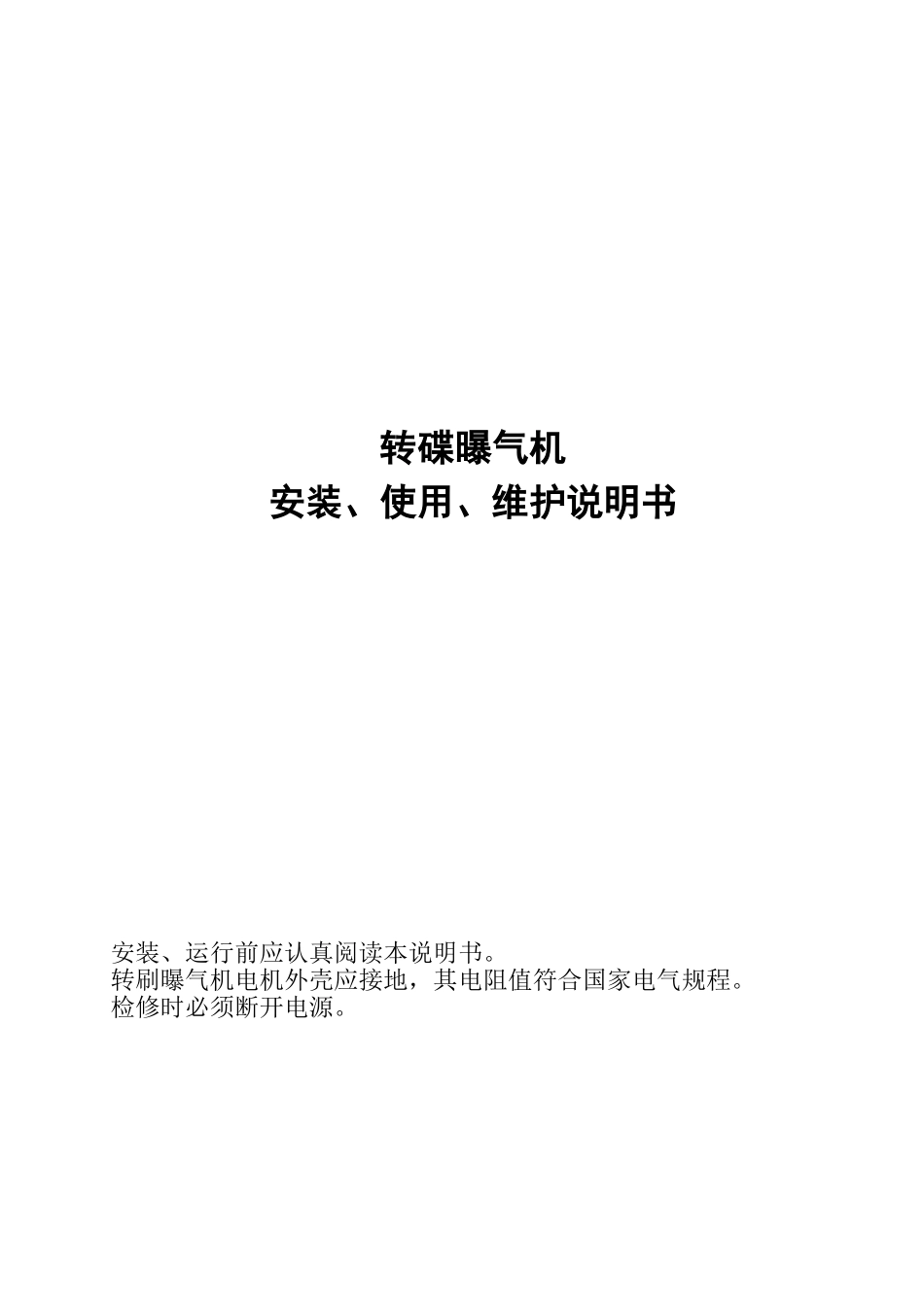

转碟曝气机安装、使用、维护说明书安装、运行前应认真阅读本说明书。转刷曝气机电机外壳应接地，其电阻值符合国家电气规程。检修时必须断开电源。1.用途转碟曝气机又名曝气转盘，属于机械曝气机中的水平轴盘式表面推流曝气器。转碟曝气机是氧化沟的专用环保设备，对污水进行充氧，可以防止活性污泥的沉淀，有利于微生物的生长。转碟曝气机在推流与充氧混合功能上，具有独特的性能，SS去除率较高，充氧调节灵活。在保证满足混合液推流速率及充氧效果的条件下，适用有效水深可达4.3-5.0m。随着氧化沟污水处理技术的发展，这种新型水平推流转盘曝气机，使用愈来愈广泛。在石油、化工、印染、制革、造纸、食品、农药、煤气、煤炭等行业的工业废水和城市生活污水的处理中广泛采用转碟曝气机的氧化沟工艺，取得了良好的处理效果。2型号表示方法示例:BZD–1400*7BZD转碟曝气机拼音缩写1400转刷名义直径mm7氧化沟宽m3构造产品特点BZD型系列转碟曝气机由立式电机、螺旋圆锥—圆柱齿轮减速器、柔性联轴器、主轴、碟片、轴承座、防水板、防溅板等组成，详见转碟曝气机安装图。a电机：采用Y系列立式户外型三相异步电机，下端面距液面近1m，减少了转刷溅起的水雾对电机的影响，同时也减少了占地面积。同时采用固定式防溅板，可以保护电机和减速箱不受污水的侵蚀。b减速箱：采用圆锥伞齿轮、圆柱斜齿轮二级传动。齿轮均为硬齿面，精度高(为6级)，承载能力大、结构紧凑、体积小、重量轻、运转平稳、噪音低、传动效率高、耗电省。c联轴器：减速箱与主轴间采用弹性柱销齿式联轴器联接，传递扭矩大、体积小，允许一定的径向和角度误差，安装简单。d碟片：由两个半圆形碟片组成，采用增强型聚丙烯工程塑料或高强度轻质玻璃钢压制成型，强度高、耐腐蚀、刚性好、耐热性好，均匀地安装在主轴上，维护方便且牢固可靠。同时，通过调节碟片的浸没水位可改变曝气机的负荷及充氧量，转碟的安装密度可以调节，便于根据需氧量调整机组上转碟的安装数量，每个转碟片可独立拆装，设备维护保养方便。e轴承座：尾部采用调心轴承及游动支座，可以自动调心，不仅可以克服由于安装产生的误差，同时能补偿因温度变化所引起的轴向伸缩，保证正常运行。支座轴承采用油脂润滑。f电控系统：配备降压启动柜，也可配双速电机或变频控制柜来改变转碟转速，以适应不同曝气量的要求。另：用户也可根据自已的需求配置控制柜。g转碟曝气机的水平轴采用厚壁无缝钢管制造，表面作特种玻璃钢或沥青漆防腐处理。目前生产的水平轴直径有三种规格：Φ1：152×(12-14)mm;Φ2：219×(14-16)mm;Φ3：325×(16-18)mm.可根据用户要求加工成各种的长度，可完全满足各种大、中、小型氧化沟对转碟曝气机的需求。4.主要技术参数曝气转盘直径：1400mm,1500mm转盘曝气机适用转速：50-65rpm;经济转速：55rpm曝气转盘最佳浸没深度：400-530mm；经济浸没深度：510mm在标准状况下：曝气转碟工作水深5.2m，浸没水深51cm，转速：55rpm，加设导流板。曝气转碟单片标准清水充氧能力：1.85O2/h·ds转碟曝气机充氧效率：（动力效率）：3.35O2/kw·h(以消耗功率计)曝气转盘适用工作水深：≤5.2ds/m水平轴跨度：单轴≤9m;双轴9-14m之间曝气转碟安装密度：＜5ds/m设计耗用功率密度：10-12.5w/m3说明：一般来说耗用功率一般为配用功率50%-60%之间。如客户有特别要求我公司可提供双速减速机（55rpm、65rpm）或提供调速电机（0-75转/分）。以下是55转/分下游设导流板的整机性能表(安装密度：4片/m)氧化沟宽(m)转碟数(ds)510mm浸没深度时配用电机功率(KW)耗用电机功率(KW)充氧能力(KgO2/h)146.323.72.22812.645.53.331117.387.55.2541523.7116.651930.02159.7562437.9218.511.172844.242213.283047.42214.193656.883015.8104063.23718.555转/分下游设导流板的整机性能表(安装密度：5片/m)水平轴跨度(m)转盘数(ds)510mm浸没深度时配用电机功率(KW)耗用电机功率(KW)充氧能力(KgO2/h)157.95.533.321015.87.55.2531422.12116.641828.44159.7552336.3418.511.162844.242213.273250.562214.183656.883015.894164.783718.5104672.684522.55.安装与调试5.1安装前准备5.1.1首先...
