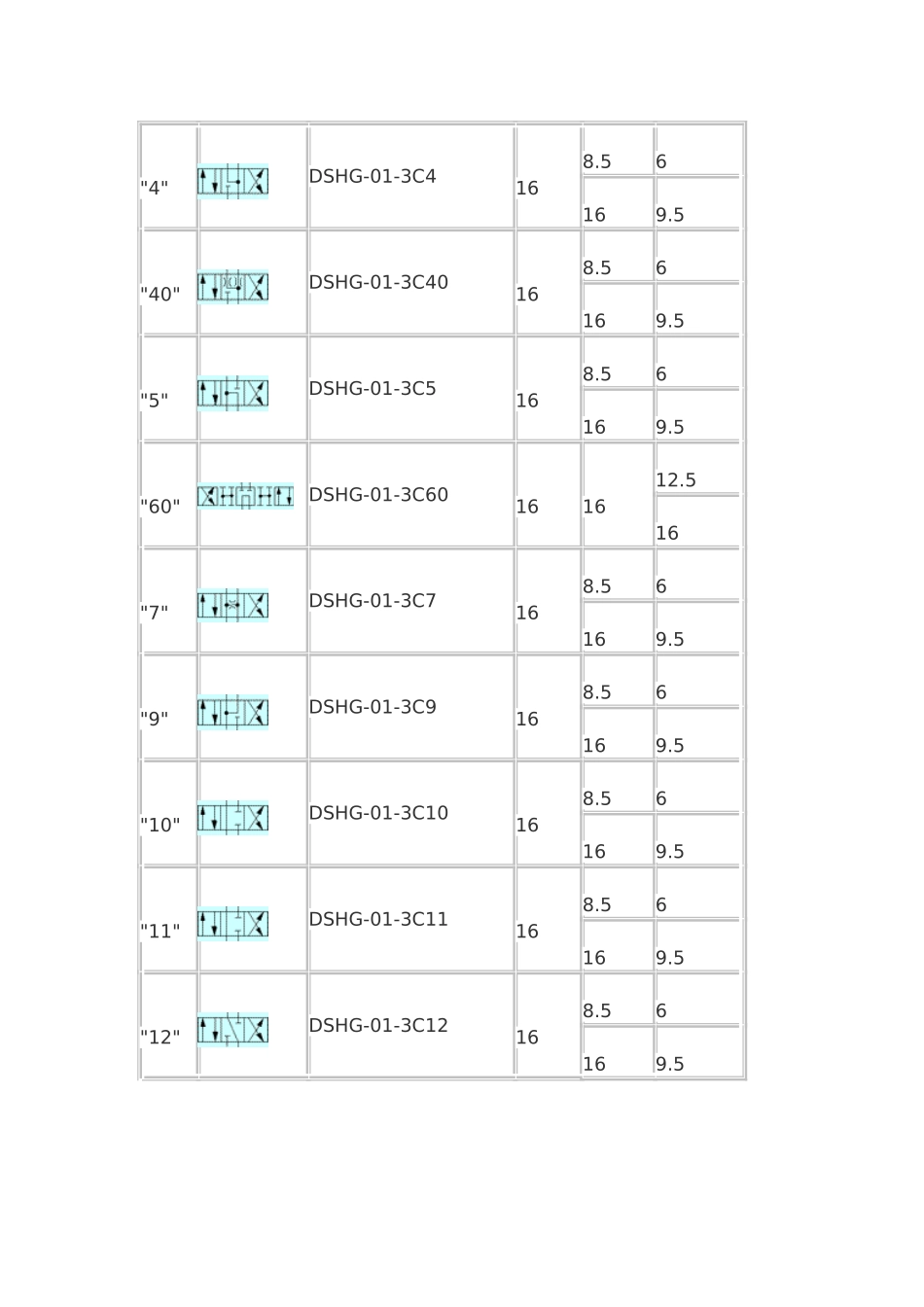

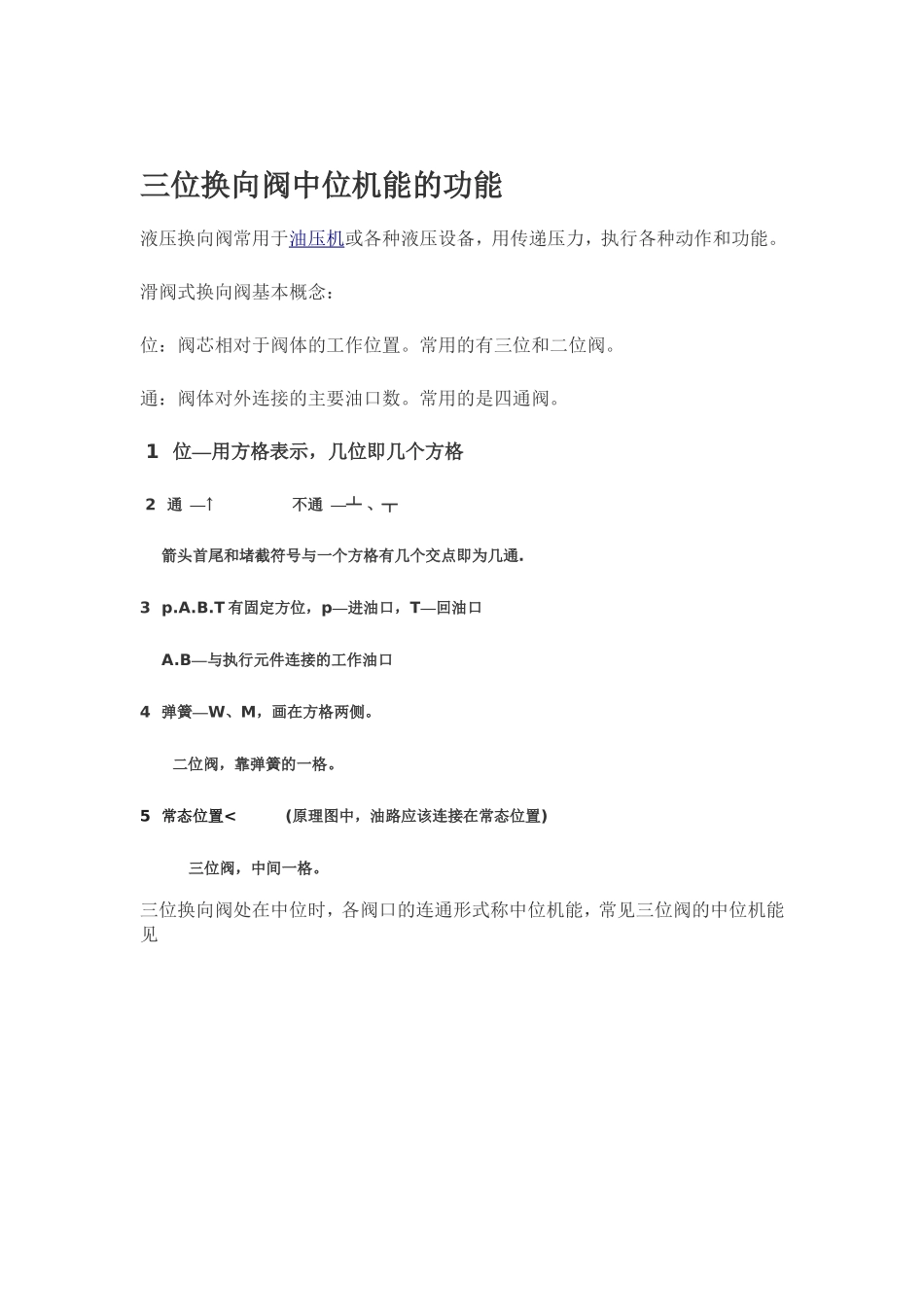

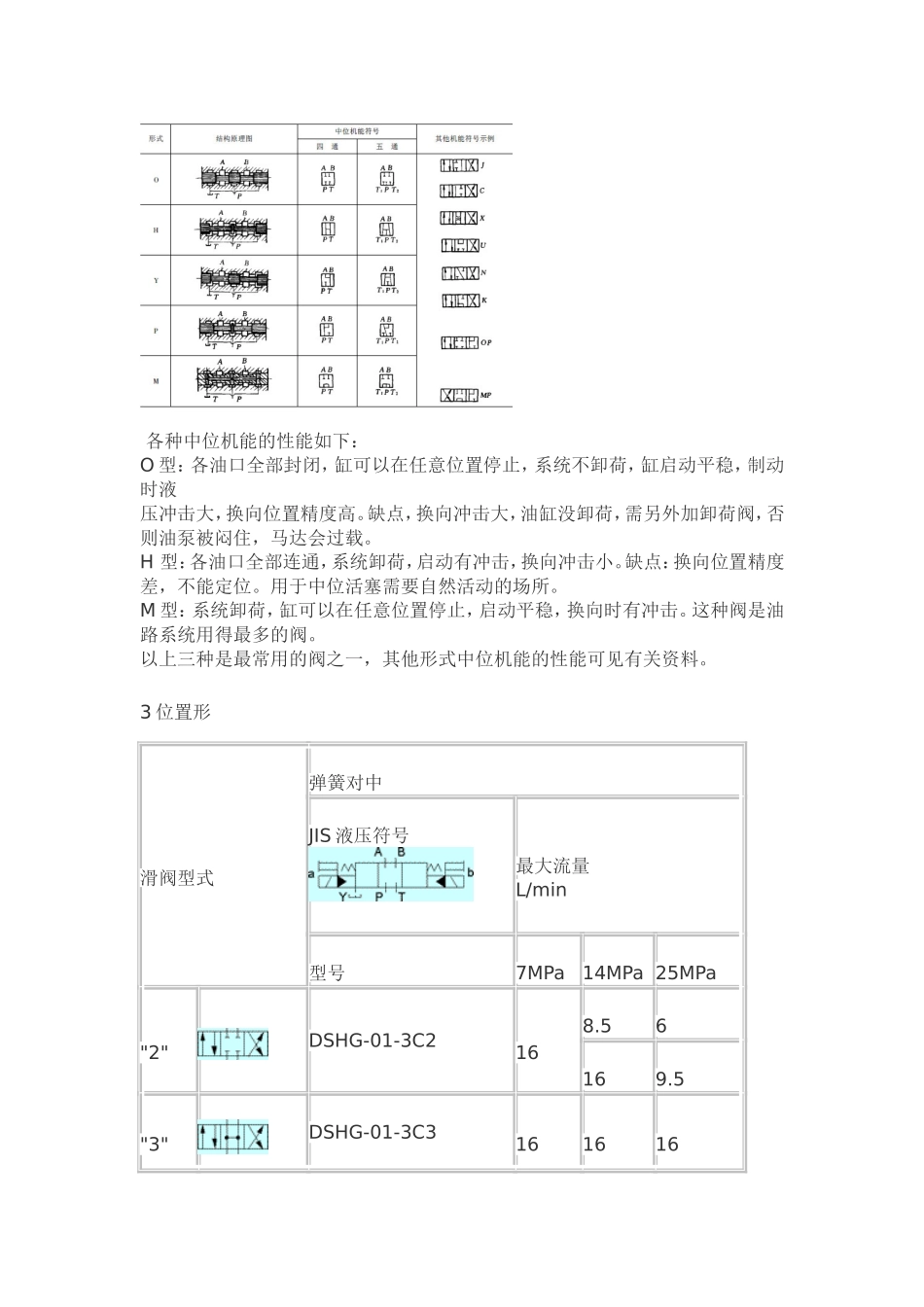

三位换向阀中位机能的功能液压换向阀常用于油压机或各种液压设备,用传递压力,执行各种动作和功能。滑阀式换向阀基本概念:位:阀芯相对于阀体的工作位置。常用的有三位和二位阀。通:阀体对外连接的主要油口数。常用的是四通阀。1位—用方格表示,几位即几个方格2通—↑不通—┴、┬箭头首尾和堵截符号与一个方格有几个交点即为几通.3p.A.B.T有固定方位,p—进油口,T—回油口A.B—与执行元件连接的工作油口4弹簧—W、M,画在方格两侧。二位阀,靠弹簧的一格。5常态位置<(原理图中,油路应该连接在常态位置)三位阀,中间一格。三位换向阀处在中位时,各阀口的连通形式称中位机能,常见三位阀的中位机能见各种中位机能的性能如下:O型:各油口全部封闭,缸可以在任意位置停止,系统不卸荷,缸启动平稳,制动时液压冲击大,换向位置精度高。缺点,换向冲击大,油缸没卸荷,需另外加卸荷阀,否则油泵被闷住,马达会过载。H型:各油口全部连通,系统卸荷,启动有冲击,换向冲击小。缺点:换向位置精度差,不能定位。用于中位活塞需要自然活动的场所。M型:系统卸荷,缸可以在任意位置停止,启动平稳,换向时有冲击。这种阀是油路系统用得最多的阀。以上三种是最常用的阀之一,其他形式中位机能的性能可见有关资料。3位置形滑阀型式弹簧对中JIS液压符号最大流量L/min型号7MPa14MPa25MPa"2"DSHG-01-3C2168.56169.5"3"DSHG-01-3C3161616"4"DSHG-01-3C4168.56169.5"40"DSHG-01-3C40168.56169.5"5"DSHG-01-3C5168.56169.5"60"DSHG-01-3C60161612.516"7"DSHG-01-3C7168.56169.5"9"DSHG-01-3C9168.56169.5"10"DSHG-01-3C10168.56169.5"11"DSHG-01-3C11168.56169.5"12"DSHG-01-3C12168.56169.5
