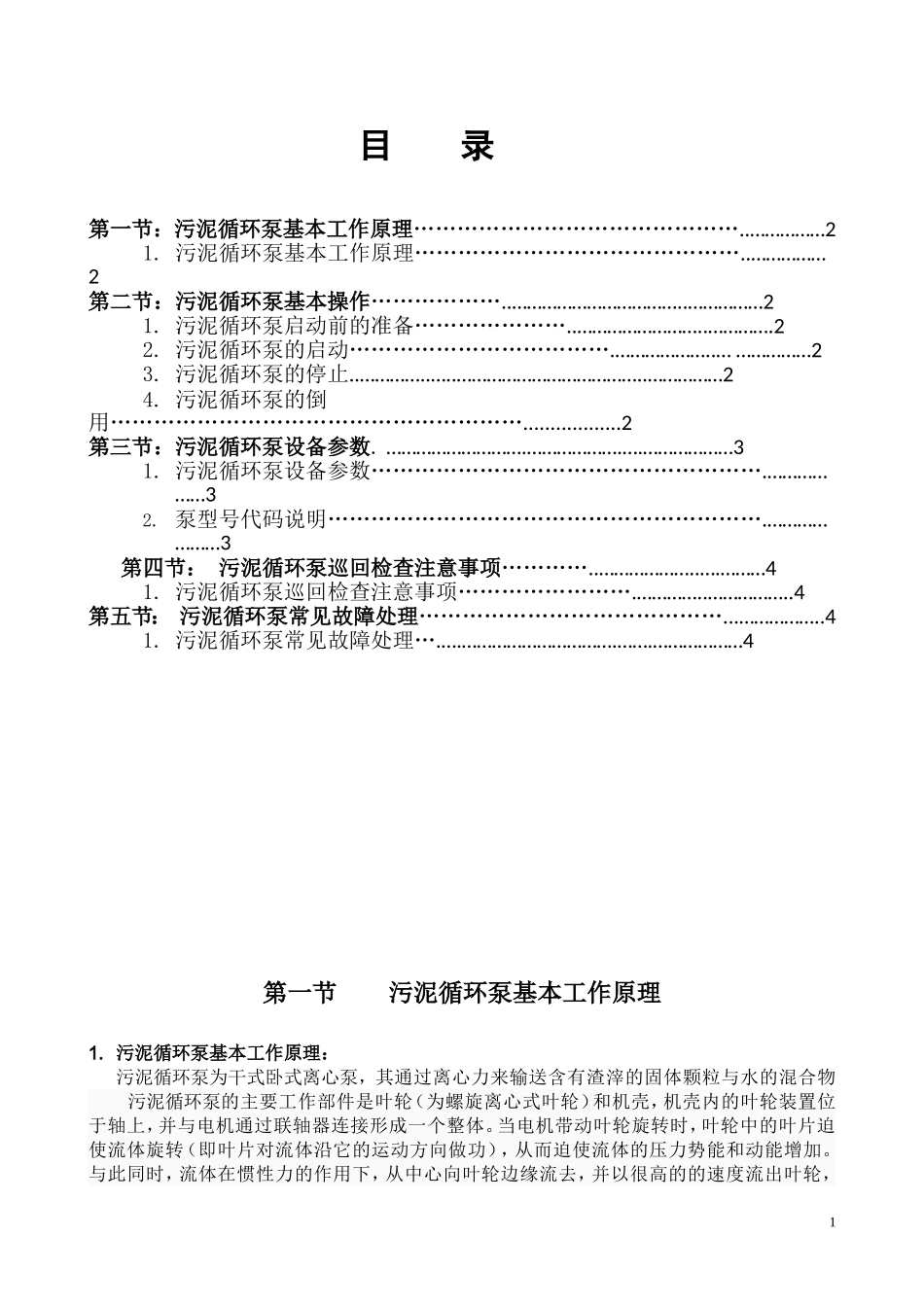

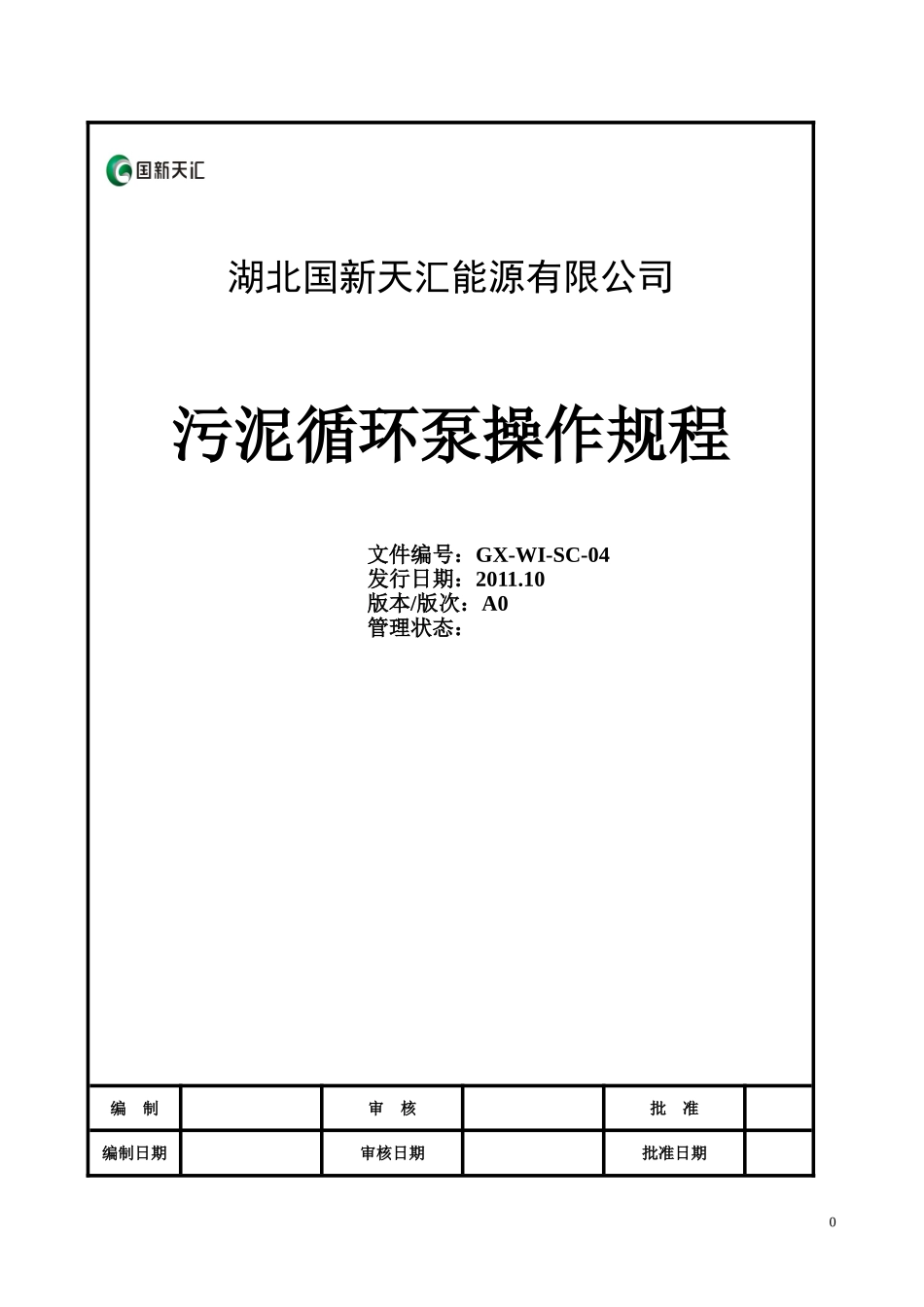

湖北国新天汇能源有限公司污泥循环泵操作规程文件编号：GX-WI-SC-04发行日期：2011.10版本/版次：A0管理状态：编制审核批准编制日期审核日期批准日期0目录第一节：污泥循环泵基本工作原理………………………………………..……………21.污泥循环泵基本工作原理………………………………………..……………2第二节：污泥循环泵基本操作………………..……………………………..……………21.污泥循环泵启动前的准备…………………..……………………..………….22.污泥循环泵的启动……………………………….………………..………………23.污泥循环泵的停止..…………..…..………………………………..……………24.污泥循环泵的倒用…………………………………………………..................2第三节：污泥循环泵设备参数.……………………….……………….….………………31.污泥循环泵设备参数……………………………………………….………………32.泵型号代码说明…………………………………………………….…………………3第四节：污泥循环泵巡回检查注意事项…………..………………..….………41.污泥循环泵巡回检查注意事项…………………….…………..……………..4第五节：污泥循环泵常见故障处理……………………………………...……………..41.污泥循环泵常见故障处理….….………………………….…….………………4第一节污泥循环泵基本工作原理1.污泥循环泵基本工作原理：污泥循环泵为干式卧式离心泵，其通过离心力来输送含有渣滓的固体颗粒与水的混合物污泥循环泵的主要工作部件是叶轮（为螺旋离心式叶轮）和机壳，机壳内的叶轮装置位于轴上，并与电机通过联轴器连接形成一个整体。当电机带动叶轮旋转时，叶轮中的叶片迫使流体旋转（即叶片对流体沿它的运动方向做功），从而迫使流体的压力势能和动能增加。与此同时，流体在惯性力的作用下，从中心向叶轮边缘流去，并以很高的的速度流出叶轮，1进入压出室，再经出口排出，这个过程为流体排除过程。同时，由于叶轮中心的流体流向边缘，在叶轮中心形成负压区，当它具有足够的真空时，在吸入端压强的作用下，流体经吸入室进入叶轮，这个过程称为流体吸入过程。由于叶轮连续的旋转，流体也就连续的排出、吸入，形成连续的工作，达到对流体的不间断输送。污泥循环泵的工作过程，实际上是一个连续的能量传递和转化的过程。它将电动机高速旋转的机械能，通过泵的叶轮传递并转化为被输送流体的静压能和动能。第二节污泥循环泵基本操作1．污泥循环泵启动前的准备：1.1清除泵机座及周围一切杂物，清理好现场，防止泵发生缠绕和将泵电机淋湿；1.2检查泵机座、电机机座螺栓及各部位的连接螺栓紧固情况是否完好，包括进出口管道的连接螺栓的紧固情况，并联系相关人员对电机做绝缘测试；1.3检查泵的润滑油是否在油视窗的2/3处，油颜色是否正常，如果是乳白色或黑色是油质已经损坏，要更换润滑油；1.5手动对泵进行盘车，注意泵内有无异响，转动要求灵活无卡涩现象，盘车后要将防护罩装好；2．污泥循环泵的启动：2.1打开进出口阀门，向泵内注入物料，打开出口排污排气，直到有物料出来；2.2点动启动按钮，启动泵后检查泵的电流、振动，电机及泵壳温度是否正常，并迅速的检查泵出口压力，防止憋压，并调节泵的出口将压力调节到相关范围内；3．污泥循环泵的停止：3.1迅速按下停止按钮，后关闭泵的进出口阀门，通过泵的排污阀门，排尽泵内残留物料；3.2打开泵体连接的冲洗阀门，对泵体内残留物料进行冲洗，直到干净为止。4．污泥循环泵的倒用：（以A倒B为例）4.1按正程序启动B泵，但在启动时将B泵出口关闭，待B泵运行正常后，缓慢的关闭A泵出口，并开大B泵出口，直到B泵进口开全，A泵进口关死。并迅速停下A泵。4.2待停下A泵后，确认其进出口阀门关闭。通过泵的排污阀门，排尽泵内残留物料；打开泵体连接的冲洗阀门，对泵体内残留物料进行冲洗，直到干净为止。5．污泥循环泵的旋转方向判断：5.1带料启动污泥循环泵，并观察其振动大小，若振动较大则为反转，若较小则为正转。5.2泵的盘车：每隔半个月，需对泵进行点动盘车。第三节污泥循环泵...
