第二章作业参考答案(2010)VIP专享VIP免费

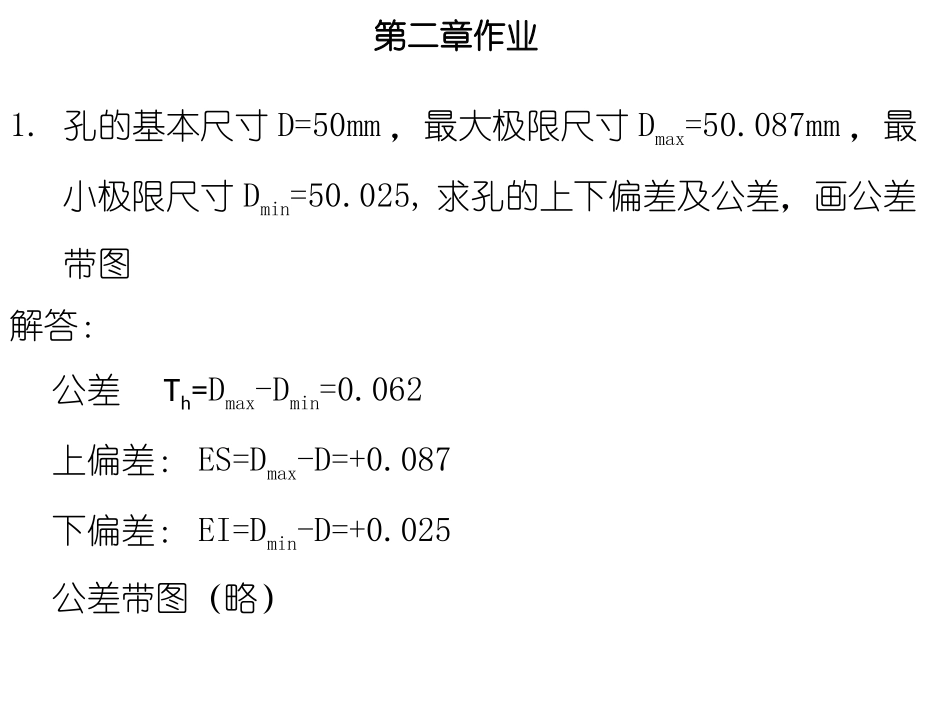

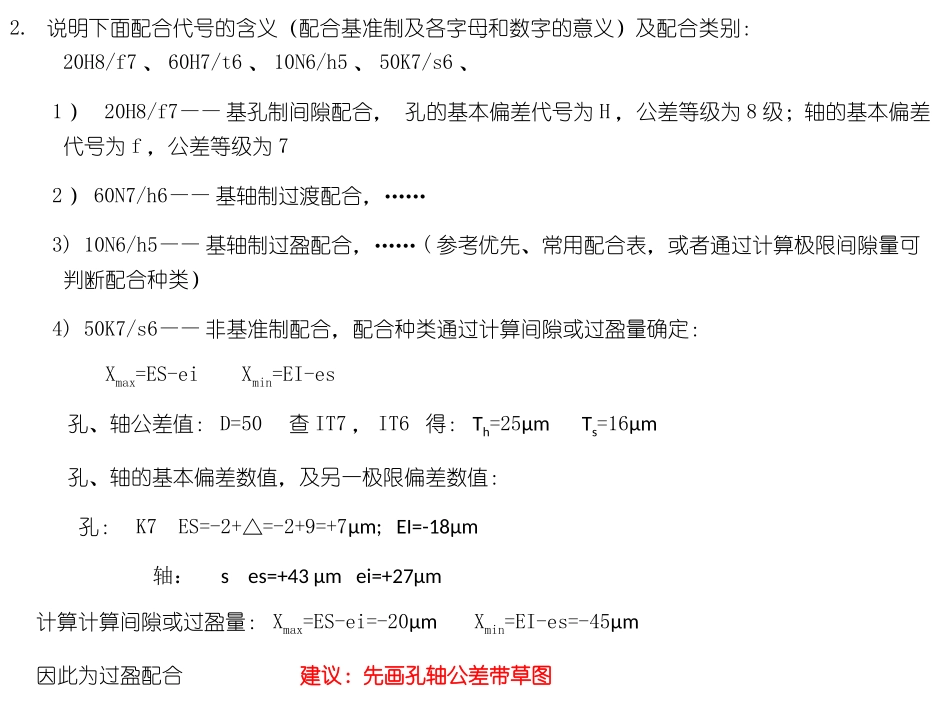

第二章作业1.孔的基本尺寸D=50mm，最大极限尺寸Dmax=50.087mm，最小极限尺寸Dmin=50.025,求孔的上下偏差及公差，画公差带图解答：公差Th=Dmax-Dmin=0.062上偏差：ES=Dmax-D=+0.087下偏差：EI=Dmin-D=+0.025公差带图（略）2.说明下面配合代号的含义（配合基准制及各字母和数字的意义）及配合类别：20H8/f7、60H7/t6、10N6/h5、50K7/s6、1）20H8/f7——基孔制间隙配合，孔的基本偏差代号为H，公差等级为8级；轴的基本偏差代号为f，公差等级为72）60N7/h6——基轴制过渡配合，……3)10N6/h5——基轴制过盈配合，……(参考优先、常用配合表，或者通过计算极限间隙量可判断配合种类）4)50K7/s6——非基准制配合，配合种类通过计算间隙或过盈量确定：Xmax=ES-eiXmin=EI-es孔、轴公差值：D=50查IT7，IT6得：Th=25μmTs=16μm孔、轴的基本偏差数值，及另一极限偏差数值：孔：K7ES=-2+△=-2+9=+7μm;EI=-18μm轴：ses=+43μmei=+27μm计算计算间隙或过盈量：Xmax=ES-ei=-20μmXmin=EI-es=-45μm因此为过盈配合建议：先画孔轴公差带草图3.确定H7/t7，Φ45T7/h7的极限过盈。两同名配合的配合性质是否相同？怎样处理才能使两同名配合性质相同？解答：1）先画孔、轴公差带草图；2）计算极限过盈量步骤：（由于Ymin＝ES–ei；Ymax＝EI–es）先查表求ES、EI、es、ei再求Ymax、Ymin的步骤解：查表IT7＝25μm（１）Φ50H7/t7：EI＝0，ES＝+25μm；ei＝+54m,es＝+79μm则：Ymin＝－29μm，Ymax＝-79μm（２）Φ50T7/h7：ES＝-54+△＝-54+9＝-45μm，EI＝-70μmes＝0，ei＝-25μm,则：Ymin＝－20μm，Ymax＝-70μm（３）画公差带图和配合公差带图可知：1）两同名配合的配合性质不同，Ymin，Ymax相差9μm（△值）2）较高精度的过渡和过盈配合，孔比轴低一精度等级则相同即：Φ45H7/t6与Φ45T7/h6配合性质相同4.基本尺寸为60的孔轴配合，Xman=+40μm，Th=30μm，Ts=20μm，es=0，试求其它极限偏差，并画公差带图及配合公差带图解答：1）计算另一极限间隙，确定配合性质Xman-Xmin=Tf=50μmXmin=-10μm——过渡配合2）计算孔轴的极限偏差（建议先画公差带草图)es=0ei=es-Ts=-20μmES=Xman+ei=+40+(-20μm)=20μmEI=Xmin+es=-10μm3）公差带图（略）5.P442-13题基本尺寸最大极限尺寸最小极限尺寸上偏差下偏差公差尺寸标注孔Φ1212.07512.032+0.075+0.0320.053轴Φ6060.07260.053+0.072+0.0530.019孔Φ3029.97829.957-0.022-0.0430.021轴Φ8079.99079.944-0.010-0.0560.046孔Φ5050.00549.996+0.005-0.0340.039孔Φ4040.01439.989+0.014-0.0110.025轴Φ7069.97069.896-0.030-0.1040.0746.已知下列三对孔轴配合的极限间隙或过盈，试分别确定孔、轴的尺寸公差等级，并选择适当的配合和基准制(1)配合基本尺寸为30，要求间隙量+0.020～+0.086（2）配合基本尺寸为40，要求过盈量－0.035～－0.076（3）配合基本尺寸为60，要求间隙量－0.023～+0.053（1）配合基本尺寸为Ф30，Xmax＝+0.086Xmin＝+0.0201）确定孔、轴公差等级：由配合公差：Tf＝Xmax－Xmin＝Th+Ts＝0.066查标准公差值表，取IT8：Th＝Ts＝0.0332）选用基孔制，孔的公差代号：H8EI＝0，ES＝EI+Th＝+0.0333）确定轴的基本偏差代号：间隙配合轴的基本为上偏差es由Xmin=EI－es＝+0.020得es＝－Xmin＝－0.020反查轴的基本偏差数值表，得代号为f的基本偏差es＝－0.020ei＝es－Ts＝－０.0534）配合代号为：Ф30H8/f85）验算：Ф30H8/f8的Xmax，Xmin是否与题目要求相符（略）6）画公差带图（略）（2）配合基本尺寸为Ф40，Ymax=－0.076Ymin=－0.0351）确定公差等级：Tf＝Ymin－Ymax＝Th+Ts＝0.041查标准公差值表，孔取IT7：Th＝0.025轴取IT6：Ts＝0.0162）选用基孔制：孔的公差代号：H8EI＝0，ES＝EI+Ts＝+0.0253）确定轴的基本偏差代号：过盈配合轴的基本为ei由Ymin=ES－ei得ei＝ES－Ymin＝+0.060反查轴的基本偏差数值表，得代号为u的基本偏差ei＝+0.060es＝ei＋Ts＝＋0.0764）配合代号为：Ф40H7/u65）验算：Ф40H7/u6的Ymax，Ymin是否与题目要求相符（略）6）画公差带图（略）（3）配合基本尺寸为Ф60，Xmax=+0.053Xmin=－0.0231）确定公差等级：Tf＝Xmax－...
