镀锌风管的工艺流程和安装流程VIP免费

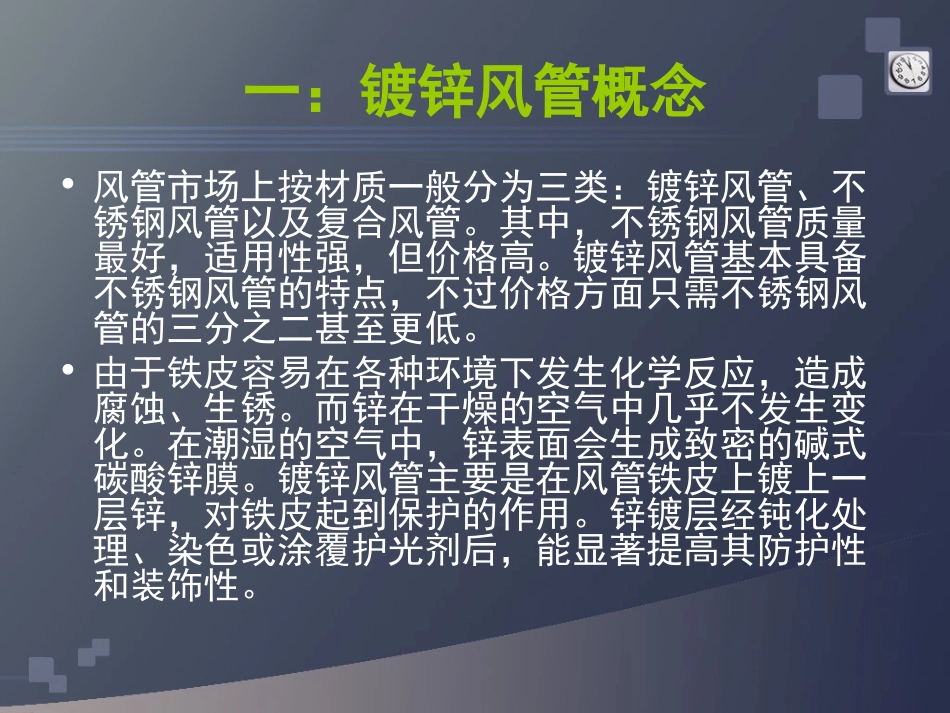

镀锌风管镀锌风管二：镀锌风管的工艺流程二：镀锌风管的工艺流程三：镀锌风管的安装流程三：镀锌风管的安装流程一：镀锌风管概念一：镀锌风管概念四：镀锌风管的特点四：镀锌风管的特点一：镀锌风管概念•风管市场上按材质一般分为三类：镀锌风管、不锈钢风管以及复合风管。其中，不锈钢风管质量最好，适用性强，但价格高。镀锌风管基本具备不锈钢风管的特点，不过价格方面只需不锈钢风管的三分之二甚至更低。•由于铁皮容易在各种环境下发生化学反应，造成腐蚀、生锈。而锌在干燥的空气中几乎不发生变化。在潮湿的空气中，锌表面会生成致密的碱式碳酸锌膜。镀锌风管主要是在风管铁皮上镀上一层锌，对铁皮起到保护的作用。锌镀层经钝化处理、染色或涂覆护光剂后，能显著提高其防护性和装饰性。二：镀锌风管的工艺流程•经检验合格后的镀锌钢板，对不同规格的镀锌风管采用按规范要求的不同厚度的板材。在熟悉图纸镀锌风管的尺寸和布局的基础上，由熟练的技工师傅放线开料，保证镀锌风管制作安装符合《通风与空调工程施工质量验收规范》（GB50243-2002）的4.3.1、4.3.2、4.3.3的规定。•法兰的加工除边长（或直径）按规范要求外，还应严格做到：•a.型材必须经发包人认可，不得有锈蚀、结皮或麻点。•b.法兰组焊对缝平整度错口不大于0.5mm，铆钉孔间距不大于100mm，（螺孔间距不大于120mm），孔距准确，应具有互换性。•c.焊渣、焊接飞溅物、浮锈应彻底清除干净。•d.涂擦附着力强的防锈底漆二层，螺孔及转角不得有油漆淋滴现象。1、镀锌风管的制作方法：2、镀锌风管法兰将按照图纸规定的系列规格统一制作，法兰的螺栓孔采用冲床和模具进行定距离冲制，法兰的成型焊接也采用专用模具进行定位焊接，以确保同一规格的镀锌风管法兰具有互换性。3、钢板开料后，由熟练铆工进行压加强筋、咬口、折弯等工序进行镀锌风管的制作，咬口处应严密。制作成形后，将法兰固定于镀锌风管两端，并在两法兰面平行时，将法兰在镀锌风管上铆固。镀锌风管和法兰翻边铆接时，翻边应平整、宽度应一致，且不应小于6mm，并不得有开裂和孔洞。镀锌风管与法兰的共同制作关键点是材料开料的准确和制作场地的平整，制作好的镀锌风管不得有扭曲或倾斜。镀锌风管制作好后根据系统进行编号。•根据设计图纸和国家规范的要求，进行镀锌风管安装。镀锌风管安装前，做好组装件的清洁工作，之后，根据图纸镀锌风管各系统的分布，按照制作好的镀锌风管编号进行排列、组合，核对镀锌风管尺寸，所在轴线位置符合图纸后，方可吊装。吊装用手动葫芦，可以由起重班组配合，注意吊装时镀锌风管的平衡升降，以防侧滑三：镀锌风管的安装流程三：镀锌风管的安装流程1、镀锌风管吊装：•或倾倒。镀锌风管用角钢横担固定于支吊架上。镀锌风管安装时，主管尽量贴大梁底，支管也尽高安装。交叉作业时一定要与水施、电施协调配合好，同时要注意安全。镀锌风管安装好后，检查镀锌风管的安装高度是否满足设计要求，镀锌风管的水平、垂直度是否符合规范要求，支架是否歪斜，支架间距是否符合要求。2、支吊架制作安装•根据规范的要求，对不同规格的镀锌风管采用不同大小的支吊架。吊杆的长度要根据镀锌风管的尺寸和安装高度，以及楼层梁或钢架的高度来下料加工。吊杆的吊码用角钢加工，吊杆的末端螺纹丝牙要满足调节镀锌风管标高的要求，吊杆的顶部与角钢码焊接固定，吊杆油防锈漆和面漆各两遍。吊杆制作好后，就可以根据镀锌风管的布置方位进行安装，间距符合设计及规范的要求。•1、外观光滑，无锌瘤、毛刺，呈银白色；•2、安装方便，连接点少；•3、通风阻力小，通风噪声小；•4、强度与刚性均好；•5、厚度均为可控，在5-107μm之内任意选择；•6、无氢脆、无温度危害，可保证材料力学性能不变；•7、可代替部分需热镀锌的工艺；•8、耐腐蚀性好，中性盐雾试验达240小时；•9、采用热镀锌方法完成，适用于各种强酸、碱雾气等强腐蚀环境中；•10、可根据客户要求，专门设计、定做各种规格风管。四：镀锌风管的特点四：镀锌风管的特点谢谢观看文章转载于：http://www.fengguan888.com/xwzx/397.html
