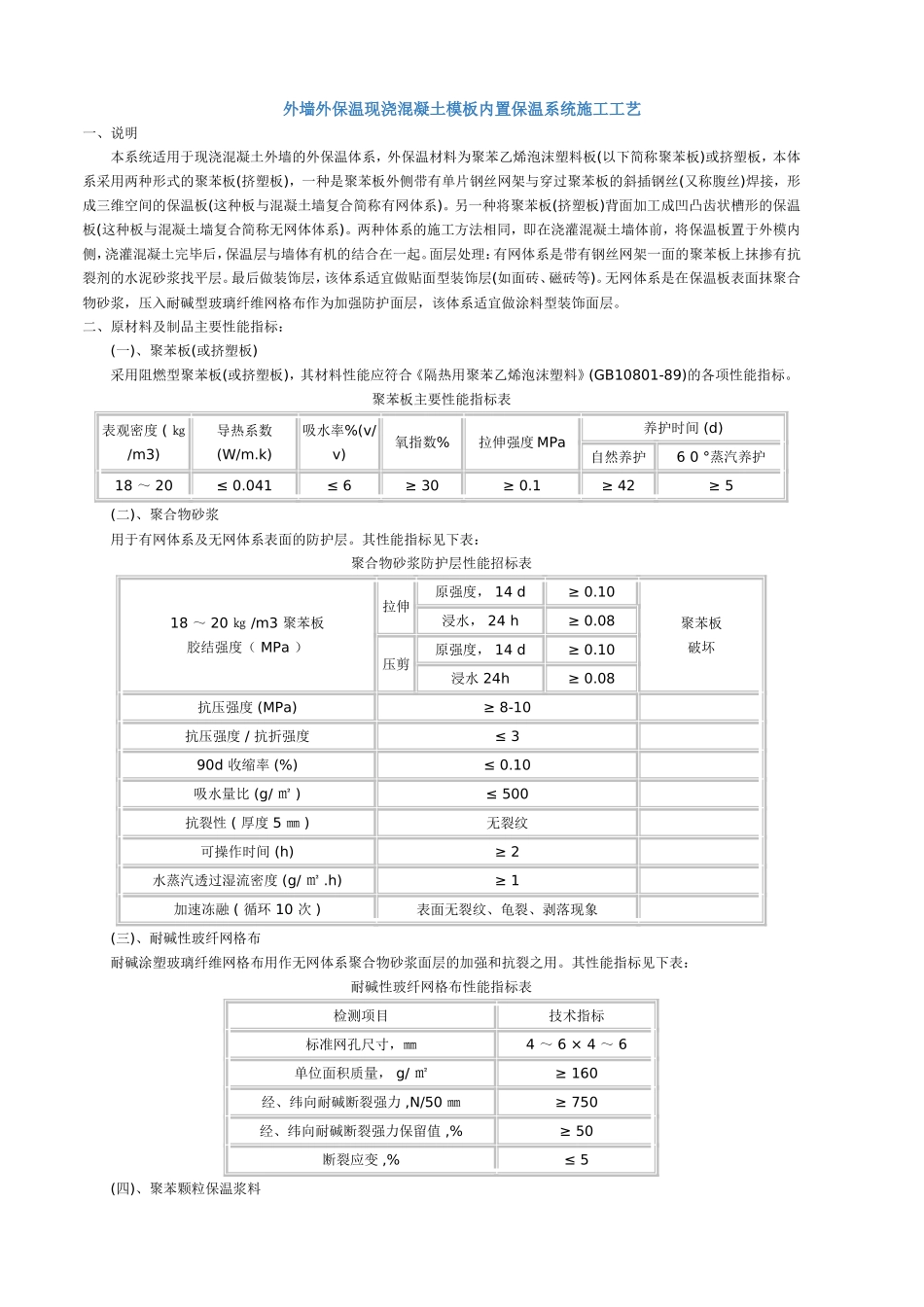

外墙外保温现浇混凝土模板内置保温系统施工工艺一、说明本系统适用于现浇混凝土外墙的外保温体系，外保温材料为聚苯乙烯泡沫塑料板(以下简称聚苯板)或挤塑板，本体系采用两种形式的聚苯板(挤塑板)，一种是聚苯板外侧带有单片钢丝网架与穿过聚苯板的斜插钢丝(又称腹丝)焊接，形成三维空间的保温板(这种板与混凝土墙复合简称有网体系)。另一种将聚苯板(挤塑板)背面加工成凹凸齿状槽形的保温板(这种板与混凝土墙复合简称无网体体系)。两种体系的施工方法相同，即在浇灌混凝土墙体前，将保温板置于外模内侧，浇灌混凝土完毕后，保温层与墙体有机的结合在一起。面层处理：有网体系是带有钢丝网架一面的聚苯板上抹掺有抗裂剂的水泥砂浆找平层。最后做装饰层，该体系适宜做贴面型装饰层(如面砖、磁砖等)。无网体系是在保温板表面抹聚合物砂浆，压入耐碱型玻璃纤维网格布作为加强防护面层，该体系适宜做涂料型装饰面层。二、原材料及制品主要性能指标：(一)、聚苯板(或挤塑板)采用阻燃型聚苯板(或挤塑板)，其材料性能应符合《隔热用聚苯乙烯泡沫塑料》(GB10801-89)的各项性能指标。聚苯板主要性能指标表表观密度(㎏/m3)导热系数(W/m.k)吸水率%(v/v)氧指数%拉伸强度MPa养护时间(d)自然养护60°蒸汽养护18～20≤0.041≤6≥30≥0.1≥42≥5(二)、聚合物砂浆用于有网体系及无网体系表面的防护层。其性能指标见下表：聚合物砂浆防护层性能招标表18～20㎏/m3聚苯板胶结强度（MPa）拉伸原强度，14d≥0.10聚苯板破坏浸水，24h≥0.08压剪原强度，14d≥0.10浸水24h≥0.08抗压强度(MPa)≥8-10抗压强度/抗折强度≤390d收缩率(%)≤0.10吸水量比(g/㎡)≤500抗裂性(厚度5㎜)无裂纹可操作时间(h)≥2水蒸汽透过湿流密度(g/㎡.h)≥1加速冻融(循环10次)表面无裂纹、龟裂、剥落现象(三)、耐碱性玻纤网格布耐碱涂塑玻璃纤维网格布用作无网体系聚合物砂浆面层的加强和抗裂之用。其性能指标见下表：耐碱性玻纤网格布性能指标表检测项目技术指标标准网孔尺寸，㎜4～6×4～6单位面积质量，g/㎡≥160经、纬向耐碱断裂强力,N/50㎜≥750经、纬向耐碱断裂强力保留值,%≥50断裂应变,%≤5(四)、聚苯颗粒保温浆料用于窗口外侧面保温、无网体系中个别局部找平和堵孔等，聚苯颗粒保温浆料的性能指标应符合北京市标准《外墙外保温施工技术规程》DBJ/T－50－2002的要求，与聚苯板的粘结抗拉强度应≥0.1MPa。(五)、低碳钢丝性能指标用于有网体系的面层钢丝，斜插钢丝应为镀锌钢丝。其性能指标见下表：直径㎜抗拉强度N/㎜冷弯试验反复弯曲180°用途2.0±0.05≥550≥6次网片表面镀锌斜插腹丝2.5±0.05≥550≥6次(六)、聚苯板胶粘剂用于苯板之间粘结用胶，性能指标如下：1、对聚苯板的溶解性应≤0.5㎜；2、聚苯板之间的粘结抗拉强度≥0.1MPa；(七)、尼龙锚栓尼龙锚栓由三部分组成，即膨胀尼龙外套、其材料一般均用聚酰胺PA6、PA6.6(即尼龙6尼龙66)，亦可用聚丙烯树脂PP制作，镀锌螺丝和圆形压帽盖。其性能技术如下：尼龙锚栓技术要求表项目外管管径镀锌螺丝埋入混凝土深度单个抗拔力打孔安装式预埋式指标10㎜镀锌厚度≥μm≥50㎜≥1.0KN≥1.5KN(八)、界面剂用于有网及无网体系聚苯板外表面，其技术性能应符合北京市标准《建筑用界面处理剂应用技术规程》DBJ/T01-40-98标准要求。在有网体系中界面剂与钢丝应有牢固的握裹力，经90℃反复折弯5次，不脱落。(九)、有网系统保温板1、钢丝网质量要求保温板钢丝网架质量要求表项次项目质量要求1外观保温板正面有梯形凹凸槽，槽中距100㎜，板面及钢丝均匀喷涂界面剂2焊点强度抗拉力≥330N，无过烧现象3焊点质量网片漏焊脱焊点不超过焊点数的8‰，且不应集中在一处。连续脱焊不应多于2点，板端200㎜区段内的焊点不允许脱焊虚焊，斜插筋脱焊点不超过3%4钢丝挑头网边挑头长度≤6㎜，插丝挑头≤5㎜，穿透聚苯板挑头≥30㎜5聚苯板对接≤3000长度中聚苯板对接不得多于两处，且对接处需用聚氨脂胶粘牢6重量≤4㎏/㎡说明：1）、横向钢丝应对准凹槽中心；2）、界面剂与钢丝和聚苯板的粘结牢固，涂层均匀一致，不得露底，厚度不小于1㎜；3）、在60㎏/㎡压力下聚苯板变形＜10%。2、规格尺寸允许偏差保温板...
