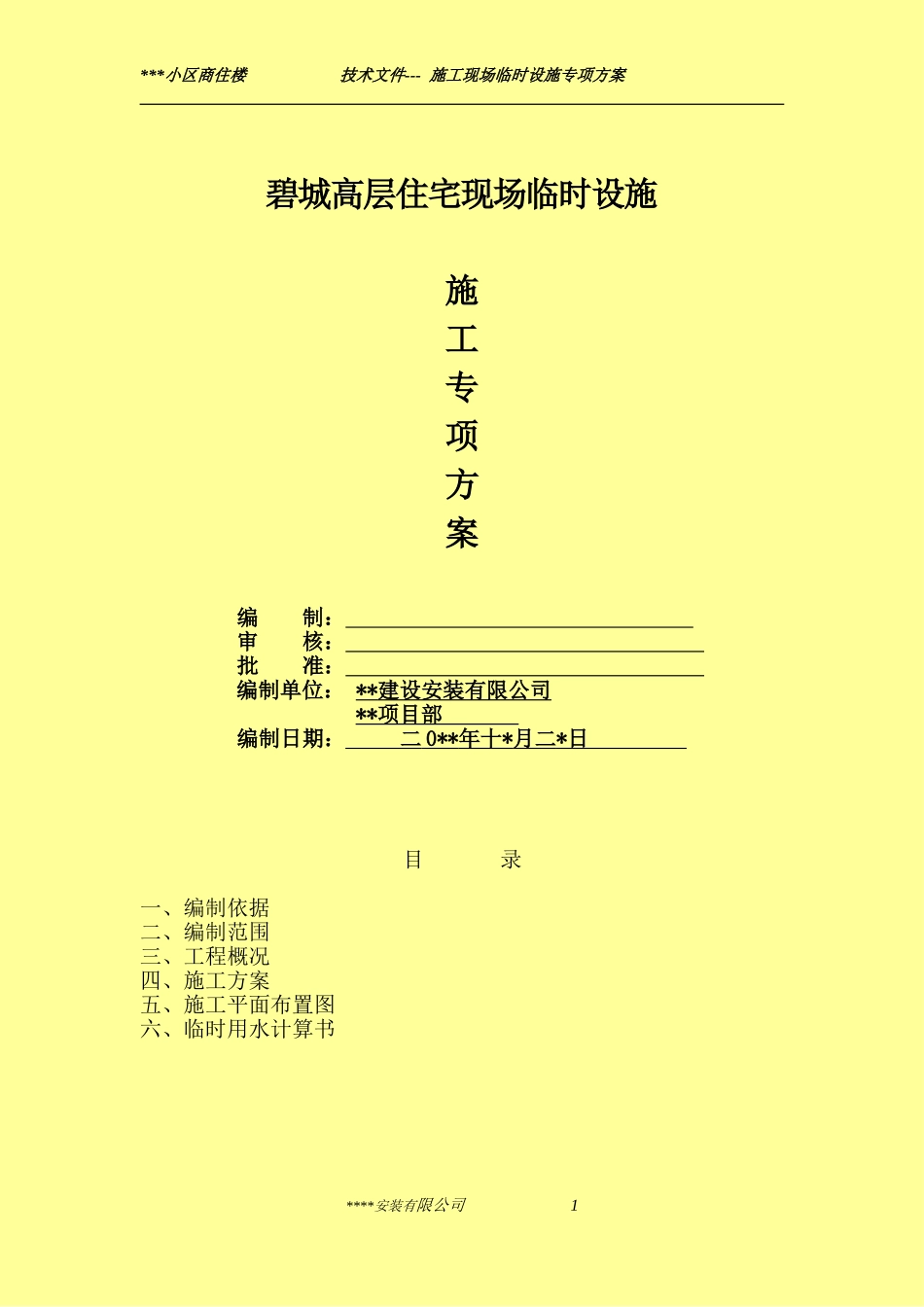

***小区商住楼技术文件---施工现场临时设施专项方案碧城高层住宅现场临时设施施工专项方案编制：审核：批准：编制单位：**建设安装有限公司**项目部编制日期：二0**年十*月二*日目录一、编制依据二、编制范围三、工程概况四、施工方案五、施工平面布置图六、临时用水计算书****安装有限公司1***小区商住楼技术文件---施工现场临时设施专项方案一．编制依据1.***小区*#楼施工组织设计2.**-**#楼施工现场平面布置图3.《关于在全省实施施工现场临时设施验收制度的通知》青建工《2003》156号4.《中华人民共和国安全生产法》5.《建筑施工安全检查标准》（JGJ59---99）6.国家及地方现行的有关规范、规程等。二.编制范围本施工方案包括临时房屋建设；临时给排水（室内外管网系统）工程；临时电气（室内外照明及动力系统）工程；室外散水、场地硬化、道路、围墙、大门等。三.工程概况1.建筑层高、层数及结构形式：本临设层高为2.7米，二层，钢结构工程（承重结构为C型钢，填充墙体及屋面为彩钢夹芯板）。2.建筑功能及面积：①办公及3#楼生活区653㎡.②浴室、门卫、更衣室、养护室等137.4㎡（3#--4#楼中间）.③4#楼生活区270㎡（4#楼东头）.④配电室15㎡（4#楼大门口）.⑤3#楼门卫楼4㎡.共计1079.40㎡。3.材料及施工做法：①内外墙采用100厚彩钢夹芯板墙体。（除食堂、厕所、浴室、配电室墙体采用240厚M7.5水泥砂浆MU10粘土砖砌筑。一层3#楼办公区地面为地砖；食堂、卫生间、浴室地面为水泥压光地面；二层地面铺人造地板革。②顶棚为PVC吊顶。③食堂、卫生间、浴室墙面贴墙面砖。④楼梯及扶手采用钢制楼梯。⑤门窗：门为彩钢夹芯板门，窗为塑钢窗。⑥屋面采用140㎜厚彩钢夹芯板，一面坡自然排水屋面。4.安装及室外工程：(1)电源为220\380V三相四线制加PE线供电，引自4#配电室，照明及动力共12个回路，由电力电缆埋地引入，各配电照明箱和动力配电箱，详见供电系统图及配电平面图。(2)照明干线为BV---6㎜2，照明分支线为BV---2.5㎜2，插座BV---（4）6㎜2；线槽敷设（其中干线为50㎜×25㎜线槽，支线为25㎜×15㎜线槽暗敷，材质为阻燃塑料线槽）。(3)照明配电箱中心距地1.5米，动力配电箱中心距地1.5米，移动配电箱中心距地1.2米，单相两孔的右孔或上孔与相线连接。（4）插座底距地0.3米，单相两孔的左孔或下孔与零线连接。单相三孔插座的右孔或上孔与相线连接，左孔或下孔与零线连接。单相三孔、三相四孔及三相五孔插座的接地与PE线接至上****安装有限公司2***小区商住楼技术文件---施工现场临时设施专项方案孔，插座的接地端子不与零线端子连接。同一场所的三相插头，接线的相序一致；接地或接零在插座间不串联连接。（5）开关底距地1.3米。（6）照明干线、支线、灯具、开关、插座详见平面图。（7）给水干线从3#楼北侧给水井通过水表采用32镀锌钢管接至各用水网点，支管采用20镀锌钢管，具体布置详见给水平面图。（8）排水采用Φ110PVC埋地，经化粪池排入城市市政排水管网，具体布置详见排水平面图。（9）室外散水、场地硬化、道路、围墙、大门等按施工现场平面布置图建设施工。四．施工方案（一）基础工程1、工艺流程2、施工工艺要点（1）、现场定位：依据施工现场总平面图进行放线，标高根据3#、4#±0.00标高现场确定。（2）基槽开挖宽度为200㎜，深度暂定为-1.4米，具体深度根据现场确定。（3）垫层砼100㎜，强度为C15.条形基础为500×300㎜，强度等级为C25；主筋采用14@150，分布筋6@200。（4）具体施工参照现行有关模板、钢筋、砼有关规范和要求进行施工。（二）主体工程1.彩钢安装工艺流程2.C型钢为12#国标材质，必须有厂家质量产品证明书。3.C型钢下料及焊接质量必须符合相关规范要求。4.C型钢必须在安装墙板前刷醇酸防锈漆和调和漆各二道。5.彩钢板须有厂家合格质量产品证明书。6.栏杆扶手采用40×4的方管。（三）装修工程1．地面：一层C10砼垫层80㎜，面层铺600×600地砖（办公室、食堂、厕所、浴室）；其余一层地面C10砼垫层80㎜，面层水泥地面压****安装有限公司3测量、放线开挖基槽安装模板绑扎钢筋浇注条形钢筋砼基础、预埋件安装C型钢一层立柱安装C型钢二层平梁安装彩钢夹芯板...
