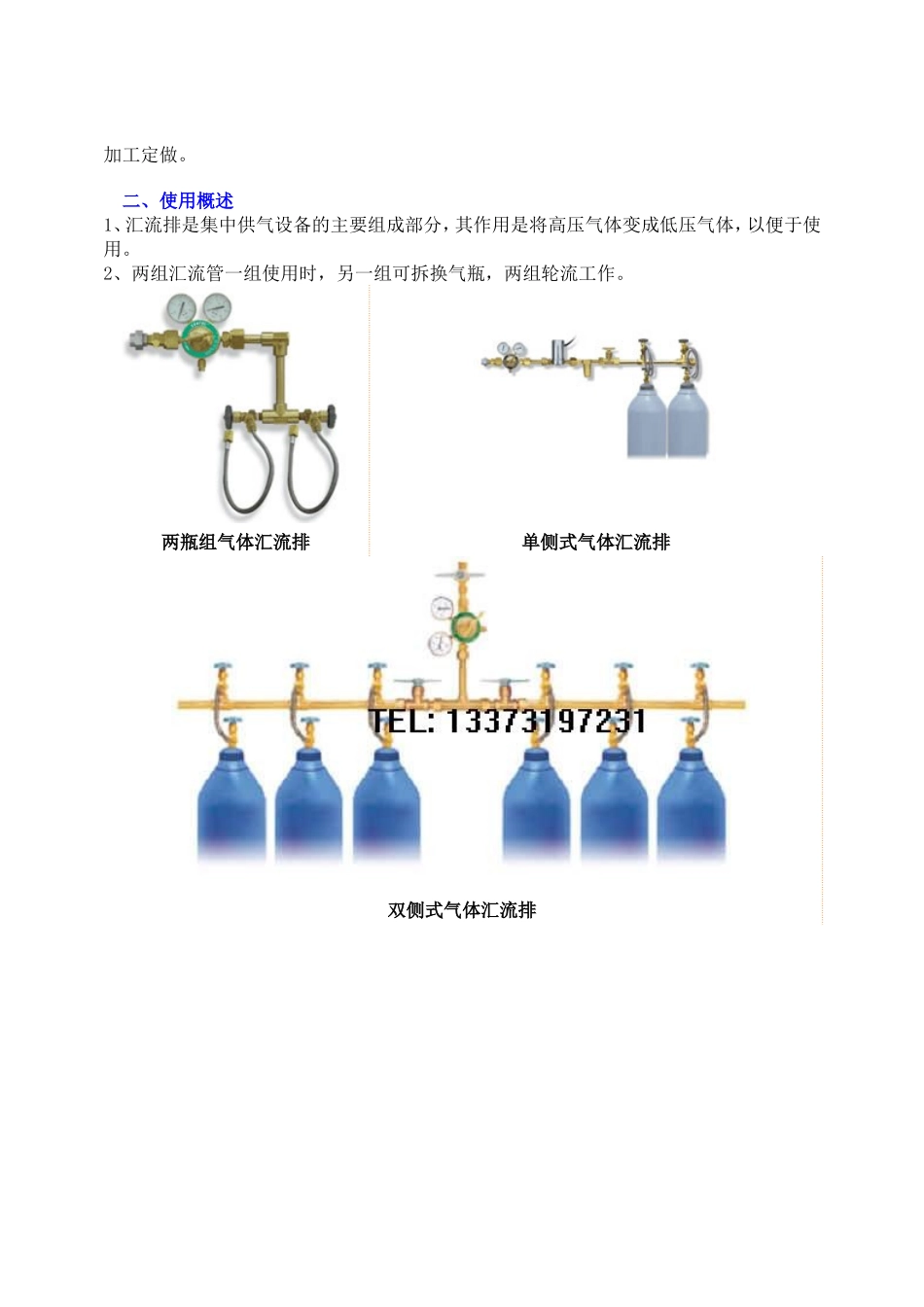

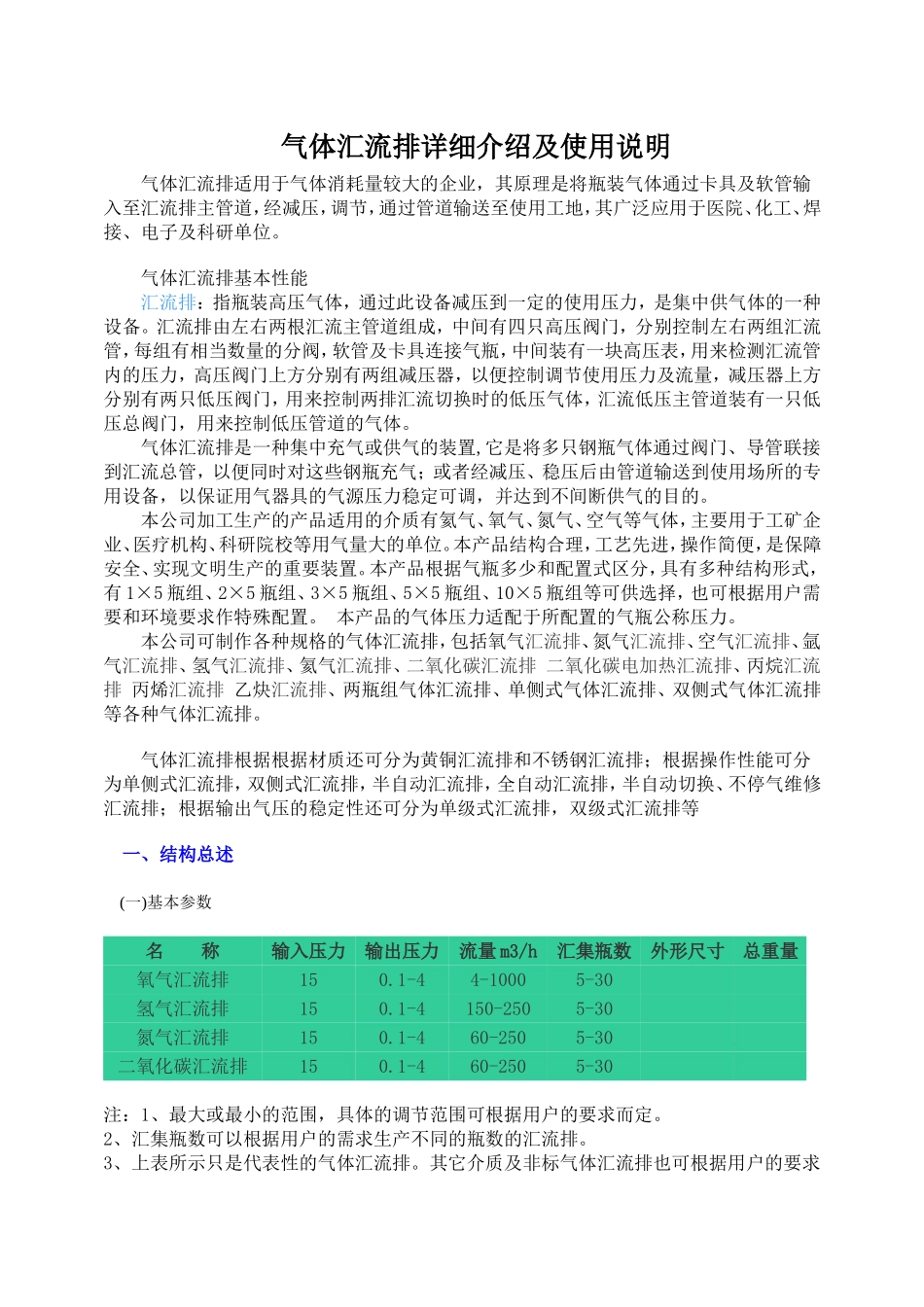

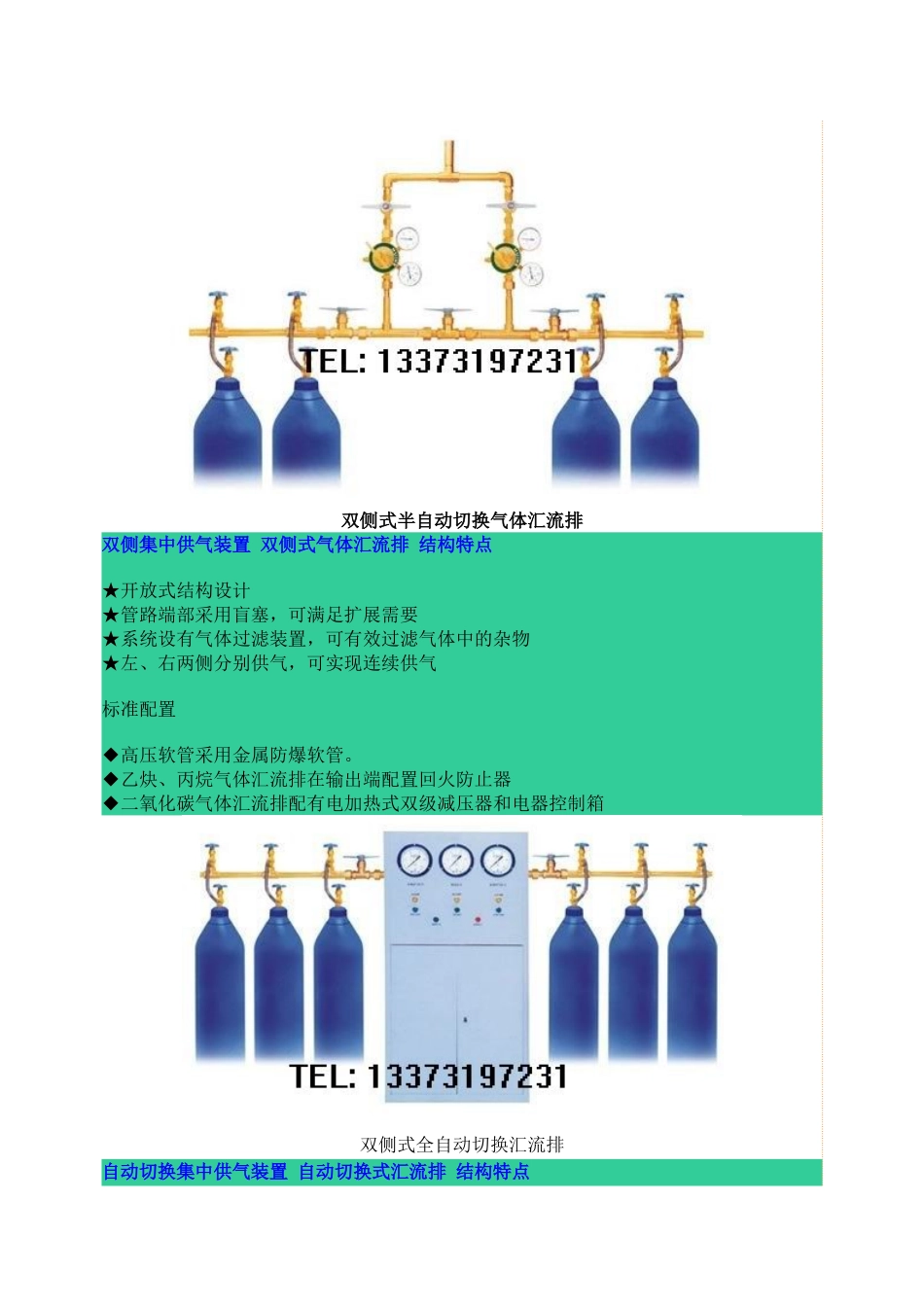

气体汇流排详细介绍及使用说明气体汇流排适用于气体消耗量较大的企业，其原理是将瓶装气体通过卡具及软管输入至汇流排主管道，经减压，调节，通过管道输送至使用工地，其广泛应用于医院、化工、焊接、电子及科研单位。气体汇流排基本性能汇流排：指瓶装高压气体，通过此设备减压到一定的使用压力，是集中供气体的一种设备。汇流排由左右两根汇流主管道组成，中间有四只高压阀门，分别控制左右两组汇流管，每组有相当数量的分阀，软管及卡具连接气瓶，中间装有一块高压表，用来检测汇流管内的压力，高压阀门上方分别有两组减压器，以便控制调节使用压力及流量，减压器上方分别有两只低压阀门，用来控制两排汇流切换时的低压气体，汇流低压主管道装有一只低压总阀门，用来控制低压管道的气体。气体汇流排是一种集中充气或供气的装置,它是将多只钢瓶气体通过阀门、导管联接到汇流总管，以便同时对这些钢瓶充气；或者经减压、稳压后由管道输送到使用场所的专用设备，以保证用气器具的气源压力稳定可调，并达到不间断供气的目的。本公司加工生产的产品适用的介质有氦气、氧气、氮气、空气等气体，主要用于工矿企业、医疗机构、科研院校等用气量大的单位。本产品结构合理，工艺先进，操作简便，是保障安全、实现文明生产的重要装置。本产品根据气瓶多少和配置式区分，具有多种结构形式，有1×5瓶组、2×5瓶组、3×5瓶组、5×5瓶组、10×5瓶组等可供选择，也可根据用户需要和环境要求作特殊配置。本产品的气体压力适配于所配置的气瓶公称压力。本公司可制作各种规格的气体汇流排，包括氧气汇流排、氮气汇流排、空气汇流排、氩气汇流排、氢气汇流排、氦气汇流排、二氧化碳汇流排二氧化碳电加热汇流排、丙烷汇流排丙烯汇流排乙炔汇流排、两瓶组气体汇流排、单侧式气体汇流排、双侧式气体汇流排等各种气体汇流排。气体汇流排根据根据材质还可分为黄铜汇流排和不锈钢汇流排；根据操作性能可分为单侧式汇流排，双侧式汇流排，半自动汇流排，全自动汇流排，半自动切换、不停气维修汇流排；根据输出气压的稳定性还可分为单级式汇流排，双级式汇流排等一、结构总述(一)基本参数名称输入压力输出压力流量m3/h汇集瓶数外形尺寸总重量氧气汇流排150.1-44-10005-30氢气汇流排150.1-4150-2505-30氮气汇流排150.1-460-2505-30二氧化碳汇流排150.1-460-2505-30注：1、最大或最小的范围，具体的调节范围可根据用户的要求而定。2、汇集瓶数可以根据用户的需求生产不同的瓶数的汇流排。3、上表所示只是代表性的气体汇流排。其它介质及非标气体汇流排也可根据用户的要求加工定做。二、使用概述1、汇流排是集中供气设备的主要组成部分，其作用是将高压气体变成低压气体，以便于使用。2、两组汇流管一组使用时，另一组可拆换气瓶，两组轮流工作。两瓶组气体汇流排单侧式气体汇流排双侧式气体汇流排双侧式半自动切换气体汇流排双侧集中供气装置双侧式气体汇流排结构特点★开放式结构设计★管路端部采用盲塞，可满足扩展需要★系统设有气体过滤装置，可有效过滤气体中的杂物★左、右两侧分别供气，可实现连续供气标准配置◆高压软管采用金属防爆软管。◆乙炔、丙烷气体汇流排在输出端配置回火防止器◆二氧化碳气体汇流排配有电加热式双级减压器和电器控制箱双侧式全自动切换汇流排自动切换集中供气装置自动切换式汇流排结构特点★该自动切换系统操作方便，性能可靠★不需要操作者任何操作即可实现自动切换★不间断现场供气，欠压声光报警。★自动切换柜采用全封闭式金属箱，抗干扰性强★电磁开关控制★信号灯指示工作状态★三路气体压力显示★可水平安装★可适用于氧气、二氧化碳、氩气等非燃性气体标准配置◆高压软管采用金属防爆软管◆乙炔、丙烷气体汇流排在输出端配置回火防止器◆二氧化碳气体装置设有加热减压装置，结构合理，经久耐用◆压力显示表头采用电接点压力表系列适用气体最高输入压力(MPa)输出压力(MPa)最大输出流量出气联接形式HX-X氧气150.07~1.4200G3/4"HX-Y乙炔30.01~0.140G3/4"HX-F丙烷丙烯30.03~0.8560G3/4"HX-C二氧化碳150.03~0.8580G3/4"HX-IN氢气、氦气150.07~1.4200G3/4"HX-H氢气150.07~1...
