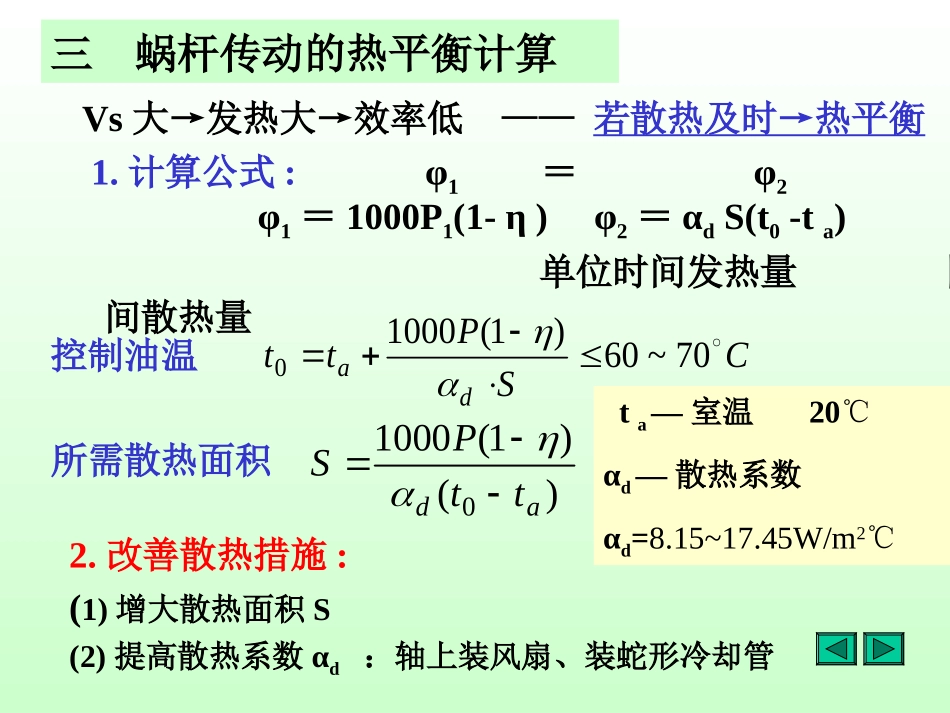

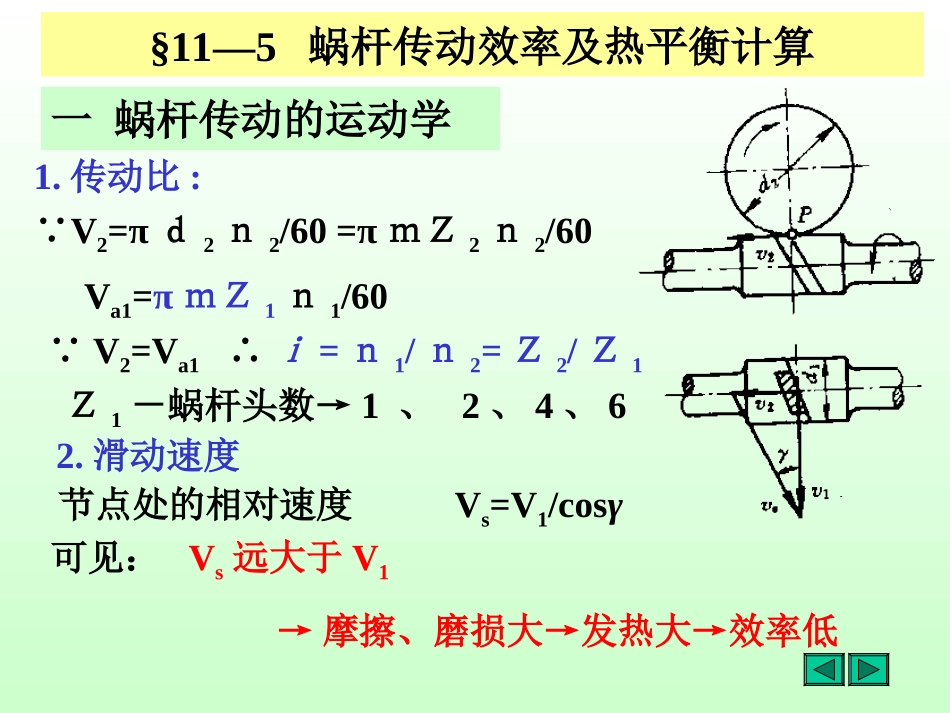

§11—5蜗杆传动效率及热平衡计算一蜗杆传动的运动学Va1=πｍＺ1ｎ1/60∵V2=Va1∴ｉ=ｎ1/ｎ2=Ｚ2/Ｚ1Ｚ1－蜗杆头数→1、2、4、62.滑动速度节点处的相对速度Vs=V1/cosγ1.传动比:∵V2=πｄ2ｎ2/60=πｍＺ2ｎ2/60可见：Vs远大于V1→摩擦、磨损大→发热大→效率低二蜗杆传动的效率η=η1η2η3=0.95~0.96η1η1—啮合摩擦损失效率η1＝ｔgγ／ｔg（γ＋ρ′）η2—轴承摩擦损失效率η3—搅油损失效率γ—导程角ρ′—当量摩擦角2.η的估算T2=T1iη11.蜗杆传动的效率Z11246η0.70.80.90.95三蜗杆传动的热平衡计算Vs大→发热大→效率低——若散热及时→热平衡1.计算公式:φ1＝φ2单位时间发热量同时间散热量CSPttda70~60)1(100002.改善散热措施:(1)增大散热面积S(2)提高散热系数αd：轴上装风扇、装蛇形冷却管φ1＝1000P1(1-η)φ2＝αdS(t0-ta)控制油温所需散热面积)()1(10000adttPSta—室温20℃αd—散热系数αd=8.15~17.45W/m2℃小结：1.蜗杆传动的特点：i大，一般i=7～80,分度ｉ＝500；平稳；紧凑；可自锁Ｖs大→效率低,发热大→贵重金属→价高2.参数和尺寸计算:中间平面m、→标准ｄ1＝Ｚ1ｍ／mZ1i=Z2/Z1d2/d13.蜗杆传动受力分析Fa1=Ft2Fa2=Ft14.蜗杆传动的强度计算:蜗轮同齿轮5.蜗杆传动效率及热平衡计算目的及方法。tg≠≠Ft1Ft2Fr1Fr2Fa1Fa2Ft3Fr3Fa3Ft4Fr4Fa4
