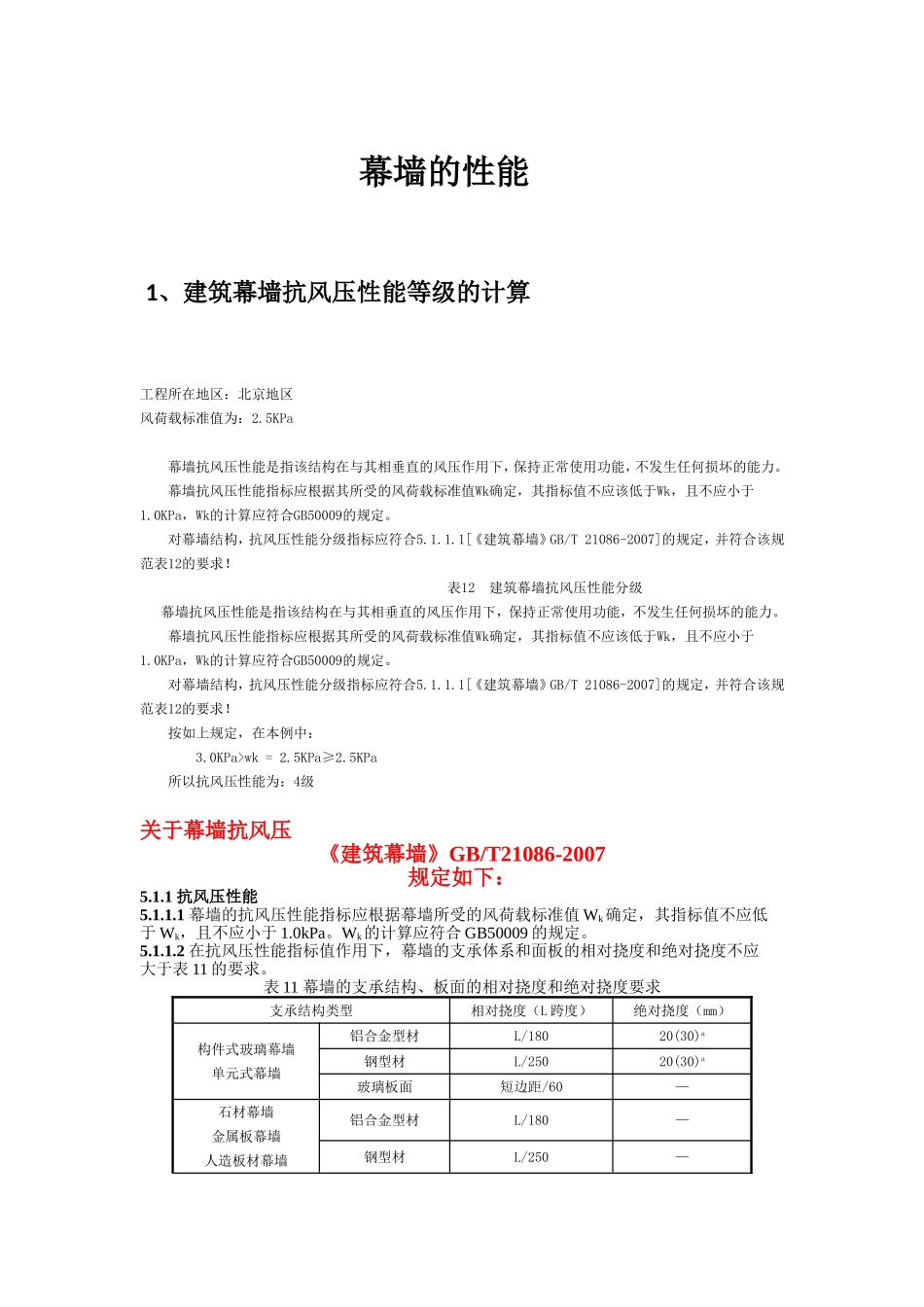

幕墙四性性能_第1页
1/6
幕墙四性性能_第2页
2/6
幕墙四性性能_第3页
3/6
幕墙的性能1、建筑幕墙抗风压性能等级的计算工程所在地区:北京地区风荷载标准值为:2.5KPa幕墙抗风压性能是指该结构在与其相垂直的风压作用下,保持正常使用功能,不发生任何损坏的能力。幕墙抗风压性能指标应根据其所受的风荷载标准值Wk确定,其指标值不应该低于Wk,且不应小于1.0KPa,Wk的计算应符合GB50009的规定。对幕墙结构,抗风压性能分级指标应符合5.1.1.1[《建筑幕墙》GB/T21086-2007]的规定,并符合该规范表12的要求!表12建筑幕墙抗风压性能分级幕墙抗风压性能是指该结构在与其相垂直的风压作用下,保持正常使用功能,不发生任何损坏的能力。幕墙抗风压性能指标应根据其所受的风荷载标准值Wk确定,其指标值不应该低于Wk,且不应小于1.0KPa,Wk的计算应符合GB50009的规定。对幕墙结构,抗风压性能分级指标应符合5.1.1.1[《建筑幕墙》GB/T21086-2007]的规定,并符合该规范表12的要求!按如上规定,在本例中:3.0KPa>wk=2.5KPa≥2.5KPa所以抗风压性能为:4级关于幕墙抗风压《建筑幕墙》GB/T21086-2007规定如下:5.1.1抗风压性能5.1.1.1幕墙的抗风压性能指标应根据幕墙所受的风荷载标准值Wk确定,其指标值不应低于Wk,且不应小于1.0kPa。Wk的计算应符合GB50009的规定。5.1.1.2在抗风压性能指标值作用下,幕墙的支承体系和面板的相对挠度和绝对挠度不应大于表11的要求。表11幕墙的支承结构、板面的相对挠度和绝对挠度要求支承结构类型相对挠度(L跨度)绝对挠度(mm)构件式玻璃幕墙单元式幕墙铝合金型材L/18020(30)a钢型材L/25020(30)a玻璃板面短边距/60—石材幕墙金属板幕墙人造板材幕墙铝合金型材L/180—钢型材L/250—点支承玻璃幕墙钢结构L/250—索杆结构L/200—玻璃板面长边孔距/60—全玻璃幕墙玻璃肋L/200—玻璃板面跨距/60—a括号内数字适用于跨距超过4500mm的建筑幕墙产品。5.1.1.3开放式建筑幕墙的抗风压性能应符合设计要求。5.1.1.4抗风压性能分级指标P3应符合本标准5.1.1.1的规定,并符合表12的要求。表12建筑幕墙抗风压性能分级分级代号123456789分级指标值P3/kPa1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.53.5≤P3<4.04.0≤P3<4.54.5≤P3<5.0P3≥5.0注1:9级时需同时标注P3的测试值,如:属9级(5.5KPa);注2:分级指标值P3为正、负风压测试值绝对值的较小值。解释:以上文字和表格等均为《建筑幕墙》GB/T21086-2007关于幕墙结构抗风压性能的原文要求,此外,一些地方标准中可能会对抗风压性能有额外的要求,设计和计算的时候需要留意;具体分级指标以汇宝软件计算得到的风荷载标准值Wk(等于上表中的P3,如果有地方标准或业主有特殊要求,以特殊要求为准。)查表12确定。2、关于幕墙水密性《建筑幕墙》GB/T21086-2007规定如下:5.1.2水密性能5.1.2.1幕墙水密性能指标应按如下方法确定:a)GB50178中,ⅢA和ⅣA地区,即热带风暴和台风多发地区按式(1)计算,且固定部分不宜小于1000Pa,可开启部分与固定部分同级。P=1000μzμcw0…………(1)式中:P:水密性能指标,单位Pa;μz:风压高度变化系数,应按GB50009的有关规定采用;μc:风力系数,可取1.2;w0:基本风压(KN/m2),应按应按GB50009的有关规定采用。b)其它地区可按a)条计算值的75%进行设计,且固定部分取值不宜低于700Pa,可开启部分与固定部分同级。5.1.2.2水密性能分级指标值应符合表13的要求。表13建筑幕墙水密性能分级分级代号12345分级指标值固定部分500≤ΔP<700700≤ΔP<10001000≤ΔP<15001500≤ΔP<2000ΔP≥2000ΔP(Pa)可开启部分250≤ΔP<350350≤ΔP<500500≤ΔP<700700≤ΔP<1000ΔP≥1000注:5级时需同时标注固定部分和开启部分ΔP的测试值。5.1.2.3有水密性要求的建筑幕墙在现场淋水试验中,不应发生水渗漏现象。5.1.2.4开放式建筑幕墙的水密性能可不作要求。解释:以上文字和表格等均为《建筑幕墙》GB/T21086-2007关于幕墙结构水密性能的原文要求,实际工程应按本规范计算幕墙水密性。汇宝软件有幕墙水密性计算功能,可计算后按结果定级,需要留意的是:对热带风暴和台风多发地区,幕墙水密性能不宜小于3级,其它地区不宜小于2级。3、关于幕墙...
