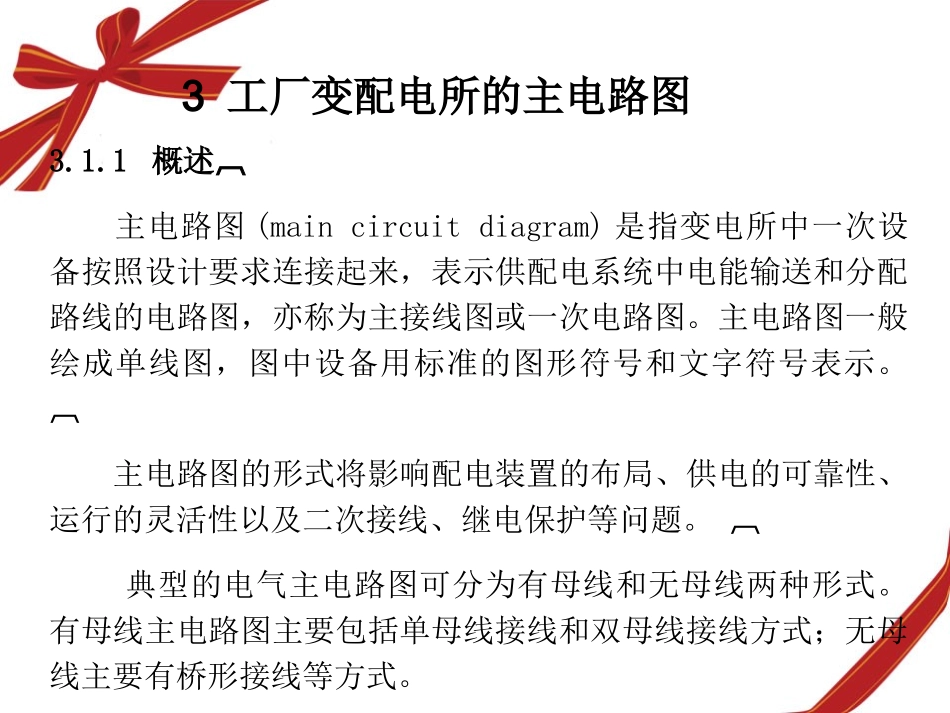

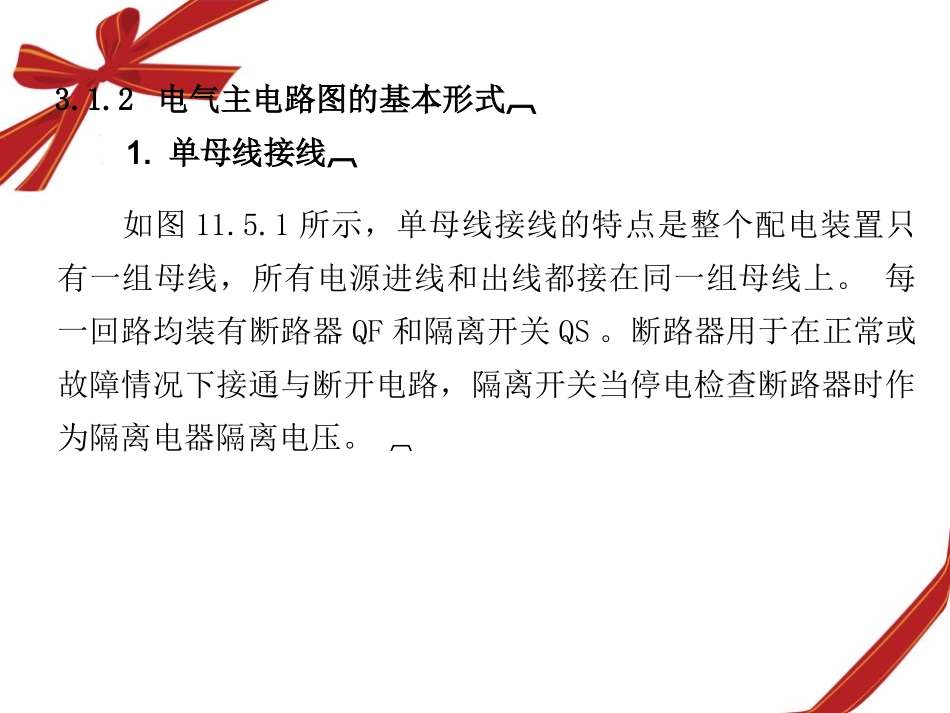

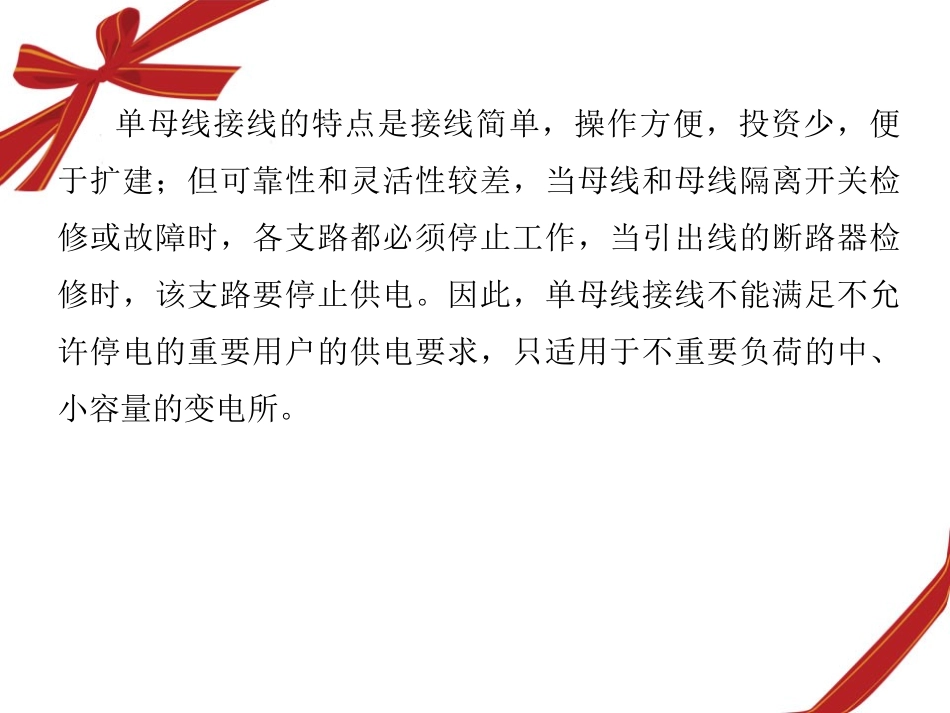

3工厂变配电所的主电路图3.1.1概述主电路图(maincircuitdiagram)是指变电所中一次设备按照设计要求连接起来，表示供配电系统中电能输送和分配路线的电路图，亦称为主接线图或一次电路图。主电路图一般绘成单线图，图中设备用标准的图形符号和文字符号表示。主电路图的形式将影响配电装置的布局、供电的可靠性、运行的灵活性以及二次接线、继电保护等问题。典型的电气主电路图可分为有母线和无母线两种形式。有母线主电路图主要包括单母线接线和双母线接线方式；无母线主要有桥形接线等方式。3.1.2电气主电路图的基本形式1.单母线接线如图11.5.1所示，单母线接线的特点是整个配电装置只有一组母线，所有电源进线和出线都接在同一组母线上。每一回路均装有断路器QF和隔离开关QS。断路器用于在正常或故障情况下接通与断开电路，隔离开关当停电检查断路器时作为隔离电器隔离电压。单母线接线的特点是接线简单，操作方便，投资少，便于扩建；但可靠性和灵活性较差，当母线和母线隔离开关检修或故障时，各支路都必须停止工作，当引出线的断路器检修时，该支路要停止供电。因此，单母线接线不能满足不允许停电的重要用户的供电要求，只适用于不重要负荷的中、小容量的变电所。图11.5.2单母线分段接线3.双母线接线如图11.5.3所示，双母线接线有两组母线(母线Ⅰ和母线Ⅱ)，两组母线之间通过母线联络断路器QF(以下简称母联断路器)连接；每一条引出线和电源支路都经一台断路器与两组母线隔离开关分别接至两组母线上。图11.5.3双母线接线双母线接线的特点为：(1)可轮流检修母线而不影响正常供电。(2)检修任一母线侧隔离开关时，只影响该回路供电。(3)工作母线发生故障后，所有回路短时停电并能迅速恢复供电。(4)出线回路断路器检修时，该回路要停止工作。双母线接线有较高的可靠性，广泛用于出线带电抗器的6～10kV配电装置中，当35～60kV配电装置的出线数超过8回和110kV配电装置的出线数为5回及以上时，也采用双母线接线。4.桥形接线如图11.5.4所示，桥形接线适用于仅有两台变压器和两条出线的装置中。桥形接线仅用三台断路器，根据桥回路(QF3)的位置不同，可分为内桥和外桥两种接线方式。桥形接线正常运行时，三台断路器均闭合工作。图11.5.4桥形接线(a)内桥接线；(b)外桥接线1)内桥接线内桥接线如图11.5.4（a）所示，桥回路置于线路断路器内侧(靠变压器侧)，此时线路经断路器和隔离开关接至桥接点，构成独立单元。而变压器支路只经隔离开关与桥接点相连，是非独立单元。内桥接线的特点为：(1)线路操作方便。如线路发生故障，仅故障线路的断路器跳闸，其余三回路可继续工作，并保持相互的联系。(2)正常运行时变压器操作复杂。如变压器T1检修或发生故障，则需断开断路器QF1、QF3，使未故障线路L1供电受到影响，需经倒闸操作，拉开隔离开关QS1后，再闭合QF1、QF3才能恢复线路L1工作，这将造成该侧线路的短时停电。(3)桥回路故障或检修时全厂分列为两部分，使两个单元之间失去联系；同时，出线断路器故障或检修时，造成该回路停电。内桥接线适用于两回路进线两回路出线且线路较长、故障可能性较大和变压器不需要经常切换运行的变电所。2)外桥接线如图11.5.4（b）所示，桥回路置于线路断路器外侧(远离变压器侧)，此时变压器经断路器和隔离开关接至桥接点，构成独立单元；而线路支路只经隔离开关与桥接点相连，是非独立单元。外桥接线的特点为：(1)变压器操作方便。当变压器发生故障时，仅故障变压器回路的断路器自动跳闸，其余三回路可继续工作，并保持相互的联系。(2)线路投入与切除时，操作复杂。当线路检修或发生故障时，需断开两台断路器，并使该侧变压器停止运行，需经倒闸操作恢复变压器工作，这会造成变压器短时停电。(3)当桥回路发生故障或检修时全厂分列为两部分，使两个单元之间失去联系。当出线侧断路器发生故障或检修时，造成该侧变压器停电。外桥接线适用于两回进线两回出线且线路较短、故障可能性小和变压器需要经常切换的变电所。图11.5.1单母线接线2.单母线分段接线如图11.5.2所示，当引出线数目较多时，为提高供电可靠性，可用断路...
