鱼缸智能管护系统操作说明VIP免费

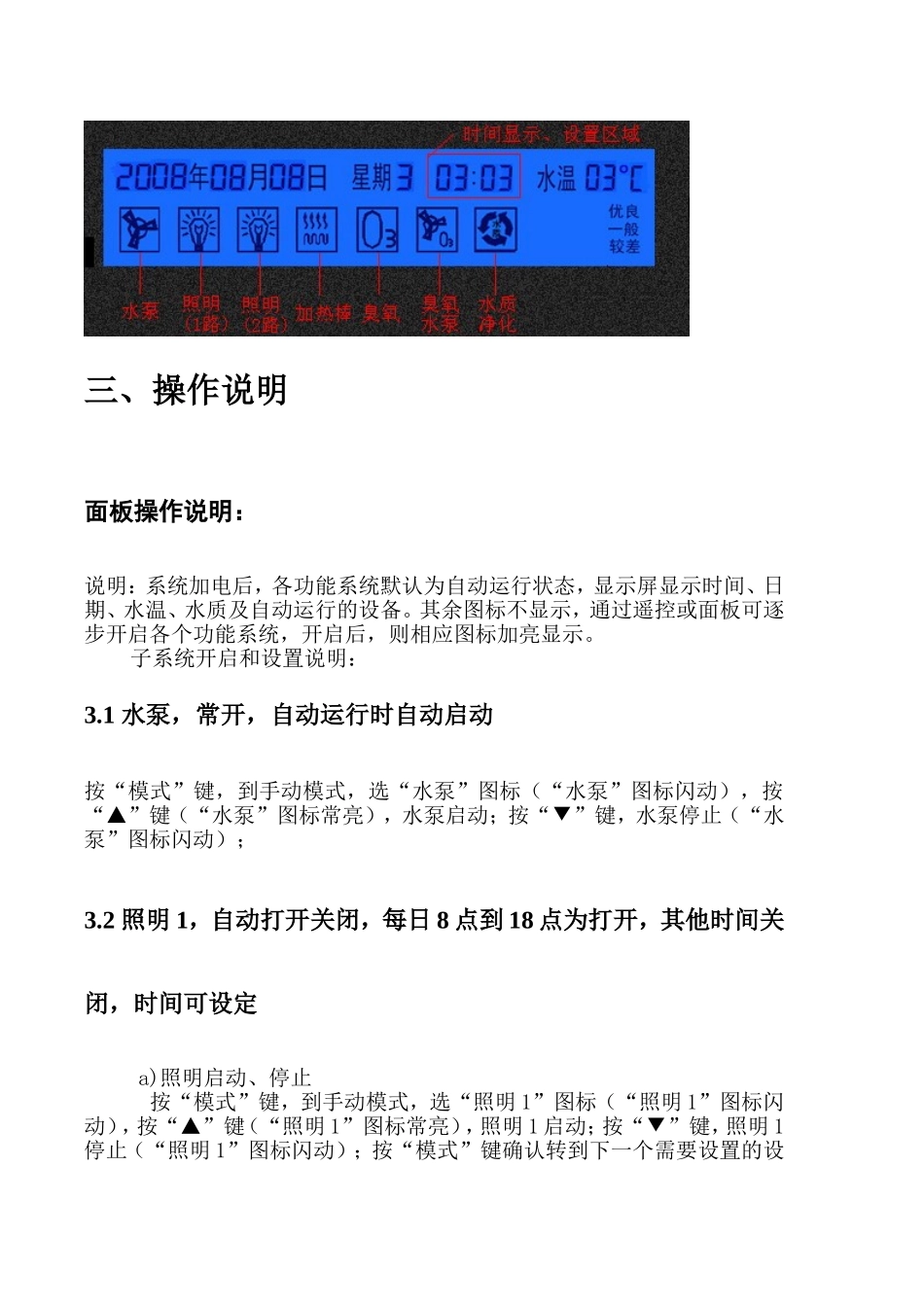

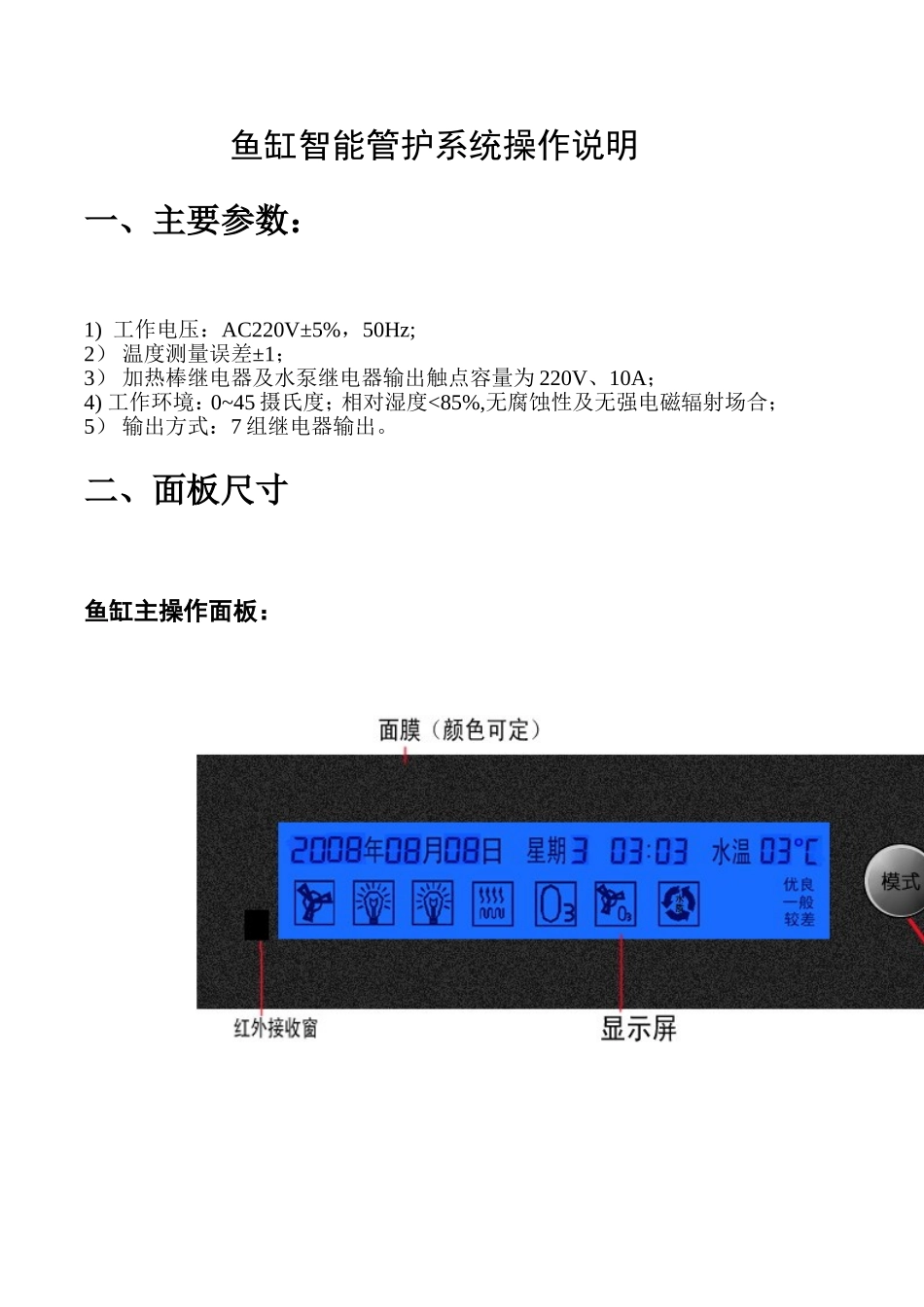

鱼缸智能管护系统操作说明一、主要参数：1)工作电压：AC220V±5%，50Hz;2）温度测量误差±1；3）加热棒继电器及水泵继电器输出触点容量为220V、10A；4)工作环境：0~45摄氏度；相对湿度<85%,无腐蚀性及无强电磁辐射场合；5）输出方式：7组继电器输出。二、面板尺寸鱼缸主操作面板：三、操作说明面板操作说明：说明：系统加电后，各功能系统默认为自动运行状态，显示屏显示时间、日期、水温、水质及自动运行的设备。其余图标不显示，通过遥控或面板可逐步开启各个功能系统，开启后，则相应图标加亮显示。子系统开启和设置说明：3.1水泵，常开，自动运行时自动启动按“模式”键，到手动模式，选“水泵”图标（“水泵”图标闪动），按“▲”键（“水泵”图标常亮），水泵启动；按“▼”键，水泵停止（“水泵”图标闪动）；3.2照明1，自动打开关闭，每日8点到18点为打开，其他时间关闭，时间可设定a)照明启动、停止按“模式”键，到手动模式，选“照明1”图标（“照明1”图标闪动），按“▲”键（“照明1”图标常亮），照明1启动；按“▼”键，照明1停止（“照明1”图标闪动）；按“模式”键确认转到下一个需要设置的设备。b)照明时间设置开始时间设置：按“模式”键到设置模式，选“照明1”图标（“照明1”图标常亮），再按“模式”键，时间显示归零，可设置照明自动运行的时间。按“▲”键设置开始时间（小时）数字在原基础上加1；按“▼”键设置开始时间（小时）数字在原基础上减1；按“模式”键确认转到分钟设置，按“▲”键设置开始时间（分钟）数字在原基础上加1；按“▼”键设置开始时间（分钟）数字在原基础上减1；按“模式”键确认转到停止时间的小时设置（“照明1”图标闪动），按“▲”键设置停止时间（小时）数字在原基础上加1；按“▼”键设置停止时间（小时）数字在原基础上减1；按“模式”键确认转到分钟设置，按“▲”键设置停止时间（分钟）数字在原基础上加1；按“▼”键设置停止时间（分钟）数字在原基础上减1；按“模式”键确认（“照明1”图标常亮），在按“▲”键转到下一个需要设置的设备。3.3照明2，自动打开关闭，每日8点到18点为打开，其他时间关闭，时间可设定a)照明启动、停止按“模式”键，到手动模式，选“照明2”图标（“照明2”图标闪动），按“▲”键（“照明2”图标常亮），照明2启动；按“▼”键，照明2停止（“照明2”图标闪动）；按“模式”键确认转到下一个需要设置的设备。b)照明时间设置按“模式”键到设置模式，选“照明2”图标（“照明2”图标常亮），再按“模式”键，时间显示归零，可设置照明自动运行的时间。按“▲”键设置开始时间（小时）数字在原基础上加1；按“▼”键设置开始时间（小时）数字在原基础上减1；按“模式”键确认转到分钟设置，按“▲”键设置开始时间（分钟）数字在原基础上加1；按“▼”键设置开始时间（分钟）数字在原基础上减1；按“模式”键确认转到停止时间的小时设置（“照明2”图标闪动），按“▲”键设置停止时间（小时）数字在原基础上加1；按“▼”键设置停止时间（小时）数字在原基础上减1；按“模式”键确认转到分钟设置，按“▲”键设置停止时间（分钟）数字在原基础上加1；按“▼”键设置停止时间（分钟）数字在原基础上减1；按“模式”键确认（“照明2”图标常亮），在按“▲”键转到下一个需要设置的设备。3.4臭氧系统，自动打开关闭，每日19点到21点为打开，其他时间关闭，时间可设定（设备运行程序：臭氧产生器工作30分，停20分，水泵运行10分，一次循环）a)臭氧系统启动、停止按“模式”键，到手动模式，选“臭氧”图标（“臭氧”图标闪动），按“▲”键（“臭氧”图标常亮），臭氧启动；按“▼”键，臭氧停止（“臭氧”图标闪动）；按“模式”键确认转到下一个需要设置的设备。b)臭氧系统自动运行时间设置按“模式”键到设置模式，选“臭氧”图标（“臭氧”图标常亮），再按“模式”键，时间显示归零，可设置臭氧自动运行的时间。按“▲”键设置开始时间（小时）数字在原基础上加1；按“▼”键设置开始时间（小时）数字在原基础上减1；按“模式”键确认转到分钟设置，按“▲”键设置开始时间（分钟...
