任务六 内外墙体的计量与计价VIP免费

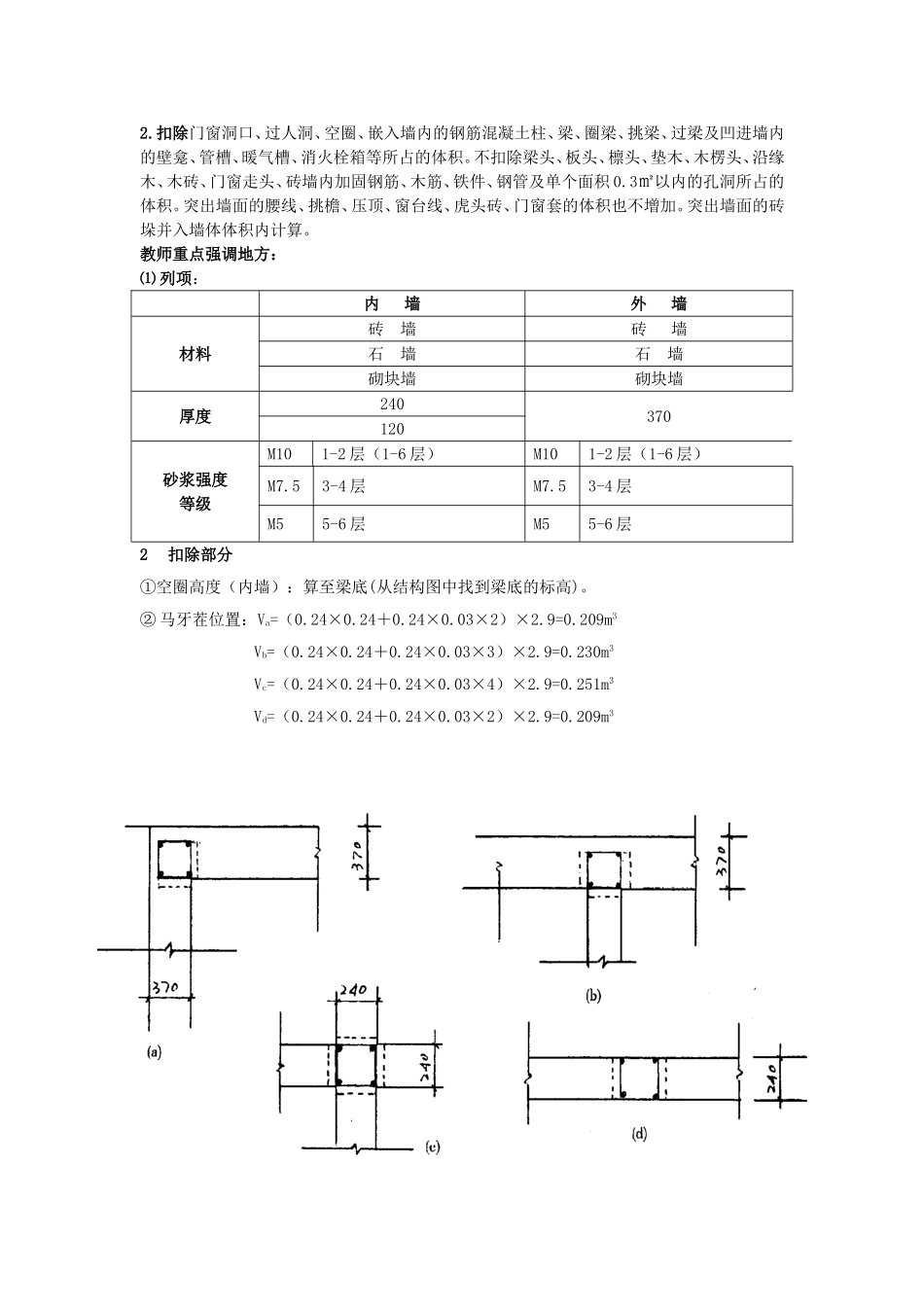

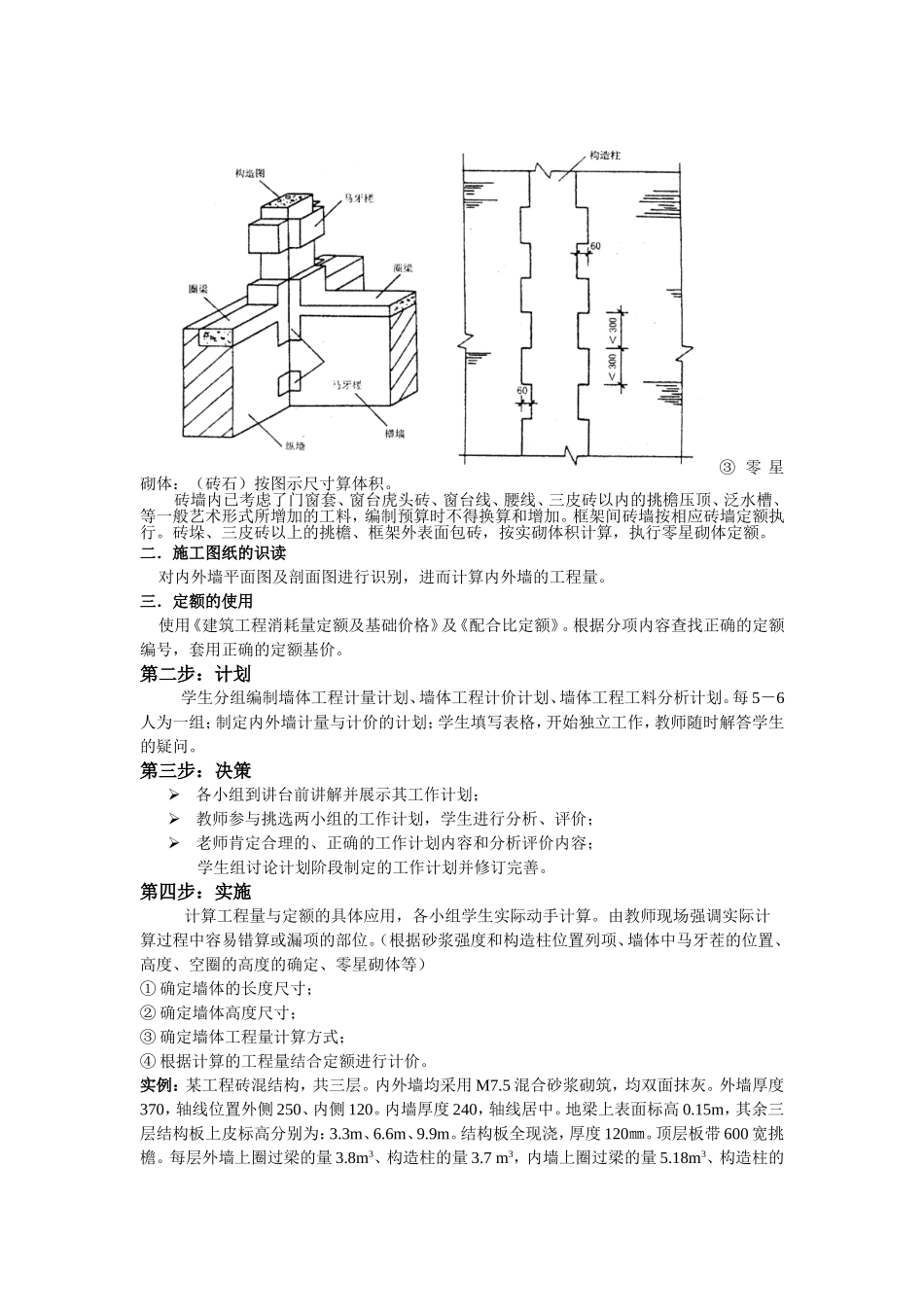

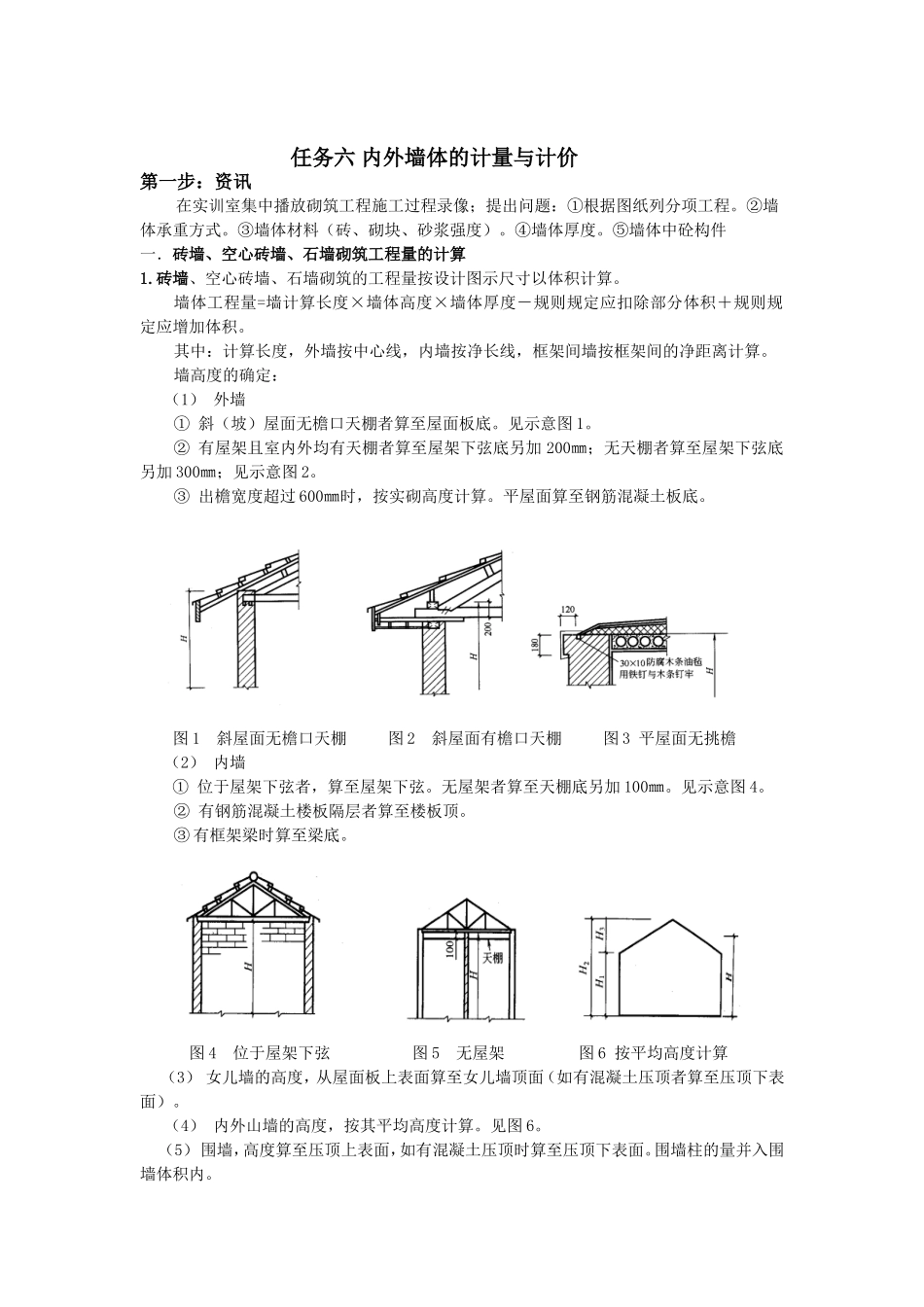

任务六内外墙体的计量与计价第一步：资讯在实训室集中播放砌筑工程施工过程录像；提出问题：①根据图纸列分项工程。②墙体承重方式。③墙体材料（砖、砌块、砂浆强度）。④墙体厚度。⑤墙体中砼构件一．砖墙、空心砖墙、石墙砌筑工程量的计算1.砖墙、空心砖墙、石墙砌筑的工程量按设计图示尺寸以体积计算。墙体工程量=墙计算长度×墙体高度×墙体厚度－规则规定应扣除部分体积＋规则规定应增加体积。其中：计算长度，外墙按中心线，内墙按净长线，框架间墙按框架间的净距离计算。墙高度的确定：（1）外墙①斜（坡）屋面无檐口天棚者算至屋面板底。见示意图1。②有屋架且室内外均有天棚者算至屋架下弦底另加200㎜；无天棚者算至屋架下弦底另加300㎜；见示意图2。③出檐宽度超过600㎜时，按实砌高度计算。平屋面算至钢筋混凝土板底。图1斜屋面无檐口天棚图2斜屋面有檐口天棚图3平屋面无挑檐（2）内墙①位于屋架下弦者，算至屋架下弦。无屋架者算至天棚底另加100㎜。见示意图4。②有钢筋混凝土楼板隔层者算至楼板顶。③有框架梁时算至梁底。图4位于屋架下弦图5无屋架图6按平均高度计算（3）女儿墙的高度，从屋面板上表面算至女儿墙顶面（如有混凝土压顶者算至压顶下表面）。（4）内外山墙的高度，按其平均高度计算。见图6。（5）围墙，高度算至压顶上表面，如有混凝土压顶时算至压顶下表面。围墙柱的量并入围墙体积内。2.扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓箱等所占的体积。不扣除梁头、板头、檩头、垫木、木楞头、沿缘木、木砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积0.3㎡以内的孔洞所占的体积。突出墙面的腰线、挑檐、压顶、窗台线、虎头砖、门窗套的体积也不增加。突出墙面的砖垛并入墙体体积内计算。教师重点强调地方：⑴列项：内墙外墙材料砖墙砖墙石墙石墙砌块墙砌块墙厚度240370120砂浆强度等级M101-2层（1-6层）M101-2层（1-6层）M7.53-4层M7.53-4层M55-6层M55-6层2扣除部分①空圈高度（内墙）：算至梁底(从结构图中找到梁底的标高)。②马牙茬位置：Va=（0.24×0.24＋0.24×0.03×2）×2.9=0.209m3Vb=（0.24×0.24＋0.24×0.03×3）×2.9=0.230m3Vc=（0.24×0.24＋0.24×0.03×4）×2.9=0.251m3Vd=（0.24×0.24＋0.24×0.03×2）×2.9=0.209m3③零星砌体：（砖石）按图示尺寸算体积。砖墙内已考虑了门窗套、窗台虎头砖、窗台线、腰线、三皮砖以内的挑檐压顶、泛水槽、等一般艺术形式所增加的工料，编制预算时不得换算和增加。框架间砖墙按相应砖墙定额执行。砖垛、三皮砖以上的挑檐、框架外表面包砖，按实砌体积计算，执行零星砌体定额。二．施工图纸的识读对内外墙平面图及剖面图进行识别，进而计算内外墙的工程量。三．定额的使用使用《建筑工程消耗量定额及基础价格》及《配合比定额》。根据分项内容查找正确的定额编号，套用正确的定额基价。第二步：计划学生分组编制墙体工程计量计划、墙体工程计价计划、墙体工程工料分析计划。每5－6人为一组；制定内外墙计量与计价的计划；学生填写表格，开始独立工作，教师随时解答学生的疑问。第三步：决策各小组到讲台前讲解并展示其工作计划；教师参与挑选两小组的工作计划，学生进行分析、评价；老师肯定合理的、正确的工作计划内容和分析评价内容；学生组讨论计划阶段制定的工作计划并修订完善。第四步：实施计算工程量与定额的具体应用，各小组学生实际动手计算。由教师现场强调实际计算过程中容易错算或漏项的部位。（根据砂浆强度和构造柱位置列项、墙体中马牙茬的位置、高度、空圈的高度的确定、零星砌体等）①确定墙体的长度尺寸；②确定墙体高度尺寸；③确定墙体工程量计算方式；④根据计算的工程量结合定额进行计价。实例：某工程砖混结构，共三层。内外墙均采用M7.5混合砂浆砌筑，均双面抹灰。外墙厚度370，轴线位置外侧250、内侧120。内墙厚度240，轴线居中。地梁上表面标高0.15m，其余三层结构板上皮标高分别为：3.3m、6.6m、9.9m。结构板全现浇，厚度120㎜。顶层板带600宽挑檐。每层外墙上圈过梁的量3.8m3、...
