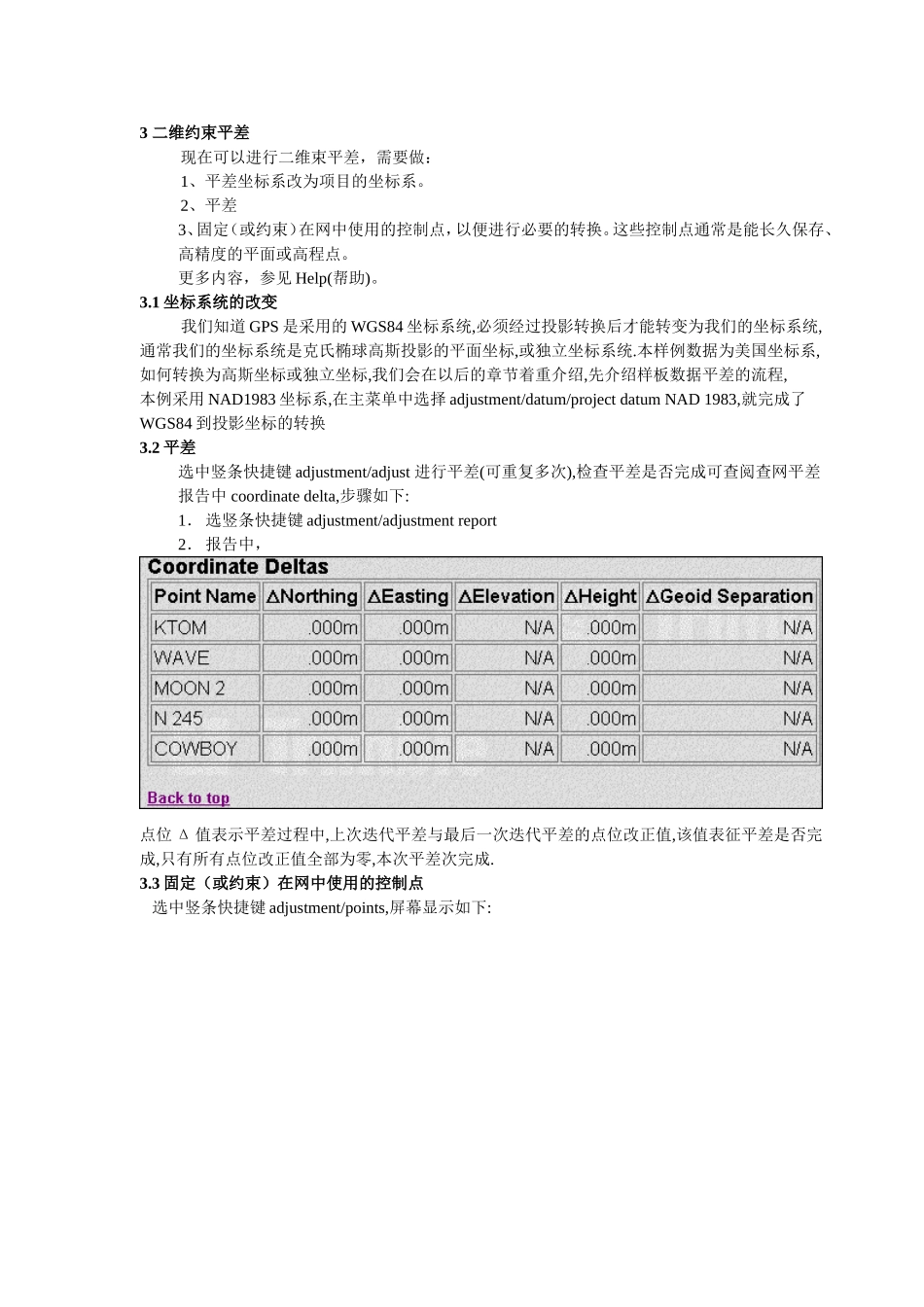

二维约束平差_第1页
1/7

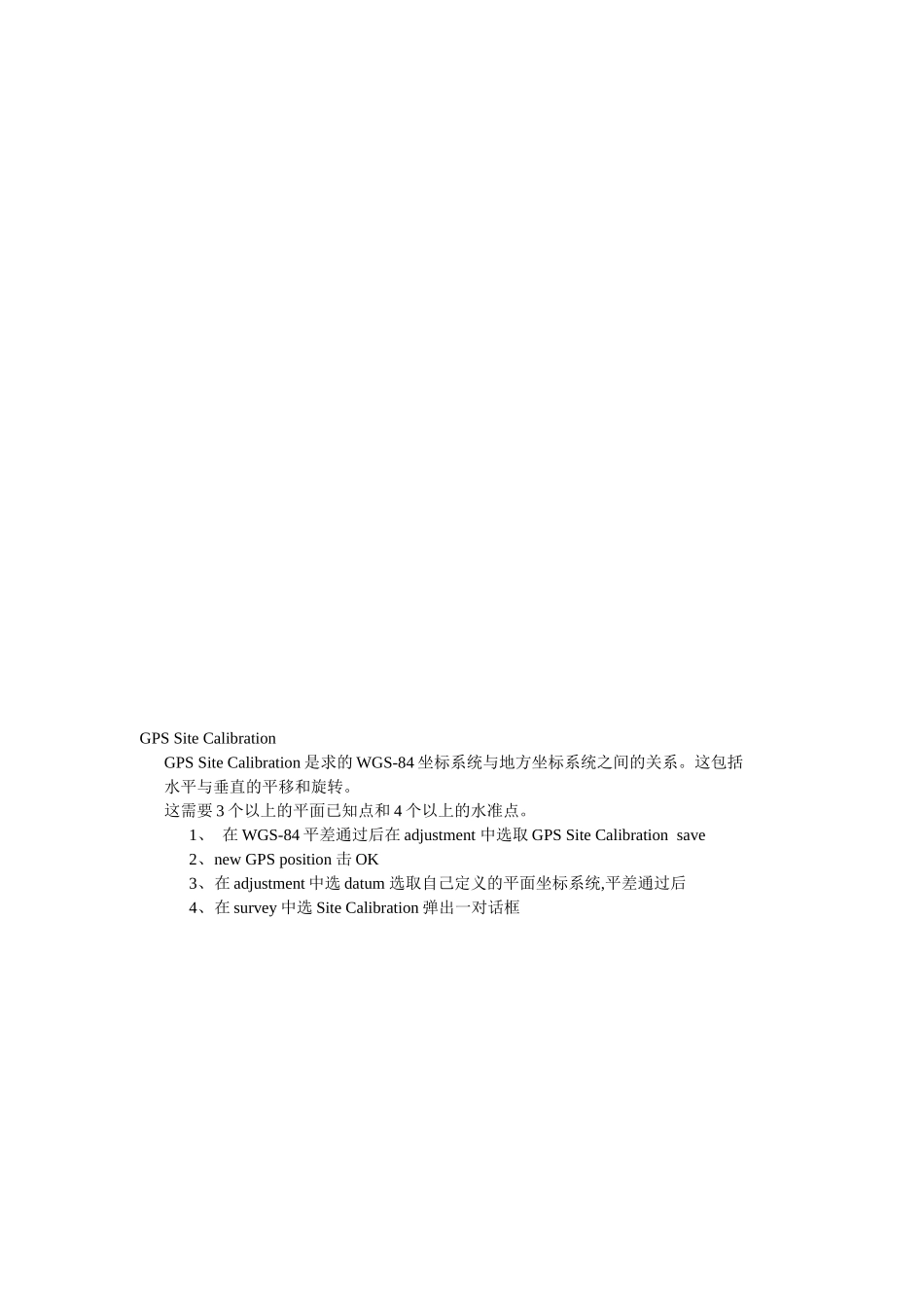

二维约束平差_第2页
2/7

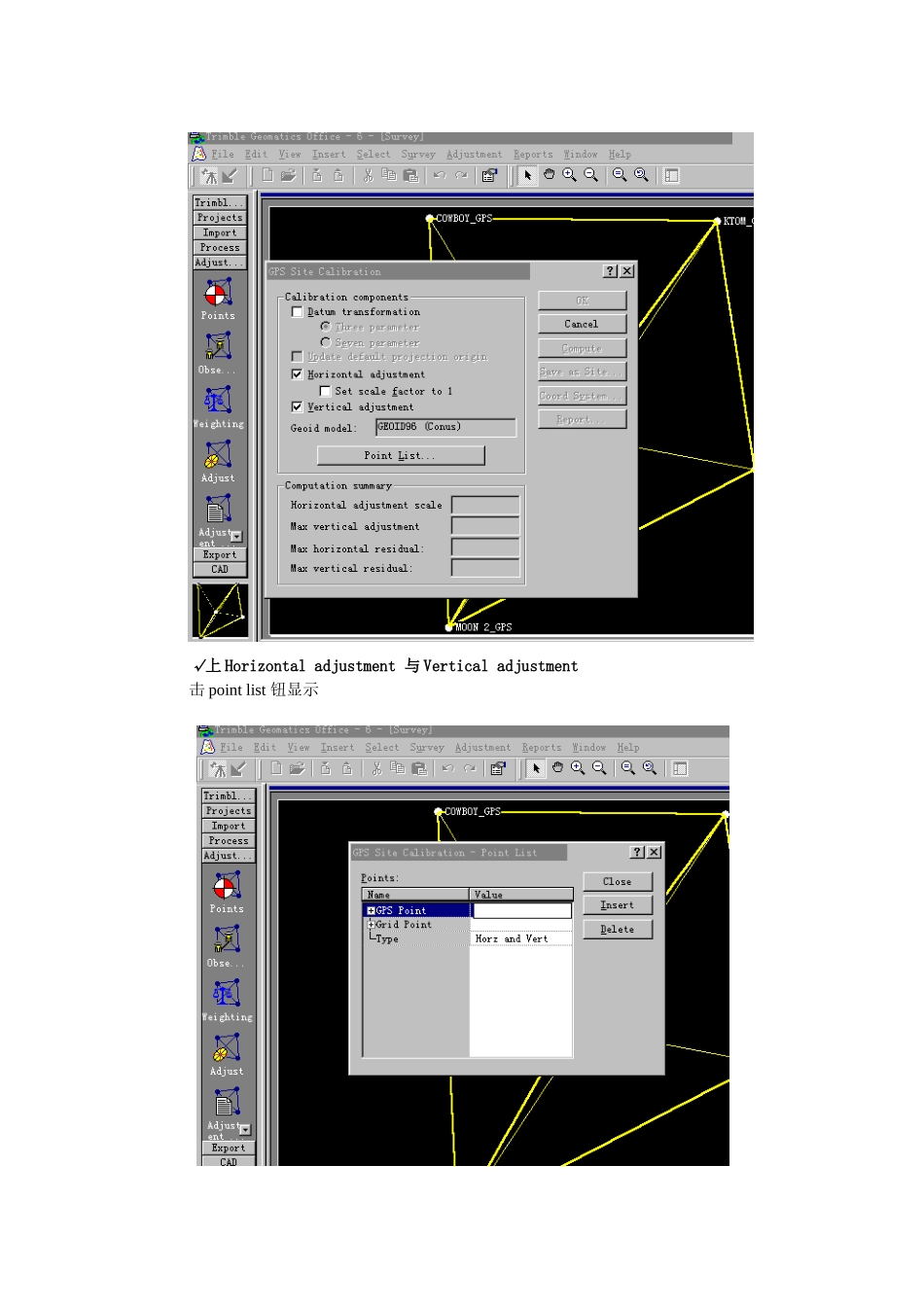

二维约束平差_第3页
3/7
3二维约束平差现在可以进行二维束平差,需要做:1、平差坐标系改为项目的坐标系。2、平差3、固定(或约束)在网中使用的控制点,以便进行必要的转换。这些控制点通常是能长久保存、高精度的平面或高程点。更多内容,参见Help(帮助)。3.1坐标系统的改变我们知道GPS是采用的WGS84坐标系统,必须经过投影转换后才能转变为我们的坐标系统,通常我们的坐标系统是克氏椭球高斯投影的平面坐标,或独立坐标系统.本样例数据为美国坐标系,如何转换为高斯坐标或独立坐标,我们会在以后的章节着重介绍,先介绍样板数据平差的流程,本例采用NAD1983坐标系,在主菜单中选择adjustment/datum/projectdatumNAD1983,就完成了WGS84到投影坐标的转换3.2平差选中竖条快捷键adjustment/adjust进行平差(可重复多次),检查平差是否完成可查阅查网平差报告中coordinatedelta,步骤如下:1.选竖条快捷键adjustment/adjustmentreport2.报告中,点位Δ值表示平差过程中,上次迭代平差与最后一次迭代平差的点位改正值,该值表征平差是否完成,只有所有点位改正值全部为零,本次平差次完成.3.3固定(或约束)在网中使用的控制点选中竖条快捷键adjustment/points,屏幕显示如下:GPSSiteCalibrationGPSSiteCalibration是求的WGS-84坐标系统与地方坐标系统之间的关系。这包括水平与垂直的平移和旋转。这需要3个以上的平面已知点和4个以上的水准点。1、在WGS-84平差通过后在adjustment中选取GPSSiteCalibrationsave2、newGPSposition击OK3、在adjustment中选datum选取自己定义的平面坐标系统,平差通过后4、在survey中选SiteCalibration弹出一对话框√上Horizontaladjustment与Verticaladjustment击pointlist钮显示输入对应的GPS点和对应的已知点,击insert钮击Close钮击Compute钮击saveassite钮输出report有坐标改正量和各点的GPS坐标和Calibration后的坐标(即自定义的坐标。查看RTK和常规测量数据导入测量控制器文件,2.5查看RTK和常规测量数据导入测量控制器文件(.dc),(详情请见导入样本数据文件)。这个文件包含RTK数据、常规测量数据和激光测距数据。在导入数据时,显示项目坐标系(ProjectCoordinateSystem)对话框。•在坐标系(CoordinateSystem)组别中,选中保持已存在的项目定义(Keeptheexitingprojectdefinition)选项,点OK。数据将显示在测量窗口中,使用放大工具查看某一组数据。2.8.1使用查看过滤器(ViewFilter)要使用查看过滤器:1.做下列之一:•选取择查看过滤器(ViewFilter)工具。•选查看(View)/过滤器(Filters)。•按Ctrl+F。显示下面的对话框:2.要选择查看观测量的类型,从观测量(Observations)组中选择。例如:选取显示所有观测量(Showallobservations)一项来查看各种类型的观测量。显示观测量类型(TypesofObservationstoshow)中的复选框根据所选观测量的类型不同而不同,图中靠上的组中显示可以选择查看的观测量的类型,靠下的组中显示观测量类型的属性(可用时)。3.在显示观测量类型(TypesofObservationstoshow)中,完成以下操作:a.在靠上的组中选择复选框,来选中想查看的观测量类型。b.在靠下的组中选取择属性复选框,可以只显示带有这种属性的观测量(这类观测量在靠上的组中已选中)。注意:如果在靠上的组中已经指定了观测量的类型,你可以只用靠下的复选取框。4.想指定点或观测量如何显示,在查看选项(ViewOptions)中选择相应的复选框。如:要减少显示在屏幕上线条的数量,可以选中使用断线显示支点(Usestubvectorsforsideshots)复选框。一旦项目使用了过滤器,在状态栏中就会显示过滤器图标。可以双击该图标进入查看过滤器对话框,并进行所需的修改。过滤器在关闭后重新打开仍可用。2.9输出数据这部分说明如何把项目输出为AutoCAD的.dxf文件。在项目中建立文件的方法如下:1.做下中之一:·选文件(File)/输出(Export)。·击输出(Export)工具图标。显示输出(Export)对话框。2.按CAD/ASCII标签,显示如下:3.选中AutoCAD文件(*.dxf/*.dwg)。4.点OK。出现另存(Saveas)对话框5.给出输出文件的路径。6.输入文件名。7.击存贮(Save)。软件会在你给定的目录中建立文件。输出其它格式的文件,操作步骤与上面相似。
