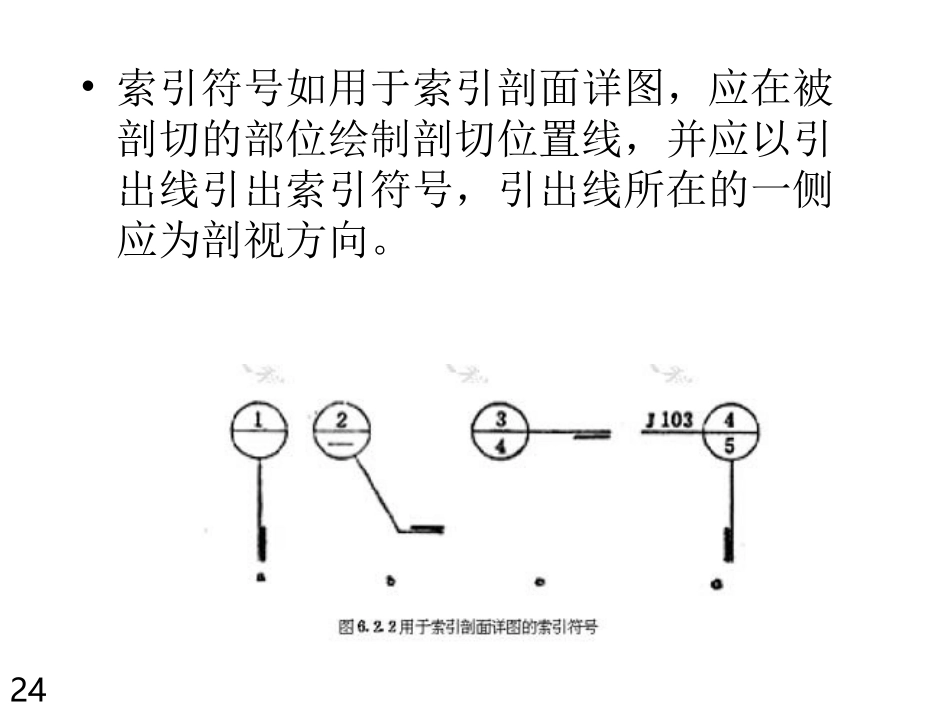

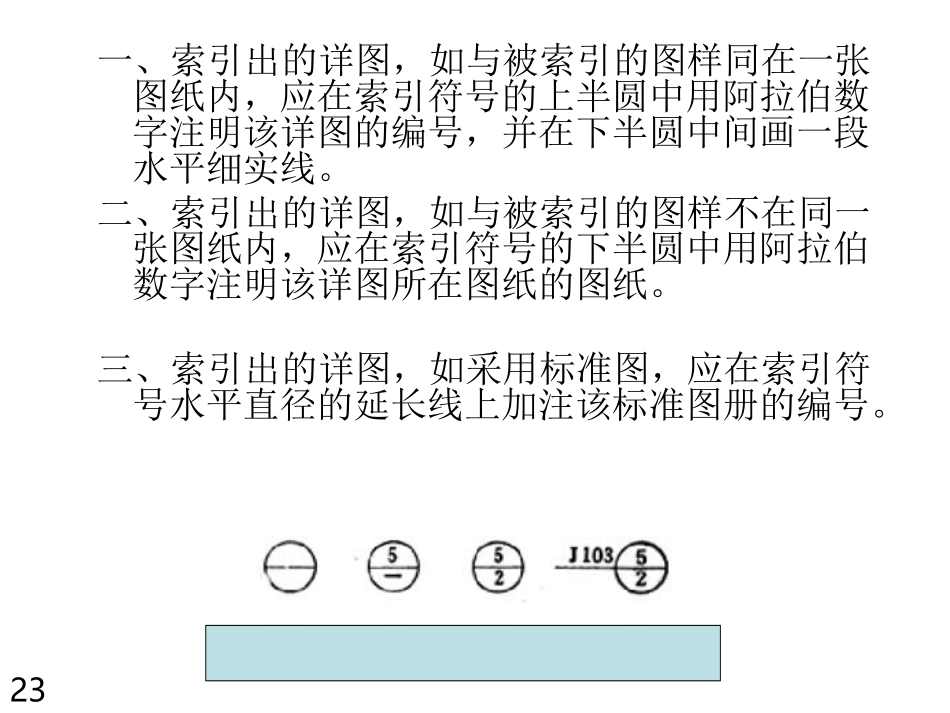

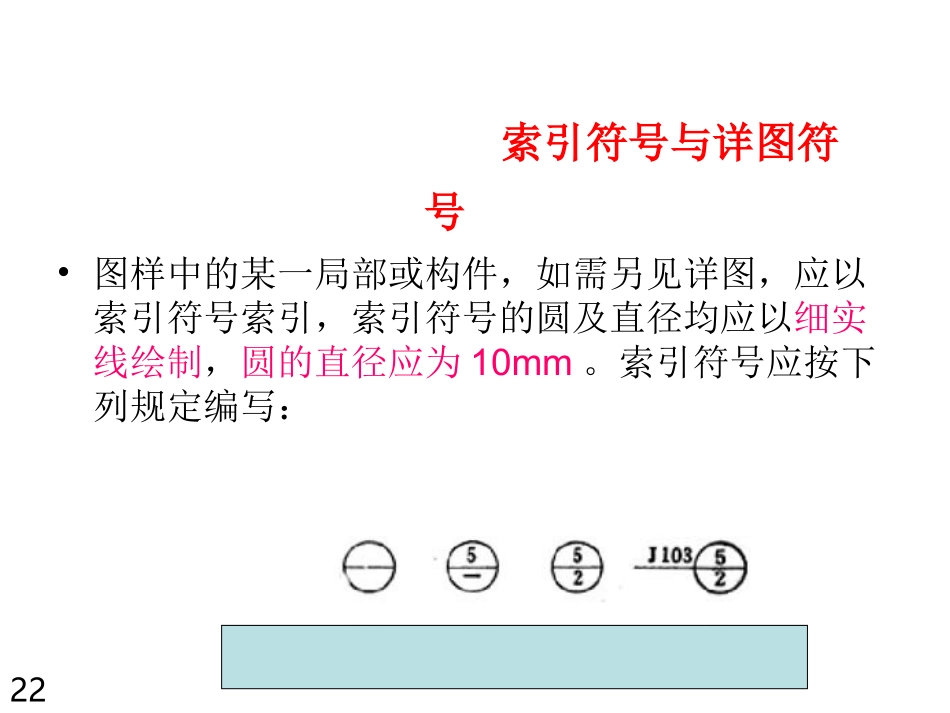

索引符号与详图符号•图样中的某一局部或构件，如需另见详图，应以索引符号索引，索引符号的圆及直径均应以细实线绘制，圆的直径应为10mm。索引符号应按下列规定编写：22一、索引出的详图，如与被索引的图样同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。二、索引出的详图，如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的图纸。三、索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。23•索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位置线，并应以引出线引出索引符号，引出线所在的一侧应为剖视方向。24详图的位置和编号，应以详图符号表示，详图符号应以粗实线绘制，直径应14mm。详图应按下列规定编号：25•一、详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号。•二、详图与被索引的图样，如不在同一张图纸内，可用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引图纸的图纸号（图6-2-4b）。也可用本条第一款的方法，不注被索引图纸的图纸号。具体实例在后面给大家演示！26
