某仓库毕业设计任务书VIP免费

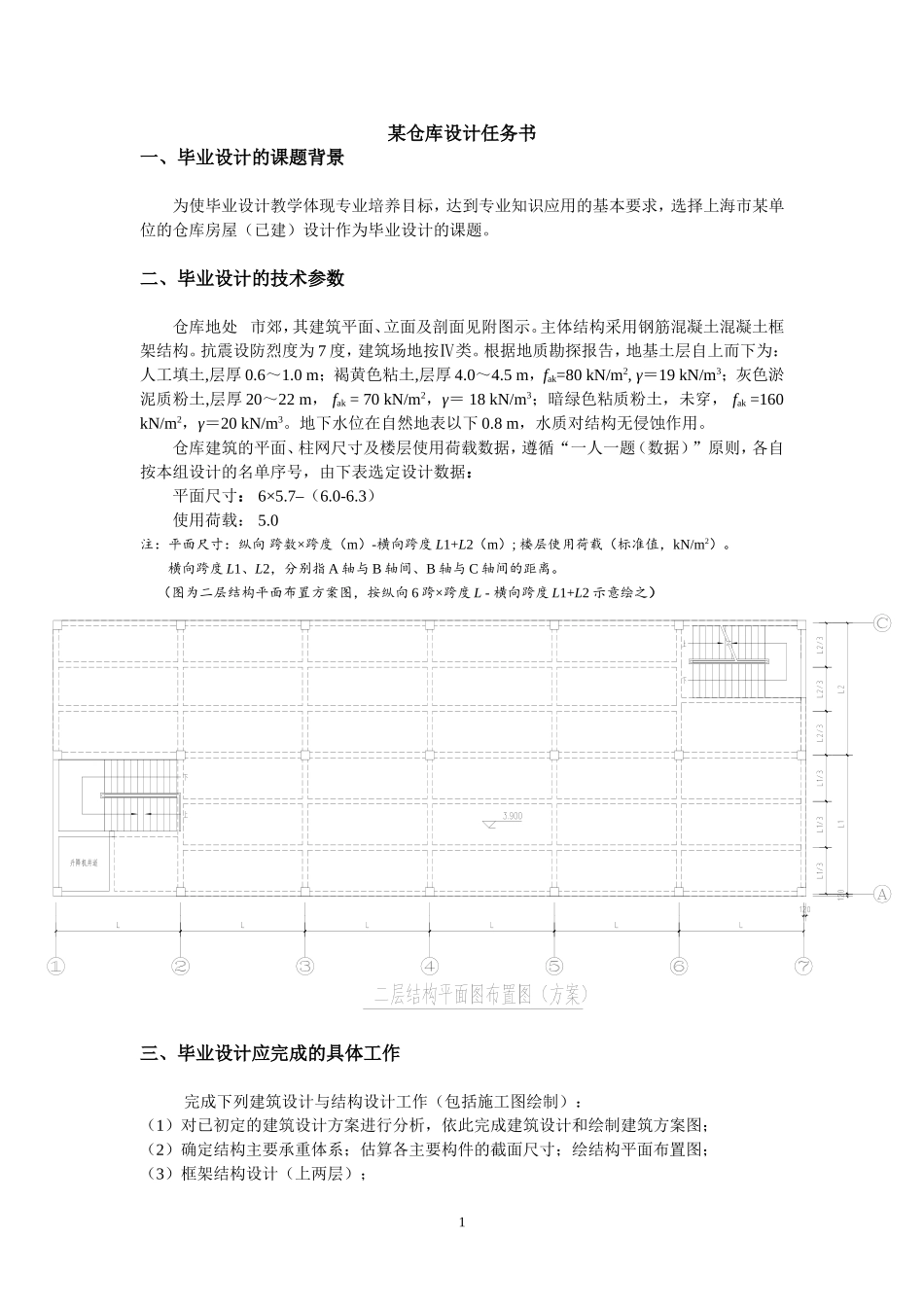

某仓库设计任务书一、毕业设计的课题背景为使毕业设计教学体现专业培养目标，达到专业知识应用的基本要求，选择上海市某单位的仓库房屋（已建）设计作为毕业设计的课题。二、毕业设计的技术参数仓库地处市郊，其建筑平面、立面及剖面见附图示。主体结构采用钢筋混凝土混凝土框架结构。抗震设防烈度为7度，建筑场地按Ⅳ类。根据地质勘探报告，地基土层自上而下为：人工填土,层厚0.6～1.0m；褐黄色粘土,层厚4.0～4.5m，fak=80kN/m2,γ＝19kN/m3；灰色淤泥质粉土,层厚20～22m，fak=70kN/m2，γ＝18kN/m3；暗绿色粘质粉土，未穿，fak=160kN/m2，γ＝20kN/m3。地下水位在自然地表以下0.8m，水质对结构无侵蚀作用。仓库建筑的平面、柱网尺寸及楼层使用荷载数据，遵循“一人一题（数据）”原则，各自按本组设计的名单序号，由下表选定设计数据：平面尺寸：6×5.7–（6.0-6.3）使用荷载：5.0注：平面尺寸：纵向跨数×跨度（m）-横向跨度L1+L2（m）;楼层使用荷载（标准值，kN/m2）。横向跨度L1、L2，分别指A轴与B轴间、B轴与C轴间的距离。（图为二层结构平面布置方案图，按纵向6跨×跨度L-横向跨度L1+L2示意绘之）三、毕业设计应完成的具体工作完成下列建筑设计与结构设计工作（包括施工图绘制）：（1）对已初定的建筑设计方案进行分析，依此完成建筑设计和绘制建筑方案图；（2）确定结构主要承重体系；估算各主要构件的截面尺寸；绘结构平面布置图；（3）框架结构设计（上两层）；1（5）自选构件设计（选作）。四、毕业设计进度安排序号各阶段设计内容时间1建筑设计方案确定、开题报告1周2框架内力分析计算简图0.5周3荷载值（恒、活、风载）计算1周4恒、活载作用下的内力分析1周5风载作用下的内力分析1周6地震作用计算及内力分析1周7内力组合0.5周8框架梁、柱截面配筋设计0.5周9完成计算书0.5周10答辩0.5周总计：8周五、应收集的资料及主要参考文献（1）教材：房屋建筑学、结构力学、混凝土结构、房屋结构抗震、工程制图。（2）规范：建筑结构荷载规范、混凝土结构设计规范、建筑抗震设计规范、建筑地基基础设计规范、建筑结构制图标准。（3）手册：建筑设计资料集、建筑结构静力计算手册、钢筋混凝土设计计算手册、钢筋混凝土结构构造手册；（4）结构分析设计软件与CAD绘图软件。六、附图（建筑与结构方案示意图）2七、附录（设计资料及相关要求参考）（1）设计荷载基本风压及基本雪压按地区采用。常用建筑材料和构件自重参照荷载规范确定。3屋面使用荷载按上人屋面设计。楼面使用荷载值应根据荷载规范确定，本次按前述规定（见二、毕业设计的技术参数）按各自的序号选定。抗震设防烈度为7度。（2）楼屋面做法屋面：防水层（防水卷材八层做法，三毡四油上铺小石子，0.35kN/m2）,40厚C20细石混凝土找平层（双向配筋Ø4@200）,保温层（膨胀水泥珍珠岩,平均高度h=100mm，4kN/m3）,油膏胶泥一度隔气层,现浇钢筋混凝土屋面板,板下20厚砂浆粉底。楼面：30厚水泥砂浆找平,现浇钢筋混凝土板,板下20厚砂浆粉底。（3）材料混凝土：基础用C20；上部结构用C25。钢筋：直径≥12mm，HRB400；直径<12mm，HPB300。墙体:±0.000以下采用MU10标准砖，M5水泥砂浆；±0.000以上采用MU10多孔砖,M5混合砂浆。（4）建筑设计内容建筑设计方案确定。（5）结构设计内容结构方案确定：确定主要承重体系；估算各主要构件的截面尺寸；绘结构平面布置图.结构设计计算：框架（现浇钢筋混凝土框架结构：计算简图；荷载（恒、活、风载）值计算、地震作用计算；恒载作用下、各跨活载单独作用下、风载作用下、地震作用下的内力分析；内力组合；梁柱截面配筋计算、裂宽验算，构造设计）。（6）要求应在规定时间内，按要求完成设计任务。主要设计成果应反映在计算书与所绘的施工图中。1）计算书要求反映设计计算的过程。应附有对工程概况与设计资料的简要说明；应附有必要的图示说明。（如结构平面图、剖面图），结构计算简图，内力图，配筋示意图等；应附有对所采用的设计计算方法的简要说明。计算正确，书写整洁，字迹端正，条理清楚，表达简明。书写格式可参考教材或相关资料。4
