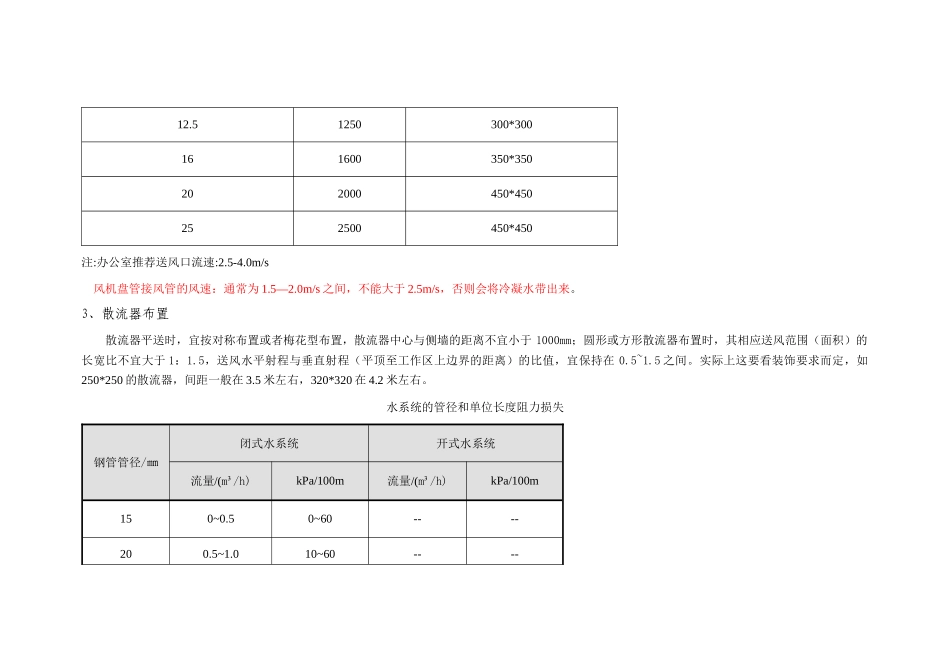

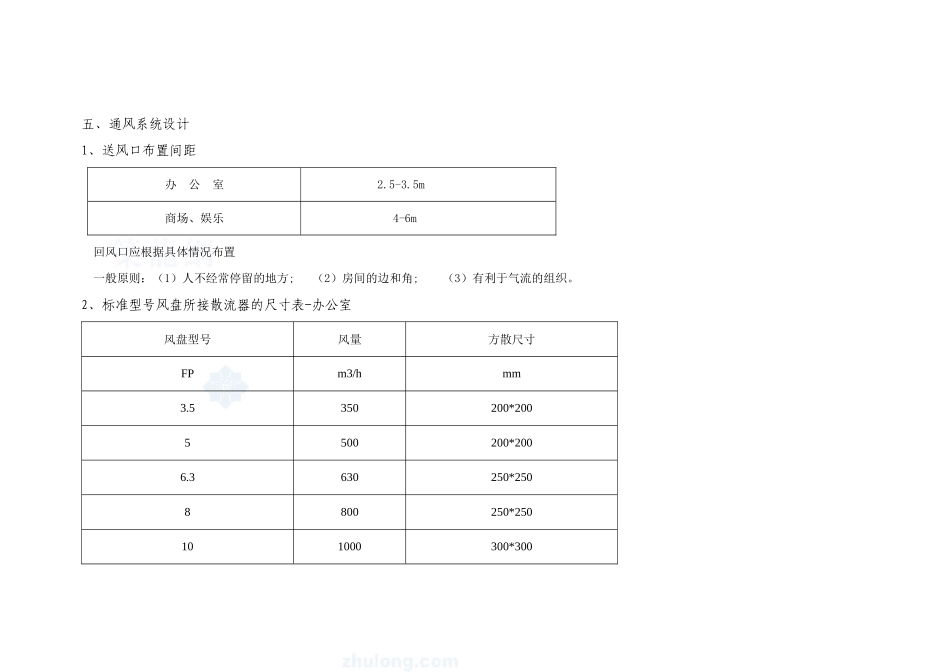

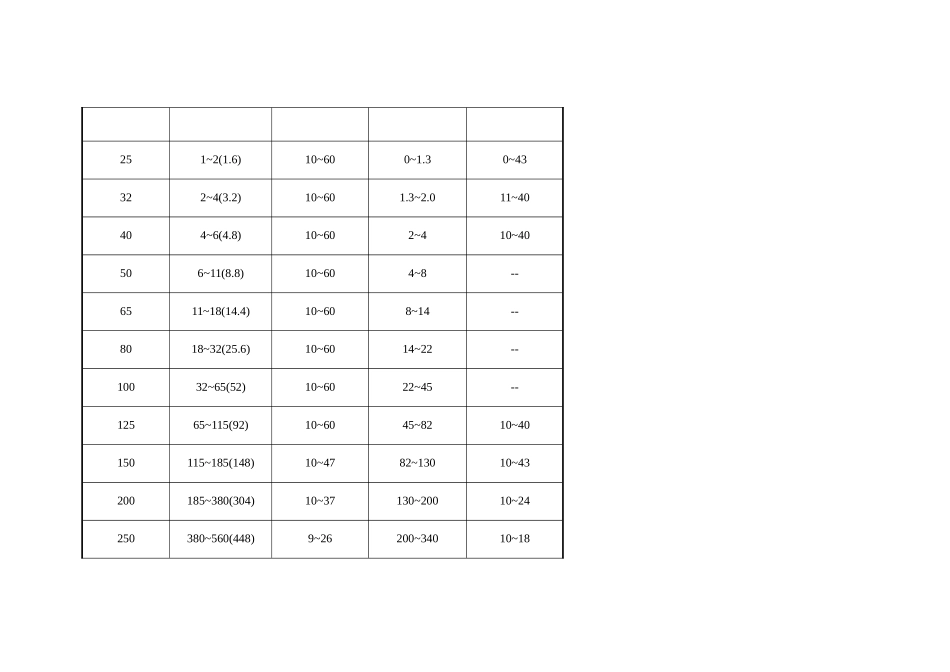

五、通风系统设计1、送风口布置间距办公室2.5-3.5m商场、娱乐4-6m回风口应根据具体情况布置一般原则：（1）人不经常停留的地方;（2）房间的边和角;（3）有利于气流的组织。2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FPm3/hmm3.5350200*2005500200*2006.3630250*2508800250*250101000300*30012.51250300*300161600350*350202000450*450252500450*450注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。水系统的管径和单位长度阻力损失钢管管径/㎜闭式水系统开式水系统流量/(m³/h)kPa/100m流量/(m³/h)kPa/100m150~0.50~60----200.5~1.010~60----251~2(1.6)10~600~1.30~43322~4(3.2)10~601.3~2.011~40404~6(4.8)10~602~410~40506~11(8.8)10~604~8--6511~18(14.4)10~608~14--8018~32(25.6)10~6014~22--10032~65(52)10~6022~45--12565~115(92)10~6045~8210~40150115~185(148)10~4782~13010~43200185~380(304)10~37130~20010~24250380~560(448)9~26200~34010~18300560~820(656)8~23340~4708~15350820~950(760)8~18470~6108~13400950~12508~17610~7507~124501250~15908~15750~10007~125001590~20008~131000~12307~11冷凝水管径估算表冷负荷（KW）<1011-2021-100101-180181-600管径DN(mm)2025324050冷负荷（KW）601-800801-10001001-15001501-12000>12000管径DN(mm)7080100125150
