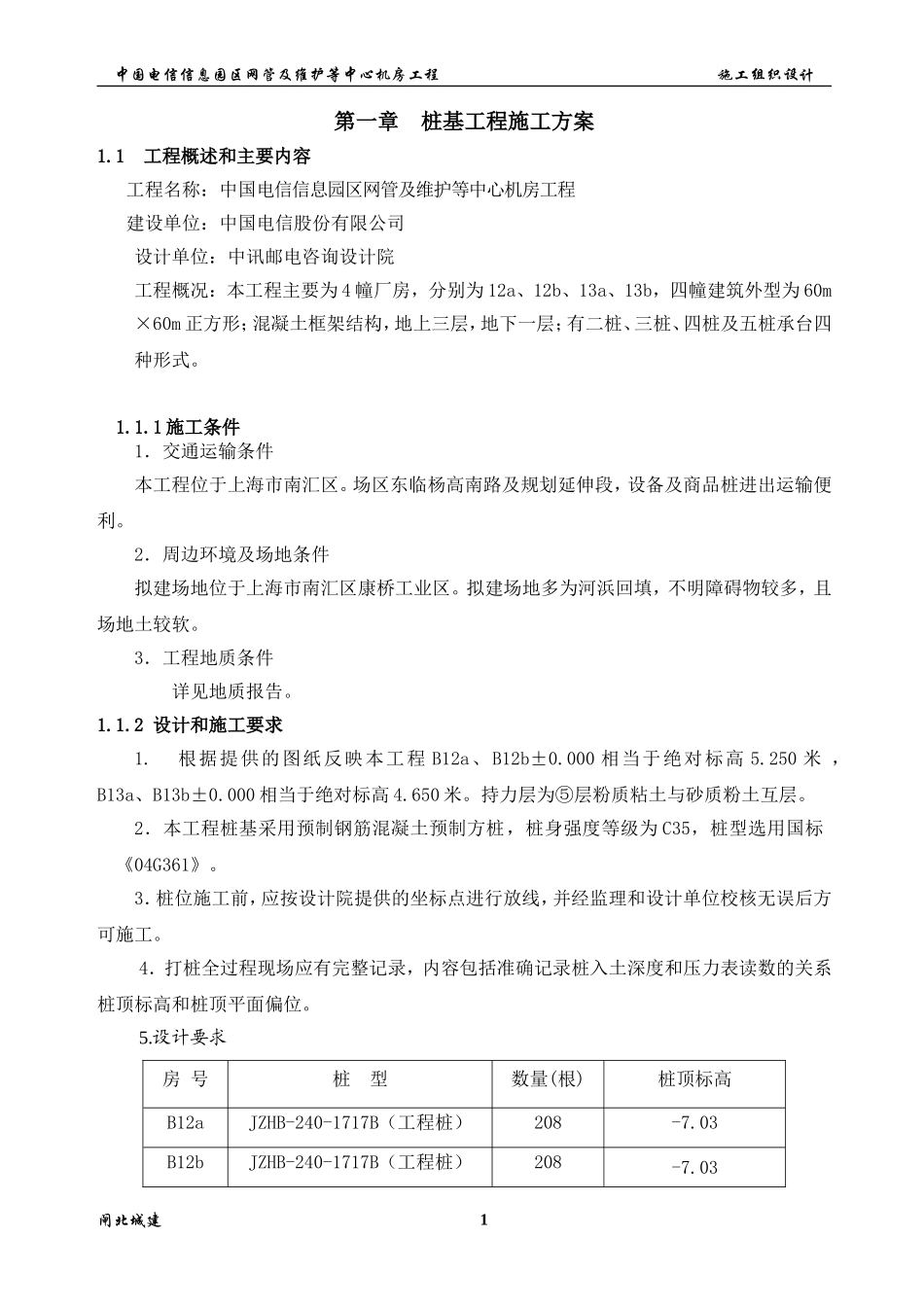

中国电信信息园区网管及维护等中心机房工程施工组织设计第一章桩基工程施工方案1.1工程概述和主要内容工程名称：中国电信信息园区网管及维护等中心机房工程建设单位：中国电信股份有限公司设计单位：中讯邮电咨询设计院工程概况：本工程主要为4幢厂房，分别为12a、12b、13a、13b，四幢建筑外型为60m×60m正方形；混凝土框架结构，地上三层，地下一层；有二桩、三桩、四桩及五桩承台四种形式。1.1.1施工条件1．交通运输条件本工程位于上海市南汇区。场区东临杨高南路及规划延伸段，设备及商品桩进出运输便利。2．周边环境及场地条件拟建场地位于上海市南汇区康桥工业区。拟建场地多为河浜回填，不明障碍物较多，且场地土较软。3．工程地质条件详见地质报告。1.1.2设计和施工要求1.根据提供的图纸反映本工程B12a、B12b±0.000相当于绝对标高5.250米，B13a、B13b±0.000相当于绝对标高4.650米。持力层为⑤层粉质粘土与砂质粉土互层。2．本工程桩基采用预制钢筋混凝土预制方桩，桩身强度等级为C35，桩型选用国标《04G361》。3．桩位施工前，应按设计院提供的坐标点进行放线，并经监理和设计单位校核无误后方可施工。4．打桩全过程现场应有完整记录，内容包括准确记录桩入土深度和压力表读数的关系桩顶标高和桩顶平面偏位。5.设计要求房号桩型数量(根)桩顶标高B12aJZHB-240-1717B（工程桩）208-7.03B12bJZHB-240-1717B（工程桩）208-7.03闸北城建1中国电信信息园区网管及维护等中心机房工程施工组织设计B13aJZHB-240-1717B（工程桩）212-7.03B13bJZHB-240-1717B（工程桩）216-7.031.2编制依据（1）《上海市地基基础设计规范》（DBJ08-11-1999）（2）《建筑工程施工质量验收统一标准》（GB50300-2001）（3）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（4）《建筑地基基础设计规范》（GB50007-2002）（5）《建筑桩基技术规范》（JGJ94-94）（6）《预制钢筋混凝土方桩》（04G361）(7)《钢筋砼结构工程施工及验收规范》(GB50204-2002);1.2.1国家及上海市颁布的安全操作规程、文明施工的规定（1）《建设工程施工现场供用电安全规范》GB50194-93（2）《建筑施工安全检查评分标准》JGJ59-99（3）《施工现场临时用电安全技术规范》JGJ46-2005（4）《建筑机械使用安全技术规程》JGJ33-2001（5）《施工现场安全生产保证体系》DBJ08-903-20031.3施工准备工作计划根据图纸文件暂列工程量，初步计划：锤击方桩投入２台打桩机、静力压桩机１台，在30个日历日内完成桩基任务。1.4施工现场平面布置图（详见附图）1．5施工进度计划（详见附表）1.6施工部署1．地上地下障碍物清除(1)认真处理高空、地上和地下障碍物。对建筑物基线以外4～6m以内的整个区域及打桩机行驶路线范围内的场地进行平整、夯实。在桩架移动路线上，保持地面平整。（2）打桩区域及道路近旁应排水畅通。2．临时道路临时道路考虑到桩运输的需要，道路使之畅行无阻。因运桩车较长,铺设道路宽度拟定为8.0米左右，路基暂定60厘米厚的建筑垃圾进行铺垫、上铺20cm道渣，施工场地铺设50厘米厚的建筑垃圾,道路的转弯半径应满足载重车的运行，并结合地形在道路两侧设深度为1m左右的排水沟。(详见现场布置图)闸北城建2中国电信信息园区网管及维护等中心机房工程施工组织设计1.7锤击桩主要施工技术措施1.7.1打桩前的施工准备(1)在打桩现场或附近需设置水准点，数量为两个以上，用以抄平场地和检查桩的入土深度。根据建筑物的轴线控制桩定出桩基每个桩位，作出标志，并在打桩前，请总包、监理对桩的轴线和桩位进行复验。(2)打桩机进场后，应按施工顺序铺设轨垫（钢板），安装桩机和设备，接通电源、水源，并进行试机。然后移机至起点桩就位，桩架应垂直平稳。1.7.2打桩顺序根据原则和施工现场实际情况及要求，确定其打桩流程和打桩顺序（详见施工流程图）。对打桩流程进行编号。施工时应按编号顺序，由小至大施打。桩机按螺旋型方式从基地内圈往外打设，以减少挤土效应。施工中，如需要改变打桩流程和顺序必须经过工程认可后方能变更。1.7.3沉桩施工要点：(1)由吊车先两点起吊、后单点起吊，单点吊吊点位置，用钢丝绳绑在桩上部约0.295...
