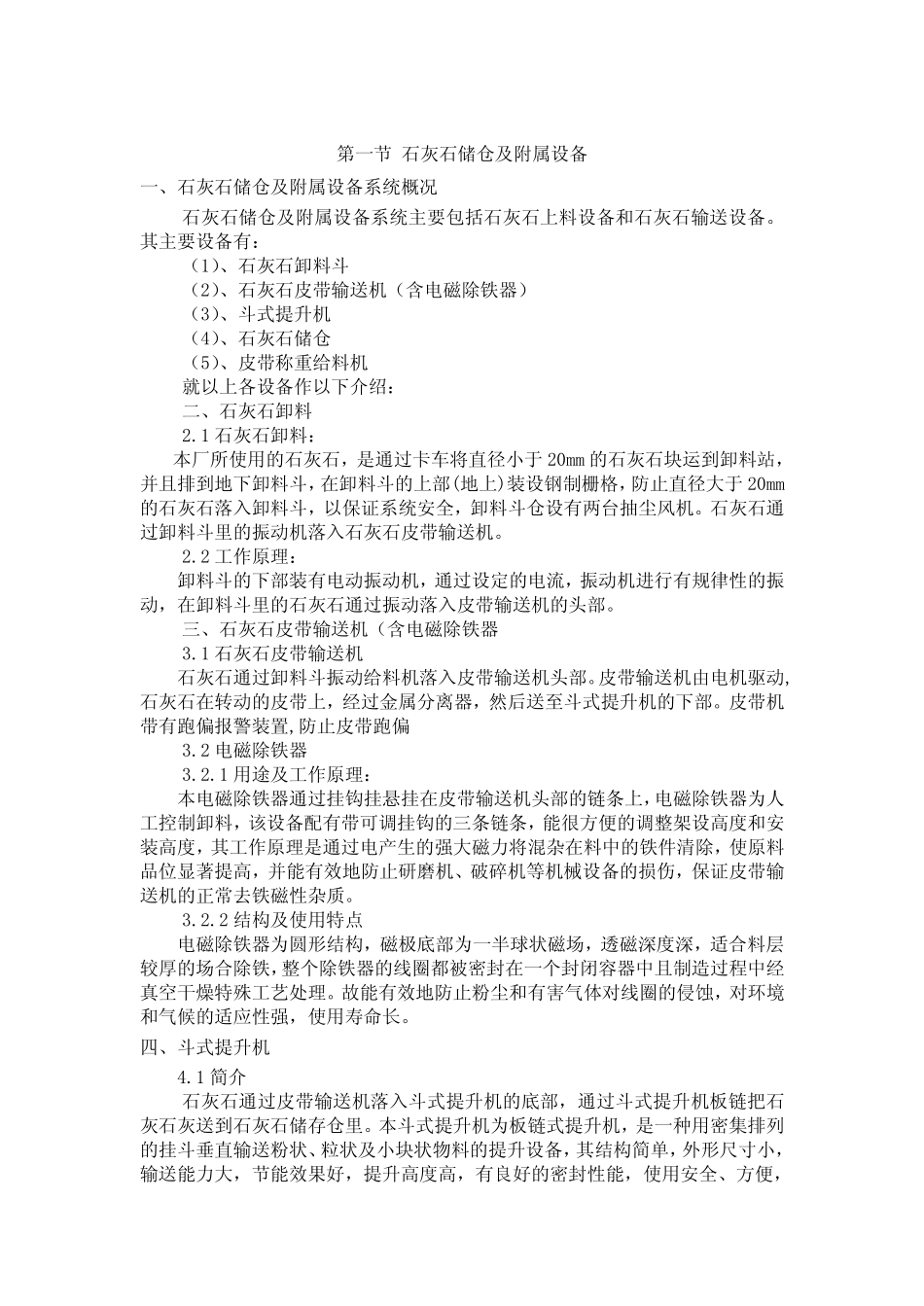

第一节石灰石储仓及附属设备一、石灰石储仓及附属设备系统概况石灰石储仓及附属设备系统主要包括石灰石上料设备和石灰石输送设备。其主要设备有��1�、石灰石卸料斗�2�、石灰石皮带输送机�含电磁除铁器��3�、斗式提升机�4�、石灰石储仓�5�、皮带称重给料机就以上各设备作以下介绍�二、石灰石卸料2.1石灰石卸料�本厂所使用的石灰石�是通过卡车将直径小于20mm的石灰石块运到卸料站�并且排到地下卸料斗�在卸料斗的上部(地上)装设钢制栅格�防止直径大于20mm的石灰石落入卸料斗�以保证系统安全�卸料斗仓设有两台抽尘风机。石灰石通过卸料斗里的振动机落入石灰石皮带输送机。2.2工作原理�卸料斗的下部装有电动振动机�通过设定的电流�振动机进行有规律性的振动�在卸料斗里的石灰石通过振动落入皮带输送机的头部。三、石灰石皮带输送机�含电磁除铁器3.1石灰石皮带输送机石灰石通过卸料斗振动给料机落入皮带输送机头部。皮带输送机由电机驱动,石灰石在转动的皮带上�经过金属分离器�然后送至斗式提升机的下部。皮带机带有跑偏报警装置,防止皮带跑偏3.2电磁除铁器3.2.1用途及工作原理�本电磁除铁器通过挂钩挂悬挂在皮带输送机头部的链条上�电磁除铁器为人工控制卸料�该设备配有带可调挂钩的三条链条�能很方便的调整架设高度和安装高度�其工作原理是通过电产生的强大磁力将混杂在料中的铁件清除�使原料品位显著提高�并能有效地防止研磨机、破碎机等机械设备的损伤�保证皮带输送机的正常去铁磁性杂质。3.2.2结构及使用特点电磁除铁器为圆形结构�磁极底部为一半球状磁场�透磁深度深�适合料层较厚的场合除铁�整个除铁器的线圈都被密封在一个封闭容器中且制造过程中经真空干燥特殊工艺处理。故能有效地防止粉尘和有害气体对线圈的侵蚀�对环境和气候的适应性强�使用寿命长。四、斗式提升机4.1简介石灰石通过皮带输送机落入斗式提升机的底部�通过斗式提升机板链把石灰石灰送到石灰石储存仓里。本斗式提升机为板链式提升机�是一种用密集排列的挂斗垂直输送粉状、粒状及小块状物料的提升设备�其结构简单�外形尺寸小�输送能力大�节能效果好�提升高度高�有良好的密封性能�使用安全、方便�提升范围广。其特点是提升能力大�出力范围10~800m3/h�提升高度可高达55m。4.2结构板链斗式提升机由底部机壳、张紧装置、中间壳体、头部机壳、驱动机构、拖动机构、链条及料斗等组成。其中驱动机构包括电磁制动电机、减速机、传动链轮、传动链条及链罩。另设有链条断链报警装置。4.3工作原理�被输送物料由底部进料口喂入连续、密布的料斗中�运至顶端翻转时�利用重力及料斗的导引�卸料至出料口流出。即所谓的流入式喂料�重力诱导式卸料。五、石灰石储存仓5.1简介通过斗式提升机�把石灰石送到并贮存在石灰石储存仓内。石灰石储存仓的容积为800m3�满足两台锅炉燃用校核煤质时�在BMCR工况下运行4天所消耗的石灰石量。5.2结构简介:石灰石贮仓为钢结构�混凝土支撑。石灰石贮仓底部成大于60°的斜度“锥形”斗部�顶部有3°的坡面。贮仓配有布袋过滤器�布袋过滤器设有一个抽尘风机�其作用抽出空气�洁净气中最大含尘量不超过50mg/Nm3。在贮仓的两个卸料口装有关断装置�贮仓出口的设计能控制送至输送皮带的石灰石量(至碾磨设备的皮带称重给料机)以及能避免架桥堵料现象。同时配有抽尘风机系统�以帮助下料。两个卸料口各装有电动关断阀。六、皮带称重给料机皮带称重给料机�内部�6.1简介�皮带称重给料机用于测量和输送石灰石至球磨机�给料机将带有给料量调节控制器�调节范围能达到从0~100%的可变给料量。给料机的给料重量精度在满载时为±0.5%。称重系统包括电子称重元件�速度感应器和重量一速度乘法器。皮带秤配有就地称重控制箱�包括比例指示器、就地积算器、远方积算器。控制包括测试皮带皮重并且设置成零点(零点调节)的装置�以及使用试验重物测试称重精度的装置。6.2结构�称重式皮带给料输送机主架采用槽型钢与底部断面为T形的槽体及上部槽体合为整体式�方便拆卸及更换皮带。头尾轮、托辊、皮带秤均固定在主架上�整体刚性好有利于计量�头轮为...
