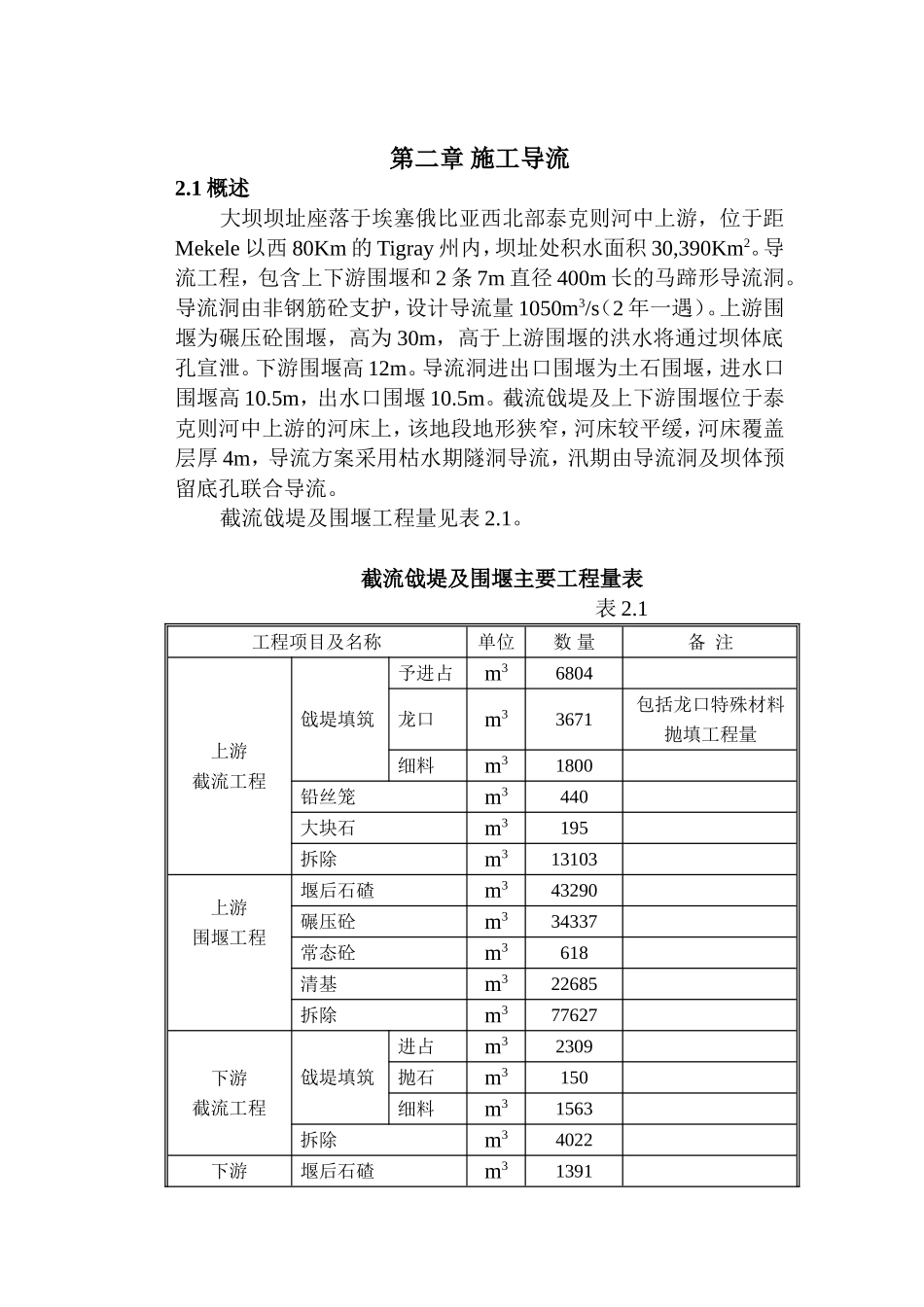

泰克则-施工导流_第1页
1/16

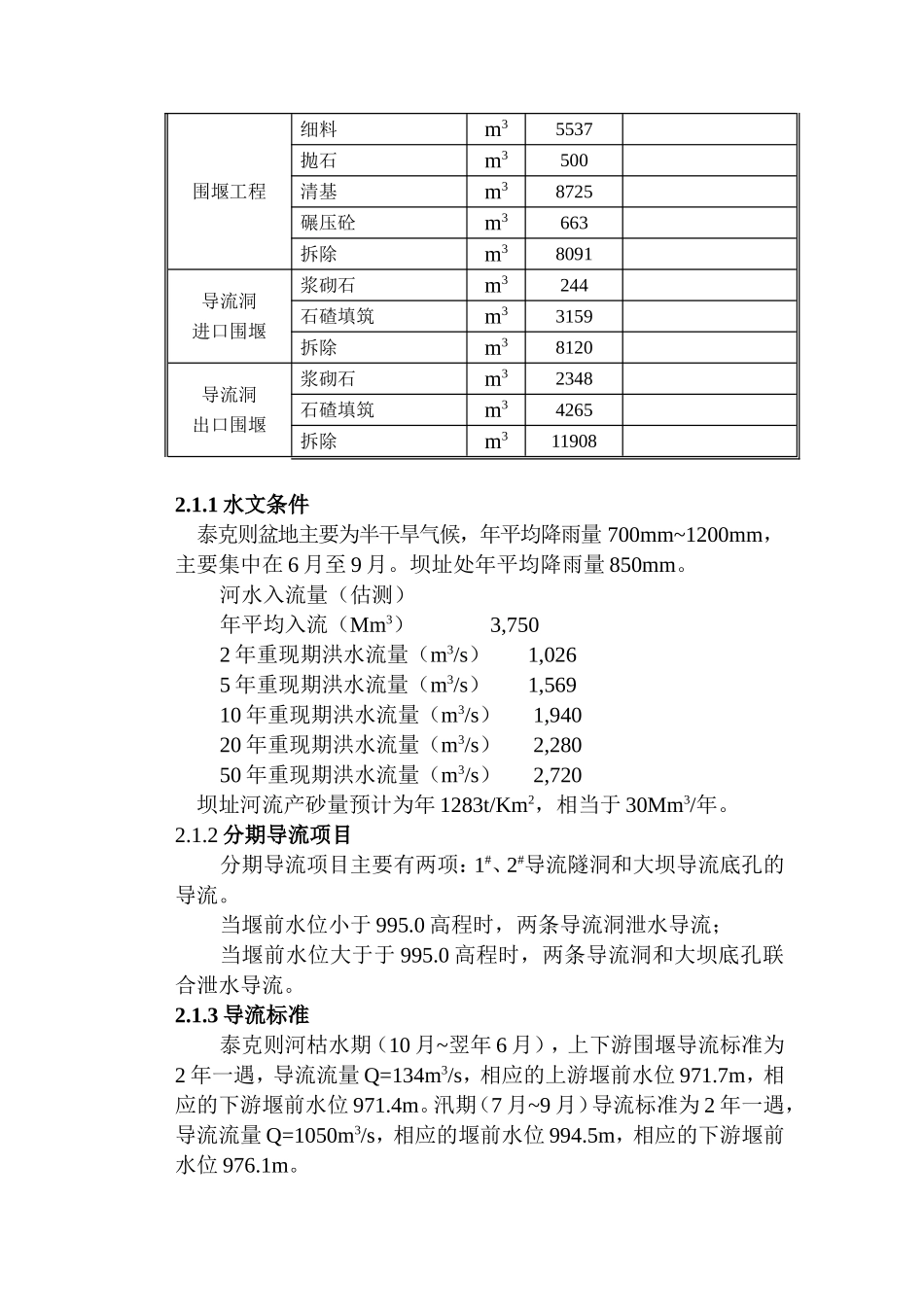

泰克则-施工导流_第2页
2/16

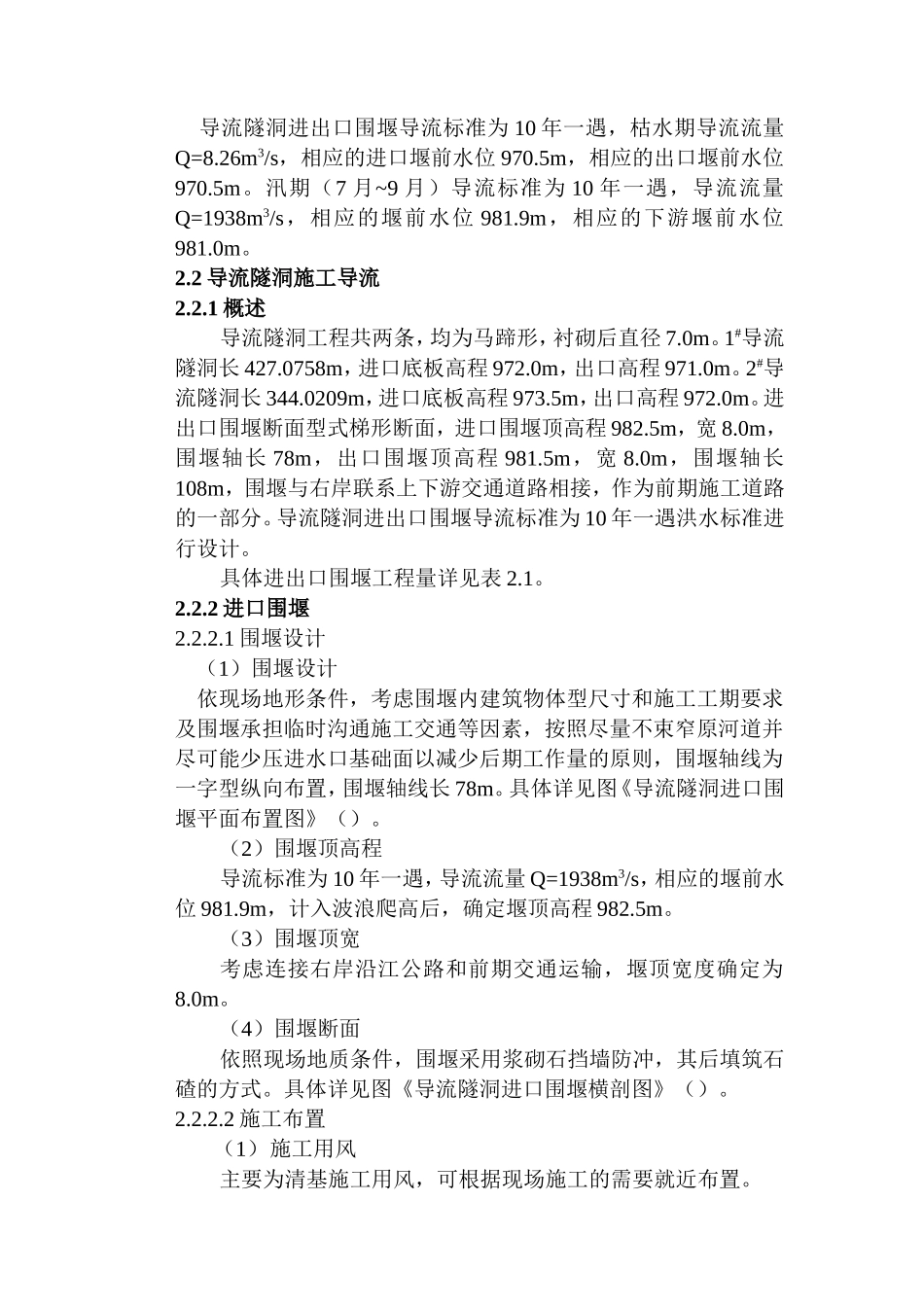

泰克则-施工导流_第3页
3/16
第二章施工导流2.1概述大坝坝址座落于埃塞俄比亚西北部泰克则河中上游,位于距Mekele以西80Km的Tigray州内,坝址处积水面积30,390Km2。导流工程,包含上下游围堰和2条7m直径400m长的马蹄形导流洞。导流洞由非钢筋砼支护,设计导流量1050m3/s(2年一遇)。上游围堰为碾压砼围堰,高为30m,高于上游围堰的洪水将通过坝体底孔宣泄。下游围堰高12m。导流洞进出口围堰为土石围堰,进水口围堰高10.5m,出水口围堰10.5m。截流戗堤及上下游围堰位于泰克则河中上游的河床上,该地段地形狭窄,河床较平缓,河床覆盖层厚4m,导流方案采用枯水期隧洞导流,汛期由导流洞及坝体预留底孔联合导流。截流戗堤及围堰工程量见表2.1。截流戗堤及围堰主要工程量表表2.1工程项目及名称单位数量备注上游截流工程戗堤填筑予进占m36804龙口m33671包括龙口特殊材料抛填工程量细料m31800铅丝笼m3440大块石m3195拆除m313103上游围堰工程堰后石碴m343290碾压砼m334337常态砼m3618清基m322685拆除m377627下游截流工程戗堤填筑进占m32309抛石m3150细料m31563拆除m34022下游堰后石碴m31391围堰工程细料m35537抛石m3500清基m38725碾压砼m3663拆除m38091导流洞进口围堰浆砌石m3244石碴填筑m33159拆除m38120导流洞出口围堰浆砌石m32348石碴填筑m34265拆除m3119082.1.1水文条件泰克则盆地主要为半干旱气候,年平均降雨量700mm~1200mm,主要集中在6月至9月。坝址处年平均降雨量850mm。河水入流量(估测)年平均入流(Mm3)3,7502年重现期洪水流量(m3/s)1,0265年重现期洪水流量(m3/s)1,56910年重现期洪水流量(m3/s)1,94020年重现期洪水流量(m3/s)2,28050年重现期洪水流量(m3/s)2,720坝址河流产砂量预计为年1283t/Km2,相当于30Mm3/年。2.1.2分期导流项目分期导流项目主要有两项:1#、2#导流隧洞和大坝导流底孔的导流。当堰前水位小于995.0高程时,两条导流洞泄水导流;当堰前水位大于于995.0高程时,两条导流洞和大坝底孔联合泄水导流。2.1.3导流标准泰克则河枯水期(10月~翌年6月),上下游围堰导流标准为2年一遇,导流流量Q=134m3/s,相应的上游堰前水位971.7m,相应的下游堰前水位971.4m。汛期(7月~9月)导流标准为2年一遇,导流流量Q=1050m3/s,相应的堰前水位994.5m,相应的下游堰前水位976.1m。导流隧洞进出口围堰导流标准为10年一遇,枯水期导流流量Q=8.26m3/s,相应的进口堰前水位970.5m,相应的出口堰前水位970.5m。汛期(7月~9月)导流标准为10年一遇,导流流量Q=1938m3/s,相应的堰前水位981.9m,相应的下游堰前水位981.0m。2.2导流隧洞施工导流2.2.1概述导流隧洞工程共两条,均为马蹄形,衬砌后直径7.0m。1#导流隧洞长427.0758m,进口底板高程972.0m,出口高程971.0m。2#导流隧洞长344.0209m,进口底板高程973.5m,出口高程972.0m。进出口围堰断面型式梯形断面,进口围堰顶高程982.5m,宽8.0m,围堰轴长78m,出口围堰顶高程981.5m,宽8.0m,围堰轴长108m,围堰与右岸联系上下游交通道路相接,作为前期施工道路的一部分。导流隧洞进出口围堰导流标准为10年一遇洪水标准进行设计。具体进出口围堰工程量详见表2.1。2.2.2进口围堰2.2.2.1围堰设计(1)围堰设计依现场地形条件,考虑围堰内建筑物体型尺寸和施工工期要求及围堰承担临时沟通施工交通等因素,按照尽量不束窄原河道并尽可能少压进水口基础面以减少后期工作量的原则,围堰轴线为一字型纵向布置,围堰轴线长78m。具体详见图《导流隧洞进口围堰平面布置图》()。(2)围堰顶高程导流标准为10年一遇,导流流量Q=1938m3/s,相应的堰前水位981.9m,计入波浪爬高后,确定堰顶高程982.5m。(3)围堰顶宽考虑连接右岸沿江公路和前期交通运输,堰顶宽度确定为8.0m。(4)围堰断面依照现场地质条件,围堰采用浆砌石挡墙防冲,其后填筑石碴的方式。具体详见图《导流隧洞进口围堰横剖图》()。2.2.2.2施工布置(1)施工用风主要为清基施工用风,可根据现场施工的需要就近布置。(2)施工用水根据堰体浆砌石护坡的砂浆拌和和养护用水的需要,利用前期开挖用水就近供水。(3)施工用电采用发电机就近供电,用以砂浆拌和用电。(4)施工道路利用联系上下游...
