内墙和砂胶漆施工方案(新)VIP免费

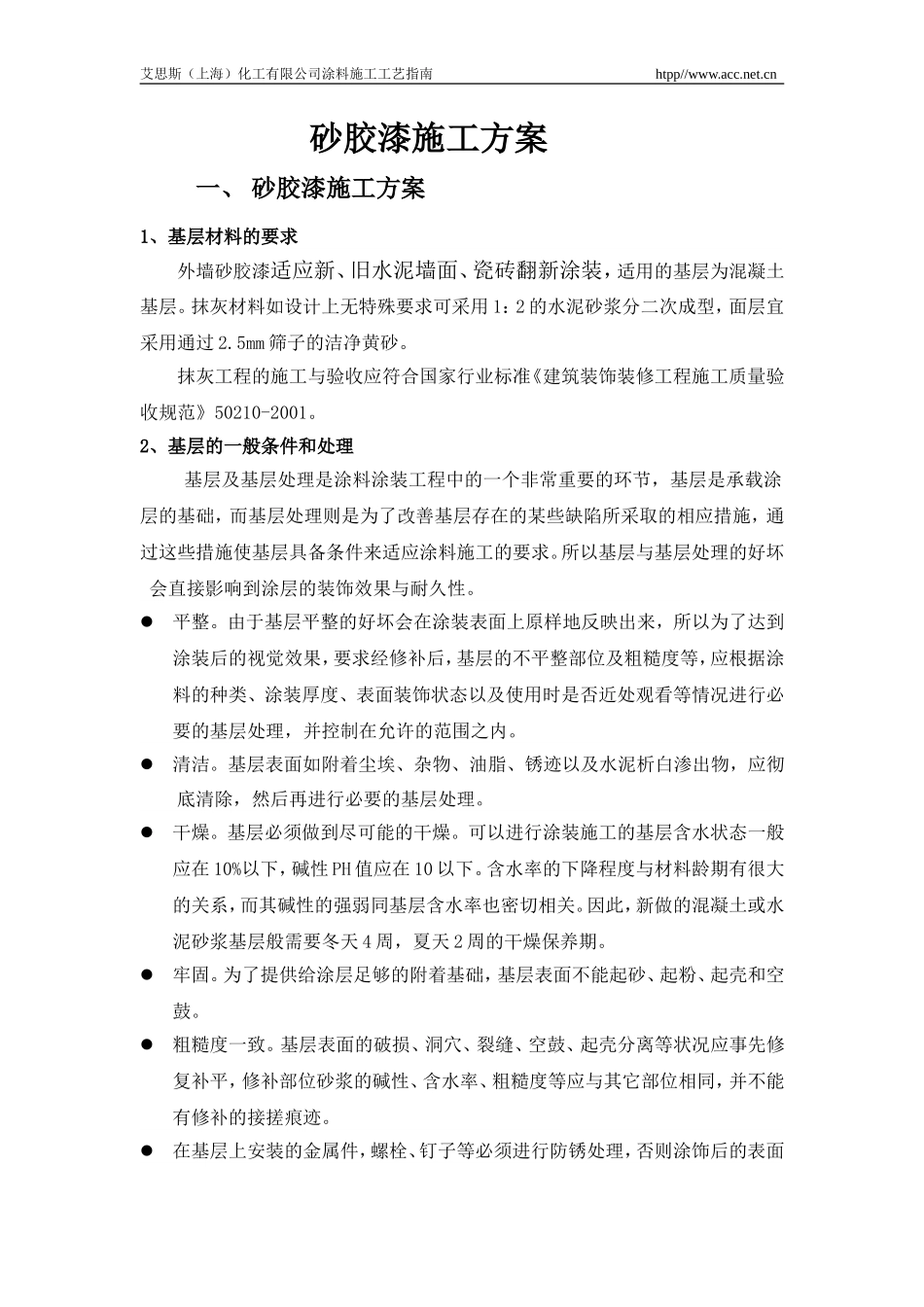

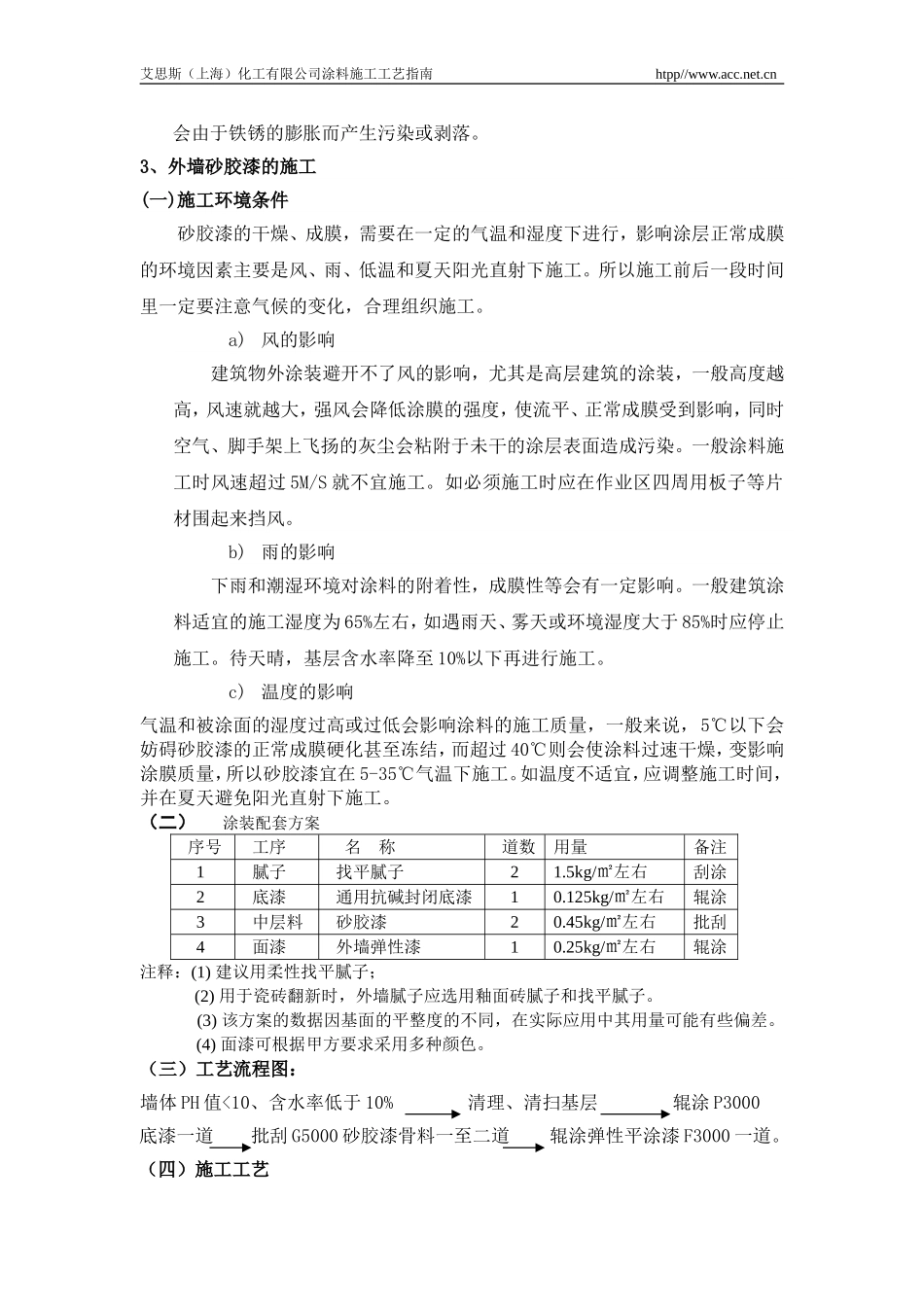

艾思斯（上海）化工有限公司涂料施工工艺指南htpp//www.acc.net.cn内外墙涂料施工方案呈报时间：二00七年九月九日艾思斯（上海）化工有限公司涂料施工工艺指南htpp//www.acc.net.cn砂胶漆施工方案一、砂胶漆施工方案1、基层材料的要求外墙砂胶漆适应新、旧水泥墙面、瓷砖翻新涂装，适用的基层为混凝土基层。抹灰材料如设计上无特殊要求可采用1：2的水泥砂浆分二次成型，面层宜采用通过2.5mm筛子的洁净黄砂。抹灰工程的施工与验收应符合国家行业标准《建筑装饰装修工程施工质量验收规范》50210-2001。2、基层的一般条件和处理基层及基层处理是涂料涂装工程中的一个非常重要的环节，基层是承载涂层的基础，而基层处理则是为了改善基层存在的某些缺陷所采取的相应措施，通过这些措施使基层具备条件来适应涂料施工的要求。所以基层与基层处理的好坏会直接影响到涂层的装饰效果与耐久性。平整。由于基层平整的好坏会在涂装表面上原样地反映出来，所以为了达到涂装后的视觉效果，要求经修补后，基层的不平整部位及粗糙度等，应根据涂料的种类、涂装厚度、表面装饰状态以及使用时是否近处观看等情况进行必要的基层处理，并控制在允许的范围之内。清洁。基层表面如附着尘埃、杂物、油脂、锈迹以及水泥析白渗出物，应彻底清除，然后再进行必要的基层处理。干燥。基层必须做到尽可能的干燥。可以进行涂装施工的基层含水状态一般应在10%以下，碱性PH值应在10以下。含水率的下降程度与材料龄期有很大的关系，而其碱性的强弱同基层含水率也密切相关。因此，新做的混凝土或水泥砂浆基层般需要冬天4周，夏天2周的干燥保养期。牢固。为了提供给涂层足够的附着基础，基层表面不能起砂、起粉、起壳和空鼓。粗糙度一致。基层表面的破损、洞穴、裂缝、空鼓、起壳分离等状况应事先修复补平，修补部位砂浆的碱性、含水率、粗糙度等应与其它部位相同，并不能有修补的接搓痕迹。在基层上安装的金属件，螺栓、钉子等必须进行防锈处理，否则涂饰后的表面艾思斯（上海）化工有限公司涂料施工工艺指南htpp//www.acc.net.cn会由于铁锈的膨胀而产生污染或剥落。3、外墙砂胶漆的施工(一)施工环境条件砂胶漆的干燥、成膜，需要在一定的气温和湿度下进行，影响涂层正常成膜的环境因素主要是风、雨、低温和夏天阳光直射下施工。所以施工前后一段时间里一定要注意气候的变化，合理组织施工。a)风的影响建筑物外涂装避开不了风的影响，尤其是高层建筑的涂装，一般高度越高，风速就越大，强风会降低涂膜的强度，使流平、正常成膜受到影响，同时空气、脚手架上飞扬的灰尘会粘附于未干的涂层表面造成污染。一般涂料施工时风速超过5M/S就不宜施工。如必须施工时应在作业区四周用板子等片材围起来挡风。b)雨的影响下雨和潮湿环境对涂料的附着性，成膜性等会有一定影响。一般建筑涂料适宜的施工湿度为65%左右，如遇雨天、雾天或环境湿度大于85%时应停止施工。待天晴，基层含水率降至10%以下再进行施工。c)温度的影响气温和被涂面的湿度过高或过低会影响涂料的施工质量，一般来说，5℃以下会妨碍砂胶漆的正常成膜硬化甚至冻结，而超过40℃则会使涂料过速干燥，变影响涂膜质量，所以砂胶漆宜在5-35℃气温下施工。如温度不适宜，应调整施工时间，并在夏天避免阳光直射下施工。（二）涂装配套方案序号工序名称道数用量备注1腻子找平腻子21.5kg/㎡左右刮涂2底漆通用抗碱封闭底漆10.125kg/㎡左右辊涂3中层料砂胶漆20.45kg/㎡左右批刮4面漆外墙弹性漆10.25kg/㎡左右辊涂注释：(1)建议用柔性找平腻子；(2)用于瓷砖翻新时，外墙腻子应选用釉面砖腻子和找平腻子。(3)该方案的数据因基面的平整度的不同，在实际应用中其用量可能有些偏差。(4)面漆可根据甲方要求采用多种颜色。（三）工艺流程图：墙体PH值<10、含水率低于10%清理、清扫基层辊涂P3000底漆一道批刮G5000砂胶漆骨料一至二道辊涂弹性平涂漆F3000一道。（四）施工工艺艾思斯（上海）化工有限公司涂料施工工艺指南htpp//www.acc.net.cn1）．在外墙基面具备施工条件后，及时安排施工人员、现场管理人员、材料、施工设备进场，并协调安排好现场人员住宿、水电、及材料...
