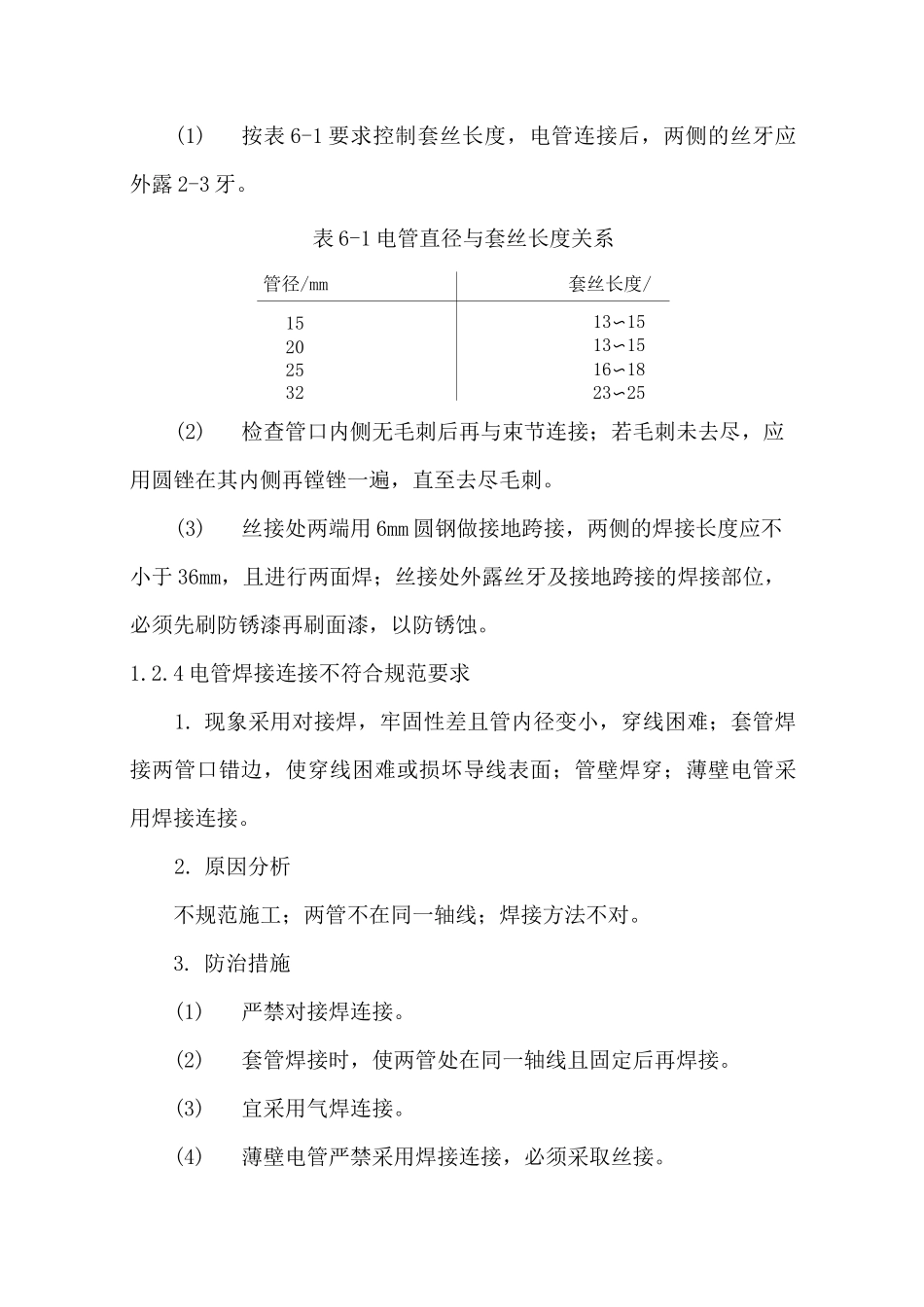

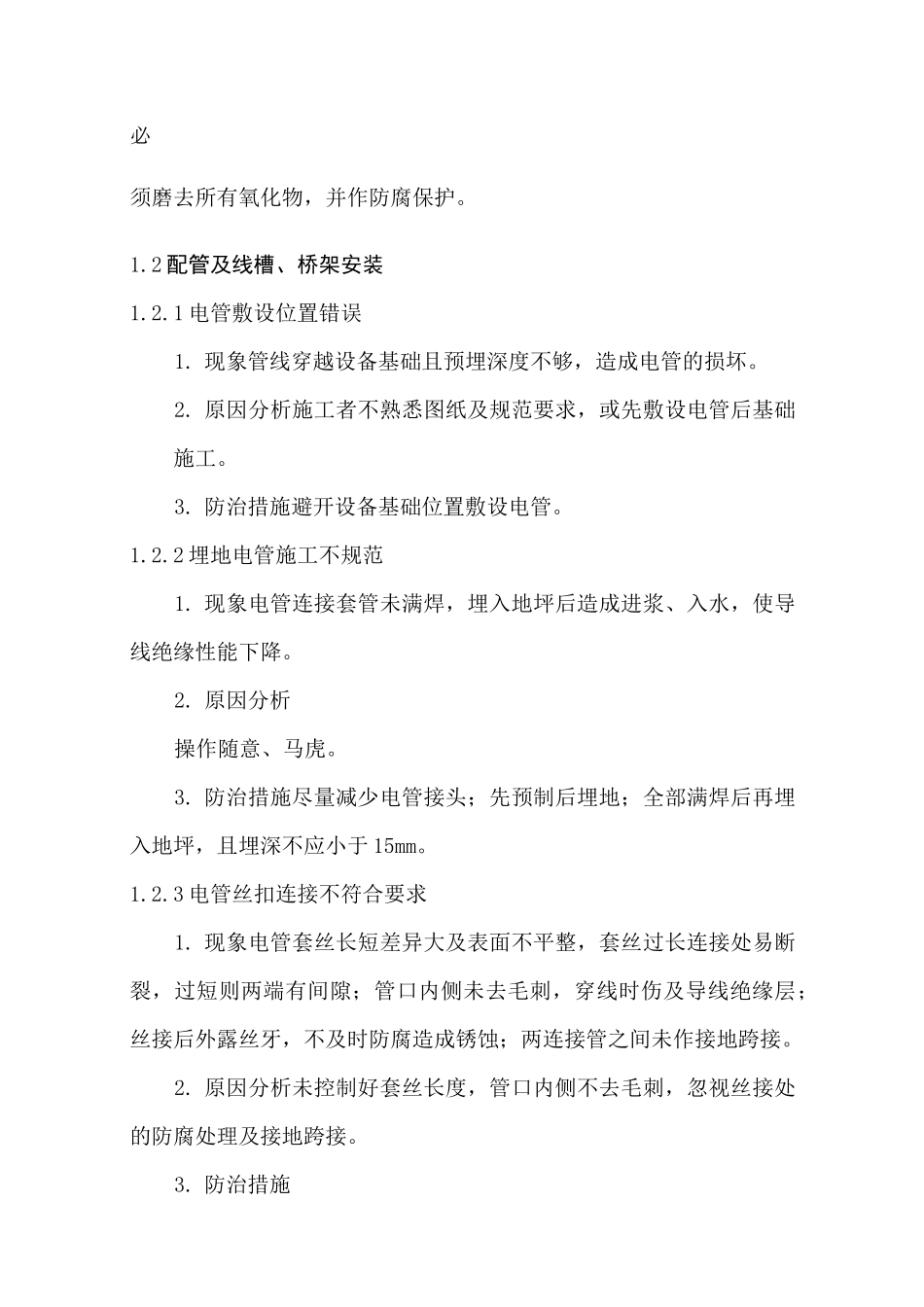

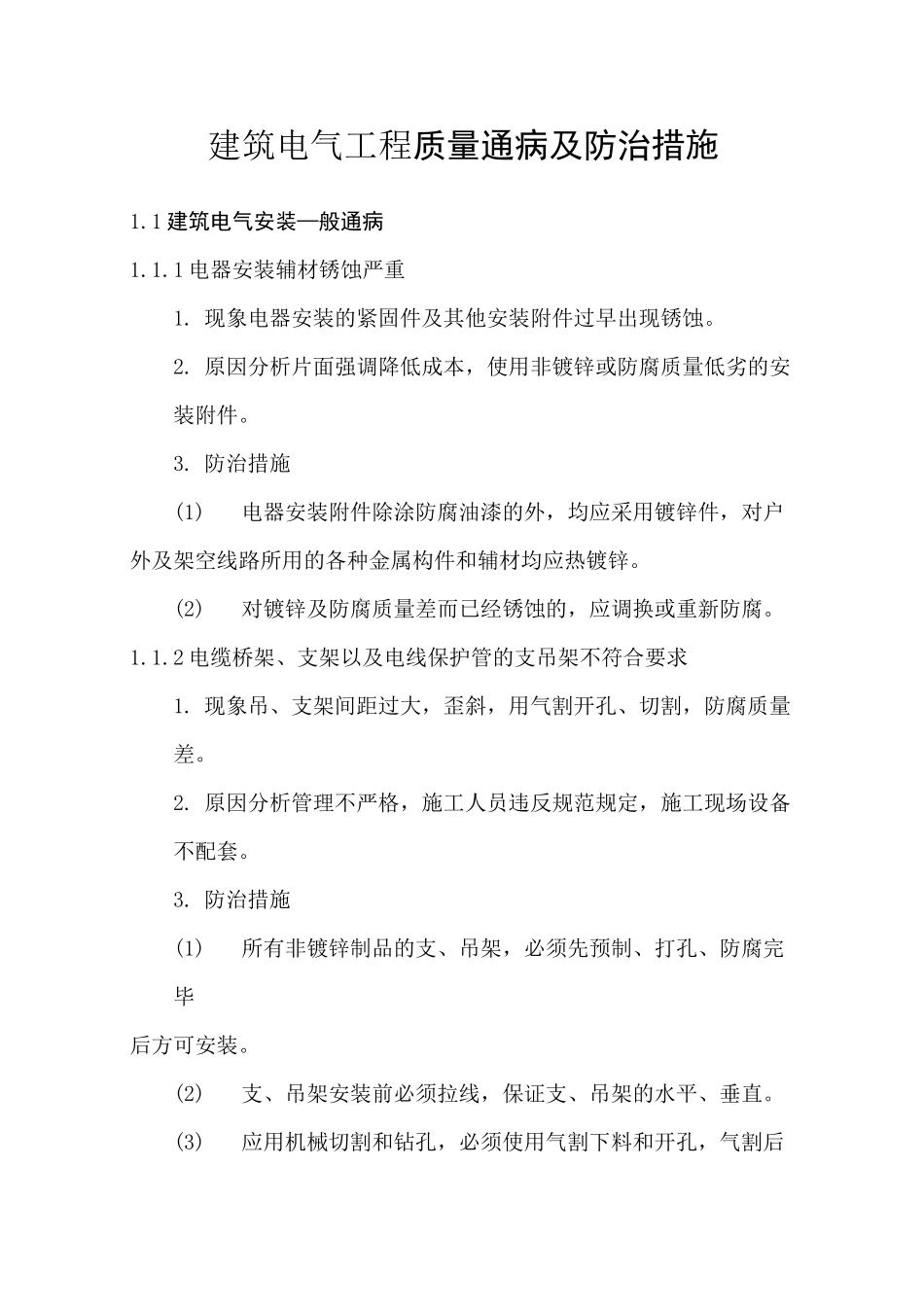

建筑电气工程质量通病及防治措施1.1建筑电气安装—般通病1.1.1电器安装辅材锈蚀严重1.现象电器安装的紧固件及其他安装附件过早出现锈蚀。2.原因分析片面强调降低成本，使用非镀锌或防腐质量低劣的安装附件。3.防治措施(1)电器安装附件除涂防腐油漆的外，均应采用镀锌件，对户外及架空线路所用的各种金属构件和辅材均应热镀锌。(2)对镀锌及防腐质量差而已经锈蚀的，应调换或重新防腐。1.1.2电缆桥架、支架以及电线保护管的支吊架不符合要求1.现象吊、支架间距过大，歪斜，用气割开孔、切割，防腐质量差。2.原因分析管理不严格，施工人员违反规范规定，施工现场设备不配套。3.防治措施(1)所有非镀锌制品的支、吊架，必须先预制、打孔、防腐完毕后方可安装。(2)支、吊架安装前必须拉线，保证支、吊架的水平、垂直。(3)应用机械切割和钻孔，必须使用气割下料和开孔，气割后必须磨去所有氧化物，并作防腐保护。1.2配管及线槽、桥架安装1.2.1电管敷设位置错误1.现象管线穿越设备基础且预埋深度不够，造成电管的损坏。2.原因分析施工者不熟悉图纸及规范要求，或先敷设电管后基础施工。3.防治措施避开设备基础位置敷设电管。1.2.2埋地电管施工不规范1.现象电管连接套管未满焊，埋入地坪后造成进浆、入水，使导线绝缘性能下降。2.原因分析操作随意、马虎。3.防治措施尽量减少电管接头；先预制后埋地；全部满焊后再埋入地坪，且埋深不应小于15mm。1.2.3电管丝扣连接不符合要求1.现象电管套丝长短差异大及表面不平整，套丝过长连接处易断裂，过短则两端有间隙；管口内侧未去毛刺，穿线时伤及导线绝缘层；丝接后外露丝牙，不及时防腐造成锈蚀；两连接管之间未作接地跨接。2.原因分析未控制好套丝长度，管口内侧不去毛刺，忽视丝接处的防腐处理及接地跨接。3.防治措施(1)按表6-1要求控制套丝长度，电管连接后，两侧的丝牙应外露2-3牙。表6-1电管直径与套丝长度关系管径/mm套丝长度/mm1513〜152013〜152516〜183223〜25(2)检查管口内侧无毛刺后再与束节连接；若毛刺未去尽，应用圆锉在其内侧再镗锉一遍，直至去尽毛刺。(3)丝接处两端用6mm圆钢做接地跨接，两侧的焊接长度应不小于36mm，且进行两面焊；丝接处外露丝牙及接地跨接的焊接部位，必须先刷防锈漆再刷面漆，以防锈蚀。1.2.4电管焊接连接不符合规范要求1.现象采用对接焊，牢固性差且管内径变小，穿线困难；套管焊接两管口错边，使穿线困难或损坏导线表面；管壁焊穿；薄壁电管采用焊接连接。2.原因分析不规范施工；两管不在同一轴线；焊接方法不对。3.防治措施(1)严禁对接焊连接。(2)套管焊接时，使两管处在同一轴线且固定后再焊接。(3)宜采用气焊连接。(4)薄壁电管严禁采用焊接连接，必须采取丝接。1.2.5金属电管敷设前不作防腐处理1.现象交工时电管已严重锈蚀。2.原因分析未按规范要求对电管进行有效的防腐处理。3.防治措施(1)金属电管应作防腐处理。当埋于混凝土内时，管外壁可不作防腐处理；直接埋于土层的钢管外壁应涂两度沥青；采用镀锌管时，锌层剥落处应涂防腐漆。(2)金属管必须在安装敷设前进行防腐处理，以防止敷设后再防腐处理而局部不到位。1.2.6电管与热力管道的间距不够1.现象电管与热力管道的间隔距离不符合规定要求。2.原因分析不同工种施工配合不佳，预留空间不够。3.防治措施电管应让热力管，确保有不小于100mm的间距。水平间距不够垂直让，垂直间距不够水平让，交叉间距不够可采用隔热保护。1.2.7预埋电管堵塞1.现象穿线困难或无法穿线。2.原因分析杂物进入电管。3.防治措施(1)电管敷设前检查管内有无杂物。(2)电管敷设完毕后应及时将管口进行有效的封堵。不应使用水泥袋、破布、塑料膜等物封堵管口，应采用束节、木塞封口，必要时采用跨接焊封口。箱、盒内管口采用镀锌铁皮封箱。(3)多弯及长管预穿铁丝以便穿线。1.2.8电管过墙(楼板、地板)不规范1.现象不加套管或套管长短不符合规范要求。2.原因分析交底不清或操作者施工不规范。3.防治措施电管穿过墙或楼板、地板必须外套金属套管，过墙套管长度与墙等厚，过地板、楼板时，下口平，上口高出板面5mm。1.2.9电管进箱、盒的质量通病1.现象进箱、盒电管不顺直；进箱、盒管...
