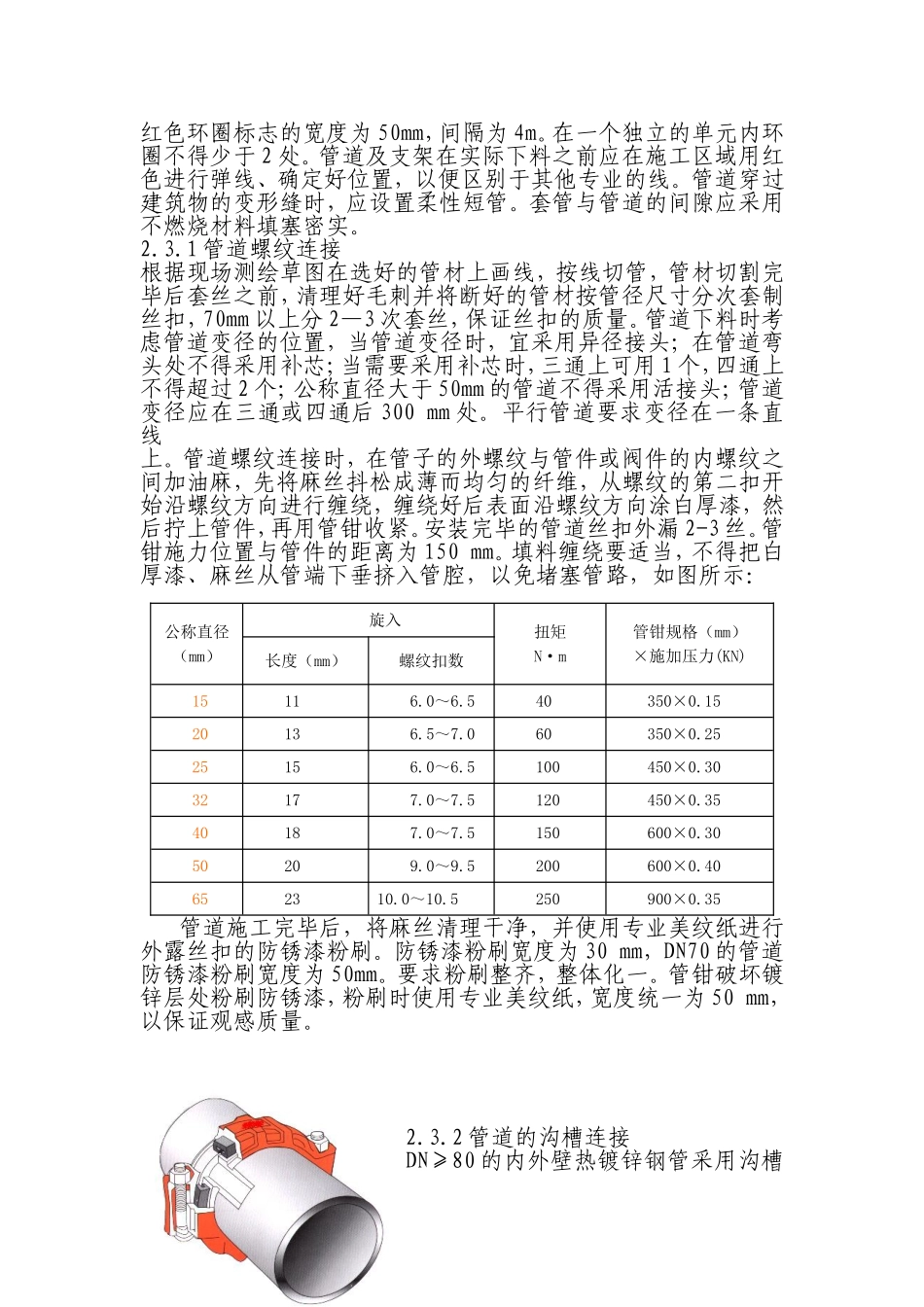

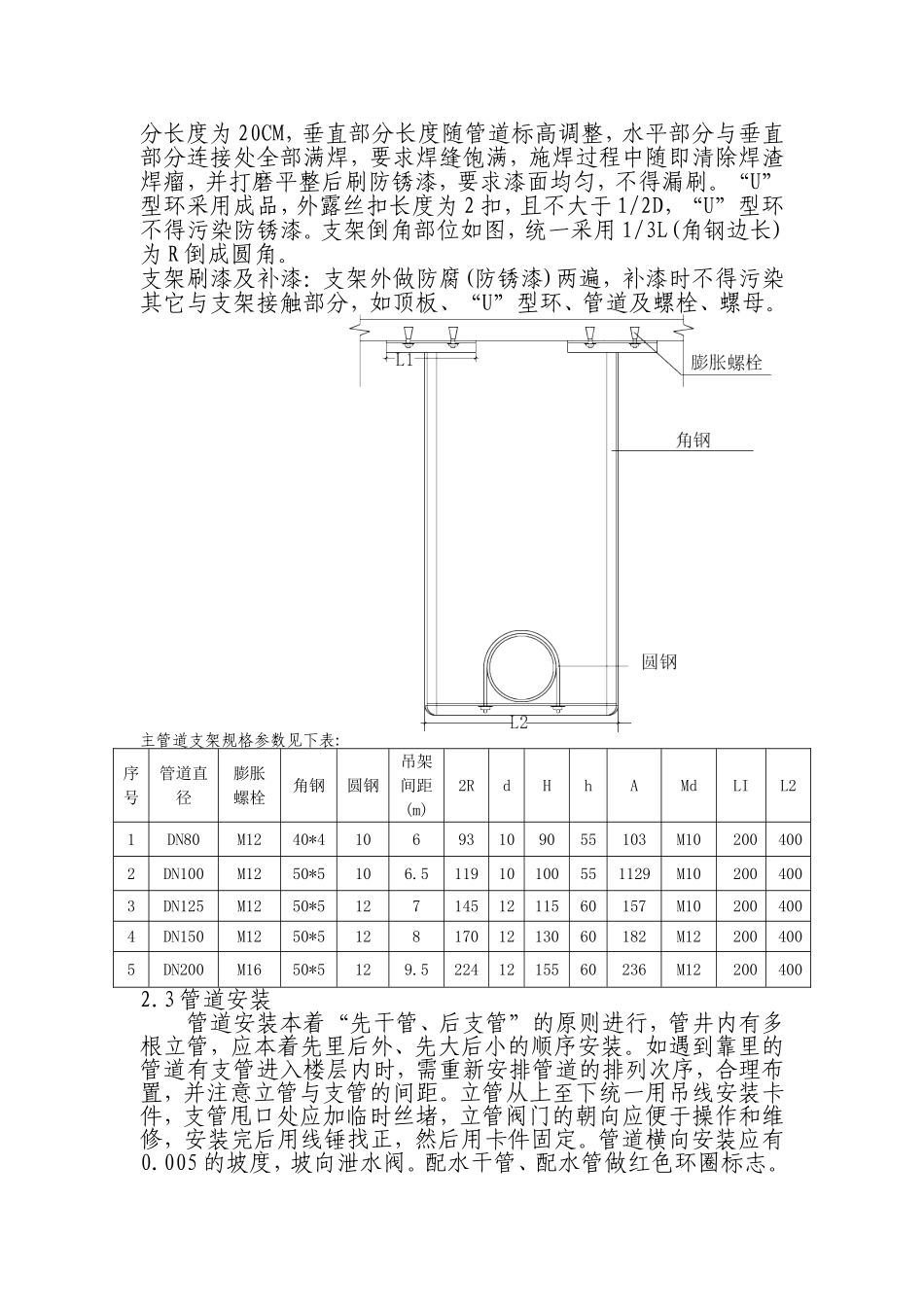

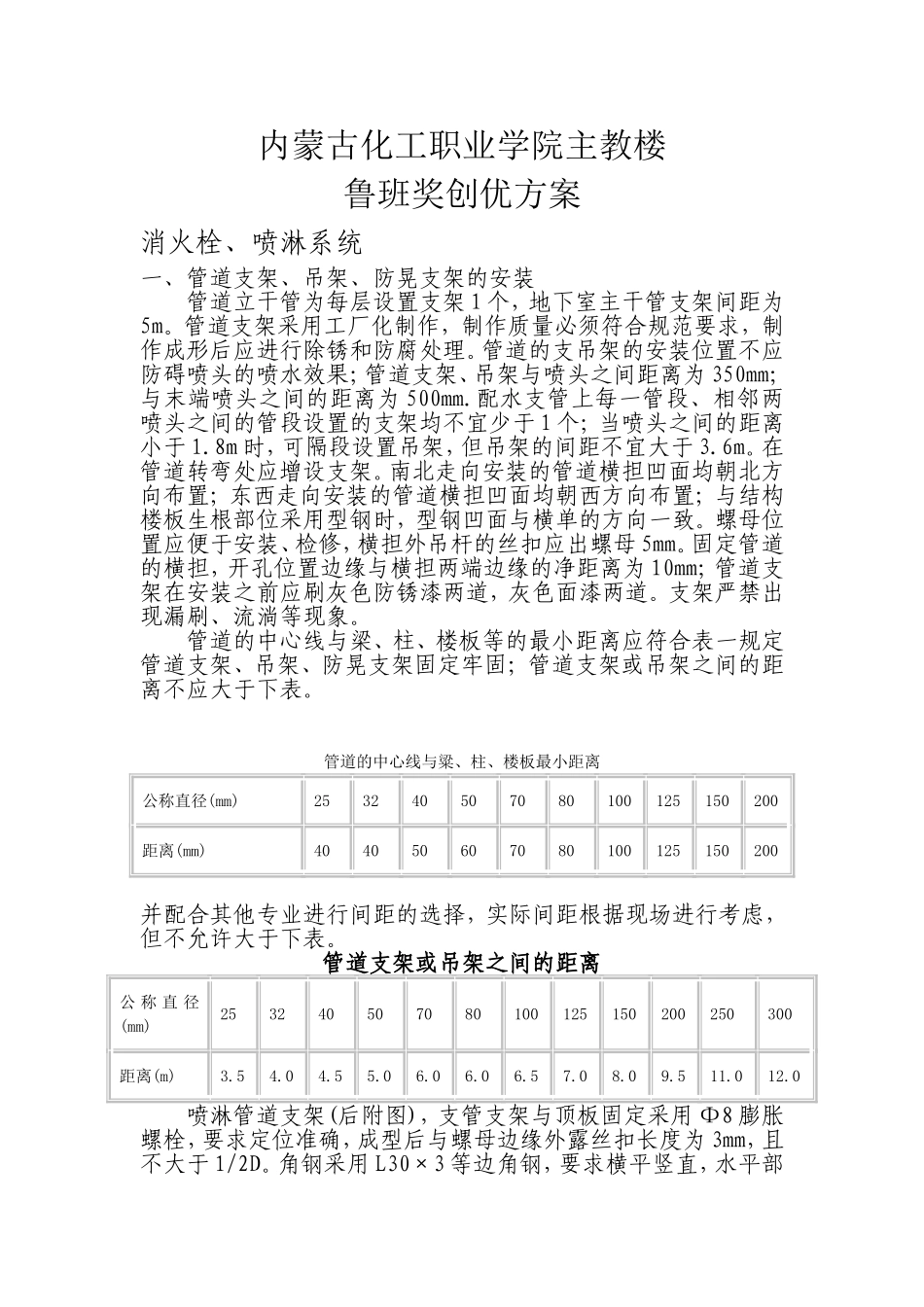

内蒙古化工职业学院主教楼鲁班奖创优方案消火栓、喷淋系统一、管道支架、吊架、防晃支架的安装管道立干管为每层设置支架1个，地下室主干管支架间距为5m。管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后应进行除锈和防腐处理。管道的支吊架的安装位置不应防碍喷头的喷水效果；管道支架、吊架与喷头之间距离为350mm；与末端喷头之间的距离为500mm.配水支管上每一管段、相邻两喷头之间的管段设置的支架均不宜少于1个；当喷头之间的距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m。在管道转弯处应增设支架。南北走向安装的管道横担凹面均朝北方向布置；东西走向安装的管道横担凹面均朝西方向布置；与结构楼板生根部位采用型钢时，型钢凹面与横单的方向一致。螺母位置应便于安装、检修，横担外吊杆的丝扣应出螺母5mm。固定管道的横担，开孔位置边缘与横担两端边缘的净距离为10mm；管道支架在安装之前应刷灰色防锈漆两道，灰色面漆两道。支架严禁出现漏刷、流淌等现象。管道的中心线与梁、柱、楼板等的最小距离应符合表一规定管道支架、吊架、防晃支架固定牢固；管道支架或吊架之间的距离不应大于下表。管道的中心线与粱、柱、楼板最小距离公称直径(mm)253240507080100125150200距离(mm)404050607080100125150200并配合其他专业进行间距的选择，实际间距根据现场进行考虑，但不允许大于下表。管道支架或吊架之间的距离公称直径(mm)253240507080100125150200250300距离(m)3.54.04.55.06.06.06.57.08.09.511.012.0喷淋管道支架(后附图)，支管支架与顶板固定采用Φ8膨胀螺栓，要求定位准确，成型后与螺母边缘外露丝扣长度为3mm，且不大于1/2D。角钢采用L30×3等边角钢，要求横平竖直，水平部分长度为20CM，垂直部分长度随管道标高调整，水平部分与垂直部分连接处全部满焊，要求焊缝饱满，施焊过程中随即清除焊渣焊瘤，并打磨平整后刷防锈漆，要求漆面均匀，不得漏刷。“U”型环采用成品，外露丝扣长度为2扣，且不大于1/2D，“U”型环不得污染防锈漆。支架倒角部位如图，统一采用1/3L(角钢边长)为R倒成圆角。支架刷漆及补漆：支架外做防腐(防锈漆)两遍，补漆时不得污染其它与支架接触部分，如顶板、“U”型环、管道及螺栓、螺母。主管道支架规格参数见下表:序号管道直径膨胀螺栓角钢圆钢吊架间距(m)2RdHhAMdLIL21DN80M1240*410693109055103M102004002DN100M1250*5106.511910100551129M102004003DN125M1250*51271451211560157M102004004DN150M1250*51281701213060182M122004005DN200M1650*5129.52241215560236M122004002.3管道安装管道安装本着“先干管、后支管”的原则进行，管井内有多根立管，应本着先里后外、先大后小的顺序安装。如遇到靠里的管道有支管进入楼层内时，需重新安排管道的排列次序，合理布置，并注意立管与支管的间距。立管从上至下统一用吊线安装卡件，支管甩口处应加临时丝堵，立管阀门的朝向应便于操作和维修，安装完后用线锤找正，然后用卡件固定。管道横向安装应有0.005的坡度，坡向泄水阀。配水干管、配水管做红色环圈标志。红色环圈标志的宽度为50mm，间隔为4m。在一个独立的单元内环圈不得少于2处。管道及支架在实际下料之前应在施工区域用红色进行弹线、确定好位置，以便区别于其他专业的线。管道穿过建筑物的变形缝时，应设置柔性短管。套管与管道的间隙应采用不燃烧材料填塞密实。2.3.1管道螺纹连接根据现场测绘草图在选好的管材上画线，按线切管，管材切割完毕后套丝之前，清理好毛刺并将断好的管材按管径尺寸分次套制丝扣，70mm以上分2—3次套丝，保证丝扣的质量。管道下料时考虑管道变径的位置，当管道变径时，宜采用异径接头；在管道弯头处不得采用补芯；当需要采用补芯时，三通上可用1个，四通上不得超过2个；公称直径大于50mm的管道不得采用活接头；管道变径应在三通或四通后300mm处。平行管道要求变径在一条直线上。管道螺纹连接时，在管子的外螺纹与管件或阀件的内螺纹之间加油麻，先将麻丝抖松成薄而均匀的纤维，从螺纹的第二扣开始沿螺纹方向进行缠绕，缠绕好后表面沿螺纹方向涂白厚漆，然后拧上管件，再用管钳收紧。安装...
